Tcp dup ack wireshark что это

TCP DUP ACK – это дублированное подтверждение пакета в протоколе TCP, которое указывает на возможную потерю или задержку сегмента данных в сети. В Wireshark такие пакеты отмечаются как Duplicate ACK и возникают, когда получатель снова подтверждает уже полученный сегмент, сигнализируя отправителю о пропуске одного или нескольких пакетов.

Анализ TCP DUP ACK важен для диагностики проблем с производительностью сети. Частое появление дублированных подтверждений может свидетельствовать о потере пакетов, перегрузке канала или нестабильной работе оборудования. В Wireshark их легко идентифицировать с помощью фильтров tcp.analysis.duplicate_ack, что позволяет быстро сосредоточиться на проблемных участках передачи данных.

Понимание механизма возникновения DUP ACK помогает корректно интерпретировать поведение TCP. Каждое дублированное подтверждение не всегда означает ошибку сети – оно может быть частью нормального процесса управления потоком, особенно при передаче больших объёмов данных. Поэтому важно анализировать их в контексте последовательности пакетов и временных интервалов между подтверждениями.

Для практического анализа рекомендуется проверять как количество дублированных ACK, так и сопутствующие события, такие как TCP retransmissions и out-of-order packets. Это позволяет точно определить источник проблемы и принять меры: например, оптимизировать настройки TCP или проверить оборудование, участвующее в передаче данных.

Определение и признаки Tcp dup ack в Wireshark

Основные признаки TCP DUP ACK в Wireshark:

• Повторение номера подтверждения (ACK): несколько пакетов подряд указывают один и тот же номер подтверждения, что сигнализирует о пропущенном сегменте.
• Флаг TCP: пакеты имеют стандартный ACK-флаг, без установки SYN или FIN.
• Малый размер сегмента: часто DUP ACK пакеты не несут полезной нагрузки, передавая только заголовок с повторным ACK.
• Серийность: обычно требуется три и более последовательных DUP ACK для запуска механизма Fast Retransmit.

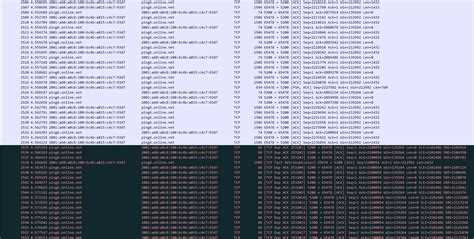

• Индикация Wireshark: в графическом интерфейсе программа помечает пакеты цветом и добавляет текстовую пометку «[TCP Dup ACK]» в колонку Info.

Для точной идентификации следует фильтровать трафик с помощью выражения:

tcp.analysis.duplicate_ack

Этот фильтр отображает только повторные подтверждения и позволяет быстро определить сегменты, вызвавшие повтор.

Практическая рекомендация: если наблюдаются частые TCP DUP ACK, необходимо проверять сеть на потерю пакетов, переполненные буферы или проблемы с маршрутизацией, так как они напрямую влияют на скорость передачи данных и стабильность соединения.

Причины появления дублированных ACK в сетевом трафике

Дублированные ACK (Duplicate Acknowledgment) возникают, когда получатель TCP-сессии подтверждает один и тот же сегмент несколько раз. Основная причина – потеря или повреждение пакетов на пути передачи. Когда отправитель не получает подтверждение ожидаемого сегмента, он повторно передаёт данные, а получатель продолжает отправлять ACK для последнего корректно полученного сегмента.

Высокий уровень дублированных ACK может сигнализировать о сетевых проблемах, таких как перегрузка канала или нестабильное соединение. В корпоративных сетях это часто связано с узкими местами на маршрутизаторах или пакетной фильтрацией на межсетевых экранах.

Еще одна причина – повторная передача сегментов из-за задержек. Если ACK задерживается в сети, отправитель может считать сегмент потерянным и повторить его отправку. Получатель, в свою очередь, отправляет повторяющиеся подтверждения.

Некорректная работа сетевых устройств, например, дублирование пакетов на уровне коммутаторов или NAT, также вызывает TCP DUP ACK. Это характерно для сложных схем маршрутизации или при использовании многопутевых соединений без корректной синхронизации.

Для анализа причин появления дублированных ACK в Wireshark рекомендуется фильтровать трафик по признаку tcp.analysis.duplicate_ack и сопоставлять их с задержками и потерями пакетов. Это позволяет выявить узкие места и определить, вызвана ли проблема сетью, конфигурацией устройств или приложением.

Как идентифицировать потерю пакетов через dup ack

В TCP потеря пакета часто вызывает повторные подтверждения (Duplicate ACK). В Wireshark это отображается как последовательность пакетов с одинаковым номером подтверждения, который не увеличивается. Количество таких пакетов обычно составляет три или более, что соответствует механизму fast retransmit в TCP.

Для идентификации необходимо отфильтровать трафик по протоколу TCP и обратить внимание на колонку «Info». Повторяющиеся записи вида «TCP Dup ACK» сигнализируют о том, что конкретный сегмент не был доставлен, и отправитель ожидает повторную передачу.

Анализируя последовательность пакетов, стоит проверять значения полей «SEQ» и «ACK». Если после нескольких dup ACK следующий пакет содержит тот же SEQ, что и потерянный, это подтверждает факт потери. Дополнительно можно использовать график последовательностей в Wireshark для визуализации пропущенных сегментов.

Важно учитывать, что не все повторные ACK означают потерю пакета. Например, out-of-order delivery вызывает аналогичное поведение. Поэтому идентификация должна включать проверку смежных сегментов на правильность последовательности и временные метки TCP.

После подтверждения потери пакета через dup ACK можно наблюдать восстановление передачи, когда TCP отправляет повторно недоставленный сегмент и дальнейшие пакеты получают нормальные ACK. Это помогает точно определить участки сети с проблемами доставки и корректно настроить диагностику.

Связь Tcp dup ack с задержками и перегрузкой сети

Дублированные ACK (Tcp dup ack) напрямую связаны с изменениями производительности сети и могут указывать на задержки или перегрузку каналов. Их появление часто сигнализирует о том, что пакеты теряются или приходят не в порядке, что замедляет передачу данных.

Основные аспекты взаимосвязи:

• Высокие RTT и задержки: Если RTT (Round Trip Time) увеличивается, ACK могут приходить с опозданием. Появление нескольких одинаковых ACK подряд говорит о том, что переданный сегмент не дошёл, и отправитель повторно отправляет данные.
• Перегрузка сети: Когда каналы переполнены, маршрутизаторы начинают сбрасывать пакеты. Tcp dup ack возникает, когда получатель уведомляет о недоставленных сегментах.
• TCP-феномен Fast Retransmit: Протокол TCP использует дублированные ACK для ускоренного восстановления потерянных сегментов без ожидания тайм-аута. Это снижает влияние задержек, но при постоянных перегрузках вызывает цепочку повторных передач.

Рекомендации при анализе Tcp dup ack для выявления проблем с задержками и перегрузкой:

1. Использовать Wireshark для фильтрации пакетов с «tcp.analysis.duplicate_ack» и отслеживания их частоты.
2. Сравнивать количество dup ack с RTT: частые повторения при высоком RTT указывают на перегрузку канала или буфера маршрутизатора.
3. Проверять момент появления dup ack относительно интенсивности трафика, чтобы определить узкие места и перегруженные сегменты сети.
4. Анализировать последовательность сегментов и потерю пакетов для корректировки параметров TCP, например, увеличения окна или изменения алгоритма управления перегрузкой.

Регулярный мониторинг dup ack позволяет выявлять узкие места и оптимизировать передачу данных, снижая задержки и предотвращая избыточные повторные передачи.

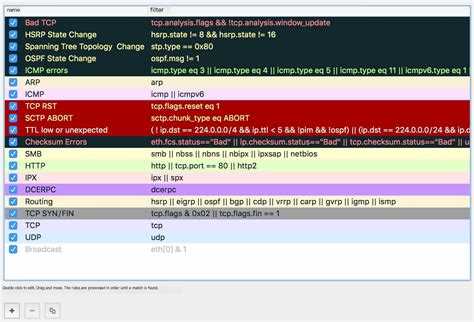

Практический анализ dup ack на реальных сессиях TCP

Для анализа dup ack на реальных TCP-сессиях начните с фильтрации трафика в Wireshark по выражению tcp.analysis.duplicate_ack. Это позволяет выделить только пакеты, которые сигнализируют о повторных подтверждениях. Обратите внимание на последовательность ACK: три и более подряд идущих дублированных подтверждений указывают на потерю сегмента и активацию механизма fast retransmit.

Сравните время между исходным сегментом и дублированными ACK. Если задержка между ними превышает RTT, это может сигнализировать о перегрузке сети или буферизации на промежуточных маршрутизаторах. Wireshark предоставляет столбцы Time и Delta, которые позволяют вычислить интервал между повторными подтверждениями и оценить динамику задержек.

Проанализируйте размер окна TCP (Window Size) на пакеты с dup ack. Снижение окна при повторных ACK указывает на контроль перегрузки и ограничение пропускной способности. Обратите внимание на наличие сегментов с Out-of-Order, так как их комбинация с dup ack часто свидетельствует о проблемах маршрутизации или нестабильной линии связи.

При обработке многопоточных соединений фильтруйте пакеты по TCP stream index, чтобы избежать смешивания событий разных потоков. Это помогает точно идентифицировать, какие сегменты вызвали повторные подтверждения, и локализовать источник потери данных.

Для документирования анализа сохраните выделенные dup ack пакеты через File → Export Specified Packets. Использование последовательных фильтров и столбцов позволяет построить графики RTT, window scaling и динамики повторных ACK, что даёт объективное представление о состоянии сети и эффективности протокола TCP на конкретных сессиях.

Методы диагностики и устранения проблем с dup ack

Для диагностики дублированных ACK в Wireshark следует начать с фильтрации трафика по сессии TCP с помощью выражения tcp.stream eq N, где N – идентификатор потока. Это позволяет изолировать пакеты конкретного соединения и визуально определить последовательности повторяющихся ACK.

Анализируя TCP Sequence и Acknowledgment numbers, можно выявить, какие сегменты были потеряны и вызвали повторные подтверждения. Дополнительно полезно использовать график TCP Time-Sequence-Graph (Stevens), чтобы оценить временные интервалы между дублированными ACK и обнаружить закономерности, указывающие на перегрузку или потерю пакетов.

Для устранения проблем с dup ack требуется определить источник: ошибки на канальном уровне, перегрузка маршрутизаторов, нестабильная пропускная способность. В локальной сети следует проверить состояние сетевых интерфейсов, корректность MTU и наличие коллизий. При выявлении потери пакетов на маршруте WAN стоит рассмотреть оптимизацию QoS и увеличение буферов маршрутизаторов.

В программной части TCP-стека можно использовать adjust TCP window size и включение Selective Acknowledgment (SACK), что уменьшает количество повторных ACK и повышает стабильность передачи данных. Мониторинг с помощью Wireshark после изменений позволяет оценить эффективность предпринятых мер и зафиксировать снижение количества дублированных ACK.

При регулярном появлении dup ack в конкретных сессиях рекомендуется сочетать мониторинг трафика с нагрузочным тестированием приложений, чтобы выявить узкие места в сетевом взаимодействии и скорректировать конфигурацию серверов и маршрутизаторов.

Вопрос-ответ:

Что такое TCP DUP ACK и почему он появляется в Wireshark?

TCP DUP ACK — это дублированное подтверждение пакета, которое сигнализирует отправителю о том, что один или несколько пакетов были потеряны или пришли не по порядку. В Wireshark такие пакеты помечаются как [TCP Dup ACK] и часто появляются сразу после пропущенного сегмента, указывая на необходимость повторной передачи данных.

Как определить потерю пакетов с помощью TCP DUP ACK?

Когда Wireshark фиксирует несколько одинаковых ACK от получателя, это означает, что данные не дошли в правильном порядке. Обычно три и более дублированных ACK указывают на потерю пакета, после чего TCP инициирует повторную отправку недостающего сегмента. Анализ времени между повторными ACK и последовательных номеров пакетов помогает точно локализовать проблемный участок сети.

Какие причины появления дублированных ACK в сети?

Дублированные ACK могут возникать из-за потери пакетов, ошибок маршрутизации, перегрузки каналов или медленной обработки на стороне получателя. Также они встречаются при нестабильных беспроводных соединениях и при сильной фрагментации трафика, когда сегменты TCP приходят не в том порядке. Wireshark позволяет увидеть последовательность ACK и понять источник проблемы.

Как реагировать на TCP DUP ACK для улучшения работы сети?

После обнаружения DUP ACK стоит проверить участки сети с высокой задержкой и потери пакетов. Настройка таймаутов TCP, увеличение буферов на маршрутизаторах и анализ очередей передачи помогает снизить частоту дублированных ACK. Также полезно изучить логи серверов и клиентов, чтобы выявить узкие места в обработке пакетов.
