Подключение провода к фишке требует точного соблюдения последовательности действий и правильного выбора компонентов. Неправильное соединение может привести к ослаблению контакта, перегреву или короткому замыканию. Перед началом работы убедитесь, что тип фишки соответствует сечению провода, а токовая нагрузка не превышает допустимые значения для выбранного контакта.
Для работы понадобятся специальные инструменты: бокорезы или стриппер для зачистки изоляции, отвертки или обжимные приспособления для закрепления провода в контакте, а также мультиметр для проверки целостности соединения. Зачистка провода должна быть точной: длина оголенной жилы обычно составляет 5–7 мм для стандартных разъемов.
Перед вставкой провода важно проверить расположение контактов фишки и полярность проводов, особенно в системах с постоянным током. Неправильное подключение может повредить оборудование. Вставка должна выполняться с равномерным усилием до щелчка фиксатора, после чего проверяется надежность удержания жилы.
После подключения провода рекомендуется провести визуальную и механическую проверку. Провода не должны свободно двигаться в контактах, а изоляция не должна иметь повреждений. Использование защитных колпачков или термоусадочной трубки дополнительно предотвращает окисление и случайное замыкание. Только после этих шагов соединение готово к эксплуатации.

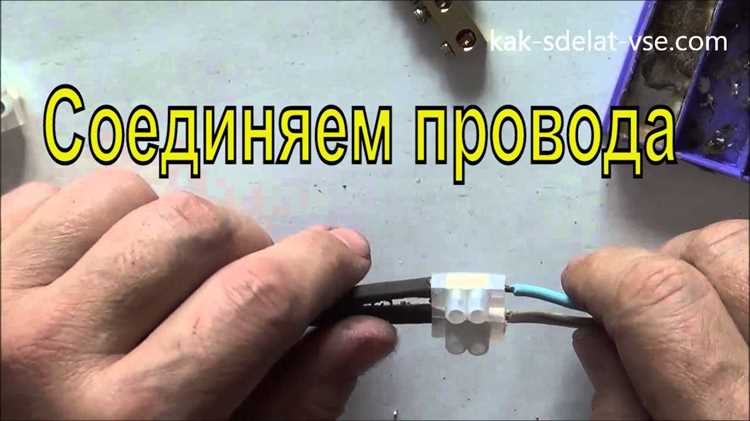

Выбор подходящей фишки для конкретного провода
При выборе фишки важно учитывать сечение провода. Для проводов 0,5–1,5 мм² подходят стандартные клеммные разъемы типа JST или WAGO 222. Провода с сечением 2,5–4 мм² требуют более массивных разъемов с пружинной или винтовой фиксацией.
Материал контактов определяет долговечность соединения. Латунь с оловянистым покрытием обеспечивает низкое сопротивление и устойчивость к коррозии. Для проводов с многожильной жилой выбирайте контакты с расширенной гильзой для обжима.
Тип фишки должен соответствовать функционалу системы. В системах с постоянным током до 12 В допустимо использовать пластиковые разъемы без дополнительного крепления. Для сетей с напряжением выше 24 В или током свыше 10 А выбирайте фишки с защелкой и фиксатором, предотвращающим ослабление контакта при вибрации.
Проверка совместимости проводится визуально и измерением. Контактная гильза должна полностью охватывать оголённую жилу, не оставляя зазоров. Диаметр отверстия в разъеме обычно соответствует сечению жилы и указывается в техническом паспорте изделия.
Необходимые инструменты для правильного подключения
Для корректной вставки провода в фишку требуются следующие инструменты, обеспечивающие надежность соединения:
- Стриппер или бокорезы – для зачистки изоляции без повреждения жилы. Длина оголенной части должна соответствовать спецификации разъема, обычно 5–7 мм.
- Обжимные клещи – применяются для контактов с гильзой под обжим. Позволяют равномерно зафиксировать жилу внутри контакта.
- Отвертки микроразмеров – нужны для винтовых клемм или фиксаторов в мелких пластиковых разъемах.
- Мультиметр – для проверки целостности провода и качества контакта после подключения.
- Термоусадочные трубки или изоляционная лента – для защиты оголенных участков провода и предотвращения короткого замыкания.
Дополнительно можно использовать фиксаторы и зажимные держатели для удержания фишки и провода в процессе работы, что снижает риск смещения контактов и повышает точность соединения.
Подготовка провода: зачистка и проверка жил
Правильная подготовка провода гарантирует надежное соединение и предотвращает перегрев или короткое замыкание.
- Измерение сечения провода – перед зачисткой убедитесь, что диаметр жилы соответствует допустимому для выбранной фишки. Для проводов 0,5–1,5 мм² стандартная гильза подходит без изменений, для 2,5–4 мм² необходимы разъемы с увеличенной гильзой.
- Зачистка изоляции – используйте стриппер или бокорезы, снимая ровно 5–7 мм изоляции. Не допускается повреждение жилы, так как это снижает контакт и увеличивает сопротивление.
- Разделение многожильных проводов – для многожильных жил аккуратно скрутите концы, чтобы они не распадались при вставке в гильзу.
- Визуальная проверка – убедитесь, что жилы не имеют надломов, окислов или изломов. Любые дефекты требуют обрезки поврежденного участка и повторной зачистки.
- Проверка проводимости – при необходимости используйте мультиметр для подтверждения целостности жилы перед установкой в фишку.
Определение полярности и расположения контактов
Для корректной работы электрической цепи важно точно определить полярность и расположение контактов в разъеме. Подключение с перепутанными полюсами может привести к повреждению оборудования или короткому замыканию.
Проверка начинается с изучения маркировки на фишке. Контакты часто обозначены буквами или цветовой кодировкой: “+” для положительного провода, “-” для отрицательного, иногда дополнительно указываются сигнальные линии (Data, Ground).
Для многоконтактных разъемов рекомендуется использовать мультиметр в режиме прозвонки, чтобы точно определить соответствие проводов контактам. Подключите щупы к концу провода и к каждому контакту фишки, отмечая совпадения.
При сборке цепей с постоянным током 12–24 В соблюдайте направление тока, особенно для светодиодов, сенсоров и других полярных компонентов. Для сетей переменного тока ориентируйтесь на фазу и ноль, обозначенные на корпусе разъема.
После определения полярности визуально проверьте, что жилы правильно размещены в контактных гнездах, не перекрещиваются и не выходят за пределы гильзы. Это снижает риск ослабления контакта и обеспечивает стабильное соединение.

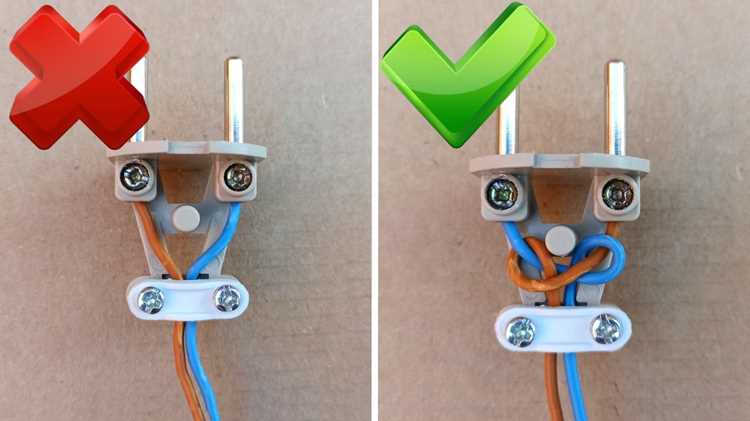

Техника вставки провода в контакт фишки
Перед вставкой провода убедитесь, что жилы ровно скручены и длина оголенного участка соответствует гильзе. Для проводов 0,5–1,5 мм² оптимальная длина – 5–7 мм, для 2,5–4 мм² – 7–10 мм.
Для разъемов с обжимной гильзой аккуратно вставьте жилу до упора, чтобы она полностью вошла внутрь контактного отверстия. Не применяйте чрезмерное усилие, чтобы не деформировать контакт.
Винтовые клеммы требуют удержания провода в гнезде и плавного закручивания винта до плотного контакта. Проверяйте, чтобы жила не выходила за пределы гильзы и не была пережата.
Для пружинных или защелкивающихся разъемов сжимайте фиксатор перед вставкой провода, затем отпустите для надежного удержания жилы. После фиксации слегка потяните провод, чтобы убедиться в надежности соединения.
При работе с многожильными проводами следите, чтобы отдельные жилы не рассыпались и не замыкались между соседними контактами. Использование обжимного инструмента или аккуратное сжатие пальцами предотвращает разрыв жил и повышает стабильность соединения.

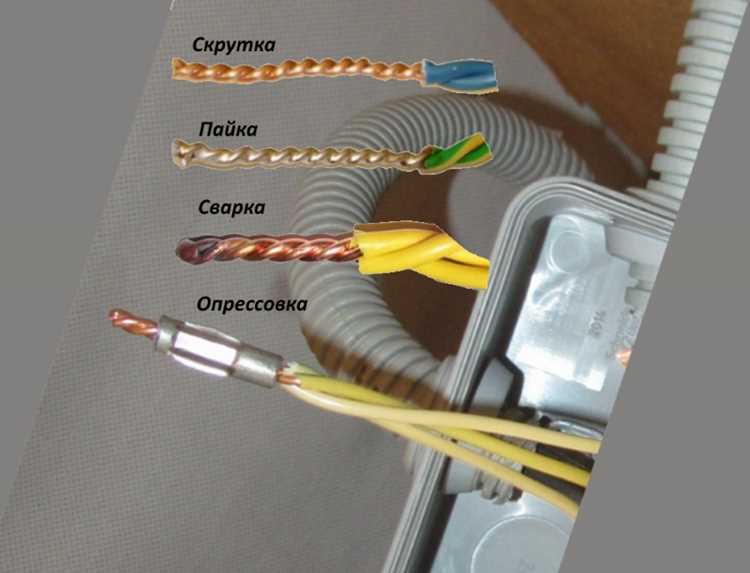

Фиксация провода и проверка надежности соединения
После вставки провода важно убедиться, что он надежно зафиксирован в контакте. Для винтовых клемм убедитесь, что винт затянут до упора, но без чрезмерного давления, чтобы не повредить жилу.
Для разъемов с защелкой или пружинным контактом слегка потяните провод в разных направлениях. Провод не должен выскальзывать или смещаться, а контактная гильза должна полностью удерживать жилу.
Проверка целостности соединения проводится с помощью мультиметра в режиме прозвонки или измерения сопротивления. Допустимое сопротивление контакта для проводов сечением 0,5–1,5 мм² не превышает 0,05 Ом, для 2,5–4 мм² – 0,02 Ом.
Дополнительно рекомендуется зафиксировать провод с помощью кабельных стяжек или направляющих каналов, чтобы исключить смещение и вибрацию при эксплуатации оборудования. Это повышает долговечность соединения и снижает риск ослабления контакта.
Обработка и защита соединения от повреждений
После фиксации провода важно защитить контакт от внешних воздействий. Используйте термоусадочную трубку диаметром на 1–2 мм больше сечения провода, наденьте ее на место соединения и прогрейте феном или газовой горелкой до плотного прилегания.
Для дополнительной защиты применяют изоляционную ленту ПВХ или самовулканизирующуюся ленту, обматывая оголенный участок с запасом 5–10 мм за пределы гильзы. Это предотвращает попадание влаги и пыли.
Кабельные хомуты фиксируют провод и снижают нагрузку на соединение при вибрации или смещении. Для многожильных проводов рекомендуется раздельная фиксация каждой линии, чтобы исключить перекрестное повреждение.
В условиях повышенной влажности или химически активной среды можно использовать силиконовый герметик или лак для электроизделий, нанося тонким слоем на место контакта. Это увеличивает срок службы соединения и предотвращает окисление меди.

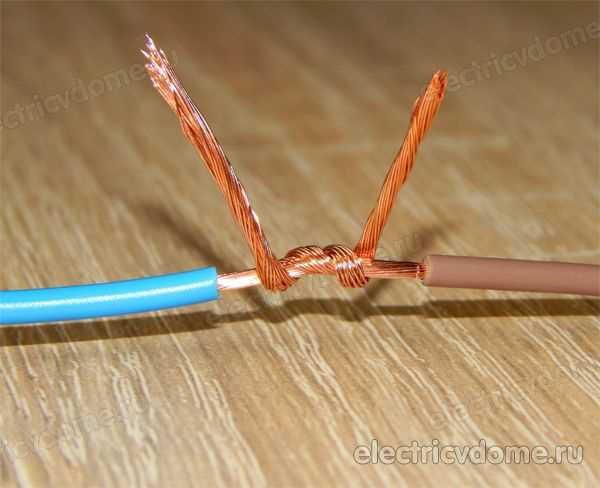

Проверка работы после подключения провода
После завершения подключения провода необходимо проверить правильность работы соединения и отсутствие дефектов. Для этого используют визуальный осмотр, механическое тестирование и электрические измерения.
Визуальная проверка включает контроль расположения жил, плотности контакта и отсутствия повреждений изоляции. Механическая проверка проводится легким потягиванием провода в разных направлениях, чтобы убедиться в надежной фиксации.
Электрическая проверка позволяет убедиться в целостности и правильной полярности соединения. Пример таблицы проверки:
| Параметр | Метод проверки | Допустимое значение |
|---|---|---|
| Целостность провода | Мультиметр, режим прозвонки | Непрерывная цепь без обрывов |
| Сопротивление контакта | Мультиметр, режим измерения Ом | 0,02–0,05 Ом в зависимости от сечения |
| Полярность | Мультиметр или индикатор напряжения | Соответствие обозначениям «+» и «-« |
| Механическая фиксация | Легкое потягивание провода | Провод не выскальзывает, контакт не ослаблен |
После успешной проверки можно включать питание и использовать подключенное оборудование, убедившись, что напряжение и ток соответствуют расчетным значениям и нет признаков перегрева или искрения.
