Какой провод отвечает за подсветку кулера

Подсветка кулера управляется отдельной электрической линией, которая не связана с питанием двигателя вентилятора. Даже если кулер вращается, это не означает, что RGB подключён верно. Кабель оборотов и кабель подсветки выполняют разные функции и подключаются к разным разъёмам, что критично учитывать при сборке или апгрейде ПК.

В современных системах используются два стандарта RGB-подключения. Адресная подсветка работает через 3-pin разъём на 5V с характерным отсутствующим контактом, а неадресная – через 4-pin разъём на 12V. Эти разъёмы несовместимы физически и электрически. Подключение RGB-кабеля к неподходящему напряжению приводит к мгновенному повреждению светодиодов.

Определить нужный провод можно по внешним признакам. Кабель RGB обычно тоньше, чем кабель питания вентилятора, и имеет маркировку RGB, ARGB, LED или стрелку, указывающую на контакт питания. Цвета жил часто включают красный, зелёный, синий и общий провод, тогда как мотор вентилятора использует стандартные цвета для управления скоростью и тахосигнала.

У кулеров с комплектным контроллером подсветки RGB-провод может оканчиваться фирменным разъёмом, не предназначенным для подключения к материнской плате. В таких конфигурациях управление цветами осуществляется только через хаб, а попытка прямого подключения без адаптера не даст результата. Перед подключением важно проверить, куда именно должен идти кабель подсветки, а не ориентироваться только на форму разъёма.

Различие между проводами питания кулера и подсветки RGB

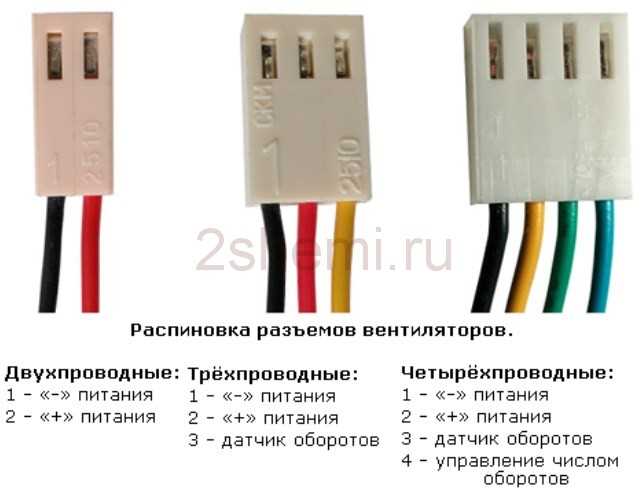

Провод питания кулера предназначен исключительно для работы электродвигателя вентилятора. Он подключается к разъёму CPU_FAN, SYS_FAN или аналогичному и передаёт напряжение 12V, сигнал управления скоростью и тахометрический отклик. В зависимости от модели используется 3-pin или 4-pin кабель, при этом наличие четырёх контактов указывает на поддержку ШИМ-управления оборотами, но не имеет отношения к подсветке.

Провод RGB выполняет отдельную задачу – питание и управление светодиодами, встроенными в корпус вентилятора. Этот кабель не влияет на вращение лопастей и не передаёт данные о скорости. Для адресной подсветки применяется 3-pin разъём с рабочим напряжением 5V, а для неадресной – 4-pin разъём на 12V. Оба варианта подключаются к LED-разъёмам материнской платы или к внешнему контроллеру.

Визуально различить эти провода можно по толщине и конструкции. Кабель вентилятора обычно плотнее и имеет фиксированный коннектор без пропущенных контактов. RGB-провод тоньше, часто снабжён стрелкой, указывающей на линию питания, и может иметь нестандартную форму, если используется фирменный хаб. Попытка использовать один кабель вместо другого не даст результата и в случае подсветки может привести к повреждению светодиодов.

При подключении важно ориентироваться не на количество проводов в жгуте, а на назначение разъёма на плате. Никогда не подключайте RGB-кабель к FAN-разъёму и не используйте переходники без точного понимания напряжения. Проверка маркировки на кабеле и плате занимает меньше минуты и предотвращает поломку оборудования.

Как определить 3-pin и 4-pin провод RGB на кулере

Определение типа RGB-провода начинается с подсчёта контактов и осмотра формы разъёма. У адресной подсветки используется 3-pin коннектор с одним пропущенным контактом – физически в колодке четыре позиции, но установлен только три пина. Такой провод рассчитан на напряжение 5V и передаёт управляющий цифровой сигнал каждому светодиоду отдельно.

4-pin RGB-провод имеет четыре подряд расположенных контакта без разрывов и рассчитан на 12V. Он используется в неадресной подсветке, где все светодиоды меняют цвет синхронно. Визуально этот разъём шире, а сам кабель часто толще, чем у 3-pin версии.

Дополнительную информацию даёт маркировка на коннекторе или кабеле. Обозначения ARGB, 5V, VDG указывают на 3-pin, а RGB, LED, 12V – на 4-pin. Часто рядом с одним из контактов нанесена стрелка, показывающая линию питания, что особенно важно при подключении к хабу или плате.

Никогда не подключайте 3-pin RGB к 12V-разъёму, даже если коннектор кажется совместимым. Перед установкой стоит сверить тип провода с обозначением на материнской плате или в документации кулера – это исключает повреждение подсветки и контроллера.

Цвета и маркировка проводов RGB: что означает каждый

Цвет изоляции жил в RGB-кабеле помогает определить назначение линий, особенно когда отсутствует инструкция. В классических 12V-системах обычно используются красный, зелёный и синий провода, соответствующие каналам цвета, а также отдельный провод питания. Каждый из цветовых каналов управляется независимо, что позволяет контроллеру смешивать оттенки.

В адресной подсветке схема отличается. Помимо линии питания 5V присутствует цифровой сигнальный провод, отвечающий за передачу данных между светодиодами. Его цвет не стандартизирован и может быть белым, жёлтым или синим, тогда как общий провод чаще всего чёрный. Ориентироваться стоит не только на цвет, но и на расположение контактов в разъёме.

Производители наносят маркировку прямо на коннектор или рядом с ним. Обозначения V, VCC, 5V, 12V указывают на линию питания, D, DI, DATA – на сигнальный канал адресной подсветки, а G, GND – на общий провод. Наличие стрелки на корпусе разъёма обычно показывает направление подачи питания и должно совпадать с маркировкой на плате или хабе.

При подключении важно проверять именно надписи и символы, а не полагаться на универсальность цветовой схемы. У разных брендов оттенки проводов могут отличаться, но логика маркировки сохраняется. Неверное совмещение питания и сигнальной линии приводит к отсутствию подсветки или повреждению светодиодов, поэтому перед включением системы стоит визуально сверить каждый контакт.

Куда подключается провод RGB на материнской плате

Провод RGB кулера подключается только к специализированным разъёмам подсветки на материнской плате. Эти коннекторы электрически изолированы от разъёмов вентиляторов и рассчитаны на строго определённое напряжение. Перед подключением необходимо сопоставить тип разъёма на кабеле с маркировкой на плате.

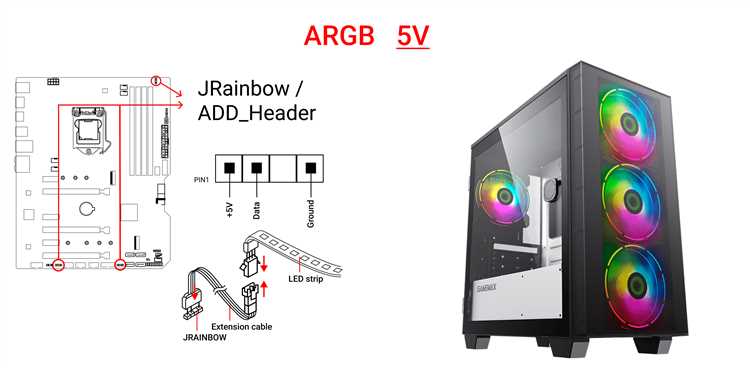

• 5V 3-pin (ARGB) – предназначен для адресной подсветки, имеет один отсутствующий контакт и маркируется как 5V, ADD_RGB, D_LED, ARGB.
• 12V 4-pin (RGB) – используется для синхронной подсветки, все четыре контакта расположены подряд, маркировка 12V, RGB_LED, LED_C.

Разъёмы RGB обычно располагаются по краям платы – в верхнем правом или нижнем сегменте. Производители наносят подписи рядом с контактами, а также выделяют пин питания, к которому должна быть направлена стрелка на коннекторе кабеля.

1. Определите тип RGB-провода кулера по количеству контактов и наличию пропуска.
2. Найдите на плате соответствующий разъём с тем же напряжением.
3. Совместите стрелку на коннекторе с контактом питания.
4. Подключите кабель без усилия, не допуская перекоса.

Запрещено подключать RGB-провод к CPU_FAN или SYS_FAN, даже если разъём кажется совместимым. Если на плате отсутствует нужный LED-разъём, подсветка подключается через комплектный хаб или внешний контроллер с отдельным питанием.

Отличия проводов RGB и ARGB и риск неправильного подключения

Классический RGB-провод имеет 4 контакта и работает на 12V. Все светодиоды изменяют цвет синхронно, и управляющий сигнал не передаётся по отдельным линиям. Адресная подсветка ARGB использует 3-pin провод на 5V с цифровым сигналом, который задаёт цвет каждому светодиоду отдельно.

Внешне 4-pin RGB и 3-pin ARGB могут показаться похожими, но их разъёмы несовместимы. Попытка подключить ARGB к 12V-разъёму приведёт к выгоранию светодиодов, а подключение 4-pin RGB к 5V-разъёму может вызвать нестабильную работу или отсутствие подсветки.

При подключении важно проверять не только количество контактов, но и маркировку и направление питания. На ARGB-разъёмах чаще всего указаны 5V и стрелка, а на RGB – 12V и общий провод GND. Несоблюдение этой схемы создаёт риск короткого замыкания или повреждения контроллера.

Если система поддерживает оба типа подсветки, их подключают только к соответствующим разъёмам на материнской плате или через фирменный хаб. Никогда не объединяйте RGB и ARGB кабели в один разъём – это приведёт к выходу оборудования из строя.

Как выглядит отдельный провод RGB у кулеров с хабом

У кулеров, подключаемых через хаб, провод RGB обычно тоньше и короче по сравнению с кабелем питания вентилятора. Коннектор может быть нестандартной формы, часто прямоугольный или с выемкой, чтобы исключить ошибочное подключение к материнской плате.

Кабель содержит 2–4 жилы в зависимости от типа подсветки: 3-pin для ARGB и 4-pin для классической RGB. Жилы изолированы разноцветной оболочкой – красный, зелёный, синий и общий провод питания. На разъёме часто нанесена стрелка, указывающая направление подачи напряжения или цифрового сигнала.

Провод может быть проложен в коротком пучке от вентилятора к хабу и не рассчитан на подключение напрямую к материнской плате. Хаб объединяет несколько вентиляторов, распределяя питание и сигналы, поэтому каждый отдельный провод RGB служит только для передачи подсветки к контроллеру, а не для управления оборотами вентилятора.

При сборке важно следить, чтобы кабель не перекручивался и не подвергался механическому напряжению. Неправильное подключение или разрыв жил приводит к отсутствию подсветки на одном или нескольких вентиляторах, даже если питание хаба подано корректно.

Что делать, если подсветка не работает при правильном подключении

Даже при правильном подключении кабеля RGB могут возникнуть ситуации, когда подсветка не включается. Основные причины связаны с напряжением, настройками материнской платы или неисправностью кабеля. Для устранения проблемы рекомендуется выполнять проверенные шаги.

1. Проверить напряжение разъёма. Для ARGB это 5V, для классического RGB – 12V. Несоответствие напряжения приведёт к отсутствию подсветки.
2. Убедиться, что стрелка на коннекторе совпадает с линией питания на разъёме материнской платы или хаба.
3. Перепроверить настройки BIOS или программного обеспечения производителя. В некоторых платах RGB-подсветка отключена по умолчанию и требует активации.
4. Осмотреть кабель и коннектор на предмет повреждений: переломы жил, окисление контактов, перекручивание проводов.
5. Если используется хаб, проверить его питание и соединение с материнской платой. Иногда хаб не получает 12V/5V из-за неправильного подключения к SATA или Molex.
6. Попробовать подключить кабель к другому разъёму RGB/ARGB на плате, чтобы исключить неисправность коннектора.

Если все шаги выполнены, а подсветка всё ещё не работает, рекомендуется обратиться к инструкции производителя или техподдержке. Неправильное вмешательство может повредить светодиоды или контроллер, даже если кабель подключён верно.

Вопрос-ответ:

Как отличить провод питания вентилятора от провода RGB на кулере?

Провод питания вентилятора обычно толще и состоит из 3–4 жил для подачи напряжения и передачи сигнала оборотов. Он подключается к разъёму CPU_FAN или SYS_FAN. Провод RGB тоньше, содержит 3 или 4 жилы в зависимости от типа подсветки, и подключается к LED-разъёму материнской платы или к контроллеру. На кабеле подсветки часто есть стрелка, показывающая направление подачи питания или сигнала, и маркировка ARGB/5V для адресной подсветки или RGB/12V для классической.

Что означает маркировка проводов RGB, например ARGB или 12V RGB?

Маркировка указывает на тип подсветки и рабочее напряжение. ARGB или 5V обозначает адресную подсветку с цифровым сигналом для управления каждым светодиодом отдельно. 12V RGB означает синхронную подсветку, где все диоды меняют цвет одновременно. Часто рядом с маркировкой есть стрелка, показывающая направление подачи питания, а общий провод обозначен как GND или G.

Можно ли подключить 3-pin ARGB провод к 4-pin RGB разъёму на материнской плате?

Нет, это опасно для подсветки. 3-pin ARGB рассчитан на 5V и передаёт цифровой сигнал, а 4-pin RGB работает на 12V с синхронным управлением. Подключение к неправильному разъёму приводит к выгоранию светодиодов или отсутствию подсветки. Если физически коннектор подходит, следует использовать переходник с правильным напряжением и совместимым сигналом.

Почему подсветка кулера не работает, хотя провод подключён правильно?

Причины могут быть связаны с отсутствием питания на разъёме, неверным направлением подключения стрелки на коннекторе, отключённой функции RGB в BIOS или программном обеспечении, повреждением кабеля или контактов. Если используется хаб, он может не получать питание через SATA или Molex. Решение включает проверку напряжения, совпадение маркировки, осмотр проводов и тест подключения к другому разъёму.

Как определить тип RGB-провода на кулере визуально?

3-pin ARGB провод обычно тоньше и имеет один пропущенный контакт, 4-pin RGB — толще с четырьмя контактами подряд. Цвета жил стандартно включают красный, зелёный, синий и общий провод питания. На коннекторе нередко есть маркировка 5V/ARGB для адресной подсветки и 12V/RGB для классической, а стрелка показывает направление подачи питания. Важно сверять эти признаки перед подключением, чтобы избежать повреждения.
