USB to ATA ATAPI Bridge – это аппаратный адаптер, который преобразует сигналы интерфейсов USB и ATA/ATAPI, обеспечивая возможность подключения старых накопителей с IDE или ATAPI интерфейсами к современным устройствам через USB-порт. Такой мост позволяет использовать внешние жесткие диски, оптические приводы и другие устройства, не имеющие нативной поддержки USB.
Принцип работы основывается на контроллере, который переводит команды и данные из USB-протокола в формат ATA/ATAPI и наоборот. Это важно для восстановления доступа к информации на старых накопителях или для создания универсальных внешних хранилищ без необходимости замены оборудования.
При выборе USB to ATA ATAPI Bridge стоит учитывать поддерживаемые скорости USB (обычно USB 2.0 или USB 3.0), типы подключаемых устройств, а также совместимость с операционными системами. Наличие корректных драйверов и стабильная работа адаптера напрямую влияют на надежность и скорость передачи данных.
Назначение USB to ATA ATAPI Bridge в компьютерных системах
USB to ATA ATAPI Bridge служит для подключения устройств с интерфейсом ATA (IDE) или ATAPI к современным компьютерам через USB-порт. Это решение актуально при работе со старыми накопителями и приводами, которые не поддерживают USB напрямую.
Основные задачи устройства:
- Обеспечение совместимости устаревших жестких дисков и оптических приводов с современными ПК и ноутбуками.
- Упрощение доступа к данным без необходимости установки внутреннего оборудования или специализированных контроллеров.
- Создание переносных внешних накопителей на базе устройств с ATA/ATAPI интерфейсами.
- Использование для восстановления информации с устаревших дисков, когда оригинальные системные блоки недоступны.
В системах с ограниченным числом внутренних интерфейсов ATA адаптеры позволяют временно расширить функционал без сложной переустановки оборудования. Кроме того, USB to ATA ATAPI Bridge часто применяют в сервисных центрах для диагностики и обслуживания накопителей.
При работе с такими адаптерами важно учитывать тип подключаемого устройства, его напряжение питания и требования по скорости передачи данных, чтобы избежать сбоев и потерь информации.
Принцип преобразования сигналов между USB и ATA/ATAPI интерфейсами
USB to ATA ATAPI Bridge содержит встроенный контроллер, который осуществляет трансляцию команд и данных между протоколами USB и ATA/ATAPI. USB использует пакетную передачу данных с высокой степенью стандартизации, тогда как ATA/ATAPI основан на последовательных командах низкого уровня для взаимодействия с накопителем.
При передаче данных контроллер принимает USB-запросы, распознает тип команды (чтение, запись, управление устройством) и преобразует их в соответствующие ATA или ATAPI команды. Затем он передает их накопителю, ожидая ответа и данные, которые преобразуются обратно в USB-пакеты для передачи хосту.
Ключевые этапы преобразования:
- Декодирование USB протокола и определение типа команды.
- Формирование ATA/ATAPI команд с учетом спецификаций устройства.
- Управление временными задержками и синхронизацией между протоколами.
- Обработка ошибок и повторная отправка данных при необходимости.
- Преобразование ответов ATA/ATAPI в USB-формат и отправка их на компьютер.
Реализация преобразования требует поддержки специфических стандартов USB Mass Storage Class и правильной обработки ATA/ATAPI протоколов для обеспечения стабильной и быстрой передачи данных.
Типы устройств, поддерживаемые USB to ATA ATAPI Bridge
USB to ATA ATAPI Bridge обеспечивает работу с устройствами, использующими интерфейсы ATA (IDE) и ATAPI. К основным типам относятся:
Жесткие диски с параллельным ATA интерфейсом, включая 3,5″ и 2,5″ накопители с классическим IDE разъемом. Такие диски широко использовались в настольных и ноутбуках до появления SATA.
Оптические приводы: CD-ROM, DVD-ROM, DVD-RW и Blu-ray устройства с интерфейсом ATAPI. Адаптер позволяет подключать их через USB без внутреннего контроллера.
Некоторые редкие накопители и устройства с ATAPI, например, ленточные накопители и старые устройства чтения карт, также могут работать через мост при условии совместимости контроллера.
Важно учитывать, что USB to ATA ATAPI Bridge не поддерживает SATA-устройства без дополнительного преобразователя, так как SATA использует иной протокол передачи данных.
Рекомендуется выбирать адаптеры с официальной поддержкой конкретного типа устройства, чтобы избежать проблем с распознаванием и передачей данных.

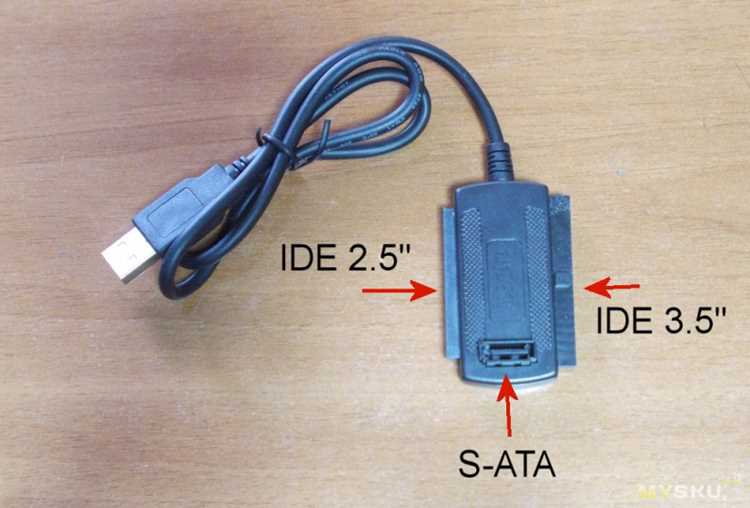

Подключение жёстких дисков и оптических приводов через USB to ATA ATAPI Bridge
Для подключения жёсткого диска или оптического привода через USB to ATA ATAPI Bridge необходимо выполнить несколько последовательных шагов:
- Отключить устройство от питания и аккуратно подключить его к разъему ATA/ATAPI адаптера, соблюдая полярность и фиксируя разъемы.
- Убедиться в правильности настройки джамперов на жёстком диске (мастер/слейв), если устройство требует такой конфигурации для работы с адаптером.
- Подключить адаптер к USB-порту компьютера, при необходимости использовать дополнительное питание, если адаптер или устройство требует внешнего питания для стабильной работы.
- Дождаться распознавания устройства операционной системой, при необходимости установить драйверы, рекомендованные производителем адаптера.
- Проверить работоспособность накопителя через системные средства управления дисками или утилиты диагностики.
Рекомендации по подключению:
- Использовать адаптеры с внешним блоком питания при работе с 3,5-дюймовыми жёсткими дисками, чтобы избежать нестабильной работы.
- Проверять состояние кабелей и разъемов на предмет повреждений, поскольку плохой контакт может вызвать ошибки передачи данных.
- Отключать устройство через безопасное извлечение, чтобы предотвратить потерю информации.
- Обращать внимание на скорость USB-порта (USB 2.0 или USB 3.0), так как это влияет на скорость передачи данных с подключенного устройства.
Совместимость с операционными системами и драйверами
Большинство USB to ATA ATAPI Bridge адаптеров поддерживает стандарт USB Mass Storage Class, что обеспечивает автоматическое распознавание устройством без установки дополнительных драйверов в современных версиях Windows, macOS и Linux.
Для Windows оптимально использовать адаптеры с поддержкой USB 3.0 и совместимостью с Windows 10 и новее, так как устаревшие модели могут потребовать ручной установки драйверов или не работать корректно с последними обновлениями системы.
В macOS поддержка встроена начиная с версии 10.6, однако могут возникать проблемы с некоторыми оптическими приводами, поэтому рекомендуется проверять совместимость конкретной модели адаптера и устройства с выбранной версией системы.
В Linux поддержка USB Mass Storage Class реализована в ядре, что позволяет использовать адаптеры без дополнительной настройки. Для специализированных задач лучше проверить поддержку ATAPI устройств в используемом дистрибутиве.
Рекомендуется скачивать драйверы исключительно с официальных сайтов производителей адаптеров, чтобы избежать конфликтов и обеспечить стабильную работу. При отсутствии драйверов для конкретной ОС стоит искать альтернативные версии или обновления прошивки.
Ограничения скорости передачи данных через USB to ATA ATAPI Bridge
Скорость передачи данных через USB to ATA ATAPI Bridge зависит от нескольких факторов, включая версию USB, тип подключаемого устройства и производительность контроллера адаптера.
Максимальная пропускная способность USB 2.0 составляет 480 Мбит/с (около 60 Мбайт/с), однако реальная скорость обычно ниже из-за накладных расходов протокола и ограничений самого ATA интерфейса.
При использовании USB 3.0 пропускная способность возрастает до 5 Гбит/с, но она может быть ограничена скоростью самого накопителя с ATA интерфейсом, которая редко превышает 100-150 Мбайт/с.
Оптические приводы с интерфейсом ATAPI чаще всего имеют скорость чтения ниже 30 Мбайт/с, что делает ограничения USB менее заметными.
Задержки и ошибки передачи могут возникать при использовании низкокачественных адаптеров или повреждённых кабелей, что дополнительно снижает скорость и стабильность работы.
Для получения максимальной производительности рекомендуется использовать адаптеры с поддержкой USB 3.0, качественные кабели и современные накопители с высокой скоростью чтения и записи.
Возможные проблемы при использовании и способы их устранения
Нестабильное соединение часто связано с повреждёнными или некачественными USB-кабелями. Рекомендуется заменить кабель на проверенный, поддерживающий необходимую скорость передачи данных.
Если устройство не распознаётся, следует проверить настройки джамперов на жёстком диске – неправильное положение может блокировать работу адаптера.
Проблемы с питанием возникают при подключении 3,5-дюймовых жёстких дисков без внешнего блока питания. Для предотвращения сбоев следует использовать адаптеры с отдельным источником питания.
Конфликты драйверов и несовместимость с операционной системой часто решаются обновлением драйверов с официального сайта производителя адаптера или использованием встроенных системных драйверов.
Ошибки передачи данных могут возникать из-за устаревшей прошивки адаптера. Рекомендуется проверять и обновлять прошивку при наличии таких проблем.
Для предотвращения потери данных необходимо всегда корректно извлекать устройства через безопасное отключение операционной системы.
Выбор и критерии покупки USB to ATA ATAPI Bridge адаптера
При выборе адаптера стоит учитывать следующие технические характеристики и особенности для обеспечения стабильной работы и совместимости с устройствами.
| Критерий | Рекомендации |
|---|---|
| Поддержка интерфейсов | Обязательная поддержка ATA (IDE) и ATAPI. Проверять совместимость с конкретными моделями жестких дисков и оптических приводов. |
| Версия USB | Предпочтительно USB 3.0 или выше для повышения скорости передачи данных и стабильности. |
| Наличие внешнего питания | Рекомендуется для подключения 3,5-дюймовых жестких дисков и оптических приводов с повышенным энергопотреблением. |
| Совместимость с ОС | Поддержка Windows 10 и новее, macOS и Linux без необходимости установки дополнительных драйверов. |
| Дополнительные функции | Поддержка функции безопасного извлечения, LED-индикация работы, наличие переключателя master/slave, если требуется. |
Перед покупкой стоит ознакомиться с отзывами пользователей и технической документацией, чтобы убедиться в надежности адаптера и отсутствии проблем с совместимостью.
Вопрос-ответ:
Что такое USB to ATA ATAPI Bridge и для чего он используется?
USB to ATA ATAPI Bridge — это адаптер, который позволяет подключить устройства с интерфейсом ATA или ATAPI к компьютеру через USB-порт. Он преобразует сигналы между двумя протоколами, что дает возможность работать со старыми жёсткими дисками и оптическими приводами на современных устройствах без прямой поддержки IDE или ATAPI.
Какие устройства можно подключить через USB to ATA ATAPI Bridge?
Через такой адаптер можно подключить 3,5″ и 2,5″ жёсткие диски с интерфейсом IDE, а также оптические приводы типа CD-ROM, DVD-ROM и DVD-RW с интерфейсом ATAPI. Он не подходит для SATA-устройств без дополнительного преобразователя.
Как влияет версия USB на скорость работы адаптера?
Версия USB напрямую влияет на скорость передачи данных. USB 2.0 обеспечивает до 480 Мбит/с, но из-за особенностей протоколов реальная скорость ниже. USB 3.0 и выше позволяют увеличить пропускную способность до нескольких гигабит в секунду, что улучшает производительность при работе с жёсткими дисками и оптическими приводами.
Почему устройство не всегда определяется при подключении через USB to ATA ATAPI Bridge?
Причины могут быть разными: неправильная настройка джамперов на жёстком диске, недостаточное питание, устаревшие драйверы или поврежденные кабели. Для решения нужно проверить конфигурацию джамперов, подключить внешний блок питания, обновить драйверы и заменить кабель при необходимости.
Какие особенности нужно учитывать при выборе USB to ATA ATAPI Bridge адаптера?
При выборе стоит обратить внимание на поддержку нужных интерфейсов, наличие внешнего питания для 3,5″ устройств, версию USB (лучше USB 3.0 и выше), а также совместимость с используемой операционной системой. Дополнительные функции, такие как переключение master/slave и индикаторы работы, также могут быть полезными.
