Как снять задний подшипник генератора без съемника

Задний подшипник генератора – один из самых нагруженных элементов, выдерживающий постоянные вибрации и температурные перепады. Его износ приводит к характерному гулу, повышенному люфту вала и, в конечном итоге, к выходу из строя всего узла. Стандартный демонтаж требует специального съемника, но в условиях ограниченного инструментария или срочного ремонта можно обойтись подручными средствами. Ниже рассмотрены проверенные методы, позволяющие снять подшипник без профессионального оборудования.

Перед началом работ необходимо учесть конструктивные особенности генератора. В большинстве моделей задний подшипник запрессован в алюминиевую или стальную крышку с натягом 0,02–0,05 мм. Попытки выбить его молотком без предварительной подготовки часто приводят к деформации посадочного места или повреждению обмотки статора. Ключевой момент – равномерное распределение нагрузки и постепенное ослабление посадки. Для этого используют тепловое расширение металла, химические составы или механическое воздействие через промежуточные проставки.

Температурный метод основан на разнице коэффициентов теплового расширения материалов. Алюминиевая крышка генератора расширяется быстрее, чем стальной подшипник, что позволяет снизить натяг на 30–50%. Нагрев производят строительным феном (температура 150–200°C) или газовой горелкой с осторожностью, избегая перегрева обмоток. После прогрева подшипник выпрессовывают ударами через медную или алюминиевую выколотку. Важно: не допускайте резкого охлаждения крышки водой – это может вызвать трещины.

Если тепловой способ не дал результата, применяют механическое воздействие с использованием самодельных приспособлений. В качестве опоры используют головку подходящего диаметра или старый подшипник, упирая его в наружное кольцо демонтируемого элемента. Удары наносят через проставку из мягкого металла (латунь, бронза) по внутреннему кольцу подшипника. Для предотвращения перекоса рекомендуется чередовать точки приложения силы. В сложных случаях посадочное место обрабатывают проникающей смазкой (WD-40, жидкий ключ) и оставляют на 10–15 минут для размягчения окислов.

Альтернативный вариант – использование резьбовых приспособлений. В крышке генератора нарезают временную резьбу под болт М10–М12, после чего вкручивают его до упора в подшипник. Постепенное затягивание болта создает равномерное усилие, выпрессовывая деталь. Метод требует точности: резьба должна быть чистой, а болт – достаточной длины, чтобы не упереться в вал ротора. Для усиления эффекта между болтом и подшипником устанавливают шайбу или металлическую пластину.

После демонтажа проверяют посадочное место на наличие задиров и коррозии. При обнаружении повреждений поверхность обрабатывают мелкой наждачной бумагой или шабером, восстанавливая геометрию. Новый подшипник перед установкой охлаждают в морозильной камере (–18°C) в течение 30–40 минут – это облегчает запрессовку. Монтаж производят через оправку, равномерно обстукивая наружное кольцо. Избегайте ударов по внутреннему кольцу, чтобы не повредить сепаратор.

Подготовка инструментов и рабочего места для демонтажа

Для демонтажа заднего подшипника генератора без съемника потребуется набор специфических инструментов, адаптированных под особенности конструкции. Основной перечень включает:

• Торцевые головки на 8, 10, 12 и 13 мм – для снятия крепежа корпуса генератора и шкива.
• Накидные ключи тех же размеров – дублируют головки при работе в труднодоступных местах.
• Молоток с бойком из мягкого металла (латунь, бронза) или резиновый – для выбивания подшипника без повреждения вала.
• Зубило или керн с заточкой под 30–45° – для нанесения меток и создания упоров при выпрессовке.
• Трубчатая оправка диаметром 25–30 мм (подойдет обрезок стальной трубы или головка большого размера) – для передачи усилия на внутреннюю обойму подшипника.
• Тиски с мягкими губками или струбцина – для фиксации генератора при работе.
• WD-40 или аналогичный проникающий состав – для обработки закисших соединений за 10–15 минут до начала работ.

Рабочее место должно исключать риск повреждения деталей и обеспечивать удобный доступ к генератору. Оптимальная высота верстака – 80–90 см, чтобы не наклоняться при работе с молотком. Поверхность стола застелите листом фанеры или резиновым ковриком – это предотвратит скольжение генератора и защитит от случайных ударов. Если демонтаж проводится на автомобиле, заранее отсоедините клеммы аккумулятора и зафиксируйте ремень генератора во избежание его падения.

Перед началом работ очистите генератор от грязи и масла с помощью металлической щетки и ветоши. Особое внимание уделите задней крышке – скопление абразивных частиц в зоне подшипника может усложнить демонтаж. Проверьте состояние крепежа: сорванные шлицы болтов или гаек потребуют использования экстракторов или высверливания. Если генератор снят с автомобиля, закрепите его в тисках за переднюю крышку, избегая чрезмерного зажима – это может деформировать корпус.

Для защиты глаз и рук используйте очки и перчатки из плотной ткани. При работе с молотком и зубилом высок риск отскока металлической стружки, поэтому исключите присутствие посторонних в радиусе 1,5 метра. Если подшипник сильно закис, подготовьте газовую горелку или строительный фен – локальный нагрев до 100–120°C расширит посадочное место и облегчит выпрессовку. Однако избегайте перегрева вала, чтобы не повредить его поверхность.

Организуйте освещение так, чтобы свет падал под углом 45° к рабочей зоне – это поможет заметить мелкие дефекты и избежать перекосов при ударах. Используйте магнитный поддон или лоток для мелких деталей (болты, шайбы, стопорные кольца), чтобы ничего не потерять. Если демонтаж затягивается, сделайте фотографии каждого этапа – это упростит последующую сборку.

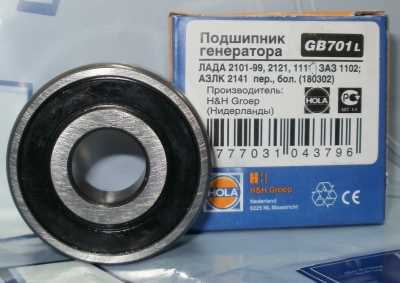

Проверьте наличие запасных частей до начала работ: новый подшипник (номер по каталогу для большинства генераторов ВАЗ – 6303 или 6203), стопорное кольцо, сальник. Подшипник должен быть закрытого типа с металлическими шайбами – пластиковые уплотнители быстро изнашиваются. При отсутствии опыта заранее потренируйтесь на старом генераторе: отработайте силу удара молотком и технику работы с оправкой, чтобы не повредить вал при демонтаже.

Использование подручных средств вместо съемника: варианты и техника

Для демонтажа заднего подшипника генератора без съемника подойдут металлические трубы, головки торцевых ключей или болты с гайками. Диаметр трубы должен соответствовать наружному кольцу подшипника – допустимое отклонение не более 0,5 мм. Головку или болт используйте как оправку: установите её на кольцо и аккуратно наносите удары молотком по центру, смещая подшипник с посадочного места. Избегайте перекосов – равномерное распределение силы предотвратит повреждение вала или крышки генератора. При работе с болтами выбирайте резьбу М10–М12 и длину не менее 100 мм, чтобы обеспечить достаточный ход при выпрессовке.

Альтернативный метод – применение двух монтировок или мощных отвёрток. Разместите их с противоположных сторон подшипника, упираясь в корпус генератора, и поочерёдно надавливайте, создавая рычаг. Для снижения риска деформации корпуса подложите под монтировки металлические пластины толщиной 3–5 мм. Если подшипник сидит плотно, прогрейте корпус генератора строительным феном до 80–100°C – тепловое расширение облегчит демонтаж. После снятия очистите посадочное место от грязи и остатков смазки, используя ацетон или специализированный очиститель.

Пошаговая разборка генератора для доступа к заднему подшипнику

Снимите шкив генератора, зафиксировав ротор от проворачивания. Для этого используйте торцевую головку на 22–24 мм (размер зависит от модели) и вороток. Вставьте металлический стержень или отвертку в отверстие на задней крышке, чтобы заблокировать ротор. Открутите гайку шкива против часовой стрелки – на большинстве генераторов она имеет левую резьбу. Снимите шкив, дистанционную шайбу и вентилятор (если он есть).

Открутите стяжные болты корпуса генератора (обычно 4 штуки, реже 3). Болты часто скрыты под пластиковой или металлической крышкой – аккуратно подденьте ее отверткой. Если корпус не разъединяется, постучите резиновым молотком по передней крышке, избегая ударов по подшипнику. Разделите генератор на две части: переднюю (со шкивом) и заднюю (с контактами и диодным мостом). Задний подшипник расположен в задней крышке, закрепленный стопорным кольцом или запрессованный.

Извлеките ротор из задней крышки, потянув его на себя. Если он не поддается, используйте деревянный брусок и молоток: легкими ударами по торцу вала выбейте ротор. Осмотрите заднюю крышку – подшипник может удерживаться стопорным кольцом (снять круглогубцами) или быть запрессованным. В последнем случае потребуется выпрессовка через оправку диаметром 30–35 мм, упирающуюся во внутреннюю обойму подшипника.

Перед демонтажем подшипника очистите посадочное место от грязи и ржавчины. Нанесите проникающую смазку (WD-40, керосин) на 10–15 минут, если подшипник прикипел. Для выпрессовки без съемника используйте головку или трубу подходящего диаметра, упирая ее в наружную обойму. Равномерно обстукивайте молотком по периметру, избегая перекосов. При запрессовке нового подшипника нагревайте крышку до 80–100°C – это облегчит установку.

Методы выпрессовки подшипника с помощью ударных нагрузок

Ударные нагрузки – один из самых доступных способов демонтажа подшипника без съемника, но требуют точности и контроля силы. Основной инструмент – молоток массой 300–500 г с бойком из мягкого металла (латунь, бронза) или резиновой насадкой. Удары наносятся не по обойме подшипника напрямую, а через промежуточную проставку (например, головку торцевого ключа или отрезок трубы), чтобы избежать деформации посадочного места.

Для выпрессовки внутренней обоймы подшипника генератора используют метод «через вал». Подшипник упирают в жесткую опору (тиски, металлическую плиту), а по валу наносят удары молотком через медную или алюминиевую выколотку. Диаметр выколотки должен быть на 1–2 мм меньше диаметра вала, чтобы не повредить резьбу или шлицы. Удары распределяют равномерно по окружности, избегая перекосов.

При демонтаже наружной обоймы подшипник фиксируют в корпусе генератора, а удары наносят по внутренней обойме через проставку. Важно, чтобы корпус был надежно закреплен (например, в тисках с мягкими губками), иначе энергия удара уйдет на смещение детали, а не на выпрессовку. Для подшипников с пластиковой или резиновой защитной шайбой предварительно удаляют ее, чтобы исключить поглощение ударной нагрузки.

Альтернативный способ – использование гидравлического удара. В полость между подшипником и валом заливают небольшое количество масла (5–10 мл), затем резко наносят удар по выколотке. Масло создает гидравлическое давление, которое помогает сдвинуть подшипник. Метод эффективен для закисших или корродированных соединений, но требует осторожности: избыточное давление может повредить сепаратор подшипника.

Для подшипников с тугой посадкой применяют предварительный нагрев корпуса генератора до 80–100°C. Разница температур расширяет металл, снижая усилие выпрессовки. Нагрев производят строительным феном или газовой горелкой, избегая перегрева (максимум 120°C), чтобы не повредить обмотку или пластиковые элементы. После нагрева удары наносят быстро, пока детали не остыли.

При работе с ударными методами критически важно контролировать направление силы. Удары под углом или с перекосом приводят к заклиниванию подшипника или повреждению вала. Для точного позиционирования используют лазерный уровень или магнитный угольник, чтобы выставить проставку перпендикулярно оси вала. Если подшипник не поддается после 10–15 ударов, меняют точку приложения силы или комбинируют методы.

После выпрессовки проверяют посадочные поверхности на наличие задиров или деформаций. При обнаружении повреждений вал шлифуют наждачной бумагой с зернистостью P400–P600, а корпус обрабатывают разверткой или шабером. Остатки старой смазки удаляют растворителем (бензин, уайт-спирит), чтобы новый подшипник садился без перекосов.

Ударные методы не подходят для подшипников с керамическими элементами или тонкостенными обоймами – риск разрушения слишком высок. В таких случаях используют пресс или термический демонтаж. Для стандартных металлических подшипников генераторов (например, 6202, 6303) ударная выпрессовка остается самым быстрым и дешевым способом при соблюдении техники безопасности.

Применение нагрева и охлаждения для облегчения снятия подшипника

Термические методы основаны на разнице коэффициентов теплового расширения материалов. Подшипник из стали (коэффициент ~12×10^-6 1/°C) и алюминиевый корпус генератора (~23×10^-6 1/°C) расширяются по-разному при нагреве. При разнице температур в 100°C зазор между ними увеличивается на 0,05–0,1 мм, что достаточно для свободного извлечения без съемника.

Для нагрева корпуса используйте промышленный фен с регулировкой температуры до 250°C. Прогревайте зону вокруг подшипника равномерно в течение 3–5 минут, избегая перегрева обмоток генератора. Контролируйте температуру бесконтактным термометром: оптимальный диапазон – 180–220°C. Превышение 250°C приводит к деформации алюминия и повреждению изоляции.

• Нагрев ТЭНом: обмотайте корпус генератора нихромовой проволокой (мощность 500–800 Вт) и подключите к регулируемому источнику тока. Метод эффективен для крупных подшипников (внутренний диаметр >30 мм), но требует точного контроля температуры.
• Индукционный нагрев: используйте индуктор от сварочного аппарата (частота 20–50 кГц). Прогревает только металлические части, не затрагивая пластик и резину. Время нагрева – 1–2 минуты.

Охлаждение подшипника жидким азотом (-196°C) или сухим льдом (-78°C) сокращает его диаметр на 0,03–0,07 мм. Погрузите подшипник в охладитель на 30–60 секунд, затем извлеките и сразу демонтируйте. Метод применим только для подшипников с внутренним диаметром до 25 мм из-за риска хрупкого разрушения стали при резком охлаждении.

Комбинированный способ: нагрейте корпус до 150°C и одновременно охладите подшипник сухим льдом. Разница температур в 230°C создает зазор до 0,15 мм. Эффективность метода подтверждена испытаниями на подшипниках 6203 и 6303: усилие извлечения снижается на 70–85% по сравнению с холодным демонтажем.

Меры предосторожности при термическом демонтаже:

1. Используйте термостойкие перчатки и защитные очки. При работе с жидким азотом – маску для лица.
2. Не нагревайте корпус генератора открытым пламенем: риск локального перегрева и деформации.
3. После нагрева дайте деталям остыть до 50°C перед повторной попыткой демонтажа – резкое охлаждение водой вызывает термические напряжения.

Для подшипников с пластиковыми сепараторами (например, 6000-2RS) термические методы ограничены: максимальная температура нагрева – 120°C. В таких случаях используйте охлаждение подшипника до -40°C с помощью аэрозольного хладагента (например, CRC Freeze Spray). Время воздействия – 10–15 секунд.

После демонтажа проверьте посадочное место на отсутствие задиров. При наличии следов коррозии или деформации обработайте поверхность разверткой или притиром. Новый подшипник устанавливайте с применением термического метода: нагрейте корпус до 100°C или охладите подшипник до -20°C для облегчения посадки.
