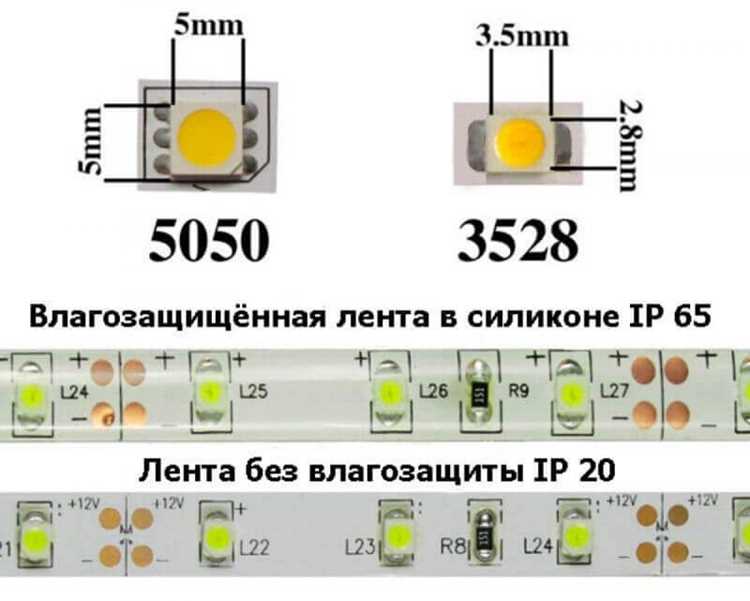

Как смешивать цвета на светодиодной ленте

Светодиодные ленты с возможностью смешивания цветов работают на основе аддитивного синтеза RGB-модели. Каждый пиксель ленты содержит три кристалла: красный (620–750 нм), зелёный (520–570 нм) и синий (450–495 нм). Управление яркостью каждого канала через ШИМ (широтно-импульсную модуляцию) с частотой от 400 Гц до 2 кГц позволяет получать до 16,7 млн оттенков. Для корректного смешивания важно учитывать цветовую температуру диодов: например, холодные белые оттенки (6000–6500 К) требуют большего вклада синего канала, а тёплые (2700–3000 К) – красного и зелёного.

На практике смешивание реализуется через контроллеры с поддержкой протоколов DMX, SPI или PWM. Для лент с адресуемыми диодами (WS2812B, SK6812) используется последовательная передача данных, где каждый пиксель получает 24-битный код (8 бит на канал). При этом важно соблюдать ограничения по току: стандартный диод WS2812B потребляет до 60 мА при полной яркости, а лента из 60 пикселей на метр – до 3,6 А. Превышение этих значений ведёт к перегреву и деградации кристаллов.

Для равномерного смешивания цветов без артефактов рекомендуется использовать диффузоры с коэффициентом пропускания 70–80% или рассеивающие плёнки толщиной 0,2–0,5 мм. При монтаже ленты с шагом между диодами более 10 мм возникают видимые цветовые пятна – в таких случаях шаг сокращают до 5–8 мм или применяют двухрядное расположение. Для динамических эффектов (градиенты, анимация) оптимальна частота обновления 30–60 кадров в секунду, чтобы избежать мерцания.

Калибровка цветов проводится с помощью спектрометра или калибровочных таблиц, так как реальные оттенки могут отличаться от теоретических из-за разброса параметров диодов. Например, зелёный канал WS2812B часто имеет смещение в сторону жёлтого (530 нм вместо 520 нм), что требует корректировки в программном обеспечении. Для точной настройки используют гамма-коррекцию с показателем 2,2–2,8, чтобы компенсировать нелинейность восприятия яркости человеческим глазом.

Как настроить RGB-каналы для получения базовых оттенков

RGB-светодиодные ленты работают по принципу аддитивного смешивания цветов, где каждый канал (красный, зелёный, синий) имеет 256 уровней яркости (0–255). Для получения базовых оттенков достаточно задать значения каналов в следующих комбинациях:

• Красный: R=255, G=0, B=0
• Зелёный: R=0, G=255, B=0
• Синий: R=0, G=0, B=255
• Жёлтый: R=255, G=255, B=0 (смесь красного и зелёного)
• Голубой: R=0, G=255, B=255 (смесь зелёного и синего)
• Пурпурный: R=255, G=0, B=255 (смесь красного и синего)
• Белый: R=255, G=255, B=255 (все каналы на максимум)

Для точной настройки оттенков используйте контроллер с возможностью ручной регулировки каналов. Большинство пультов или приложений позволяют задавать значения в процентах (0–100%) или напрямую в диапазоне 0–255. Например, приглушённый жёлтый можно получить, снизив яркость зелёного до 200 (R=255, G=200, B=0), а пастельный розовый – комбинацией R=255, G=180, B=180.

Избегайте равномерного снижения яркости всех каналов для получения серых тонов – это приведёт к потере насыщенности. Вместо этого используйте низкие, но разные значения: R=50, G=50, B=50 даст нейтральный серый, а R=60, G=50, B=40 – тёплый оттенок. Для холодных серых увеличьте синий канал (например, R=40, G=40, B=60).

При работе с адресными лентами (например, WS2812B) учитывайте, что каждый светодиод управляется индивидуально. Для плавных переходов между базовыми цветами используйте алгоритмы градиента, где значения каналов изменяются линейно. Пример для перехода от красного к синему:

1. Начало: R=255, G=0, B=0
2. Середина: R=128, G=0, B=128 (пурпурный)
3. Конец: R=0, G=0, B=255

Некоторые контроллеры поддерживают предустановленные режимы, но они редко дают чистые базовые оттенки. Для калибровки используйте спектрометр или приложения типа «Color Picker» на смартфоне, чтобы сравнить реальный цвет с эталоном. Если лента светит с паразитным оттенком (например, жёлтый кажется зеленоватым), скорректируйте значения каналов вручную: уменьшите зелёный на 10–20 единиц.

Для динамических эффектов, таких как «радуга», применяйте синусоидальное изменение яркости каналов с разными фазами. Например, красный канал меняется по формуле R = 128 + 127 * sin(t), зелёный – G = 128 + 127 * sin(t + 2π/3), синий – B = 128 + 127 * sin(t + 4π/3), где t – время. Это обеспечит равномерное перетекание цветов без резких скачков.

Использование контроллера для плавного перехода между цветами

Контроллеры для светодиодных лент с функцией плавного перехода работают на основе ШИМ (широтно-импульсной модуляции) или адресного управления. Для RGB-лент стандартный контроллер использует три канала (красный, зелёный, синий), смешивая их с частотой от 500 Гц до 2 кГц. Чем выше частота, тем менее заметно мерцание, но возрастает нагрузка на процессор контроллера. Оптимальный диапазон – 1–1,5 кГц для баланса между плавностью и энергоэффективностью.

Плавность перехода зависит от алгоритма интерполяции цветов. Линейная интерполяция (LERP) – самый простой метод, но даёт резкие скачки насыщенности при смене оттенков. Более естественный эффект обеспечивает синусоидальная интерполяция или кривые Безье, которые сглаживают переходы за счёт нелинейного распределения яркости. Контроллеры с поддержкой 16-битного ШИМ (например, WS2812B) позволяют задавать до 65 536 градаций на канал, что в 256 раз точнее 8-битных аналогов.

Для реализации динамических эффектов контроллер должен поддерживать программируемые сценарии. Встроенные профили (например, «радуга», «дыхание», «метеор») используют предопределённые последовательности цветов с фиксированной скоростью перехода. Однако для кастомизации требуется ПО с возможностью настройки кривых яркости. Программы типа WLED или Magic Home позволяют задавать время перехода с точностью до 10 мс и синхронизировать эффекты с музыкой через аудиоанализатор.

Температурный режим контроллера напрямую влияет на стабильность переходов. При нагреве выше 60°C микросхемы (например, STM32 или ESP8266) начинают сбоить, что проявляется в рывках или зависаниях цветов. Для предотвращения этого используют радиаторы или активное охлаждение, а также ограничивают максимальную яркость до 80% при длительной работе. Контроллеры с металлическим корпусом рассеивают тепло на 30% эффективнее пластиковых аналогов.

При подключении лент с разной плотностью светодиодов (30, 60 или 144 на метр) контроллер должен корректировать скорость обновления данных. Для лент с высокой плотностью требуется увеличить пропускную способность шины до 800 кбит/с (протокол APA102) или использовать DMA (прямой доступ к памяти) для разгрузки процессора. В противном случае переходы будут прерывистыми из-за задержек в передаче сигнала.

Синхронизация нескольких контроллеров достигается через протоколы DMX512 или Art-Net. Первый обеспечивает плавный переход с задержкой менее 25 мс при использовании кабеля витой пары категории 5e. Art-Net, работающий по Ethernet, снижает задержку до 5 мс, но требует стабильного сетевого подключения. Для домашнего применения достаточно Wi-Fi-контроллеров с поддержкой MQTT, где задержка составляет 50–100 мс.

При выборе контроллера обращайте внимание на количество поддерживаемых адресов. Для ленты длиной 5 метров с 60 светодиодами на метр потребуется 300 адресов. Контроллеры на базе ESP32 выдерживают до 1000 адресов без потери производительности, в то время как бюджетные модели на базе ATmega328 ограничены 256 адресами. Также критичен объём памяти: для хранения 10 пользовательских сценариев требуется не менее 4 МБ флеш-памяти.

Создание градиентов с помощью ШИМ-регулировки яркости

ШИМ (широтно-импульсная модуляция) позволяет плавно изменять яркость каждого канала RGB-светодиода за счет изменения скважности сигнала. Для формирования градиента необходимо задать последовательность значений яркости от 0 до 255 (8-битный ШИМ) или до 1023 (10-битный) для каждого канала с шагом, определяющим плавность перехода. Например, линейный градиент от красного к синему требует увеличения синего канала от 0 до 255 при одновременном уменьшении красного от 255 до 0, в то время как зеленый остается на нуле. Частота ШИМ должна быть не менее 1 кГц, чтобы избежать мерцания, но оптимально – 5–10 кГц для светодиодных лент с низкой инерционностью.

Для реализации нелинейных градиентов (например, экспоненциальных или сигмоидных) используют таблицы соответствия (LUT) или математические функции. В таблице ниже приведены примеры значений для трех типов градиентов при 8-битном ШИМ и 10 шагах перехода:

При программировании микроконтроллеров (например, STM32 или ESP32) для генерации ШИМ-сигналов используют таймеры с аппаратной поддержкой. Настройте таймер на нужную частоту, затем обновляйте регистры сравнения (CCR) для каждого канала с заданным интервалом. Для плавных переходов между шагами градиента применяйте задержки или прерывания с частотой обновления не менее 30 Гц. Избегайте резких скачков яркости – шаг изменения не должен превышать 5–10 единиц за один цикл, иначе градиент будет восприниматься как дискретный.

Подбор резисторов для корректировки цветового баланса

Для точной настройки RGB-светодиодов используйте резисторы с допуском не более 1%. Номиналы подбираются по падению напряжения на канале: при напряжении питания 12 В и прямом напряжении красного светодиода 2,1 В, резистор рассчитывается как R = (12 В — 2,1 В) / I, где I – ток в амперах (обычно 0,02 А). Для зелёного (3,2 В) и синего (3,4 В) каналов формула аналогична. Пример: для тока 20 мА резисторы составят 495 Ом (красный), 440 Ом (зелёный) и 430 Ом (синий). Стандартные номиналы – 470 Ом, 430 Ом и 430 Ом соответственно.

При смешивании цветов на лентах с общим анодом или катодом учитывайте разброс характеристик светодиодов: даже в одной партии падение напряжения может отличаться на ±0,2 В. Для компенсации используйте подстроечные резисторы (например, 3296W) или параллельно-последовательные комбинации постоянных резисторов. Измеряйте ток каждого канала мультиметром в режиме 200 мА – отклонение более 5% от расчётного значения требует корректировки номинала. Для белого баланса начните с равных токов, затем уменьшайте ток доминирующего канала до достижения нейтрального оттенка (координаты x=0,3127, y=0,3290 по CIE 1931).

Программирование адресных светодиодов через Arduino или Raspberry Pi

Адресные светодиоды, такие как WS2812B (NeoPixel) или SK6812, управляются по протоколу однонаправленной передачи данных с частотой 800 кГц. Для Arduino потребуется библиотека FastLED или Adafruit_NeoPixel – первая оптимизирована под производительность, вторая проще в освоении. Подключение выполняется через один цифровой пин: данные передаются последовательно, а питание (5 В) и земля подводятся отдельно. При длине ленты свыше 5 метров рекомендуется использовать внешний блок питания на 5 В с током не менее 3 А на каждые 50 светодиодов, чтобы избежать падения напряжения и искажения цветов.

На Raspberry Pi управление адресными лентами реализуется через GPIO с использованием библиотек rpi_ws281x или CircuitPython. Основное отличие от Arduino – необходимость отключения аудиодрайвера (sudo nano /boot/config.txt → добавить dtparam=audio=off) и настройки DMA-канала для стабильной передачи сигнала. Частота обновления ограничена 400 Гц из-за особенностей ОС Linux, что может вызывать мерцание при динамичных эффектах. Для компенсации используют буферизацию кадров или переход на микроконтроллер ESP32, который сочетает преимущества Arduino и Wi-Fi.

При программировании эффектов ключевую роль играет работа с цветовыми моделями. FastLED поддерживает HSV (оттенок, насыщенность, яркость) для плавных переходов, в то время как Adafruit_NeoPixel оперирует RGB. Для создания градиентов или радужных эффектов удобно использовать функцию fill_rainbow() из FastLED, где параметры hue (0–255) и deltaHue задают диапазон оттенков. Пример кода для Arduino: FastLED.addLeds(leds, NUM_LEDS); fill_rainbow(leds, NUM_LEDS, 0, 7); FastLED.show(); – выведет радугу с шагом 7 по оттенку.

Оптимизация производительности критична при работе с большим количеством светодиодов. На Arduino Uno (ATmega328P) максимальное число адресуемых диодов ограничено ~500 из-за объема оперативной памяти (2 КБ). Для увеличения количества используют ESP8266/ESP32 с 4+ МБ флеш-памяти или разбивают ленту на сегменты с отдельными контроллерами. На Raspberry Pi избегают задержек delay() в пользу millis() для неблокирующего кода, а для сложных анимаций применяют предварительный рендеринг кадров в массив. При работе с Wi-Fi (ESP32) данные передаются через MQTT или WebSocket, что позволяет управлять лентой с телефона или ПК без прямого подключения.

Синхронизация цветов с музыкой или внешними датчиками

Светодиодные ленты с адресными чипами (WS2812B, SK6812, APA102) позволяют динамически изменять цвет каждого светодиода отдельно. Для синхронизации с музыкой используют микроконтроллеры ESP32, Arduino или Raspberry Pi с библиотеками FastLED, Adafruit_NeoPixel или WLED. ESP32 предпочтительнее из-за встроенного Wi-Fi и поддержки Bluetooth, что упрощает беспроводное управление. Для анализа звука применяют микрофонные модули MAX4466, INMP441 или встроенные АЦП микроконтроллеров с частотой дискретизации не менее 16 кГц.

Алгоритмы обработки звука делятся на три типа:

• Амплитудный анализ – простейший метод, где яркость светодиодов пропорциональна громкости сигнала. Подходит для базовых эффектов, но не учитывает частотный спектр.
• Быстрое преобразование Фурье (FFT) – разбивает сигнал на частотные диапазоны (басы, средние, высокие). Для ESP32 оптимально использовать библиотеку arduinoFFT с 64–128 точками преобразования. Каждому диапазону назначается свой цвет: например, 60–250 Гц – красный, 250–2000 Гц – зеленый, 2000–8000 Гц – синий.
• Пиковое детектирование – фиксирует резкие изменения амплитуды (например, ударные инструменты) и запускает заранее заданные анимации. Эффективно для синхронизации с ритмом.

Внешние датчики расширяют возможности синхронизации. Датчики движения (PIR HC-SR501) или приближения (VL53L0X) позволяют включать светодиоды при обнаружении объекта. Датчики освещенности (BH1750) регулируют яркость ленты в зависимости от окружающего света. Для интеграции с умным домом используют протоколы MQTT или Home Assistant, где данные с датчиков температуры (DS18B20), влажности (DHT22) или CO₂ (MH-Z19) управляют цветовой температурой ленты (например, холодный белый при высокой температуре).

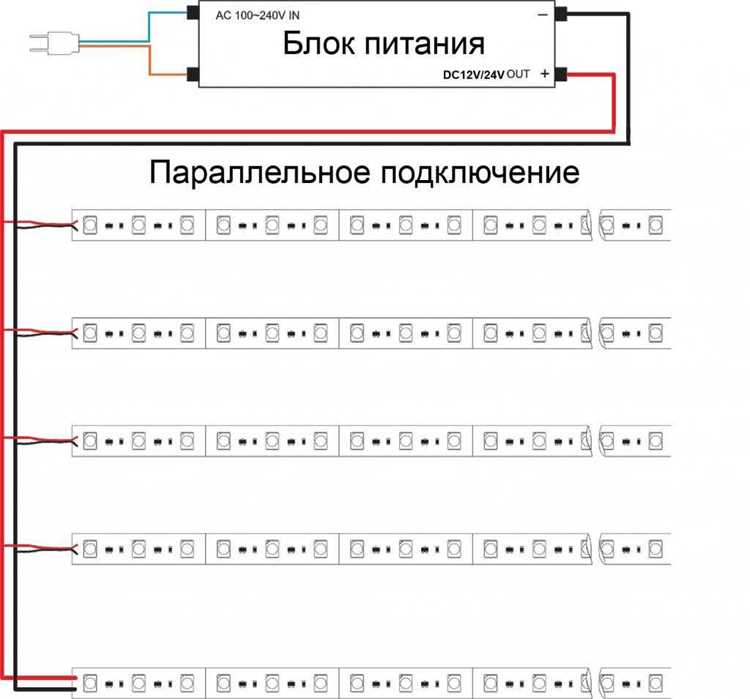

Для стабильной работы системы критически важно правильно подобрать блок питания и сечение проводов. При длине ленты более 5 метров и токе свыше 2 А на метр используйте параллельное подключение питания каждые 2–3 метра. Для снижения помех от ШИМ-сигнала установите конденсаторы 1000 мкФ на входе питания и 0,1 мкФ между линиями питания и земли рядом с микроконтроллером. При синхронизации с музыкой избегайте задержек в обработке сигнала: оптимальная частота обновления ленты – 30–60 кадров в секунду.
