Как остановить ядерный реактор

Остановка ядерного реактора – это не единичная команда, а последовательность строго регламентированных операций, направленных на гарантированное подавление цепной реакции и удержание тепловых параметров в допустимых пределах. Критическим действием является быстрый ввод всех органов регулирования и защиты, обеспечивающий снижение коэффициента размножения нейтронов ниже единицы. На практике нормативное время полного ввода стержней в активную зону составляет менее 4 секунд, что позволяет исключить рост мощности при аварийных отклонениях.

После прекращения реакции деления ключевую роль начинает играть остаточное тепловыделение, формируемое продуктами распада. В первые минуты оно эквивалентно примерно 5–6 % от номинальной тепловой мощности реактора, а через сутки снижается лишь до ~1 %. Это диктует обязательное поддержание отвода тепла даже при полном глушении: системы аварийного охлаждения должны сохранять работоспособность независимо от внешнего электроснабжения не менее 72 часов.

Принцип безопасности при остановке основан на физическом и функциональном резервировании. Для повышения надёжности используются разные физические механизмы – гравитация, гидравлика, химическое поглощение нейтронов. Рекомендуется, чтобы каждая функция остановки имела не менее двух независимых способов реализации, исключающих общие причины отказа. Это снижает вероятность тяжёлых последствий при сочетании технических неисправностей и ошибок персонала.

Контроль состояния реактора после остановки требует точных измерений и строгой дисциплины эксплуатации. Обязательными являются непрерывный контроль температуры топлива, давления в первом контуре и концентрации борной кислоты, а также документирование всех отклонений от проектных значений. Соблюдение этих требований позволяет удерживать установку в подкритическом и термически устойчивом состоянии до полного перехода в режим длительного останова.

Остановка ядерного реактора: принципы и безопасность

Процесс остановки ядерного реактора базируется на немедленном переводе активной зоны в подкритическое состояние и устойчивом управлении тепловыми процессами после прекращения цепной реакции. Главная техническая цель – снизить эффективный коэффициент размножения нейтронов k_eff < 1,0 при любых исходных условиях, включая отказ внешнего электроснабжения и ошибки оператора.

Первичный этап остановки реализуется автоматической защитой реактора. Срабатывание защиты должно обеспечивать гарантированный ввод всех поглощающих стержней за нормативное время, которое для большинства энергетических реакторов не превышает 3–4 секунд. Конструкция стержней предусматривает падение под действием силы тяжести, что исключает зависимость от приводов и питания.

После глушения реактора основную опасность представляет остаточное тепловыделение, обусловленное распадом продуктов деления. Для его контроля применяются следующие обязательные меры:

• поддержание минимального расхода теплоносителя через активную зону, достаточного для отвода не менее 7 % номинальной тепловой мощности в первые минуты;
• обеспечение запаса воды в системах аварийного охлаждения, рассчитанного минимум на 72 часа автономной работы;
• непрерывный контроль температуры оболочек твэлов с порогом срабатывания сигнализации при превышении проектных значений.

Дополнительный уровень безопасности достигается химическим подавлением реактивности. В водо-водяных реакторах для этого используется борная кислота, концентрация которой должна обеспечивать запас подкритичности не менее 1 % Δk/k при любых изменениях температуры и плотности теплоносителя. Коррекция концентрации проводится по утверждённым графикам с обязательной верификацией анализами.

Эксплуатационные требования к персоналу при остановке реактора включают строго определённую последовательность действий:

1. подтверждение полного ввода органов управления и защиты;
2. проверку параметров первого контура на соответствие проектным пределам;
3. переход на режим длительного расхолаживания с документированием всех отклонений.

Соблюдение этих принципов позволяет исключить повторную критичность, предотвратить повреждение топлива и обеспечить стабильное состояние реакторной установки на всём протяжении периода останова.

Физические причины необходимости остановки ядерного реактора

Существенным фактором является изменение теплогидравлических параметров. Повышение температуры топлива снижает прочность оболочек твэлов, а уменьшение плотности теплоносителя ухудшает отвод тепла и одновременно увеличивает реактивность в реакторах с положительным паровым коэффициентом. При достижении предельных температурных градиентов остановка реактора становится единственным способом предотвратить повреждение топлива.

Накопление продуктов деления также диктует необходимость останова. Изотопы с большим сечением захвата нейтронов, в частности ксенон-135, существенно влияют на реактивность активной зоны. При нестабильном режиме мощности ксеноновый эффект может вызвать как резкое подавление реакции, так и последующий неконтролируемый её рост. Плановая остановка позволяет стабилизировать нейтронно-физическое состояние и восстановить расчётный запас реактивности.

Физические ограничения материалов активной зоны являются дополнительным основанием для остановки. Облучение приводит к накоплению дефектов в кристаллической решётке топлива и конструкционных материалов, что снижает их теплопроводность и механическую стойкость. Превышение допустимых флюенсов нейтронов требует прекращения работы реактора для предотвращения хрупкого разрушения и потери герметичности твэлов.

Таким образом, остановка реактора обусловлена совокупностью нейтронно-физических, тепловых и материаловедческих факторов, при которых продолжение работы приводит к росту риска выхода параметров за проектные пределы и нарушению ядерной безопасности.

Типы остановки реактора: плановая, аварийная и холодная

Тип остановки ядерного реактора определяется исходным состоянием установки, скоростью изменения параметров и уровнем потенциальной опасности. Каждый режим имеет собственные физические цели, требования к системам безопасности и действиям персонала.

Плановая остановка выполняется при стабильных параметрах и заранее заданной последовательности операций. Основная задача – плавное снижение мощности без термомеханических перегрузок активной зоны. Рекомендуется поэтапное уменьшение мощности со скоростью не более 1–3 % от номинальной в минуту с обязательным контролем:

• положения органов регулирования и запаса реактивности;
• температуры топлива и теплоносителя;
• концентрации борной кислоты в первом контуре.

После достижения нулевой мощности реактор переводится в подкритическое состояние с расчётным запасом не менее 1 % Δk/k, что исключает повторную критичность при охлаждении.

Аварийная остановка применяется при резких отклонениях параметров или отказах оборудования. Она инициируется автоматической защитой и сопровождается мгновенным вводом всех стержней управления и защиты. Время срабатывания не должно превышать 2–4 секунд с момента достижения уставки. При этом приоритетными становятся:

• гарантированное подавление цепной реакции;
• сохранение целостности топлива за счёт немедленного отвода остаточного тепла;
• поддержание герметичности первого контура.

Персоналу запрещается вмешательство в логику защиты до полной стабилизации нейтронно-физических и теплогидравлических параметров.

Холодная остановка представляет собой конечный этап, при котором температура теплоносителя снижается до значений, близких к температуре окружающей среды, а давление в контуре минимально. Для безопасного перехода в это состояние требуется:

1. постепенное расхолаживание с ограничением температурных градиентов в корпусе реактора;
2. подтверждение длительной подкритичности без участия активных систем;
3. перевод систем охлаждения в режим длительного отвода остаточного тепла.

Холодная остановка позволяет выполнять инспекции, перегрузку топлива и ремонт оборудования без риска возобновления реакции и с минимальным радиационным воздействием.

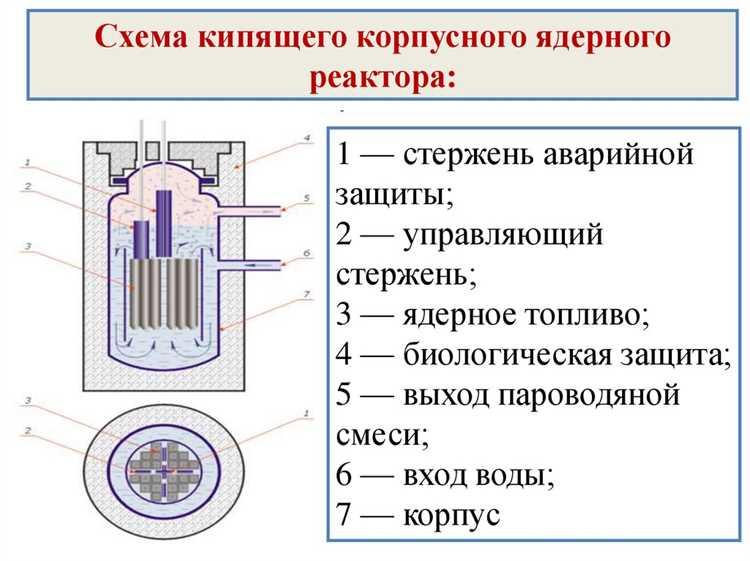

Роль управляющих стержней в прекращении цепной реакции

Критическим параметром является скорость ввода управляющих стержней. В режиме аварийной защиты конструкция предусматривает их перемещение в активную зону под действием силы тяжести или пружинных механизмов, что обеспечивает независимость от электроприводов. Для энергетических реакторов нормативное время полного погружения составляет 2–4 секунды, что позволяет остановить рост мощности до достижения опасных тепловых нагрузок.

Расположение и количество стержней рассчитываются таким образом, чтобы даже при отказе части системы обеспечивался гарантированный запас подкритичности. Практика проектирования требует, чтобы полное введение всех стержней формировало отрицательную реактивность, превышающую максимальный возможный ввод положительной реактивности от температурных и плотностных эффектов. Это исключает повторную критичность при охлаждении активной зоны.

В процессе эксплуатации особое внимание уделяется состоянию каналов перемещения стержней. Повышенное трение, деформация направляющих или накопление отложений могут увеличить время ввода и снизить эффективность остановки. Рекомендуется регулярная проверка свободного хода, контроль износа поглотителей и анализ времени срабатывания по данным регистраторов.

Таким образом, управляющие стержни выполняют не только функцию регулирования мощности, но и являются ключевым элементом ядерной безопасности, обеспечивающим быстрое и надёжное прекращение цепной реакции при любых допустимых и аварийных сценариях.

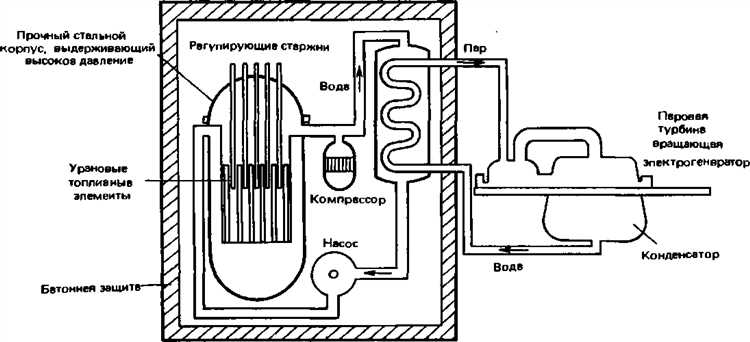

Использование борных растворов для подавления нейтронного потока

Борные растворы применяются как эффективное средство долговременного подавления нейтронного потока за счёт высокого сечения захвата тепловых нейтронов изотопом бор-10. В водо-водяных реакторах раствор борной кислоты вводится в теплоноситель первого контура, формируя равномерное отрицательное поле реактивности по всему объёму активной зоны.

Физический механизм действия основан на реакции захвата нейтрона ядром бор-10 с последующим распадом на альфа-частицу и литий, что полностью исключает повторное участие нейтрона в цепной реакции. Изменение концентрации бора позволяет точно регулировать запас подкритичности без механического перемещения элементов активной зоны, что особенно важно после аварийной или длительной остановки.

Эксплуатационная практика требует постоянного химического контроля: измерение концентрации бора должно выполняться независимыми методами с периодичностью не реже одного раза в смену в первые сутки после остановки. Это позволяет гарантировать стабильность нейтронно-физического состояния и поддерживать ядерную безопасность на протяжении всего периода останова.

Процедуры отвода остаточного тепловыделения после остановки

После прекращения цепной реакции деления в активной зоне сохраняется остаточное тепловыделение, обусловленное распадом продуктов деления и активации. В первые секунды после остановки его уровень составляет около 6–7 % от номинальной тепловой мощности реактора, через час – порядка 1,5 %, а спустя сутки – около 0,5 %. Эти значения требуют непрерывного и гарантированного отвода тепла независимо от состояния основных систем.

Первый этап отвода тепла реализуется за счёт штатной циркуляции теплоносителя в первом контуре. Поддержание расхода должно обеспечивать температуру оболочек твэлов ниже проектных пределов с запасом не менее 100 °C до начала интенсивного парообразования. Рекомендуется сохранять давление в контуре на уровне, исключающем кавитацию и локальное кипение, даже при снижении мощности циркуляционных насосов.

При недоступности основных насосов задействуются системы аварийного охлаждения активной зоны. Их расчётная производительность должна покрывать тепловую нагрузку не менее 2–3 % номинальной мощности в первые часы после остановки. Критически важно обеспечить автономность этих систем: источники электропитания, запасы воды и арматура должны оставаться работоспособными без внешней поддержки минимум 72 часа.

По мере снижения тепловыделения реактор переводится в режим расхолаживания. Темп снижения температуры корпуса и внутренних конструкций ограничивается значениями, исключающими термические напряжения и хрупкое разрушение металла. Практика эксплуатации показывает, что оптимальный градиент не должен превышать 30–50 °C в час для массивных элементов первого контура.

На всём протяжении отвода остаточного тепла обязательны непрерывный контроль температуры топлива, давления и уровня теплоносителя, а также регистрация всех отклонений от расчётных кривых. Соблюдение этих процедур позволяет предотвратить перегрев активной зоны и обеспечить стабильное и безопасное состояние реакторной установки после остановки.

Контроль критичности активной зоны в процессе остановки

На начальном этапе остановки ключевым параметром является глубина ввода органов управления и защиты. Полное погружение всех управляющих стержней должно формировать отрицательную реактивность, превышающую возможный положительный вклад от охлаждения топлива и теплоносителя. Практика эксплуатации требует подтверждения подкритичности по показаниям нейтронных детекторов сразу после завершения аварийного или планового глушения.

По мере снижения температуры возрастает плотность воды и эффективность замедления нейтронов, что может приводить к частичному восстановлению реактивности. Для компенсации этого эффекта используется борное регулирование, а также постоянный мониторинг нейтронного потока в широком диапазоне уровней мощности.

Измерения выполняются независимыми каналами нейтронного контроля, охватывающими как пусковой, так и подкритический диапазон. Несовпадение показаний между каналами рассматривается как потенциально опасное состояние и требует немедленного анализа. Рекомендуется фиксировать тренды изменения нейтронного потока, а не только его абсолютные значения.

На заключительном этапе остановки, при переходе в холодное состояние, подтверждение подкритичности должно сохраняться без участия активных систем. Это достигается сочетанием полного ввода стержней, повышенной концентрации борных растворов и отсутствия конфигурационных изменений в активной зоне. Такой подход обеспечивает ядерную безопасность на всём протяжении периода останова и последующего обслуживания реактора.

Требования к персоналу и автоматике при выполнении остановки

Эффективная и безопасная остановка ядерного реактора возможна только при чётком разграничении функций между персоналом и автоматическими системами. Приоритет в критических ситуациях всегда отводится автоматике: системы аварийной защиты должны срабатывать без участия оператора при превышении уставок по мощности, периоду реактора, давлению или температуре. Время реакции автоматики на опасное отклонение не должно превышать долей секунды с момента регистрации параметра.

Требования к персоналу заключаются в строгом соблюдении утверждённых алгоритмов. Оператор не должен вмешиваться в работу защит до завершения полного ввода органов управления и подтверждения подкритичности активной зоны. Основной задачей персонала после срабатывания защиты является верификация состояния реактора по независимым каналам контроля и поддержание условий для отвода остаточного тепловыделения.

Автоматические системы остановки должны обладать функциональной и физической независимостью. Каждый канал защиты обязан иметь собственные датчики, питание и логические элементы, исключающие общие причины отказа. Проектные требования предусматривают, что отказ одного канала не снижает способность реактора к безопасной остановке и удержанию подкритичности.

Персонал обязан регулярно подтверждать квалификацию, включая отработку сценариев плановой и аварийной остановки на полномасштабных тренажёрах. Рекомендуется не реже одного раза в год проводить тренировки с имитацией отказа отдельных систем, чтобы исключить неверные действия в условиях ограниченной информации и временного давления.

В процессе остановки особое значение имеет дисциплина ведения документации. Все команды, автоматические срабатывания и отклонения параметров должны фиксироваться в реальном времени. Это позволяет не только контролировать текущую безопасность, но и проводить последующий анализ, направленный на повышение надёжности взаимодействия персонала и автоматики при будущих остановках.

Риски и меры защиты при нарушении штатной остановки реактора

К основным физическим рискам при нештатной остановке относятся:

• неполный ввод управляющих стержней с формированием локальных зон повышенного нейтронного потока;
• рост реактивности при охлаждении теплоносителя без компенсации борным регулированием;
• перегрев топлива из-за потери циркуляции или запаздывания включения систем аварийного охлаждения;
• повышение давления в первом контуре вследствие остаточного тепловыделения.

Для минимизации этих рисков реализуется многоуровневая система защит, ориентированная на автоматическое предотвращение развития аварийного сценария. Приоритетные меры включают:

• автоматический повторный ввод сигналов аварийной защиты при отсутствии подтверждения полного глушения;
• независимое включение систем аварийного охлаждения активной зоны при превышении температурных уставок;
• автоматическое борирование первого контура для формирования дополнительного запаса отрицательной реактивности;
• ограничение действий персонала до стабилизации нейтронно-физических и теплогидравлических параметров.

Особое значение имеет ранняя диагностика отклонений. Рекомендуется анализировать не только абсолютные значения параметров, но и их производные – скорость изменения мощности, температуры топлива и давления. Быстрое выявление неблагоприятных трендов позволяет задействовать защитные функции до выхода параметров за проектные пределы.

После стабилизации состояния реактора персонал обязан выполнить поэтапный переход к безопасному режиму останова:

1. подтвердить устойчивую подкритичность по независимым каналам нейтронного контроля;
2. обеспечить гарантированный отвод остаточного тепловыделения с резервированием источников питания;
3. зафиксировать причины нарушения и параметры переходного процесса для последующего анализа.

Сочетание автоматических защит, строгих эксплуатационных процедур и подготовки персонала позволяет локализовать последствия нарушения штатной остановки и предотвратить развитие тяжёлых аварийных состояний.

Вопрос-ответ:

Почему после полной остановки реактора всё равно требуется активное охлаждение?

После ввода всех поглощающих стержней цепная реакция деления прекращается, однако тепловыделение сохраняется за счёт распада продуктов деления. В первые секунды его уровень достигает примерно 6–7 % от номинальной тепловой мощности, а через сутки снижается лишь до около 0,5 %. Без циркуляции теплоносителя это тепло способно привести к перегреву топлива и повреждению оболочек твэлов, поэтому системы отвода остаточного тепла продолжают работать длительное время.

Чем аварийная остановка физически отличается от плановой?

Плановая остановка выполняется при стабильных параметрах с постепенным снижением мощности и контролируемым вводом реактивности. Аварийная остановка инициируется автоматически при превышении уставок и сопровождается мгновенным вводом всех управляющих стержней за 2–4 секунды. При этом приоритет смещается от оптимизации режимов к немедленному подавлению нейтронного потока и сохранению целостности активной зоны.

Может ли реактор снова стать критическим после остановки?

Теоретически такой риск существует при сочетании охлаждения активной зоны, роста плотности теплоносителя и недостаточного запаса отрицательной реактивности. Для исключения этого сценария используются полное погружение стержней, борное регулирование и постоянный нейтронный контроль. Подкритичность подтверждается независимыми каналами и сохраняется с расчётным запасом на весь период расхолаживания.

Какую роль играет персонал, если основные действия выполняет автоматика?

Автоматика отвечает за быстрые реакции на опасные отклонения, однако персонал контролирует корректность срабатываний и дальнейшее ведение режима останова. Операторы подтверждают ввод защит, анализируют показания независимых систем, обеспечивают отвод остаточного тепла и фиксируют параметры переходного процесса. Ошибки на этом этапе способны осложнить состояние реактора, поэтому действия персонала строго регламентированы.
