Как сделать дорожки на плате

Дорожки на печатной плате формируют электрические соединения между компонентами и напрямую влияют на работоспособность устройства. Ошибки на этом этапе приводят к обрывам, перегреву меди или наводкам. Поэтому важно заранее учитывать способ изготовления платы, толщину фольги, предполагаемые токи и плотность монтажа.

Для домашних условий чаще всего применяются лазерно-утюжная технология, фоторезист или ручная прорисовка маркером. Каждый вариант требует разной точности, набора инструментов и времени. Например, при использовании ЛУТ критично качество тонера и давление при переносе, а при работе с фоторезистом – равномерность засветки и выдержка в проявителе.

Ширина дорожек подбирается исходя из тока и толщины медного слоя. Для стандартной фольги 35 мкм дорожка шириной 1 мм выдерживает около 2 А без заметного нагрева. Зазоры между дорожками зависят от рабочего напряжения и чистоты травления: при 12–24 В обычно достаточно 0,3–0,4 мм, но при ручных методах лучше закладывать запас.

Не менее важна подготовка поверхности платы. Медь должна быть очищена от окислов и жира, иначе рисунок будет отслаиваться при травлении. После формирования дорожек плата проверяется на разрывы, а затем лудится для защиты меди и упрощения пайки. Такой подход позволяет получить плату, пригодную для сборки и дальнейшей эксплуатации.

Определение метода нанесения дорожек для домашних условий

Лазерно-утюжная технология подходит при наличии лазерного принтера и бытового утюга или термопресса. Минимальная стабильная ширина дорожек обычно составляет 0,3–0,4 мм, зазоры – от 0,25 мм. Качество сильно зависит от типа бумаги и тонера, поэтому перед основной платой рекомендуется пробный перенос.

Фоторезист используют, когда нужна повторяемость и аккуратные края дорожек. При работе с плёночным фоторезистом реально получить дорожки шириной 0,2 мм и меньше. Потребуются источник ультрафиолета, проявитель и точный контроль времени засветки. Метод оправдан при сложной разводке и корпусах SMD.

Ручная прорисовка маркером или лаком применяется для простых схем и ремонта. Точность ограничена толщиной пишущего наконечника и устойчивостью покрытия к травителю. Такой способ подходит для макетов, где ширина дорожек превышает 0,8–1 мм и отсутствуют плотные участки.

Механическая фрезеровка дорожек возможна при наличии ЧПУ или гравера. Метод исключает травление, но требует точной калибровки инструмента и жёсткого крепления платы. Минимальный зазор определяется диаметром фрезы и обычно начинается от 0,2–0,3 мм.

При выборе метода следует учитывать не только желаемую точность, но и время на подготовку, количество плат и допуски схемы. Для разовых проектов часто достаточно ЛУТ, а при регулярном изготовлении плат с мелким шагом оправдан переход на фоторезист или фрезеровку.

Подготовка текстолита: резка платы и очистка медной поверхности

Подготовка начинается с точной разметки заготовки. Размер платы лучше задавать с запасом 2–3 мм по периметру, чтобы после травления и сверления можно было убрать неровные края. Для резки стеклотекстолита подходят ножовка по металлу, мини-дрель с отрезным диском или канцелярский нож при толщине до 1 мм. При использовании ножа делают 6–10 глубоких проходов по линейке с обеих сторон, после чего заготовку аккуратно ломают по линии надреза.

После резки кромки платы обрабатывают мелкой наждачной бумагой с зерном P240–P400. Это убирает расслоение стеклоткани и заусенцы, которые мешают плотному прилеганию платы при переносе рисунка. Особое внимание уделяют углам: острые края часто становятся источником сколов медной фольги.

Очистка медной поверхности требуется для удаления оксидной плёнки и следов заводской консервации. Для механической очистки используют абразивную губку или наждачную бумагу P600–P1000, двигаясь круговыми движениями без сильного давления. Задача – получить равномерную матовую поверхность без глубоких царапин, которые могут нарушить геометрию тонких дорожек.

После абразивной обработки плату промывают тёплой водой и обезжиривают. Подходят изопропиловый спирт, ацетон или технический спирт без добавок. Раствор наносят безворсовой салфеткой, избегая касания меди пальцами. Даже небольшие жировые пятна приводят к отслоению тонера или фоторезиста в процессе травления.

Перед нанесением рисунка плата должна быть полностью сухой и иметь равномерный цвет меди без тёмных пятен. Если заготовка хранится дольше нескольких часов, её лучше держать в чистом пакете или завернуть в бумагу, чтобы предотвратить повторное окисление поверхности.

Разработка схемы разводки дорожек в CAD-программе

Разводка начинается с выбора программы, поддерживающей задание правил платы и экспорт в формат для печати. Для домашних проектов подходят KiCad, EasyEDA или Sprint-Layout. Перед трассировкой задают параметры платы: толщину меди 35 мкм, минимальную ширину дорожек, допустимые зазоры и диаметр сверловки. Эти значения должны соответствовать выбранному способу переноса рисунка.

Ширину дорожек задают исходя из тока. Для сигналов достаточно 0,3–0,4 мм, для питания 5 В с током до 1 А – не менее 0,6–0,8 мм, для 2 А – около 1 мм при односторонней плате. В CAD-программе эти значения фиксируют в правилах, чтобы избежать случайных сужений при ручной трассировке.

Разводку выполняют преимущественно под углами 45 градусов. Резкие повороты под 90 градусов создают локальные сужения меди и осложняют травление. Для односторонних плат заранее планируют перемычки, используя отдельный слой или специальные обозначения.

Настройка ширины дорожек и расстояний между ними

Ширина дорожек и зазоры между ними определяют надежность платы и предотвращают перегрев меди или короткие замыкания. Настройка выполняется с учётом тока, материала и метода переноса рисунка.

Рекомендации по ширине дорожек:

• Сигнальные линии с током до 0,5 А: 0,3–0,4 мм.
• Линии питания до 1 А: 0,6–0,8 мм.
• Линии питания до 2 А: около 1 мм при медном слое 35 мкм.
• Для толстого меди 70 мкм минимальная ширина можно уменьшить на 10–15% при том же токе.

Рекомендации по зазорам между дорожками:

• Низковольтные цепи (до 12 В): 0,25–0,3 мм.
• Среднее напряжение (12–24 В): 0,3–0,4 мм.
• Высокое напряжение (более 24 В): не менее 0,5 мм.
• При ручном нанесении тонером или маркером лучше добавить 0,1–0,2 мм запаса.

В CAD-программе ширину дорожек и минимальные зазоры задают через правила дизайна (DRC). После установки этих параметров трассировка автоматически ограничивает сужения и пересечения. Для многослойных плат важно контролировать, чтобы линии на соседних слоях не были смещены ближе минимального зазора.

Дополнительно стоит учитывать тепловое расширение и плотность монтажа:

1. Плотные участки SMD требуют увеличения зазоров на 0,05–0,1 мм.
2. Дорожки с большим током размещают короткими и прямыми, чтобы снизить сопротивление и нагрев.
3. На длинных линиях питания рекомендуется использовать параллельные дорожки для снижения падения напряжения.

Точное соблюдение этих параметров позволяет избежать дефектов после травления и обеспечивает стабильную работу платы при эксплуатации.

Перенос рисунка дорожек на плату выбранным способом

Для переноса рисунка на плату используют несколько проверенных методов, каждый из которых требует точного соблюдения технологии. При лазерно-утюжной технологии (ЛУТ) изображение распечатывают на глянцевой бумаге лазерным принтером с зеркальной ориентацией. Бумагу накладывают на медь, фиксируют и прогревают утюгом при температуре 180–200 °C с давлением 1–2 кг на площадь 100 см² в течение 3–5 минут. После остывания бумагу аккуратно смачивают и снимают, оставляя тонер на меди.

При работе с фоторезистом плёнку с рисунком накладывают на покрытую фоторезистом плату. Засветку проводят источником УФ с мощностью 10–15 мВт/см² на расстоянии 10–15 см, выдержка 2–5 минут в зависимости от толщины фоторезиста. После проявления удаляется незащищённая плёнка, оставляя рисунок для травления.

Ручная прорисовка маркером или лаком требует устойчивой руки и равномерного нанесения. Толщина линии маркера должна соответствовать минимальной ширине дорожки, обычно 0,8–1 мм. Для равномерного покрытия лучше наносить несколько тонких слоёв с сушкой между ними.

После переноса рисунка проверяют целостность линий и отсутствие разрывов или сгустков. Повреждённые участки корректируют тонкой кистью с лаком или тонером. Края дорожек должны быть четкими, без подтёков, чтобы при травлении не возникли дефекты.

Совет: перед основной платой рекомендуется выполнить тестовый перенос на кусочке текстолита, чтобы убедиться в правильности температуры, давления и времени засветки. Это снижает риск повреждения основной платы и обеспечивает стабильное качество дорожек.

Травление меди и контроль целостности дорожек

Травление проводят в растворе хлорного железа или персульфата аммония при температуре 25–35 °C. Плату погружают медной стороной вниз и периодически аккуратно перемещают, чтобы раствор равномерно обрабатывал всю поверхность. Время травления зависит от толщины меди: для стандартного слоя 35 мкм обычно достаточно 10–15 минут. Толстые дорожки или медь 70 мкм могут потребовать 20–25 минут.

Контролируют процесс визуально через прозрачный контейнер или извлекая плату на короткое время. Дорожки должны оставаться четкими и непрерывными, без подрезов или дырок. При обнаружении тонких мест или разрывов процесс травления прекращают и сразу промывают плату водой.

После завершения травления плату промывают тёплой водой для удаления остатков раствора, затем обезжиривают изопропиловым спиртом. Цель – удалить все следы химикатов и предотвратить дальнейшее окисление меди. Даже небольшое загрязнение приведёт к плохой пайке и возможным коротким замыканиям.

Для проверки целостности дорожек используют мультиметр в режиме прозвонки. Каждое соединение проверяют между контактными точками, особенно на длинных и питательных линиях. При обнаружении разрывов или сильного сужения меди проблемные участки восстанавливают лужением или дополнительным нанесением меди лаком.

Для более сложных плат рекомендуется проверять однородность толщины дорожек с помощью микрометра или штангенциркуля, чтобы убедиться, что токовые линии выдерживают расчетные нагрузки без перегрева.

Очистка платы от защитного слоя после травления

После травления на плате остаётся тонер, фоторезист или лак, который использовался для защиты дорожек. Его удаление необходимо для подготовки меди к лужению и пайке. Для тонера используют ацетон или спирт без добавок. Платy протирают мягкой безворсовой салфеткой до полного исчезновения черного слоя.

Фоторезист удаляют специальным проявителем или раствором щёлочи, например 5–10% гидроксида натрия при комнатной температуре. Плату погружают на 2–5 минут и периодически проверяют состояние медных дорожек. После снятия фоторезиста промывают водой и обезжиривают спиртом.

После полной очистки поверхность проверяют на наличие остатков защитного слоя и повреждений. Любые пятна или царапины удаляют мягкой губкой или повторным растворителем, затем плату сушат при комнатной температуре без нагрева. Чистая медь обеспечивает надежное лужение и качественную пайку компонентов.

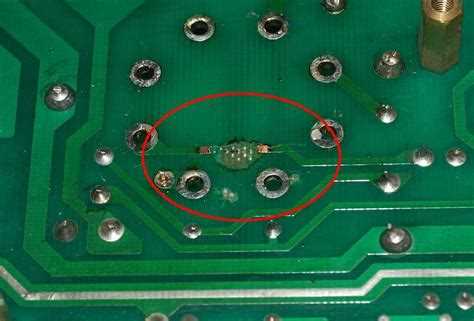

Лужение дорожек и проверка платы перед пайкой

Лужение обеспечивает защиту меди от окисления и улучшает смачивание при пайке. Для плат с толщиной меди 35 мкм используют припой 60/40 с канифолью или жидким флюсом. Слой припоя на дорожках должен быть равномерным и не превышать 0,2 мм, чтобы избежать замыканий на соседних линиях.

Пошаговые рекомендации по лужению:

• Разогреть паяльник до 320–350 °C.
• Нанести тонкий слой канифоли на все дорожки.
• Прогладить дорожки припоем, равномерно распределяя металл без подтёков.
• Для мелких SMD-линий использовать жидкий флюс и оплавление феном.

Проверка платы перед пайкой включает:

1. Визуальный осмотр под увеличением на наличие подтёков, пробоин и неровностей.
2. Прозвонку мультиметром каждой дорожки, особенно линий питания и длинных соединений.
3. Контроль толщины припоя на токовых дорожках: для линий более 1 А слой припоя не менее 0,1 мм.
4. Исправление обнаруженных дефектов: подтёки убирают впитывающей лентой или медной щёткой, обрывы восстанавливают дополнительным припоем.

После завершения лужения и проверки плата полностью готова к монтажу компонентов и пайке без риска повреждения дорожек или возникновения коротких замыканий.
