Как подключить звуковую карту pci к pci e

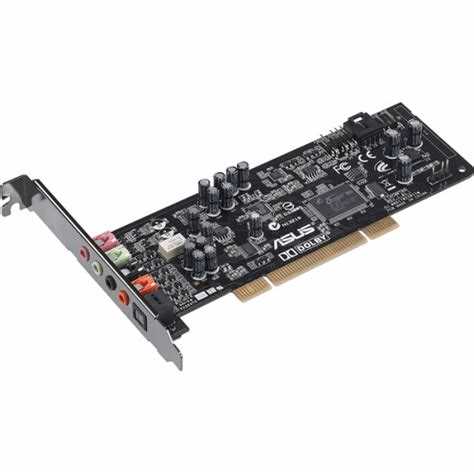

Звуковые карты PCI остаются востребованными для профессиональной работы с аудио, несмотря на широкое распространение PCI Express. Основная сложность подключения заключается в различии интерфейсов: PCI использует параллельную шину, а PCI Express – последовательную. Без специального переходника прямая установка невозможна.

Для работы с PCI-картой через слот PCI Express требуется адаптер, поддерживающий преобразование сигнала. На рынке доступны решения с различной пропускной способностью: стандартный PCI x1 через PCIe x1 обеспечивает достаточную скорость для многоканального звука с разрешением до 24 бит и частотой дискретизации до 192 кГц.

При подготовке к установке важно проверить версию материнской платы и свободные слоты. Некоторые платы ограничены по пропускной способности PCIe x1, что может повлиять на качество воспроизведения и задержку. Физическая установка требует аккуратного закрепления карты и подключения аудиовыходов к системе, включая внутренние кабели к передней панели корпуса при необходимости.

После подключения адаптера и карты следует установить совместимые драйверы. Многие звуковые карты PCI используют универсальные драйверы Windows или Linux, но для оптимального качества звука рекомендуется скачать последнюю версию с сайта производителя. Проверка работы включает тестирование всех выходов и настройку частоты дискретизации под конкретные задачи.

Проверка совместимости звуковой карты и материнской платы

Перед установкой PCI-звуковой карты в слот PCI Express необходимо убедиться, что оборудование поддерживает работу через адаптер или переходник. Несовместимость может привести к отсутствию сигнала или нестабильной работе.

Основные шаги проверки совместимости:

• Определение разъема материнской платы: уточните количество и тип слотов PCI Express (x1, x4, x8, x16), чтобы выбрать подходящий адаптер для PCI-карты.
• Версия PCI и PCI Express: стандарт PCI 2.2 и выше совместим с большинством адаптеров. Устаревшие карты PCI 1.0 могут не работать из-за разницы сигналов и питания.
• Проверка длины карты: длинные PCI-карты могут не помещаться в корпус при установленной видеокарте или других платах.
• Энергопотребление: уточните, требуется ли дополнительное питание для карты. Некоторые старые PCI-карты используют отдельный разъем Molex, которого нет на новых материнских платах.

Рекомендуется сверить идентификаторы PCI-карты с документацией материнской платы или использовать программы типа CPU-Z и HWiNFO для проверки поддержки адаптеров и наличия необходимых шлейфов.

Если материнская плата поддерживает только PCI Express, но адаптер выбран неправильно, карта может не определяться системой. Поэтому важно заранее уточнять модель адаптера и его совместимость с конкретной PCI-картой.

Подготовка слота PCI Express для установки PCI-карты

Перед установкой PCI-звуковой карты через адаптер важно правильно подготовить слот PCI Express на материнской плате. Неправильная подготовка может привести к повреждению контактов или нестабильной работе устройства.

Рекомендации по подготовке:

1. Отключение питания: полностью выключите компьютер и отключите блок питания от сети. Это предотвращает короткое замыкание при установке карты.

2. Очистка слота: используйте сжатый воздух или антистатическую кисть для удаления пыли и мелких частиц из слота PCI Express. Загрязнения могут мешать контакту адаптера.

3. Проверка фиксаторов: убедитесь, что защелка на конце слота свободна и не заедает. Она должна фиксировать адаптер после установки, предотвращая смещение карты.

4. Доступ к слоту: при необходимости снимите соседние платы или кабели, чтобы адаптер и карта могли быть установлены без перекосов и давления на разъемы.

5. Выбор подходящего слота: для PCI x1 адаптера используйте слот PCIe x1 или длинный x16. Пропускная способность x1 достаточна для многоканального аудио до 24 бит и 192 кГц.

После выполнения этих действий слот PCI Express готов к установке адаптера для PCI-звуковой карты. Это обеспечивает надежное соединение и стабильную работу устройства.

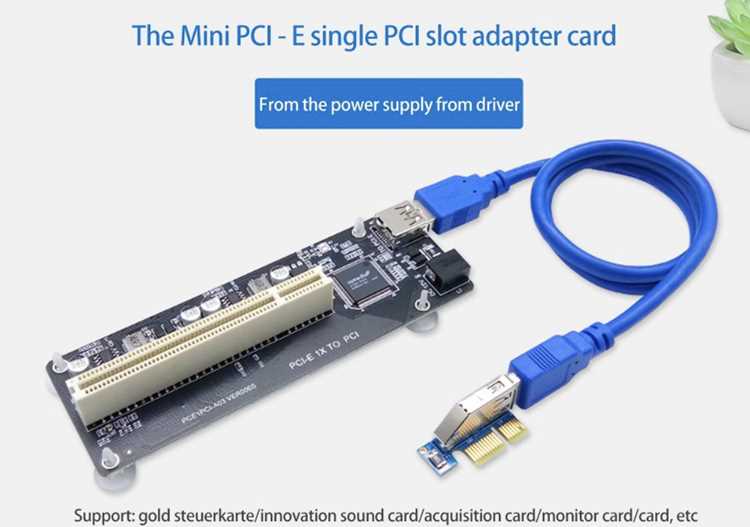

Использование переходника или адаптера для PCI в PCI Express

Для установки PCI-звуковой карты в слот PCI Express требуется специальный адаптер, который преобразует параллельный сигнал PCI в последовательный PCIe. Без него карта не будет определяться системой.

Типы адаптеров:

• PCI в PCIe x1: обеспечивает пропускную способность до 250 МБ/с, достаточно для многоканального аудио 24 бит и 192 кГц.
• PCI в PCIe x4/x8: применяется при использовании длинных карт или требовании дополнительного питания через адаптер.

Рекомендации по выбору адаптера:

• Убедитесь, что адаптер поддерживает вашу версию PCI-карты (обычно 2.2 или 2.3).
• Проверьте наличие дополнительных разъемов питания, если карта потребляет более 25 Вт.
• Обратите внимание на длину адаптера – она должна соответствовать доступному пространству корпуса и соседним платам.

Установка адаптера требует аккуратного выравнивания контактов PCI и PCIe. После подключения адаптера карта фиксируется защелкой слота PCIe, а при необходимости подключаются внутренние аудиокабели.

Использование качественного адаптера минимизирует риск потери сигнала и гарантирует стабильную работу звуковой карты на современной материнской плате с PCI Express.

Физическая установка карты в слот и фиксация

После подготовки слота PCI Express и выбора подходящего адаптера можно переходить к установке PCI-звуковой карты. Правильная фиксация обеспечивает стабильное соединение и предотвращает повреждение контактов.

Пошаговая инструкция:

1. Выравнивание карты: удерживайте карту под углом 30–45° и совместите контакты PCI с адаптером или переходником.
2. Вставка карты: плавно надавите на верхнюю часть карты до щелчка фиксатора на слоте PCI Express. Контакты должны войти полностью, без перекоса.
3. Фиксация винтом: закрепите металлическую пластину карты винтом к корпусу, чтобы предотвратить смещение при подключении кабелей или вибрации.
4. Проверка выравнивания: убедитесь, что карта не выступает над соседними слотами и адаптер не перекошен.

Дополнительно рекомендуется подключить внутренние аудиокабели перед окончательной фиксацией корпуса, если карта имеет разъемы для фронтальной панели или дополнительных входов/выходов.

После установки карта должна быть плотно зафиксирована, а адаптер надежно удерживать PCI-контакты в слоте PCI Express. Неплотная фиксация может вызвать сбои при работе аудиоустройств.

Подключение аудиовыходов и внутренней проводки

После установки PCI-звуковой карты через адаптер важно корректно подключить все аудиовыходы и внутренние кабели. Это необходимо для полноценной работы фронтальных и задних аудиопанелей, а также дополнительных устройств, таких как микрофоны или наушники.

Основные шаги подключения:

После подключения всех кабелей рекомендуется включить систему и проверить работу всех каналов через встроенный тест звука или специальное программное обеспечение.

Установка драйверов и проверка работы карты

После физической установки PCI-звуковой карты и подключения всех проводов необходимо установить соответствующие драйверы для правильной работы устройства. От правильности драйверов зависит совместимость с операционной системой и стабильность работы звука.

Шаги для установки драйверов:

1. Скачивание драйверов: Перейдите на официальный сайт производителя звуковой карты или используйте компакт-диск, который был в комплекте с картой. Рекомендуется всегда скачивать самые актуальные драйверы с сайта производителя.
2. Установка драйверов: Запустите установочный файл и следуйте инструкциям. В процессе установки возможно потребуется перезагрузка системы для корректного завершения процесса.
3. Проверка устройства: После установки драйверов откройте «Диспетчер устройств» (в Windows) и убедитесь, что звуковая карта отображается без ошибок. В разделе «Звуковые, видео и игровые устройства» должно быть указано название вашей карты.
4. Тестирование: Запустите тестовое воспроизведение звука через настройки системы или с помощью сторонних утилит (например, AIDA64 или DPC Latency Checker). Проверьте все выходы, включая фронтальную панель и задние порты.

Если после установки драйверов звуковая карта не функционирует должным образом, попробуйте:

• Переустановить драйверы, убедившись, что они совместимы с версией вашей операционной системы.
• Проверить настройки BIOS/UEFI на наличие опций, которые могут ограничивать работу PCI-устройств.
• Использовать стандартные драйверы операционной системы, если драйверы от производителя вызывают проблемы.

После успешной установки и проверки драйверов звуковая карта готова к полноценной эксплуатации. Важно периодически обновлять драйверы для получения улучшений производительности и исправлений ошибок.

Вопрос-ответ:

Можно ли подключить звуковую карту PCI в слот PCI Express без переходника?

Нет, звуковая карта с интерфейсом PCI не подходит для слота PCI Express без переходника или адаптера. Эти два интерфейса имеют различные физические и электрические характеристики. Для подключения PCI-карты к PCI Express потребуется специальный адаптер, который преобразует сигнал между этими двумя стандартами.

Какие драйверы нужны для звуковой карты PCI, установленной через адаптер PCI Express?

Драйверы для звуковой карты должны соответствовать модели самой карты, а не интерфейсу подключения. Обычно такие драйверы можно найти на официальном сайте производителя карты. Важно выбрать драйверы, подходящие для вашей операционной системы, иначе карта может не работать корректно или не распознаваться системой.

Как проверить, что адаптер PCI to PCIe подходит для моей звуковой карты?

Проверьте технические характеристики вашей звуковой карты и адаптера. Убедитесь, что адаптер поддерживает тип карты PCI и соответствует ее физическим параметрам. Для карты PCI x1 обычно используется адаптер PCIe x1. Также проверьте, какой разъем питания требуется для вашей звуковой карты, чтобы адаптер мог обеспечить нужное питание. Информацию можно найти в документации к адаптеру или на сайте производителя.

Какие проблемы могут возникнуть при подключении PCI карты через адаптер к PCIe слоту?

Одной из частых проблем является несовместимость драйверов, которые могут не распознать карту, если установлены неправильные или устаревшие версии. Также возможны проблемы с недостаточной пропускной способностью адаптера, если карта требует больше ресурсов, чем может предоставить адаптер. В некоторых случаях адаптеры могут иметь ограничение по мощности, что может повлиять на работу карты, особенно если она требует внешнего питания.

Как правильно закрепить PCI-звуковую карту в корпусе после установки?

После того как звуковая карта установлена в слот и адаптер правильно подключен, необходимо закрепить карту в корпусе с помощью винта. Для этого отогните металлическую пластину карты в слот, совместите её с крепежным отверстием на задней панели корпуса и закрутите винт. Это обеспечит надежную фиксацию карты и предотвратит её смещение или повреждение во время работы компьютера.

Нужен ли специальный переходник для подключения звуковой карты PCI к слоту PCI Express?

Да, для подключения звуковой карты с интерфейсом PCI к слоту PCI Express необходимо использовать переходник или адаптер. Это связано с тем, что PCI и PCI Express имеют разные физические и электрические характеристики. Переходник преобразует сигналы между этими интерфейсами, позволяя использовать старую PCI-карту на новой материнской плате с PCIe слотами. Важно выбрать адаптер, который поддерживает вашу карту и соответствующий тип PCI Express слота (обычно x1 для карт PCI).
