Как паять медные трубки холодильника

Медные трубки в холодильнике работают под давлением до 15–25 бар и контактируют с хладагентом, поэтому даже микротрещина или некачественное соединение приводит к утечке и остановке охлаждения. В бытовых моделях чаще всего повреждаются участки после вибрации компрессора, заводских изгибов или механического воздействия при разморозке. В таких случаях пайка позволяет восстановить герметичность без полной замены контура.

Для ремонта применяют мягкую или твердую пайку в зависимости от диаметра трубки и места повреждения. Тонкие капиллярные трубки требуют аккуратного нагрева и припоя с низкой температурой плавления (180–250 °C), тогда как магистральные линии допускают использование серебросодержащих припоев с рабочим диапазоном выше 600 °C. Ошибка в выборе материалов может привести к пережогу меди или образованию пор в шве.

Перед началом работ холодильник полностью отключают от сети, а участок пайки освобождают от давления и остатков хладагента. Поверхность меди зачищают до чистого металла, удаляя оксидную пленку, которая препятствует смачиванию припоем. Без тщательной подготовки даже правильно выполненный нагрев не даст герметичного соединения.

Сам процесс пайки требует контроля температуры, равномерного прогрева и точного момента подачи припоя. Перегрев приводит к оплавлению стенок трубки, а недостаточный нагрев – к холодному шву, который разрушается при первом запуске компрессора. После остывания соединение проверяют на утечки и только затем возвращают холодильник в рабочий режим.

Определение места утечки хладагента на медной трубке

Поиск утечки начинают с визуального осмотра всех доступных медных трубок, особенно в зонах изгибов, заводских соединений и рядом с компрессором. Наличие масляных пятен, потемнений или зеленоватого налёта почти всегда указывает на микротрещину: компрессорное масло выходит вместе с хладагентом и оседает на поверхности меди.

Для подтверждения используют мыльный раствор с высокой концентрацией моющего средства. Его наносят кистью или губкой на подозрительные участки после кратковременного запуска компрессора. Появление мелких пузырей сигнализирует о месте разгерметизации. Метод подходит для трубок диаметром от 6 мм и выше, где утечка имеет достаточный расход.

Капиллярные трубки проверяют иначе, так как пузырьковая диагностика часто не даёт результата. В этом случае применяют электронный течеискатель, настроенный под тип хладагента (R134a, R600a и другие). Датчик медленно проводят вдоль трубки на расстоянии 3–5 мм, задерживаясь в местах пайки и креплений.

При отсутствии оборудования утечку выявляют по косвенным признакам: испаритель покрывается инеем неравномерно, компрессор работает без остановки, а давление на всасывании заметно ниже нормы. После локализации повреждённого участка трубку отмечают маркером и только затем приступают к подготовке поверхности под пайку.

Подготовка холодильника к пайке и требования к безопасности

Перед пайкой холодильник полностью обесточивают, вынимая вилку из розетки, и обеспечивают свободный доступ к ремонтируемому участку. Корпус отодвигают от стены минимум на 60 см, заднюю защитную решётку демонтируют. Работы проводят только в хорошо проветриваемом помещении, так как остатки хладагента и флюса выделяют пары при нагреве.

Далее систему освобождают от давления. При наличии сервисного штуцера хладагент стравливают контролируемо, избегая резкого выхода газа. Для моделей без клапана повреждённый участок аккуратно вскрывают трубным резаком, не допуская деформации меди. Работа с замкнутым контуром под давлением недопустима.

Обязательные меры безопасности включают:

• использование защитных очков для предотвращения попадания брызг припоя и флюса;
• термостойкие перчатки при работе с горелкой;
• удаление из зоны нагрева пластиковых деталей, проводки и теплоизоляции;
• наличие огнетушителя или плотной негорючей ткани рядом с рабочим местом.

Перед нагревом трубку очищают от пыли, масла и остатков изоляции на расстоянии не менее 5–7 см от места пайки. Внутреннюю полость осушают продувкой сухим воздухом или азотом, чтобы исключить образование окалины. Наличие влаги внутри трубки приводит к дефектам шва и последующим утечкам.

Проверочный порядок перед пайкой:

1. компрессор отключён и остыл;
2. давление в контуре отсутствует;
3. рабочая зона очищена и зафиксирована;
4. инструменты и материалы подготовлены и находятся под рукой.

Выбор припоя и флюса для ремонта медных трубок холодильника

Для пайки медных трубок холодильника применяют припои, совместимые с медью и рассчитанные на работу под давлением. Для трубок диаметром до 6 мм используют мягкие припои на основе олова с добавками меди или серебра (Sn97Cu3, SnAg3), температура плавления которых находится в диапазоне 220–230 °C. Они подходят для локального ремонта и снижают риск прожога тонких стенок.

Магистральные трубки диаметром 8–12 мм паяют твёрдыми припоями с содержанием серебра 5–15 %. Такие составы (Ag5–Ag15) плавятся при 620–700 °C и формируют прочный шов, устойчивый к вибрации компрессора. Припои без кадмия выбирают обязательно, так как кадмий выделяет токсичные пары при нагреве.

Флюс подбирают строго под тип припоя и меди. Для мягкой пайки используют активные флюсы на основе органических кислот, рассчитанные на температуру до 300 °C. Они быстро удаляют оксидную плёнку и не требуют сильного перегрева. Для твёрдой пайки применяют борные или фторборные флюсы, сохраняющие активность при высоких температурах и предотвращающие окисление меди в зоне нагрева.

Недопустимо использовать флюсы, предназначенные для электроники или оцинкованных поверхностей. Их остатки вызывают коррозию трубки и разрушают шов изнутри. После пайки флюс обязательно удаляют механически и промывкой, так как его следы продолжают химическую реакцию даже при комнатной температуре.

При выборе материалов учитывают тип хладагента. Для систем с R600a и R134a применяют только припои и флюсы, не вступающие в реакцию с компрессорным маслом. Несовместимость приводит к загрязнению контура и отказу компрессора после заправки.

Инструменты для пайки медных трубок в бытовых условиях

Качество пайки напрямую зависит от набора инструментов и их соответствия диаметру трубок. Для ремонта холодильника подходят компактные устройства, позволяющие точно контролировать нагрев и не перегружать металл.

Основной комплект включает:

• газовую горелку с тонкой регулировкой пламени и насадкой для направленного нагрева;
• баллон с пропан-бутановой или MAP-газовой смесью для достижения стабильной температуры;
• трубный резак с роликовым механизмом, обеспечивающий ровный срез без заусенцев;
• набор металлических щёток или абразивных губок для зачистки меди;
• калибратор или развертку для восстановления геометрии трубки после резки.

Для точной работы с тонкими участками используют вспомогательные инструменты:

• пинцет или зажимы для удержания припоя и фиксации трубки;
• термостойкий экран или лист асбестового картона для защиты окружающих деталей;
• щуп или шило для нанесения флюса в узких зонах.

Контроль результата обеспечивают измерительные и проверочные средства:

• манометрический коллектор для оценки давления после ремонта;
• электронный течеискатель или набор для пузырьковой проверки;
• инфракрасный термометр для отслеживания температуры зоны пайки.

Перед началом работ проверяют исправность горелки, отсутствие утечек газа и плавность регулировки пламени. Инструменты размещают так, чтобы во время пайки не приходилось менять положение рук, снижая риск перегрева трубки или смещения соединения.

Очистка и обезжиривание медной трубки перед пайкой

Перед пайкой поверхность медной трубки очищают до чистого металла на участке 30–50 мм от места соединения. Используют мелкозернистую наждачную бумагу P320–P600, латунную щётку или абразивную губку, снимая оксидную плёнку и потемнения. Продольные царапины и сильное заусенцевание недопустимы, они создают каналы для утечки хладагента.

После механической очистки трубку обезжиривают, используя ацетон, изопропиловый спирт или специализированные очистители для холодильных систем. Салфетку применяют без ворса, тщательно удаляя следы масла, пыли и старого флюса. Бензин и растворители с масляными примесями не применяют, чтобы избежать образования пор в шве.

Внутреннюю полость трубки продувают сжатым воздухом или азотом в течение 10–15 секунд, удаляя остатки масла и влаги. Контакт с руками после очистки исключают, чтобы не занести жир или пот. Флюс наносят тонким слоем сразу перед прогревом, минимизируя окисление меди до момента пайки.

Тщательная подготовка поверхности обеспечивает равномерное смачивание припоя и прочность шва, снижая риск повторной утечки под давлением компрессора.

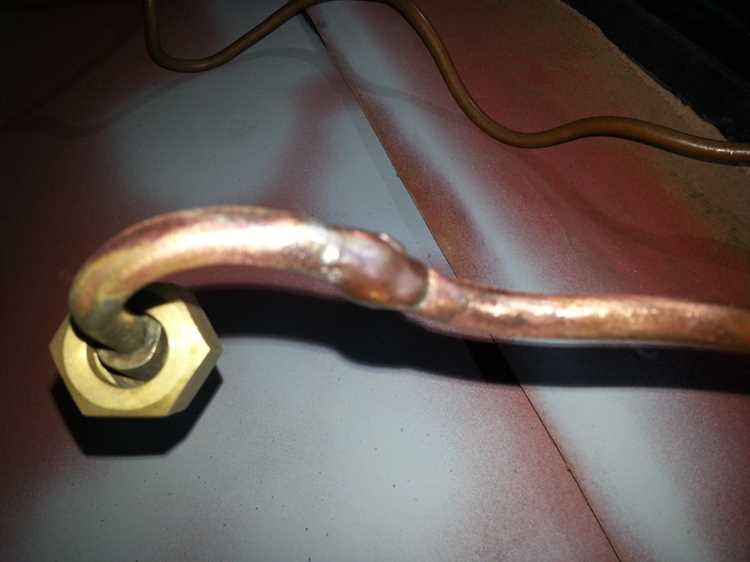

Техника прогрева медной трубки и нанесения припоя

Прогрев медной трубки начинают равномерно, направляя пламя горелки вдоль всего ремонтного участка, избегая концентрирования огня на одном месте. Для трубок диаметром до 6 мм используют мягкий припой с температурой плавления 220–230 °C, для магистральных линий – серебросодержащий припой с температурой 600–700 °C. Перегрев стенки приводит к деформации или образованию пор в шве.

Контроль температуры осуществляют на ощупь или инфракрасным термометром: поверхность должна быть горячей, но не оплавленной, а флюс – активно прозрачным и жидким. После достижения рабочей температуры припой подносят к шву, а не к пламени. Он растекается по медной трубке, заполняя соединение капиллярным эффектом. Подача припоя на холодный металл создаёт холодный шов, который не выдерживает давление.

При работе с тонкими трубками паяльник или мелкая горелка помогают локально контролировать нагрев. Для толстых трубок используют круговое прогревание, перемещая пламя по окружности с шагом 2–3 см, чтобы припой равномерно обтёк соединение со всех сторон. Шов формируют без избыточного слоя, излишки удаляют чистой медной щёткой до застывания припоя.

После нанесения припоя трубку оставляют остывать естественным образом 3–5 минут, избегая принудительного охлаждения. Резкое охлаждение вызывает микротрещины, которые приведут к повторной утечке хладагента при первом запуске компрессора.

Проверка герметичности пайки после остывания соединения

После полного остывания медной трубки проводят контроль герметичности соединения. Работы выполняют при нормальной температуре воздуха, избегая резких колебаний. Основные методы проверки включают визуальный осмотр и тестирование давлением.

Для визуального контроля используют мыльный раствор или специализированный индикаторный флюс. Пузырьки на поверхности шва сигнализируют о микротрещинах или неполном заполнении припоя. Проверку выполняют на каждом соединении после всех этапов пайки.

Тестирование давлением проводят с помощью азота или воздуха через редуктор с манометром. Давление подбирают согласно характеристикам трубки и типу хладагента. Таблица ниже показывает рекомендуемые значения для бытовых холодильников:

Манометр держат под давлением 5–10 минут, наблюдая за падением показаний. Любое снижение давления требует повторной пайки или зачистки шва. После успешной проверки соединение промывают от остатков флюса и приступают к заправке хладагента.

Типичные ошибки при пайке медных трубок холодильника и способы их избежать

Перегрев меди: сильное локальное нагревание приводит к истончению стенки и образованию пор. Избегают, прогревая трубку равномерно по окружности и контролируя температуру инфракрасным термометром или ощущением пламени. Для тонких трубок используют мягкий припой с низкой температурой плавления.

Холодный шов: возникает при подаче припоя на недостаточно разогретый металл. Исправляется предварительным прогревом всей зоны пайки до активного состояния флюса, после чего припой растекается самостоятельно.

Наличие загрязнений: масло, пыль или оксидная плёнка мешают смачиванию припоя. Решение – тщательная очистка и обезжиривание поверхности, продувка внутренней полости трубки, нанесение флюса непосредственно перед пайкой.

Избыточное количество припоя: приводит к каплеобразным наростам, которые ухудшают герметичность и мешают монтажу. Контролируют подачу, позволяя припою растекаться капиллярным эффектом, а излишки удаляют щёткой до застывания.

Повреждение соседних элементов: пластиковые детали, изоляция или проводка при нагреве плавятся и загрязняют шов. Используют термозащитные экраны и отводят пламя только на металл трубки.

Недостаточная проверка герметичности: пропуск контроля давления или визуальной проверки вызывает повторные утечки. После остывания проводят мыльный тест и тест давлением на 20–30 % выше рабочего, чтобы убедиться в прочности соединения.

Вопрос-ответ:

Как определить точное место утечки хладагента на медной трубке холодильника?

Точечную утечку обычно выявляют визуально и с помощью тестов под давлением. Осмотрите участки возле изгибов, соединений и возле компрессора: масляные пятна или зелёный налёт указывают на микротрещину. Для подтверждения можно нанести мыльный раствор на подозрительные места и включить компрессор на короткий период — пузырьки покажут утечку. Для тонких капиллярных трубок лучше использовать электронный течеискатель, который чувствителен к малым количествам хладагента.

Какие припои и флюсы подходят для пайки медных трубок бытового холодильника?

Для трубок диаметром до 6 мм используют мягкие припои на основе олова с добавками меди или серебра (Sn97Cu3, SnAg3), температура плавления которых около 220–230 °C. Для магистральных линий диаметром 8–12 мм применяют серебросодержащие припои с плавлением 620–700 °C. Флюс подбирают под тип припоя: органические кислоты для мягкой пайки и борные или фторборные составы для твёрдой. После пайки остатки флюса нужно тщательно удалить, чтобы избежать коррозии шва.

Как правильно подготовить медную трубку перед пайкой?

Сначала поверхность очищают механически до матового блеска с помощью наждачной бумаги или латунной щётки, снимая оксидную плёнку и загрязнения. Затем обезжиривают ацетоном или изопропиловым спиртом. Внутреннюю полость продувают сжатым воздухом или азотом, чтобы удалить масло и влагу. Флюс наносят тонким слоем сразу перед прогревом, не касаясь трубки руками после очистки.

Как избежать образования холодного шва при пайке медной трубки?

Холодный шов возникает, если припой подан на недостаточно нагретый металл. Чтобы этого избежать, прогревают весь участок пайки до активного состояния флюса, следят, чтобы температура достигла диапазона плавления выбранного припоя. Только после этого прикладывают припой, позволяя ему растечься по соединению. Излишний или неравномерный нагрев также опасен, поэтому пламя перемещают равномерно по окружности трубки.

Какие методы проверки герметичности соединения после пайки наиболее надёжны?

После остывания шва применяют два основных метода. Визуальный: мыльный раствор или индикаторный флюс на шве покажет пузырьками любые микротрещины. Давлением: подают азот или воздух через редуктор, поддерживая давление на 20–30 % выше рабочего, и держат 5–10 минут, наблюдая за показаниями манометра. Любое падение давления сигнализирует о необходимости повторной пайки.
