Как объединить два офиса в одну локальную сеть

Объединение офисов в единую локальную сеть позволяет централизовать управление ресурсами и ускоряет обмен данными между сотрудниками. При выборе типа соединения между офисами важно учитывать расстояние и пропускную способность: для офисов на расстоянии до 500 метров оптимальна прямая кабельная связь по витой паре категории 6, для удаленных офисов лучше использовать защищенный VPN через интернет-канал с пропускной способностью не менее 100 Мбит/с.

Настройка маршрутизаторов и VPN должна включать статическую маршрутизацию и шифрование трафика по протоколу IPsec. Для упрощения управления сетью рекомендуется использовать единую схему IP-адресации, например, 192.168.1.0/24 для главного офиса и 192.168.2.0/24 для филиала, с соответствующими маршрутами между подсетями.

Важно заранее спланировать размещение серверов файлов и принтеров, чтобы доступ к ним был максимально удобным для всех сотрудников. Настройка прав доступа и общих папок должна учитывать отделы и уровень конфиденциальности данных. Тестирование соединения после настройки позволит выявить узкие места и ошибки в маршрутизации до начала активного использования сети.

Выбор подходящего типа соединения между офисами

Если расстояние превышает 500 метров, рекомендуется применять оптоволоконное соединение с трансиверами SFP. Оптика обеспечивает стабильную передачу данных на несколько километров без потерь и чувствительности к электромагнитным помехам.

Для офисов, находящихся в разных зданиях города, практично использовать VPN через интернет. Рекомендуется выбирать каналы с пропускной способностью не менее 100 Мбит/с и настраивать шифрование IPsec или OpenVPN. Важно учитывать задержки и потерю пакетов, поэтому для корпоративного трафика следует предусмотреть выделенные линии или MPLS-соединения.

При выборе типа соединения необходимо учитывать стоимость оборудования и эксплуатации, планируемый объем трафика и критичность непрерывной работы сети. Комбинация прямого кабеля, оптики и VPN позволяет адаптировать инфраструктуру под конкретные задачи офиса и обеспечить стабильное соединение без перегрузок.

Настройка маршрутизаторов и VPN для удаленного офиса

Для объединения удаленного офиса с основным необходимо использовать маршрутизаторы с поддержкой VPN и статической маршрутизацией. Настройку следует начинать с назначения локальных подсетей: например, 192.168.1.0/24 для главного офиса и 192.168.2.0/24 для удаленного. Каждому маршрутизатору присваивается IP-адрес в своей подсети, а маршруты на удаленные подсети добавляются вручную.

Для VPN рекомендуется выбирать протокол IPsec или OpenVPN. Настройка IPsec должна включать шифрование AES-256 и аутентификацию по сертификатам. OpenVPN целесообразно использовать при динамических внешних IP-адресах, с обязательным указанием фиксированного диапазона внутренней адресации VPN.

Важно настроить правила NAT и firewall таким образом, чтобы трафик между офисами проходил только через VPN, исключая прямой доступ к внешнему интернету через маршрутизатор удаленного офиса. Рекомендуется включить keep-alive и автоматическое переподключение VPN для минимизации сбоев.

После настройки необходимо провести тестирование соединения: проверить пинг между серверами и рабочими станциями обоих офисов, а также доступ к общим ресурсам. Любые задержки выше 50 мс или потеря пакетов выше 1% указывают на необходимость оптимизации маршрутизации или выбора более надежного канала связи.

Организация IP-адресации и схемы подсетей

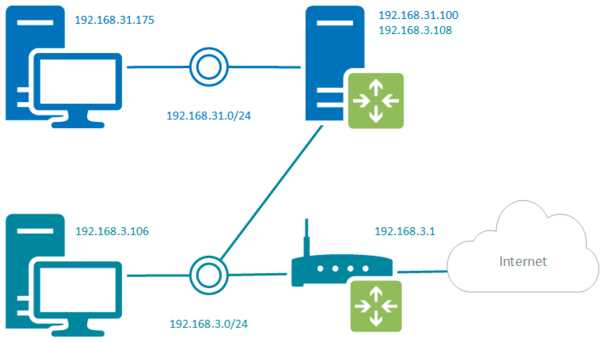

Для объединения двух офисов рекомендуется использовать отдельные подсети для каждого офиса. Например, основной офис может использовать диапазон 192.168.1.0/24, удаленный офис – 192.168.2.0/24. Это позволяет избежать конфликтов IP и упрощает настройку маршрутизации.

Каждому сетевому устройству присваивается статический IP-адрес внутри своей подсети. Серверы и сетевые принтеры рекомендуется выделять в диапазоне .2–.50, а рабочие станции – в диапазоне .51–.254. Для DHCP-серверов следует настроить исключения, чтобы ключевые устройства получали постоянные IP.

Маршрутизаторы между офисами должны содержать записи маршрутизации, указывающие, через какой интерфейс доступна подсеть удаленного офиса. Например, маршрут 192.168.2.0/24 via 192.168.1.1 на основном офисе и обратный на удаленном обеспечивают корректную передачу трафика.

Рекомендуется документировать адресацию всех устройств и соблюдать единую нотацию, чтобы при расширении сети можно было быстро добавлять новые подсети и минимизировать вероятность ошибок в маршрутизации.

Подключение сетевого оборудования и кабельная разводка

При организации локальной сети между офисами рекомендуется использовать коммутаторы уровня 2 или 3 с поддержкой VLAN для разделения трафика по отделам. Основной офис должен быть оборудован маршрутизатором с интерфейсами для внешнего канала и внутренней сети.

Для кабельной разводки внутри офисов целесообразно использовать витую пару категории 6 с экранированием, особенно в помещениях с высоким уровнем электромагнитных помех. Кабели прокладываются вдоль кабель-каналов и маркируются в соответствии с назначением подсетей.

Оптоволоконные линии применяются для соединения офисов на расстоянии более 500 метров. Необходимо использовать трансиверы SFP и активное сетевое оборудование, поддерживающее скоростной режим до 1 Гбит/с и выше. Разводка оптики выполняется с учетом минимального изгиба кабеля и защиты от механических повреждений.

Для организации бесперебойной работы сети рекомендуется устанавливать резервные соединения между коммутаторами и включать их в схему LACP, что позволит объединить порты и распределять нагрузку без потери пакетов. Все соединения должны быть задокументированы с указанием номеров портов и кабельных трасс.

Настройка общего доступа к файлам и принтерам

Для организации совместного использования ресурсов рекомендуется выделить отдельный сервер файлов с операционной системой Windows Server или Linux с Samba. Общие папки следует структурировать по отделам и уровням доступа, чтобы сотрудники имели доступ только к необходимым данным.

Принтеры подключаются к сети через сетевой интерфейс или print server. Для каждого принтера настраивается статический IP и назначаются права доступа через групповые политики.

Пример распределения ресурсов по отделам можно оформить в виде таблицы:

После настройки ресурсов рекомендуется тестировать доступ с рабочих станций обоих офисов, проверяя скорость передачи файлов и корректность прав доступа.

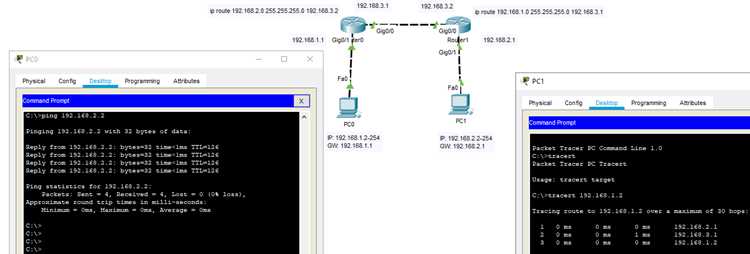

Проверка и тестирование соединения между офисами

После настройки сети необходимо проверить стабильность соединения и корректность маршрутизации между офисами. Тестирование включает несколько этапов:

1. Проверка пинга: выполняется командой ping между серверами и ключевыми рабочими станциями в обоих офисах. Допустимая потеря пакетов – не более 1%, среднее время отклика – до 50 мс.
2. Тестирование маршрутизации: проверяются маршруты на маршрутизаторах командой traceroute. Все подсети должны быть доступны без лишних промежуточных переходов.
3. Проверка VPN: проверяется стабильность туннеля, скорость передачи и шифрование трафика. Для IPsec и OpenVPN рекомендуется протестировать автоматическое переподключение при разрыве соединения.
4. Тест общего доступа: проверяется доступ к файловым серверам, принтерам и сетевым папкам с обеих подсетей. Рекомендуется копировать файлы различного объема и проверять скорость передачи.
5. Нагрузочное тестирование: эмулируется одновременное подключение всех рабочих станций и активное использование ресурсов. Фиксируются узкие места и задержки, превышающие 100 мс.

После тестирования составляется отчет с указанием всех обнаруженных проблем и рекомендаций по их устранению. Это позволяет минимизировать сбои и обеспечить стабильную работу сети между офисами.

Вопрос-ответ:

Какие варианты соединения можно использовать для объединения двух офисов на разных расстояниях?

Для офисов на расстоянии до 500 метров оптимально использовать витую пару категории 6 с пропускной способностью до 1 Гбит/с. Для дистанций от 500 метров до нескольких километров лучше применять оптоволокно с трансиверами SFP. Если офисы находятся в разных зданиях города, целесообразно использовать VPN через интернет с пропускной способностью не менее 100 Мбит/с и шифрованием IPsec или OpenVPN.

Как правильно настроить IP-адресацию для двух офисов, чтобы избежать конфликтов?

Каждому офису присваивается отдельная подсеть, например, 192.168.1.0/24 для главного офиса и 192.168.2.0/24 для удаленного. Ключевым устройствам — серверам и принтерам — назначаются статические IP в первых диапазонах подсети, а рабочие станции получают адреса через DHCP с исключениями для серверов. На маршрутизаторах прописываются маршруты между подсетями, чтобы устройства могли корректно обмениваться данными.

Какие настройки маршрутизаторов и VPN нужно выполнить для стабильного соединения между офисами?

На маршрутизаторах необходимо настроить статические маршруты для каждой подсети. VPN-соединение должно использовать шифрование AES-256 и аутентификацию по сертификатам. В случае динамического внешнего IP рекомендуется OpenVPN с фиксированным диапазоном внутренних адресов. Следует настроить правила NAT и firewall так, чтобы весь корпоративный трафик проходил через VPN, а keep-alive и автоматическое переподключение обеспечивали непрерывность соединения.

Как организовать общий доступ к файлам и принтерам между двумя офисами?

Рекомендуется установить файловый сервер на Windows Server или Linux с Samba и создать общие папки по отделам. Принтеры подключаются к сети через сетевой интерфейс или print server с присвоением статического IP. Для каждого ресурса настраиваются права доступа: чтение, запись или ограниченный доступ для конкретных отделов. Между офисами доступ реализуется через VPN с синхронизацией необходимых папок и резервированием важных данных.

Какие методы тестирования соединения между офисами позволяют выявить проблемы?

Для проверки соединения используют пинг между ключевыми устройствами, проверку маршрутизации через traceroute, тестирование VPN-туннеля на скорость и стабильность, а также доступ к файлам и принтерам с обеих подсетей. Дополнительно проводят нагрузочное тестирование с одновременным подключением всех рабочих станций, чтобы выявить узкие места и задержки выше допустимых значений.
