Как вынуть пин из разъема

Извлечение пина из разъема требует точного подхода, так как неправильное воздействие может повредить как контакт, так и плату. Для большинства разъемов на печатных платах допустимо использовать специализированные съемники, плоские пинцеты или тонкие отвертки с контролем силы давления. Сила давления не должна превышать 0,5–1 кг, чтобы избежать деформации разъема.

Перед началом работы важно полностью обесточить плату и при возможности снять батареи или отключить источники напряжения. Даже слабый ток способен вызвать короткое замыкание при контакте инструментов с металлом, что повредит элементы платы. Рабочее место должно быть устойчивым и освещенным, а руки – сухими и чистыми.

Тип пина и разъема определяет метод извлечения. Прямые контакты с защелками требуют сжатия фиксатора, а круглые пины извлекаются простым направленным движением. Любое усилие должно быть равномерным и контролируемым. Для повторной установки рекомендуется осмотреть контакт на наличие следов окисления и очистить его мягкой щеткой или изопропиловым спиртом.

Определение типа разъема и пина

Определение материала контакта и покрытия пина помогает предотвратить повреждения. Пины с золотым покрытием менее подвержены коррозии, но легко деформируются при сильном нажатии. Оловянные пины требуют аккуратного контроля усилия и смещения, чтобы не вырвать контакт вместе с частью платы.

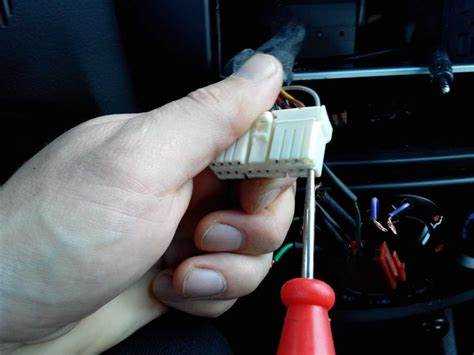

Подготовка инструментов и рабочего места

Для безопасного извлечения пина необходимо подготовить точные инструменты: съемник для пинов, тонкие пинцеты, плоские отвертки с контролем усилия и антистатический браслет. Съемник должен точно соответствовать диаметру пина, чтобы не деформировать контакт. Пинцет с заостренными концами позволяет удерживать пин без соскальзывания.

Рабочее место должно быть устойчивым, освещенным и сухим. Использование антистатического коврика предотвращает повреждение платы от разряда. Все инструменты располагаются рядом, чтобы минимизировать лишние движения и риск падения инструментов на плату.

Необходимо отключить питание платы и снять батареи или кабели. Каждый контакт должен быть обесточен для предотвращения короткого замыкания. Перед началом работы рекомендуется проверить инструменты на наличие заусенцев и загрязнений, чтобы избежать повреждений пина или разъема.

Отключение питания и снятие платы с устройства

Перед извлечением пина необходимо полностью отключить питание устройства. Сначала отключают сетевой кабель, затем снимают батареи или аккумуляторы, если они присутствуют. Для плат с конденсаторами рекомендуется подождать 5–10 минут, чтобы остаточное напряжение полностью сошло.

Снятие платы должно выполняться осторожно. Используйте антистатические перчатки или браслет, чтобы избежать повреждений при контакте с руками. Важно отмечать расположение всех кабелей и разъемов, чтобы при сборке не перепутать контакты.

Если плата закреплена винтами или защелками, их необходимо открутить или аккуратно отжать, контролируя силу давления. Движение платы должно быть прямым и плавным, чтобы не повредить пины и дорожки на плате. После извлечения плату размещают на антистатическом коврике для дальнейшей работы.

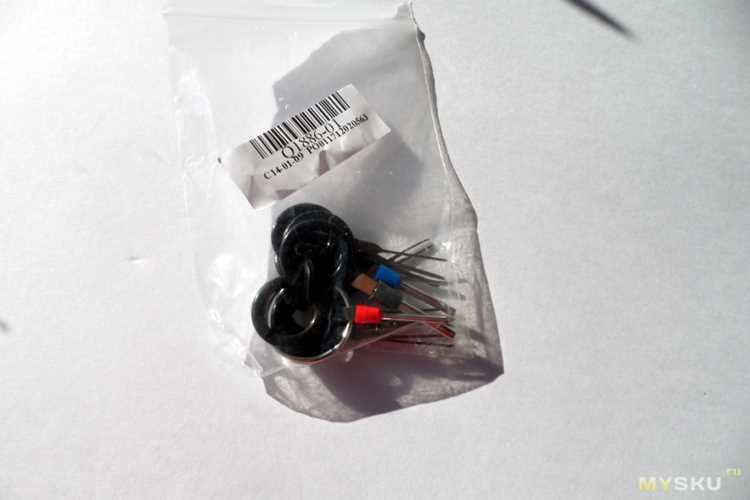

Использование съемника для аккуратного извлечения пина

Съемник позволяет извлечь пин без повреждения разъема и контактов. Выбирайте съемник с диаметром, соответствующим пину, чтобы зафиксировать его по всей длине. Для тонких пинов диаметром до 0,5 мм лучше использовать съемники с заостренными губками.

Пин устанавливают в захват съемника ровно по оси контакта. Движение должно быть медленным и направленным вертикально вверх для прямых разъемов или под углом 30–45° для угловых. Любое боковое усилие увеличивает риск деформации пина или разъема.

Если пин имеет фиксатор, сначала сжимают или отжимают его с помощью съемника. После извлечения пина проверьте целостность контакта и отсутствие деформации разъема. Поврежденные пины лучше не устанавливать повторно, чтобы избежать неплотного соединения и короткого замыкания.

Альтернативные методы при отсутствии съемника

Если специализированного съемника нет, можно использовать подручные инструменты, соблюдая осторожность и точность. Основная задача – равномерное и контролируемое усилие, чтобы не повредить пин и разъем.

1. Тонкий плоский инструмент: маленькая плоская отвертка позволяет аккуратно поддеть пин с двух сторон. Движение должно быть медленным и вертикальным.
2. Пинцет с заостренными концами: захватывают пин за корпус и вытягивают строго по оси контакта. Для тонких пинов лучше использовать два пинцета одновременно с обеих сторон.
3. Игла или скрепка: расправленную скрепку можно аккуратно вставить в паз фиксатора и слегка поджать, чтобы пин вышел. Движение должно быть плавным и контролируемым.

После извлечения пина важно осмотреть разъем на наличие деформаций или остатков припоя. Любое повреждение контакта требует замены пина или разъема, чтобы сохранить надежность соединения.

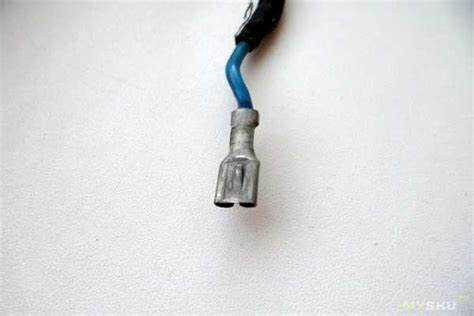

Проверка состояния пина и разъема после извлечения

После извлечения пина важно убедиться в целостности контактов и разъема. Любые деформации или следы повреждений могут привести к неплотному соединению и короткому замыканию при повторной установке.

1. Визуальный осмотр пина: проверьте наличие сгибов, трещин или повреждений покрытия. Пины с золотым покрытием не должны иметь следов царапин или окисления.
2. Проверка разъема: убедитесь, что контакты не сдвинулись и защелки функционируют. Если контакт расшатался, его необходимо выровнять или заменить.
3. Тест подвижности пина: аккуратно вставьте пин обратно без давления, чтобы проверить посадку. Пин должен входить свободно, но без люфта.
4. Очистка контактов: при необходимости удалите загрязнения или окисление мягкой щеткой и изопропиловым спиртом, чтобы обеспечить надежный контакт.

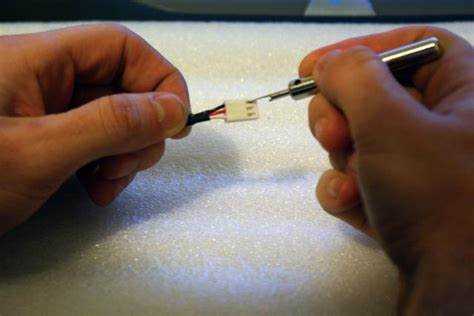

Правильное хранение и повторная установка пина

После извлечения пин необходимо хранить в условиях, которые предотвращают механические повреждения и окисление. Оптимально использовать антистатические контейнеры с мягкой подкладкой для каждого пина отдельно, чтобы исключить контакт между пинами.

Для контроля состояния и быстрого доступа можно использовать таблицу хранения:

При повторной установке пина необходимо:

• Проверить целостность и отсутствие деформаций.
• Совместить пин строго по оси контакта разъема.
• Вставлять плавно без избыточного усилия, контролируя защелки.
• После установки убедиться в плотном контакте и отсутствии люфта.

Вопрос-ответ:

Можно ли вынимать пин из разъема на плате без инструментов?

Вынимать пин без подходящих инструментов рискованно. Даже при аккуратном использовании подручных предметов, таких как игла или скрепка, легко деформировать контакт или повредить дорожки платы. Рекомендуется использовать съемник, плоский пинцет или тонкую отвертку, чтобы контролировать усилие и направление движения.

Как определить, какой съемник нужен для конкретного пина?

Выбор съемника зависит от диаметра и формы пина. Для круглых пинов диаметром до 0,5 мм подойдут съемники с заостренными губками. Для квадратных или прямоугольных пинов лучше использовать съемники с плоской поверхностью, равномерно захватывающей контакт. Важно точно измерить диаметр пина перед выбором инструмента.

Что делать, если пин застрял в разъеме?

Если пин не выходит, не применяйте резкое усилие. Можно слегка подогнуть фиксатор разъема с помощью тонкой отвертки или использовать два пинцета, чтобы равномерно тянуть контакт с обеих сторон. Если пин все равно не выходит, лучше временно снять плату с устройства и проверить разъем на наличие повреждений или загрязнений.

Как проверить, что пин и разъем не повреждены после извлечения?

После извлечения визуально осмотрите пин на наличие сгибов, трещин или царапин на покрытии. Разъем проверяют на целостность контактов и работу защелок. Для точной проверки можно аккуратно вставить пин обратно без усилия: он должен входить ровно, без люфта и сопротивления.

Как правильно хранить пины после извлечения, чтобы их можно было использовать повторно?

Пины хранят в антистатических контейнерах с мягкой подкладкой, чтобы исключить контакт между ними и механические повреждения. Для контроля удобно вести таблицу с типом пина, диаметром, материалом покрытия и датой извлечения. Перед повторной установкой пины проверяют на деформации и очищают при необходимости мягкой щеткой или изопропиловым спиртом.

Можно ли вынимать пин из разъема на плате без инструментов?

Вынимать пин без инструментов рискованно. Даже аккуратное использование подручных предметов, таких как игла или скрепка, может деформировать контакт или повредить дорожки платы. Для контроля силы и направления движения рекомендуется использовать съемник, тонкий пинцет или плоскую отвертку.

Как определить, какой способ извлечения пина подойдет для конкретного разъема?

Необходимо учитывать форму разъема и пина. Прямые пины обычно извлекают вертикально, угловые — под углом 30–45°. Если есть защелка, её нужно сжать или отжать перед извлечением. Для тонких пинов используют съемник с заостренными губками или два пинцета для равномерного захвата. Любое резкое усилие может повредить контакт или разъем.
