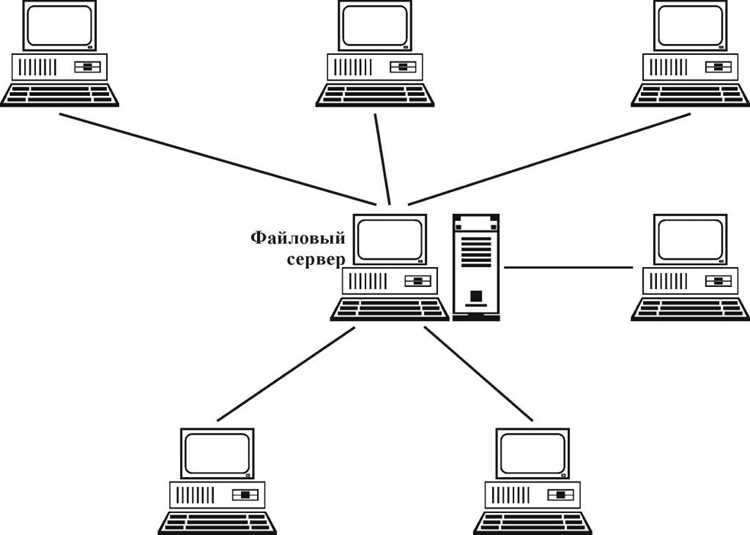

Как определить петлю в локальной сети

Петля в локальной сети возникает при повторном замыкании пакетов из-за некорректной топологии или дублирующихся соединений между коммутаторами. Основной эффект – резкое увеличение трафика, деградация производительности и возможный отказ сетевых сервисов. Для анализа петли критично использовать точные инструменты мониторинга и диагностические протоколы, а не полагаться на визуальный осмотр кабельных трасс.

Одним из ключевых методов выявления петли является использование протоколов уровня канала, таких как STP (Spanning Tree Protocol) или его расширенные версии RSTP и MSTP. Они автоматически блокируют избыточные соединения, но в сложных сетях с множеством VLAN и агрегаций требуется дополнительная проверка на уровне портов и MAC-адресов.

Для детального анализа применяются специализированные сетевые сканеры и снифферы, включая Wireshark и tcpdump, которые позволяют отследить повторяющиеся кадры и идентифицировать порты, создающие петлю. В крупных инфраструктурах эффективна комбинация SNMP-мониторинга и LLDP/CDP для построения карты соединений и выявления аномальных топологий.

Петли особенно часто возникают при включении новых коммутаторов или настройке LAG-агрегаций без согласованного STP. Практическое решение – поэтапное включение портов с мониторингом количества броадкаст-кадров и проверкой логов коммутатора. Использование loop detection в управляемых коммутаторах позволяет автоматически отключать проблемные порты до возникновения массового сетевого коллапса.

Определение петли в локальной сети: методы и инструменты

Физический анализ сети. Первый шаг при выявлении петли – проверка кабельной разводки и соединений коммутаторов. Используют маркировку портов и визуальный осмотр: петля часто возникает при двойном подключении одного и того же сегмента к разным портам коммутатора.

Мониторинг трафика на коммутаторах. Включение статистики портов позволяет определить аномально высокий трафик или широковещательные пакеты. В Cisco и HP коммутаторах активируют port statistics или interface counters и ищут резкое увеличение Broadcast, Multicast или Unknown Unicast.

Использование протоколов STP/RSTP. Протокол Spanning Tree Protocol автоматически блокирует петли. Проверка состояния портов через команду show spanning-tree выявляет заблокированные порты и потенциальные точки образования петли.

Программные средства анализа. Wireshark позволяет отследить повторяющиеся пакеты и широковещательные штормы, указывающие на петлю. Фильтры по MAC-адресам и типам пакетов помогают локализовать проблемный сегмент.

Тестовые генераторы трафика. Для сложных сетей применяют специальные утилиты, например, iPerf или Ostinato, создающие контролируемый поток данных. Сравнение входящего и исходящего трафика на коммутаторах позволяет выявить замкнутые циклы.

Инструменты управления и уведомлений. Современные системы мониторинга, такие как Zabbix или PRTG, отслеживают количество широковещательных пакетов и предупреждают при резком росте трафика. Настройка тревог по Broadcast/Multicast позволяет оперативно реагировать на петли.

Физическое разделение сегментов. При невозможности быстро выявить петлю временно отключают подозрительные соединения, последовательно подключая порты и наблюдая за стабилизацией трафика. Этот метод эффективен при отсутствии активного мониторинга на коммутаторах.

Как выявить петлю с помощью мониторинга трафика на коммутаторе

Петля в локальной сети вызывает резкий рост широковещательного трафика и дублирование кадров. Эффективное выявление основывается на анализе статистики портов и протоколов коммутатора.

Для мониторинга используют следующие методы:

• SNMP-опрос портов: проверка счетчиков входящих и исходящих пакетов. В случае петли показатели могут превышать норму на 200–500% за несколько секунд.
• RMON (Remote Monitoring): настройка счетчиков статистики пакетов, CRC-ошибок и широковещательных фреймов. Резкий рост широковещательных или мульткастовых пакетов указывает на замкнутый путь.
• Syslog и события коммутатора: большинство управляемых коммутаторов фиксируют превышение порогов broadcast, количество коллизий и активность STP (Spanning Tree Protocol).

Алгоритм выявления петли с использованием мониторинга трафика:

1. Собрать статистику по всем портам за период 1–5 минут.
2. Выявить порты с аномально высокой скоростью входящего трафика (>70–80% от линейной скорости порта).
3. Сравнить показатели широковещательных пакетов. Рост >1 000 пакетов/сек на одном порту при низкой нагрузке сети – признак петли.
4. Активировать зеркалирование порта (SPAN/mirror port) для анализа фреймов через Wireshark или tcpdump. Обратить внимание на повторяющиеся MAC-адреса и дублирующиеся кадры.
5. Если STP включен, проверить изменения состояния портов: постоянные переходы в блокирующий/обучающий режим указывают на петлю.

Рекомендации:

• Использовать пороговые значения для широковещательных пакетов и CRC-ошибок, чтобы получать мгновенные оповещения.
• Собирать данные в течение нескольких циклов мониторинга, чтобы исключить кратковременные всплески трафика.
• В больших сетях применять агрегированные графики SNMP или RMON для выявления закономерностей по VLAN или группе портов.
• Документировать порт, VLAN и время пикового трафика для точной локализации петли и дальнейшей корректировки топологии.

Регулярный мониторинг с использованием этих методов позволяет не только выявлять петли, но и предотвращать их повторное возникновение, минимизируя риск сетевых простоев и перегрузки коммутаторов.

Использование протоколов STP и RSTP для обнаружения циклов

Протоколы STP (Spanning Tree Protocol) и RSTP (Rapid Spanning Tree Protocol) применяются для предотвращения и обнаружения петель в Ethernet-сетях. STP реализует алгоритм построения остовного дерева, блокируя избыточные порты, чтобы предотвратить циклы, тогда как RSTP обеспечивает ускоренное переключение состояния портов, сокращая время срабатывания с 30–50 секунд у STP до 1–3 секунд.

Для обнаружения петли через STP и RSTP необходимо контролировать следующие параметры:

Практическая методика обнаружения циклов через STP/RSTP включает:

1. Проверку состояния всех портов на предмет Blocked или Listening/Discarding.

2. Мониторинг BPDU-фреймов на наличие дублирующих Root Bridge сообщений.

3. Настройку логирования переходов портов в режим Forwarding, чтобы фиксировать аномальные изменения.

4. Использование SNMP или CLI-команд для регулярного аудита таблицы мостов и проверок Root Bridge.

Следуя этим методам, STP и RSTP позволяют не только предотвращать петли, но и оперативно выявлять скрытые циклы при изменении топологии сети.

Проверка сетевых портов на дублирование MAC-адресов

Для автоматизации проверки применяются SNMP-запросы к OID 1.3.6.1.2.1.17.4.3.1.1 (MAC-адреса) и 1.3.6.1.2.1.17.4.3.1.2 (порт интерфейса). Скрипты на Python или PowerShell позволяют сравнивать полученные таблицы и фиксировать дубликаты, включая время появления записи и VLAN.

Практическая рекомендация: проверка должна выполняться по VLAN, так как один и тот же MAC может легитимно повторяться в разных VLAN. При выявлении дублирования необходимо отключить подозрительные порты и отследить подключенные устройства. Если дублирование возникает на портах с серверами или виртуальными машинами, следует проверить настройки виртуальных коммутаторов и bonding-интерфейсов.

Дополнительно, современные коммутаторы поддерживают механизм защиты Port Security. Настройка switchport port-security с ограничением одного MAC на порт позволяет автоматически блокировать попытки подключения устройств с уже используемым адресом. Логи коммутатора фиксируют такие события, облегчая расследование источника конфликта.

Регулярный мониторинг и автоматизированные проверки снижают риск возникновения петли из-за дублирующихся MAC. Для больших сетей целесообразно интегрировать проверку в систему NMS с уведомлениями о конфликтах и историей изменений портов.

Применение сетевых снифферов для анализа повторяющихся пакетов

Сетевые снифферы, такие как Wireshark, tcpdump и Microsoft Message Analyzer, позволяют фиксировать трафик на уровне кадра, что критично для выявления петель в локальной сети. Основной признак петли – многократная передача одинаковых кадров с одинаковыми MAC-адресами и последовательными номерами пакетов.

Для анализа необходимо захватить трафик на нескольких точках сети одновременно. В Wireshark можно использовать фильтр `eth.addr == ` или `frame.duplicate == 1`, чтобы быстро выделить повторяющиеся кадры. Tcpdump позволяет аналогично применять фильтр `ether host ` и сохранять данные в pcap-файл для последующего детального анализа.

Важно оценивать количество дубликатов в единицу времени. Если в течение одной секунды фиксируется более 10–20 повторяющихся кадров от одного источника, это сильный индикатор петли. Дополнительно следует отслеживать рост ARP-запросов и широковещательных кадров, так как петли усиливают их поток, что приводит к перегрузке коммутаторов.

Для устранения ложноположительных срабатываний рекомендуется отключать порт-микширование и включать захват только на конечных сегментах сети, исключая транзитные магистрали. Анализ повторяющихся пакетов с использованием статистики Wireshark (`Statistics → IO Graphs`) позволяет визуально определить точки концентрации дубликатов и соотнести их с физической схемой сети.

При регулярном мониторинге сниффер становится инструментом не только для идентификации петли, но и для точного локализованного поиска проблемного порта или коммутатора. Систематический захват пакетов с фильтрацией по MAC и протоколу обеспечивает минимизацию объема данных и ускоряет выявление сетевых аномалий.

Методы тестирования кабельной разводки и физической топологии

Тестирование кабельной разводки и физической топологии локальной сети необходимо для выявления дефектов, пересечений и нарушений стандартов. Основные методы включают проверку целостности кабеля, измерение характеристик сигнала и идентификацию топологии сети.

1. Тестирование с помощью кабельного тестера. Используются устройства, проверяющие целостность проводников, правильность схемы подключения (T568A/B), наличие коротких замыканий и обрывов. Современные тестеры могут измерять длину кабеля с точностью до 1 метра и определять место повреждения.

2. Измерение параметров сигнала. Применяются анализаторы кабеля и сетевые сертификационные тестеры, которые проверяют затухание, перекрестные наводки (NEXT/FEXT), импеданс и скорость передачи. Для витой пары стандартов Cat5e/Cat6 затухание не должно превышать 24 дБ на 100 метров, а NEXT – 36 дБ.

3. Трассировка кабельной разводки. Использование генератора сигналов и приемника (tone & probe) позволяет точно определить путь кабеля и соответствие его документации, особенно в сложных кроссовых шкафах и прокладках через стены.

4. Сканирование физической топологии. Инструменты сетевого мониторинга с функцией LLDP/CDP идентифицируют подключенные устройства, порты и их соединения, что позволяет визуализировать структуру сети и выявить петли или неправильно соединенные сегменты.

5. Тестирование на петли и короткие замыкания. Используются сетевые коммутаторы с функцией обнаружения петель или специализированные тестеры Loopback, которые подключаются к концу сегмента и проверяют его на замыкания и циклические соединения.

Настройка систем оповещения о петлях на уровне сетевого оборудования

Для эффективного обнаружения сетевых петель необходимо активировать встроенные механизмы оповещения на коммутаторах и маршрутизаторах. Современные устройства поддерживают функции Loop Guard, BPDU Guard и Storm Control, которые позволяют реагировать на аномалии в режиме реального времени.

Рекомендуемые шаги настройки:

1. Включение Loop Guard:
   • На уровнях доступа и агрегации включите Loop Guard на портах, где ожидается стабильная топология.
   • Проверяйте статус порта с помощью команды show spanning-tree inconsistentports на Cisco или аналогичной на других устройствах.
2. Настройка BPDU Guard:
   • Активируйте BPDU Guard на портах, предназначенных для конечных устройств, чтобы блокировать неожиданные BPDU и предотвращать петли.
   • В случае срабатывания BPDU Guard порт переводится в состояние err-disable, что немедленно уведомляет администраторов.
3. Применение Storm Control:
   • Ограничьте уровень широковещательного, многоадресного и уникаст-трафика для автоматического обнаружения аномальных пиков, которые могут указывать на петлю.
   • Настройте уведомления через SNMP traps или Syslog для автоматической реакции на превышение порогов.
4. Мониторинг через SNMP и Syslog:
   • Настройте SNMP traps на устройствах, чтобы получать уведомления о переходе портов в состояние блокировки или err-disable.
   • Используйте централизованные Syslog-серверы для анализа событий и формирования отчетов о повторяющихся инцидентах.
5. Регулярная проверка и тестирование:
   • Еженедельно проверяйте активные порты и состояние Spanning Tree для выявления скрытых петель.
   • Тестируйте срабатывание оповещений в лабораторной среде перед применением на продуктивных сегментах.

Правильная комбинация Loop Guard, BPDU Guard и Storm Control с активным мониторингом SNMP/Syslog обеспечивает своевременное обнаружение петель и предотвращает масштабные сетевые сбои.

Использование логов и событий коммутаторов для локализации циклов

Для локализации петли рекомендуется использовать фильтрацию логов по типу события и порту. В коммутаторах Cisco и Juniper можно применять команды show logging и monitor start с указанием интересующего интерфейса. В системах с централизованным сбором логов, таких как ELK или Graylog, удобно строить графики активности портов: резкий всплеск трафика или увеличение количества TCN указывает на источник цикла.

При постоянных циклах имеет смысл включать режим Portfast на отдельных портах для ускоренного обнаружения изменений и временно блокировать подозрительные порты, фиксируя их поведение в логах. Регулярный экспорт логов с отметкой времени и порта позволяет определить повторяющиеся паттерны и точное место возникновения петли без вмешательства во всю сеть.

Использование событий коммутаторов совместно с анализом MAC-таблицы и STP-сообщений обеспечивает детектирование циклов на ранней стадии, снижает время поиска источника петли и минимизирует риск перегрузки сетевого оборудования.

Вопрос-ответ:

Что такое петля в локальной сети и почему она возникает?

Петля в локальной сети — это ситуация, когда пакеты данных бесконечно циркулируют между сетевыми устройствами из-за избыточного соединения. Она возникает обычно из-за неправильной настройки коммутаторов или когда несколько кабелей соединяют одни и те же сегменты сети без контроля маршрутов. В результате сеть замедляется, могут возникать перебои в передаче данных и повышается нагрузка на оборудование.

Какими способами можно обнаружить петлю в сети?

Существует несколько методов выявления петель. Один из них — наблюдение за перегрузкой портов коммутаторов: если скорость передачи внезапно падает и индикаторы портов показывают постоянную активность, это может быть признаком петли. Также можно использовать встроенные инструменты диагностики, например, протокол Spanning Tree, который предотвращает бесконечное циркулирование пакетов, или сетевые анализаторы, фиксирующие повторяющиеся кадры.

Какие инструменты помогают анализировать сеть на наличие петель?

Для анализа подходят как программные, так и аппаратные решения. Среди программных — сетевые сканеры и анализаторы пакетов, такие как Wireshark, которые позволяют видеть повторяющиеся кадры и аномалии трафика. Аппаратные инструменты включают управляемые коммутаторы с функцией мониторинга портов и детектирования петель, а также специализированные сетевые тестеры, которые могут проверять топологию и выявлять замкнутые маршруты.

Как протокол Spanning Tree предотвращает петли?

Spanning Tree Protocol (STP) строит логическую структуру сети в виде дерева, отключая лишние соединения и оставляя только один путь между любыми двумя устройствами. Если в сети появляется петля, STP автоматически блокирует один из сегментов, чтобы пакеты не начали циркулировать бесконечно. Это помогает поддерживать стабильность сети и предотвращает перегрузку оборудования.

Можно ли самостоятельно проверить домашнюю сеть на петли без сложного оборудования?

Да, проверить сеть можно и с минимальными средствами. Для этого нужно наблюдать за поведением интернета и локальных устройств: резкое падение скорости, периодические зависания, мигающие индикаторы на коммутаторах могут указывать на петлю. Также можно временно отключать отдельные соединения и смотреть, исчезают ли симптомы. Если используется маршрутизатор с веб-интерфейсом, часто там есть встроенные логи и статистика портов, позволяющие увидеть аномалии трафика.
