Зубчатая шестерня которая передает вращение называется

Зубчатые шестерни используются для передачи вращательного движения между валами с точной скоростью и направлением. Они обеспечивают стабильное соотношение частот вращения, что критично для редукторов, станков и автомобильных трансмиссий.

Цилиндрические шестерни применяются при параллельных валов и обеспечивают передачу нагрузки до нескольких тонн при скорости вращения до 5000 об/мин. Выбор материала – сталь марки 45 или легированная сталь 40ХН – зависит от требуемой износостойкости и допустимого шума.

Конические шестерни предназначены для пересекающихся валов и могут изменять направление вращения на 90°. Для высоких нагрузок используют зубья с модифицированным профилем и термообработку, что повышает долговечность и точность передачи движения.

Пластиковые шестерни встречаются в легких механизмах и приборах, где нагрузки не превышают 50–100 Н, а скорость вращения ограничена 1500 об/мин. Их преимущества – низкий шум и отсутствие смазки, однако долговечность ниже, чем у металлических аналогов.

Выбор шестерни должен основываться на типе передачи, величине крутящего момента, скорости вращения и температурном режиме. Неправильный подбор приводит к ускоренному износу, вибрациям и падению точности работы механизмов.

Зубчатая шестерня передающая вращение: виды и назначение

Зубчатые шестерни передают вращение между валами с точным соотношением скоростей. Цилиндрические прямозубые шестерни подходят для параллельных валов с крутящим моментом до 10 кН·м при скорости до 3000 об/мин. Конические шестерни используют для пересекающихся валов, чаще под углом 90°, с крутящим моментом до 15 кН·м, обеспечивая плавную передачу движения при нагрузках до 80% предела материала.

Для механизмов с ограниченным шумом и невысокой нагрузкой применяются пластиковые шестерни, выдерживающие момент до 100 Н·м и скорости до 1500 об/мин. Их используют в точных приборах, бытовых устройствах и легких приводах.

Шестерни с косозубыми зубьями уменьшают ударные нагрузки и вибрацию, что увеличивает ресурс редукторов и моторов. Винтовые шестерни передают движение между параллельными валами с большими скоростями и крутящим моментом до 20 кН·м, обеспечивая тихую работу и равномерное распределение нагрузки по зубьям.

Выбор шестерни основывается на типе вала, величине крутящего момента, допустимой скорости вращения и условиях эксплуатации. Металлические шестерни используют при высоких нагрузках и температурах до 250°C, пластиковые – при малых нагрузках и влажности до 80%. Правильное сочетание материала, формы зуба и типа шестерни обеспечивает долговечность и стабильность работы механизма.

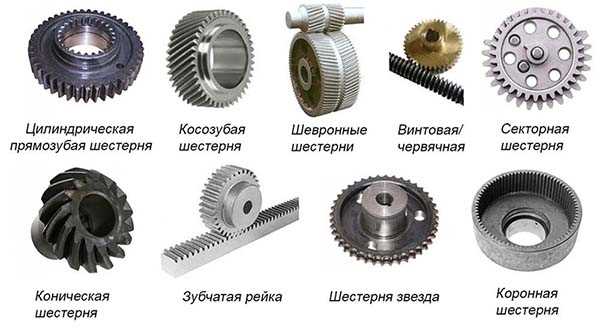

Типы зубчатых шестерен и их конструктивные особенности

Цилиндрические прямозубые шестерни имеют зубья, расположенные параллельно оси вала. Их используют для передачи момента между параллельными валами с нагрузкой до 10 кН·м и скоростью до 3000 об/мин. Конструкция проста, но при высоких скоростях создаёт шум и ударные нагрузки на зубья.

Косозубые цилиндрические шестерни обладают зубьями, расположенными под углом. Такая форма уменьшает вибрации и повышает ресурс механизма. Они способны передавать момент до 15 кН·м при плавной работе, подходят для редукторов и автомобильных трансмиссий.

Конические шестерни применяются для пересекающихся валов, чаще всего под углом 90°. Они обеспечивают передачу крутящего момента до 15 кН·м с высокой точностью. Угол наклона зуба влияет на плавность хода и распределение нагрузки по поверхности зуба.

Винтовые шестерни имеют зубья, обхватывающие вал по спирали, и передают вращение между параллельными валами при больших скоростях и крутящем моменте до 20 кН·м. Конструкция снижает шум и износ, распределяя нагрузку по всей длине зуба.

Пластиковые шестерни применяются в лёгких механизмах и приборах с моментом до 100 Н·м и скоростью до 1500 об/мин. Материал позволяет уменьшить шум и не требует смазки, но ограничивает рабочую температуру и нагрузку.

Материалы для изготовления шестерен и их свойства

Сталь углеродистая марки 45 используется для цилиндрических и конических шестерен с крутящим моментом до 10 кН·м. Обеспечивает высокую прочность, износостойкость и допустимую твердость 200–250 HB после термообработки.

Легированная сталь 40ХН применяется для шестерен с высокой нагрузкой и скоростью до 5000 об/мин. Термическая обработка повышает твердость до 300–350 HB и увеличивает ресурс зубьев при динамических нагрузках.

Чугун серый используют для крупногабаритных редукторов и станочных механизмов с низкой скоростью вращения. Материал обеспечивает стабильность формы зубьев, хорошую виброустойчивость, но ограничен крутящим моментом до 5–6 кН·м.

Бронза и латунь применяются для шестерен с малой нагрузкой и высокой точностью хода, особенно в приборах и редукторах, где критичен шум. Они выдерживают момент до 500 Н·м и обеспечивают низкое трение без смазки при скорости до 1500 об/мин.

Пластмассы типа полиамида и ацеталя подходят для лёгких приводов и механизмов с моментом до 100 Н·м. Отличаются низким шумом, отсутствием необходимости смазки и допустимой рабочей температурой до 80–100°C, но ограничены по долговечности при высоких нагрузках.

Как шестерни передают вращение между валами

Прямозубые цилиндрические шестерни передают вращение через прямой контакт зубьев, что обеспечивает точное соотношение скоростей между параллельными валами. Максимальный крутящий момент ограничен прочностью материала и шагом зуба.

Косозубые шестерни создают постепенный зацеп благодаря угловому расположению зубьев, снижая ударные нагрузки и вибрацию. При передаче момента до 15 кН·м их применяют в редукторах, где важна плавность хода.

Конические шестерни изменяют направление вращения на пересекающихся осях, чаще всего под углом 90°. Они обеспечивают передачу момента с минимальной потерей энергии, а угол наклона зуба влияет на нагрузку и срок службы зубьев.

Винтовые шестерни распределяют нагрузку по длине зуба, позволяя передавать крутящий момент до 20 кН·м между параллельными валами. Они обеспечивают равномерное движение и уменьшают шум, особенно на высоких скоростях вращения.

Правильный подбор шестерен учитывает диаметр, модуль зуба, ширину венца и материал, что гарантирует точную передачу вращения и минимизирует износ при заданной нагрузке и скорости вращения.

Применение цилиндрических и конических шестерен в механизмах

Цилиндрические шестерни широко применяются для передачи вращения между параллельными валами. Основные области использования:

• Редукторы станков и конвейеров с крутящим моментом до 10 кН·м.
• Автомобильные трансмиссии для распределения мощности между валами.
• Насосные и вентиляторные приводы с ограниченной скоростью до 3000 об/мин.
• Приводы упаковочного и текстильного оборудования для синхронизации работы узлов.

Конические шестерни применяются там, где необходимо изменить направление вращения, чаще на 90°, и выдерживать высокие нагрузки:

• Главные передачи автомобильных дифференциалов с крутящим моментом до 15 кН·м.
• Редукторы станков и промышленного оборудования с пересекающимися осями.
• Приводы кранов и подъёмников, где критична точность передачи момента и плавность хода.
• Энергетические установки для распределения мощности между валами с разной ориентацией.

При выборе типа шестерни учитывают скорость вращения, величину крутящего момента, условия смазки и допустимые вибрации. Цилиндрические подходят для простых параллельных приводов, конические – для пересекающихся валов с высокой нагрузкой.

Ремонт и замена зубчатых шестерен в оборудовании

Проверка состояния шестерен включает визуальный осмотр зубьев на износ, сколы и трещины, измерение шага зубьев и толщины венца с помощью микрометра. При износе более 0,1–0,2 мм или деформации зуба требуется замена.

Замена шестерни начинается с демонтажа вала и сопутствующих узлов. Для цилиндрических шестерен используют съемники, для конических – аккуратно разъединяют шестерни, соблюдая точное положение и угол наклона зубьев. После установки проверяют зазор между зубьями и смазку.

Восстановление шестерен возможно методом наращивания материала на зубьях сваркой или наплавкой с последующей механической обработкой и закалкой. Такой способ применяется при ограниченном бюджете и возможности сохранить посадочные размеры вала.

Смазка и профилактика продлевают ресурс шестерен. Для стальных шестерен используют масла с вязкостью 220–320 мм²/с при 40°C, для пластиковых шестерен – сухие смазки или смазки на основе силикона. Регулярная проверка зазора и состояния зубьев снижает риск поломок и вибрации.

Выбор между ремонтом и полной заменой зависит от степени износа, точности работы механизма и допустимых простоев оборудования. При критических нагрузках рекомендуется замена на новые шестерни с идентичными параметрами.

Выбор шестерни для конкретной нагрузки и скорости вращения

При подборе шестерни критически важны крутящий момент, скорость вращения и тип передачи. Неправильный выбор приводит к ускоренному износу зубьев и вибрациям.

Для упрощения выбора используют таблицу соответствия типа шестерни, материала и допустимой нагрузки:

Дополнительно учитывают условия смазки, рабочую температуру и допустимые вибрации. Для высоких нагрузок и скоростей предпочтительны косозубые или винтовые шестерни из легированной стали, для легких приводов – пластиковые или бронзовые шестерни.

Вопрос-ответ:

Какие типы зубчатых шестерен используют для передачи вращения между параллельными валами?

Для параллельных валов применяют цилиндрические шестерни: прямозубые и косозубые. Прямозубые шестерни подходят для низких скоростей и нагрузок до 10 кН·м, они просты в изготовлении. Косозубые шестерни выдерживают более высокие нагрузки до 15 кН·м, снижают вибрацию и шум за счёт наклонного расположения зубьев, что делает их предпочтительными для редукторов и трансмиссий с высокой точностью вращения.

В каких случаях применяют конические зубчатые шестерни?

Конические шестерни используют, когда требуется изменить направление вращения, чаще всего под углом 90°, между пересекающимися валами. Они передают момент до 15 кН·м и обеспечивают точность движения за счёт формы зубьев и угла наклона. Их устанавливают в дифференциалах автомобилей, редукторах подъёмного оборудования и станочных механизмах, где критична плавность хода и распределение нагрузки по зубьям.

Какие материалы подходят для изготовления шестерен при высоких нагрузках?

Для высоких нагрузок используют углеродистую сталь 45 и легированную сталь 40ХН. Сталь 45 выдерживает крутящий момент до 10 кН·м, обеспечивает прочность и износостойкость после термообработки. Легированная сталь 40ХН выдерживает более высокие нагрузки до 15 кН·м и скорости вращения до 5000 об/мин, сохраняя точность зацепления зубьев и увеличивая срок службы шестерни.

Когда можно использовать пластиковые шестерни вместо металлических?

Пластиковые шестерни применяют в лёгких механизмах и приборах, где нагрузка не превышает 100 Н·м, а скорость вращения — 1500 об/мин. Они уменьшают шум и не требуют смазки. Подходят для точных приводов, бытовых устройств и приборов с ограниченной рабочей температурой до 80–100°C, но для высоких нагрузок или больших скоростей пластиковые шестерни не рекомендуются из-за быстрого износа.

Как правильно подобрать шестерню по нагрузке и скорости вращения?

Выбор шестерни определяется крутящим моментом, скоростью вращения, типом передачи и материалом. Для низких нагрузок и скорости до 1500 об/мин подходят пластиковые шестерни или бронзовые. Для нагрузок до 10–15 кН·м выбирают стальные цилиндрические или конические шестерни с прямыми или косыми зубьями. Следует учитывать диаметр, модуль зуба, ширину венца и условия смазки, чтобы избежать ускоренного износа и вибраций.

Какая шестерня лучше подходит для передачи вращения между пересекающимися валами?

Для пересекающихся валов оптимальны конические шестерни. Они позволяют передавать крутящий момент до 15 кН·м и изменять направление вращения, чаще всего на 90°. Форма зубьев и угол наклона обеспечивают равномерное распределение нагрузки, снижая износ и вибрацию. Их применяют в дифференциалах автомобилей, редукторах подъёмного оборудования и станочных механизмах, где требуется точность движения.

Как правильно выбрать материал шестерни для высокой нагрузки и скорости вращения?

Для высоких нагрузок и скоростей до 5000 об/мин подходят стальные шестерни: углеродистая сталь 45 или легированная сталь 40ХН. Сталь 45 выдерживает крутящий момент до 10 кН·м, обеспечивает прочность и износостойкость после термообработки. Легированная сталь 40ХН выдерживает нагрузку до 15 кН·м, повышает точность зацепления зубьев и увеличивает срок службы шестерни. Для лёгких приводов с низкой нагрузкой можно использовать пластиковые или бронзовые шестерни, но они не подходят для высоких скоростей и больших моментов.
