Redmi Note 6 Pro оснащён металлической рамкой и пластиковыми вставками, что требует аккуратного обращения при разборке. Перед началом работы необходимо полностью выключить устройство, извлечь лоток SIM-карты и подготовить набор инструментов: крестовую отвертку, пластиковую лопатку, пинцет и присоску.
При вскрытии корпуса важно не использовать металлические предметы для поддевания крышки, чтобы не повредить антенны и защёлки. Внутри корпуса расположены две платы, соединённые шлейфами, а также аккумулятор с приклеенной подложкой. Для отсоединения элементов лучше использовать пластиковый инструмент, чтобы избежать короткого замыкания.
Разборка выполняется в строгой последовательности: откручивание винтов, снятие защитных панелей, отключение шлейфов и извлечение модулей. При обратной сборке следует обратить внимание на точность установки шлейфов и прижимных пластин, так как их неправильное положение может привести к отсутствию изображения или сбоям в работе сенсора.

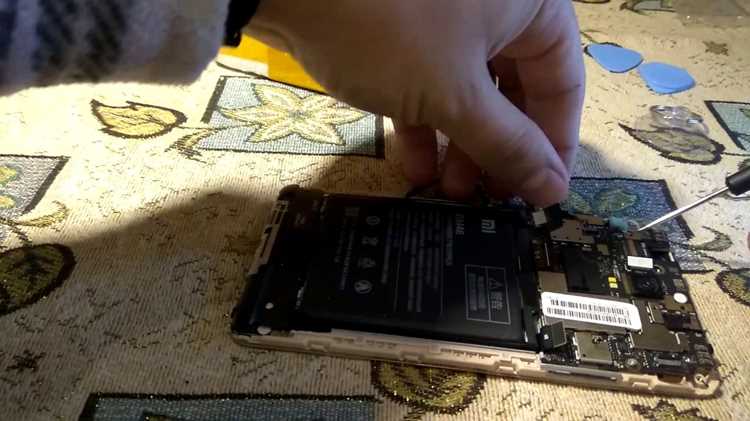

Подготовка инструментов и безопасное отключение питания
Перед началом разборки Redmi Note 6 Pro необходимо собрать базовый набор инструментов: крестовую отвертку 1,5 мм, пластиковую лопатку, медиатор, пинцет с антистатическим покрытием и присоску для снятия крышки. Дополнительно рекомендуется использовать антистатический браслет, чтобы исключить повреждение компонентов электрическим разрядом.
Рабочая поверхность должна быть чистой, устойчивой и хорошо освещённой. Для удобства стоит подготовить небольшие контейнеры или магнитный коврик, чтобы разложить винты по зонам – верхняя, средняя и нижняя части корпуса имеют разную длину крепежей.
Перед вскрытием корпуса смартфон нужно полностью выключить, удерживая кнопку питания до появления меню и выбрав пункт «Выключить». После этого извлекается лоток SIM-карты и карты памяти, чтобы не повредить их при снятии задней панели. Если устройство было недавно в работе, стоит дождаться остывания аккумулятора до комнатной температуры.
Во время дальнейших операций запрещается подключать зарядное устройство или внешний источник питания. Это исключает риск короткого замыкания при случайном касании контактов и упрощает безопасное отключение аккумулятора на последующих этапах.

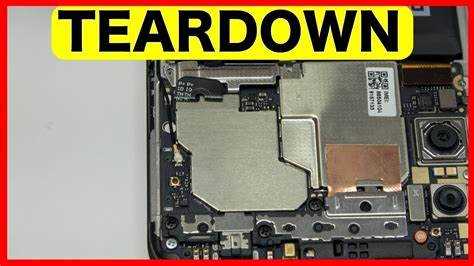

Снятие задней крышки и извлечение лотка SIM-карты
Перед началом снятия крышки необходимо полностью обесточить устройство и убедиться, что лоток SIM-карты извлечён. Для этого используется скрепка или игла из комплекта – она вставляется в отверстие рядом с лотком, после чего модуль аккуратно выдвигается без усилий. Важно не наклонять инструмент под углом, чтобы не повредить направляющие.
Корпус Redmi Note 6 Pro состоит из металлической рамки и пластиковой задней панели, зафиксированной защёлками по периметру. Для её отделения применяется пластиковый медиатор или лопатка. Начинать стоит с нижнего края, где корпус менее плотно прилегает, затем постепенно продвигаться вдоль боковых граней, аккуратно разъединяя фиксаторы.
При снятии крышки необходимо соблюдать равномерное распределение усилия, не использовать металлические предметы и не тянуть панель вверх, чтобы не повредить шлейф отпечатка пальца, расположенный в верхней части корпуса. После отделения крышки её нужно перевернуть и отсоединить шлейф сканера, используя пластиковый инструмент. Крышка откладывается в сторону на чистую, нецарапающую поверхность.
После завершения этого этапа корпус смартфона остаётся открытым, а внутренние элементы становятся доступны для последующих операций по откручиванию винтов и демонтажу защитных панелей.
Откручивание винтов и демонтаж защитной панели материнской платы
После снятия крышки открывается доступ к верхнему блоку, закрытому пластиковой панелью с металлической вставкой. В этой зоне размещены шлейфы дисплея, аккумулятора, кнопок и модуля камеры, поэтому демонтаж выполняется строго по порядку. Панель удерживается винтами одинакового типа, однако их количество может отличаться в зависимости от партии устройства. Обычно используется 7–9 винтов формата Phillips 1,5 мм.
Для откручивания подходит отвертка с точной посадкой, чтобы исключить срыв шлица. Винты выкладываются в отдельный контейнер, так как крепежи из верхнего блока не совпадают по длине с нижней частью корпуса. После снятия каждого винта панель остаётся зафиксированной на небольших направляющих, поэтому её необходимо поддевать только пластиковым инструментом.
При отделении панели не стоит тянуть её вверх – под ней проходят шлейфы, которые могут оказаться задетыми при резком движении. Панель нужно слегка поднять с одного края и аккуратно вывести из направляющих. Металлический экран, прикреплённый к ней, выполняет роль экранировки, поэтому его геометрию важно не деформировать.
После удаления панели становится доступным основной узел соединений материнской платы. На этом этапе рекомендуется визуально проверить целостность шлейфов и расположение прижимных контактов, чтобы при последующих действиях не повредить их инструментом.
Отсоединение аккумулятора и шлейфов дисплея
После снятия защитной панели необходимо отключить аккумулятор, чтобы исключить подачу питания на материнскую плату. Разъём батареи расположен в нижней части платы под небольшим металлическим фиксатором. Для отсоединения используется пластиковый инструмент с тонким концом, которым аккуратно поддевается коннектор вверх без раскачивания.
Аккумулятор модели BN45 закреплён при помощи клеевых полос. Если требуется его снятие, нужно потянуть за белые язычки, расположенные внизу батареи. При недостаточном ослаблении клея допустимо лёгкое прогревание корпуса феном до температуры не выше 60 °C, после чего клей становится более податливым.
Далее выполняется отключение шлейфов, соединяющих дисплейный модуль и сенсор с материнской платой. Эти шлейфы зафиксированы под небольшими металлическими планками, удерживаемыми винтами. Последовательность действий:
- Открутить винт, фиксирующий прижимную планку.
- Снять планку и аккуратно поддеть коннектор шлейфа пластиковым медиатором.
- Повторить процедуру для второго шлейфа – сенсорного и дисплейного.
После отсоединения всех шлейфов материнская плата и нижний модуль полностью изолированы от питания, что позволяет безопасно переходить к разборке камер, динамика и вибромотора.
Разъединение модулей камеры, динамика и вибромотора
После отключения аккумулятора и дисплейных шлейфов можно приступать к разъединению модулей. Основной блок камер состоит из двойного модуля задней камеры и фронтального модуля, закреплённых винтами и защёлками. Для демонтажа используется пластиковый медиатор и пинцет с антистатическим покрытием.
Действия по разъединению модулей:
- Снять металлическую планку, фиксирующую заднюю камеру, открутив соответствующие винты.
- Аккуратно поддеть модуль камеры снизу и вынуть его из посадочного гнезда, избегая перекоса.
- Для фронтальной камеры отсоединить шлейф через коннектор, поддев его пластиковым инструментом.
- Динамик и вибромотор расположены в нижнем блоке. Сначала откручиваются винты, удерживающие корпус динамика, затем модуль аккуратно извлекается.
- Вибромотор фиксируется винтами и шлейфом, который поддевается медиатором. Модуль извлекается с небольшим усилием, следя за целостностью проводки.
После разъединения всех модулей внутренние компоненты корпуса становятся полностью доступными для снятия материнской платы и других элементов нижнего блока.

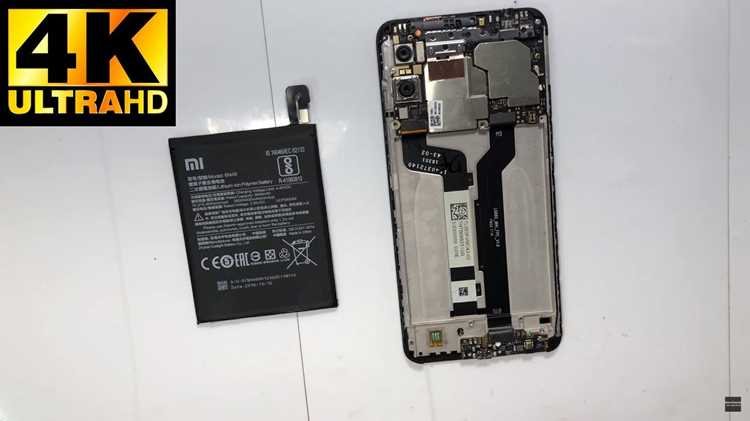

Снятие материнской платы и элементов нижнего блока
После отсоединения всех модулей и шлейфов можно переходить к снятию материнской платы. Плата удерживается винтами и прижимными планками, а нижний блок содержит динамик, разъёмы USB и микрофон. Работы выполняются на антистатической поверхности с использованием пластикового инструмента для поддевания компонентов.
Последовательность действий по снятию материнской платы и элементов нижнего блока:
| Этап | Действие | Инструмент |
|---|---|---|
| 1 | Открутить винты, фиксирующие материнскую плату | Крестовая отвертка 1,5 мм |
| 2 | Снять металлические планки, удерживающие нижний блок | Пластиковый медиатор |
| 3 | Аккуратно поддеть плату снизу и извлечь её из корпуса | Пластиковый инструмент |
| 4 | Отсоединить динамик, USB-разъём и микрофон, извлечь элементы | Пинцет с антистатическим покрытием |
| 5 | Разместить снятые элементы на отдельной поверхности для последующей сборки | Контейнеры или магнитный коврик |
После выполнения этих действий внутренние компоненты Redmi Note 6 Pro полностью демонтированы, что позволяет проводить ремонт или замену отдельных узлов без риска повреждения плат или модулей.
Вопрос-ответ:
Какие инструменты нужны для безопасной разборки Redmi Note 6 Pro?
Для работы понадобятся крестовая отвертка 1,5 мм, пластиковая лопатка или медиатор, пинцет с антистатическим покрытием и присоска для снятия задней крышки. Также рекомендуется использовать антистатический браслет и чистую ровную поверхность, чтобы винты и мелкие детали не терялись.
Как правильно снять заднюю крышку без повреждений?
Сначала извлекается лоток SIM-карты, затем с помощью присоски или медиатора поддевается нижний край крышки. Далее аккуратно продвигаются по боковым сторонам, разъединяя защёлки. Использование металлических инструментов запрещено, особенно в зоне антенн, чтобы не нарушить их работу.
В каком порядке отключать шлейфы и аккумулятор при разборке?
Сначала отключается аккумулятор, чтобы исключить подачу питания. После этого отсоединяются шлейфы дисплея и сенсора, фиксируемые металлическими планками. Последовательное отключение исключает короткое замыкание и повреждение контактов. Каждый коннектор поддевается пластиковым инструментом, без усилия и перекосов.
Как извлечь модули камеры, динамика и вибромотора без повреждений?
Задняя камера снимается после откручивания фиксирующих винтов и поддевания модуля медиатором. Фронтальная камера отключается через коннектор. Динамик и вибромотор откручиваются и извлекаются с помощью пинцета, контролируя целостность шлейфов и проводки, чтобы не нарушить контакт с материнской платой.
Какая последовательность снятия материнской платы и нижнего блока?
Сначала откручиваются все винты, удерживающие плату и планки нижнего блока. Далее аккуратно поддевается плата пластиковым инструментом и извлекается из корпуса. После этого снимаются динамик, USB-разъём и микрофон. Все элементы раскладываются на отдельной поверхности для удобства последующей сборки и предотвращения потери мелких деталей.
Как правильно отсоединять аккумулятор и шлейфы дисплея при разборке Redmi Note 6 Pro, чтобы не повредить контакты?
Сначала необходимо полностью выключить устройство и извлечь лоток SIM-карты. Аккумулятор отключается первым, используя пластиковый инструмент для поддевания коннектора, не прилагая чрезмерного усилия. После этого отсоединяются шлейфы дисплея и сенсора, фиксируемые металлическими планками. Планки откручиваются крестовой отверткой, а коннекторы аккуратно поддеваются медиатором или пластиковым инструментом. Важно работать последовательно, избегать перекоса и давления на контакты, чтобы не вызвать повреждение материнской платы или шлейфов.
