Sata mode rst with optane что это

Режим SATA Mode RST with Optane используется на платформах Intel для объединения возможностей традиционных накопителей и кэширующей памяти Intel Optane. Он управляет доступом к данным на уровне контроллера, позволяя системе использовать часть памяти Optane в качестве ускорителя операций чтения и записи для медленных HDD. Такой подход повышает скорость отклика и снижает задержки при работе с крупными файлами и программами.

При включённом режиме RST (Rapid Storage Technology) контроллер SATA переключается из стандартного AHCI в режим RAID, что делает возможным интеграцию Optane. Драйвер Intel RST обеспечивает связь между чипсетом, накопителями и операционной системой, распределяя часто используемые данные в кэш Optane. Это особенно полезно при работе с офисными приложениями, базами данных и игровыми загрузками.

Для активации режима требуется поддержка Optane со стороны чипсета, процессора и BIOS/UEFI. Также важно установить соответствующий драйвер Intel RST и корректно инициализировать накопители. Ошибки при выборе режима SATA или при установке Windows без нужного драйвера могут привести к недоступности данных или сбоям загрузки. Поэтому настройку RST with Optane стоит проводить до установки операционной системы, с чётким пониманием архитектуры платформы и требований Intel.

SATA Mode RST with Optane: что это и как работает

Режим SATA Mode RST with Optane представляет собой конфигурацию, при которой контроллер SATA работает в режиме Intel Rapid Storage Technology, обеспечивая поддержку модулей Intel Optane Memory. Эта технология объединяет функции RAID и кэширования, создавая логическую связку между основным накопителем и модулем Optane. В результате frequently используемые блоки данных хранятся в кэше Optane, что сокращает время доступа и ускоряет работу системы без необходимости установки полноценного SSD.

Основной принцип работы заключается в перенаправлении операций чтения и записи через кэширующий слой, формируемый Optane. Контроллер RST автоматически определяет, какие файлы используются чаще всего, и сохраняет их в энергонезависимой памяти 3D XPoint. При повторном обращении данные извлекаются напрямую из Optane, минуя механический диск.

Для корректной работы режима необходима совместимость компонентов. Материнская плата должна поддерживать Intel RST, BIOS – иметь опцию выбора «RST with Optane», а накопители – быть подключены к портам SATA, управляемым контроллером Intel. Операционная система требует установки последней версии драйвера Intel RST и включённого режима UEFI.

Перед включением режима рекомендуется выполнить резервное копирование данных и обновить BIOS до последней версии. После активации RST with Optane данные кэшируются автоматически, без участия пользователя. При необходимости модуль можно деактивировать через приложение Intel Optane Memory или интерфейс Intel RST в Windows.

Разница между режимами SATA AHCI и RST с точки зрения архитектуры контроллера

В режиме RST (Rapid Storage Technology) контроллер перестраивает архитектуру доступа, добавляя уровень логического управления над физическими портами SATA. Этот слой позволяет объединять накопители в массивы RAID, а также использовать память Optane в качестве ускоряющего кэша. В отличие от AHCI, обработка операций выполняется не напрямую, а через драйвер Intel RST, который анализирует обращения к данным и оптимизирует порядок их выполнения.

С точки зрения архитектуры, AHCI – это статическая модель взаимодействия, тогда как RST использует динамическое распределение нагрузки между накопителями. В RST контроллер управляется микрокодом, встроенным в чипсет Intel, что даёт возможность аппаратного кэширования и защиты данных при сбоях. Кроме того, RST поддерживает реконфигурацию массивов без потери данных и автоматическое восстановление при повреждениях сектора.

Выбор между AHCI и RST зависит от цели использования. AHCI подходит при установке одной системы на SSD или NVMe без участия дополнительных накопителей. Режим RST рекомендуется при наличии HDD и модуля Intel Optane, а также при построении RAID-массивов. При переходе между режимами требуется переустановка Windows или предварительная интеграция драйвера RST в установочный образ, иначе система не загрузится из-за несовпадения типа контроллера.

Как Intel RST управляет взаимодействием между SSD, HDD и кэшем Optane

RST использует метаданные, сохраняемые на каждом накопителе, чтобы отслеживать актуальность кэшированных блоков. При изменении информации на HDD данные автоматически синхронизируются с кэшем Optane. Для файлов, редко используемых системой, кэш постепенно очищается, освобождая место под новые операции. Таким образом, Intel RST реализует адаптивное кэширование без вмешательства пользователя.

Алгоритм работы RST распределяет нагрузку между накопителями с учётом их скорости и приоритета. SSD или Optane получают приоритет на чтение, а HDD выполняет роль основного хранилища. При этом операции записи буферизуются и передаются на HDD с минимальной нагрузкой на шину SATA. Этот подход особенно полезен при системах с большим объёмом данных, где требуется быстрое обращение к часто используемым приложениям.

Для корректной работы RST с Optane необходимо, чтобы модуль Optane был активирован в BIOS и корректно распознан драйвером Intel RST в Windows. При отключении или замене накопителей рекомендуется предварительно деактивировать кэширование через приложение Intel Optane Memory, чтобы избежать рассинхронизации и потери данных.

Назначение и устройство технологии Intel Optane Memory в составе RST

Intel Optane Memory представляет собой модуль на базе памяти 3D XPoint, работающий как промежуточный уровень между оперативной памятью и накопителями данных. В составе технологии Intel RST Optane используется в роли кэширующего устройства, ускоряющего операции с frequently используемыми блоками информации на уровне контроллера SATA. Это решение обеспечивает повышение скорости доступа к данным без необходимости замены основного накопителя на SSD.

Модуль Optane подключается через интерфейс M.2 и определяется системой как устройство NVMe, но управляется через контроллер Intel RST. Его основная функция – хранение метаданных и часто используемых файлов, к которым ОС обращается регулярно. За счёт высокой скорости чтения и низкой латентности 3D XPoint память снижает задержки при обращении к механическим дискам.

• Ёмкость модулей Optane варьируется от 16 до 64 ГБ, чего достаточно для кэширования системных и прикладных данных.
• Кэширование происходит на уровне блоков данных, а не файлов, что позволяет эффективно ускорять работу любых типов приложений.
• Optane сохраняет состояние кэша при выключении питания, благодаря чему ускорение сохраняется после перезапуска.
• Система автоматически обновляет содержимое кэша при изменении файлов на HDD, предотвращая рассинхронизацию.

В архитектуре RST модуль Optane функционирует под управлением драйвера Intel RST, который анализирует обращения к накопителям и формирует приоритетный список блоков для кэширования. При чтении данных сначала проверяется наличие блока в Optane; если он найден, запрос обслуживается напрямую, минуя HDD. В противном случае информация извлекается с диска и помещается в кэш для последующих обращений.

1. Контроллер SATA в режиме RST объединяет HDD и Optane в один логический том.
2. 3D XPoint память хранит часто запрашиваемые блоки данных и ускоряет их доступ при повторных обращениях.
3. Метаданные обновляются при каждой операции записи, обеспечивая согласованность данных между устройствами.

Использование Intel Optane Memory в составе RST рекомендуется при конфигурациях с HDD в качестве основного накопителя. Перед установкой модуля следует обновить BIOS, активировать режим RST with Optane и установить драйвер Intel RST последней версии, чтобы контроллер корректно распознал устройство и активировал кэширование.

Пошаговое включение режима RST with Optane в BIOS/UEFI

Для активации режима RST with Optane необходимо убедиться, что материнская плата, процессор и накопители поддерживают технологию Intel Optane. Все накопители, участвующие в конфигурации, должны быть подключены к портам SATA, управляемым чипсетом Intel. Перед настройкой рекомендуется обновить BIOS до последней версии и отключить режим совместимости Legacy.

Порядок включения режима RST with Optane:

1. Войти в BIOS/UEFI с помощью клавиши Del или F2 во время загрузки системы.
2. Перейти в раздел конфигурации SATA-контроллера (обычно находится в меню Advanced или Storage Configuration).
3. Найти параметр SATA Mode Selection и установить значение Intel RST Premium with Intel Optane System Acceleration (RAID).
4. Сохранить изменения и перезагрузить систему, чтобы BIOS инициализировал контроллер в новом режиме.
5. Загрузиться с установочного носителя Windows, если система устанавливается заново. При необходимости интегрировать драйвер Intel RST на этапе выбора диска, иначе установщик может не увидеть накопители.
6. После завершения установки операционной системы установить пакет драйверов Intel Rapid Storage Technology и приложение Intel Optane Memory.
7. Запустить приложение Intel Optane Memory, выбрать диск, который будет кэшироваться, и активировать ускорение (Enable Acceleration).
8. Перезагрузить компьютер для применения конфигурации и инициализации Optane-кэша.

Если режим RST включается на уже установленной системе, необходимо заранее установить драйвер Intel RST, изменить режим SATA в BIOS и загрузиться в безопасном режиме Windows для автоматической переинициализации контроллера. После успешного запуска система сохранит работу в режиме RST, и можно будет активировать Optane через фирменное приложение.

Нарушение порядка активации или использование несовместимых портов SATA приведёт к ошибке инициализации RST или отсутствию видимости дисков в BIOS. Все устройства, участвующие в кэшировании, должны быть подключены к контроллеру Intel, а не к стороннему чипу ASM или Marvell, если они присутствуют на плате.

Настройка драйверов Intel RST и активация кэширования Optane в Windows

После включения режима RST with Optane в BIOS необходимо установить и настроить драйвер Intel Rapid Storage Technology. Без него система не сможет распознать кэширующий модуль и активировать ускорение. Перед установкой убедитесь, что Windows загружена в режиме UEFI, а все накопители подключены к контроллеру Intel SATA.

Порядок настройки драйверов и активации Optane:

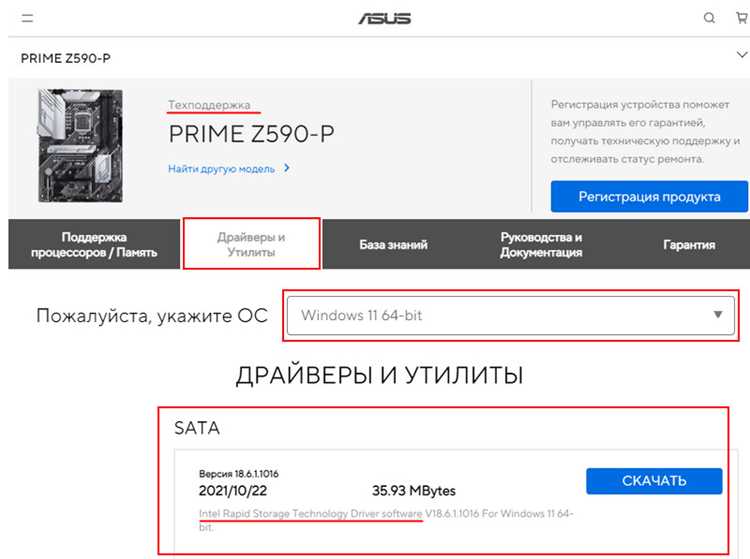

1. Скачать последнюю версию драйвера Intel Rapid Storage Technology (RST) с официального сайта Intel или сайта производителя материнской платы.
2. Запустить установщик и выбрать стандартную установку, включающую компонент Intel Optane Memory and Storage Management.
3. После завершения установки перезагрузить систему, чтобы активировать службу RST и инициализировать контроллер.
4. Открыть приложение Intel Optane Memory and Storage Management через меню «Пуск».
5. Перейти в раздел Intel Optane Memory и выбрать накопитель, который будет кэшироваться (обычно системный HDD).
6. Нажать Enable для активации кэширования и подтвердить перезагрузку.

После перезапуска система создаёт логическую связку между HDD и модулем Optane. Контроллер Intel RST начинает формировать карту кэша, автоматически распределяя frequently используемые блоки данных. В течение первых циклов загрузки скорость может не измениться, поскольку кэш наполняется постепенно.

Проверить активность кэширования можно через интерфейс Intel RST или с помощью диспетчера устройств – модуль Optane должен отображаться как «Intel NVMe Controller» и работать без ошибок. В приложении RST статус должен быть «Optane Memory: Enabled».

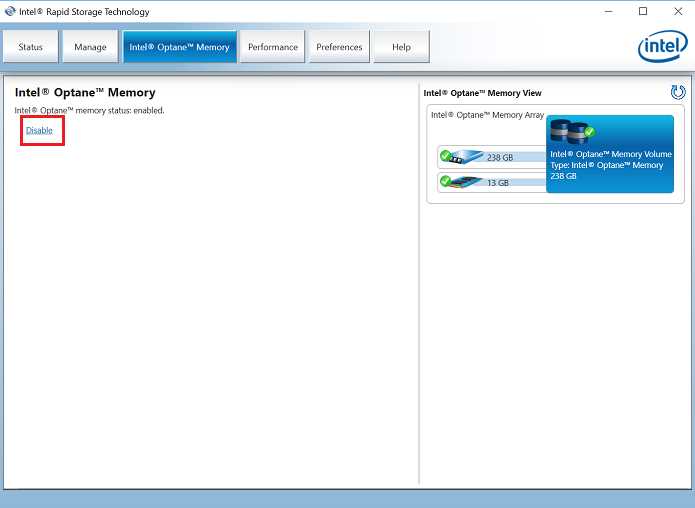

При необходимости отключить кэширование нужно в том же интерфейсе, выбрав пункт Disable Acceleration. После деактивации система автоматически разъединит связку HDD и Optane, сохранив данные на основном накопителе. Перед переустановкой Windows рекомендуется отключить кэширование вручную, чтобы избежать конфликтов с загрузчиком и потерей метаданных RST.

Типичные ошибки при переходе с AHCI на RST with Optane и способы их устранения

При переключении режима SATA с AHCI на RST with Optane пользователи часто сталкиваются с ошибками, связанными с несовместимостью драйверов, неправильной настройкой BIOS или отсутствием поддержки со стороны оборудования. Неправильное выполнение последовательности действий может привести к невозможности загрузки Windows и потере доступа к данным.

Основные ошибки и методы устранения:

• Ошибка загрузки Windows после смены режима SATA. Возникает, если в системе установлен драйвер AHCI, а контроллер переведён в режим RST.

  Решение: перед изменением режима активировать в реестре Windows параметр iaStorV или iaStorAC, перезагрузить систему и только затем изменить режим в BIOS. Альтернативно – установить драйвер Intel RST заранее через диспетчер устройств.
• Накопители не отображаются в BIOS или при установке Windows. Часто вызвано подключением дисков к сторонним SATA-контроллерам (ASMedia, Marvell).

  Решение: подключить устройства к портам, управляемым чипсетом Intel, и повторно включить режим RST.
• Ошибка при активации Optane Memory. Программа Intel RST может сообщать о несовместимости или отсутствии подходящего диска.

  Решение: проверить, что диск и модуль Optane инициализированы в GPT, а система работает в UEFI-режиме. При необходимости выполнить очистку метаданных через Diskpart и повторно активировать кэширование.
• Конфликт с установленной системой после включения RST. Windows может не распознавать загрузочный раздел.

  Решение: интегрировать драйвер Intel RST в установочный образ Windows с помощью утилиты DISM или установить систему заново в режиме RST.
• Ошибка “Incompatible BIOS configuration”. Возникает при несоответствии версии BIOS и драйвера RST.

  Решение: обновить BIOS и драйвер Intel RST до актуальных версий, затем сбросить настройки и повторить активацию Optane.

Перед переходом с AHCI на RST рекомендуется выполнить резервное копирование данных, создать точку восстановления и убедиться, что в BIOS включён режим UEFI. При работе с системой, где уже установлен Windows, необходимо активировать драйвер RST вручную, чтобы избежать критических ошибок загрузки. После успешного перехода следует проверить статус Optane через приложение Intel Optane Memory и убедиться, что режим кэширования активен.

Проверка работы Optane-кэша и мониторинг состояния накопителей через утилиты Intel

После активации режима RST with Optane важно убедиться, что кэширование функционирует корректно и контроллер Intel обрабатывает обращения к данным через модуль Optane. Для этого используются фирменные инструменты Intel, которые отображают состояние кэша, конфигурацию накопителей и параметры производительности.

Основные утилиты для проверки и мониторинга:

• Intel Optane Memory and Storage Management – приложение с графическим интерфейсом, устанавливаемое вместе с драйвером Intel RST. Показывает активность Optane, тип конфигурации (S


  Преимущества и ограничения режима RST with Optane при различных сценариях использования

  Режим Intel RST with Optane предназначен для оптимизации производительности систем с механическими дисками, где использование SSD ограничено по объёму или стоимости. Технология объединяет HDD и модуль Optane в единый логический том, повышая скорость работы системы без физической замены накопителя. Однако эффективность режима зависит от конкретного сценария и конфигурации оборудования.

  Основные преимущества RST with Optane:

  • Сокращение времени загрузки Windows и frequently используемых приложений за счёт кэширования часто обращаемых блоков данных.
  • Ускорение доступа к большим файлам и архивам при работе с HDD, особенно в системах без SSD.
  • Сохранение производительности даже после выключения питания благодаря энергонезависимой памяти 3D XPoint.
  • Аппаратное управление кэшированием на уровне контроллера Intel, не создающее дополнительной нагрузки на процессор.
  • Автоматическая адаптация под характер использования без ручной настройки кэша пользователем.

  Ограничения и особенности применения:

  • Не поддерживается на системах с контроллерами AMD и старых чипсетах Intel (до серии 200).
  • Работает только с Windows 10/11 64-bit в режиме UEFI с GPT-разметкой дисков.
  • Невозможно использовать одновременно с классическим RAID, если Optane назначен под кэширование системного диска.
  • Оптимизация ощущается только при работе с HDD; в конфигурациях с NVMe SSD прирост производительности минимален.
  • При повреждении метаданных RST возможна потеря связи между кэшем и основным накопителем, требующая переинициализации.

  Рекомендации по использованию:

  1. Применять RST with Optane на системах с объёмным HDD и ограниченным бюджетом на установку SSD.
  2. Для рабочих станций с постоянными нагрузками на диск (редактирование видео, CAD, большие базы данных) использовать Optane объёмом не менее 32 ГБ.
  3. В игровых системах режим оправдан при установке игр на HDD, где кэширование существенно сокращает время загрузки уровней.
  4. При установке новой ОС рекомендуется сразу включать RST в BIOS и устанавливать драйвер Intel RST до первого запуска Windows.

  Режим RST with Optane обеспечивает значительное ускорение систем на базе HDD, но не является заменой полнофункционального SSD. Наиболее оправдано его использование в гибридных конфигурациях, где важно сохранить объём классического накопителя при улучшении отклика системы.

  Вопрос-ответ:

  Почему после включения режима RST with Optane система перестала загружаться?

  Это происходит, если Windows была установлена при активном режиме AHCI. После переключения на RST контроллер SATA меняет идентификатор, и система не находит нужный драйвер. Чтобы исправить проблему, нужно заранее включить драйвер Intel RST в реестре или интегрировать его в образ Windows. В случае невозможности загрузки помогает запуск через безопасный режим и установка драйвера вручную.

  Можно ли использовать модуль Intel Optane вместе с SSD, а не с HDD?

  Технология RST with Optane рассчитана на ускорение медленных устройств хранения, поэтому на системах с SSD прирост производительности минимален. Если SSD используется как основной системный диск, включение Optane не имеет смысла — кэширование не даст заметного эффекта. Оптимальная схема — использование Optane с HDD для ускорения доступа к часто используемым данным.

  Как проверить, что Optane действительно работает и кэширование активно?

  Проверить работу кэша можно через приложение Intel Optane Memory and Storage Management. В разделе «Intel Optane Memory» должен отображаться статус Enabled и список ускоряемых накопителей. Дополнительно можно открыть раздел «Performance» и убедиться, что фиксируются операции чтения и записи. Если статус отображается как Disabled, кэширование не активно, и следует выполнить повторную инициализацию.

  Почему утилита Intel Optane Memory сообщает об ошибке «Incompatible BIOS configuration»?

  Сообщение означает, что BIOS не поддерживает текущую версию драйвера или неправильно настроен режим SATA. Необходимо включить «Intel RST Premium with Intel Optane System Acceleration» в разделе конфигурации SATA, сохранить изменения и обновить BIOS до последней версии. После этого драйвер Intel RST сможет корректно активировать модуль Optane.

  Стоит ли включать RST with Optane на ноутбуке с гибридным хранилищем?

  Да, если устройство имеет HDD в качестве основного накопителя и поддерживает Intel Optane. Технология значительно ускоряет загрузку системы и запуск приложений, не требуя замены накопителя. При этом следует учитывать, что Optane не совместим с системами, использующими контроллеры AMD или сторонние SATA-чипы, и требует работы в режиме UEFI с GPT-разметкой.
