L на выключателе двухклавишном что означает

Буква L на двухклавишном выключателе указывает на фазный провод, к которому необходимо подключать питание. Этот контакт отвечает за подачу электричества к обеим клавишам одновременно, что позволяет управлять разными источниками света из одного места.

На практике клемма L часто используется при подключении двухклавишных выключателей к отдельным лампам в одной комнате или к нескольким группам освещения. Подключение к ней нулевого провода недопустимо, так как это приведёт к короткому замыканию или срабатыванию автоматического выключателя.

Перед монтажом важно убедиться в правильной маркировке проводов: фазный провод обычно имеет коричневый или красный цвет. При подключении двухклавишного выключателя следует надёжно зафиксировать провод в клемме L, чтобы исключить ослабление контакта и возможные искрения.

Некорректное использование клеммы L приводит к тому, что одна из клавиш может не включать свет или срабатывать непредсказуемо. Поэтому при замене старого выключателя на новый рекомендуется точно следовать схеме подключения и проверять напряжение с помощью индикаторной отвёртки.

Для упрощения монтажа двухклавишных выключателей с клеммой L современные модели имеют обозначения и цветовую маркировку, что снижает риск ошибок при подключении и ускоряет процесс установки. Это особенно важно при подключении нескольких выключателей в одной электросети.

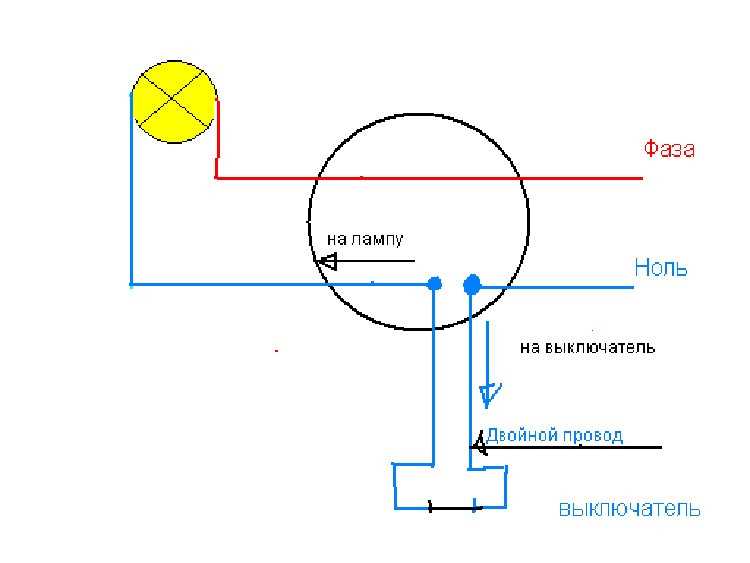

Что обозначает буква L на выключателе и для чего она нужна

Буква L на двухклавишном выключателе указывает на контакт для фазного провода. Этот контакт служит источником питания для обеих клавиш и обеспечивает подачу электричества на подключенные осветительные приборы.

При подключении проводов к клемме L важно использовать только фазный провод, обычно коричневого или красного цвета. Подключение нулевого или заземляющего провода к клемме L недопустимо и может привести к короткому замыканию или срабатыванию защитного автомата.

Контакт L позволяет организовать управление несколькими лампами из одного выключателя: при правильном подключении каждая клавиша получает питание через общую фазу, а замыкание происходит только на выбранной клавише. Это упрощает монтаж и повышает надёжность работы системы освещения.

Для точного подключения рекомендуется проверять напряжение на проводах с помощью индикаторной отвёртки перед фиксацией в клемме L. Надёжное закрепление провода снижает риск искрения и перегрева контакта при длительной эксплуатации.

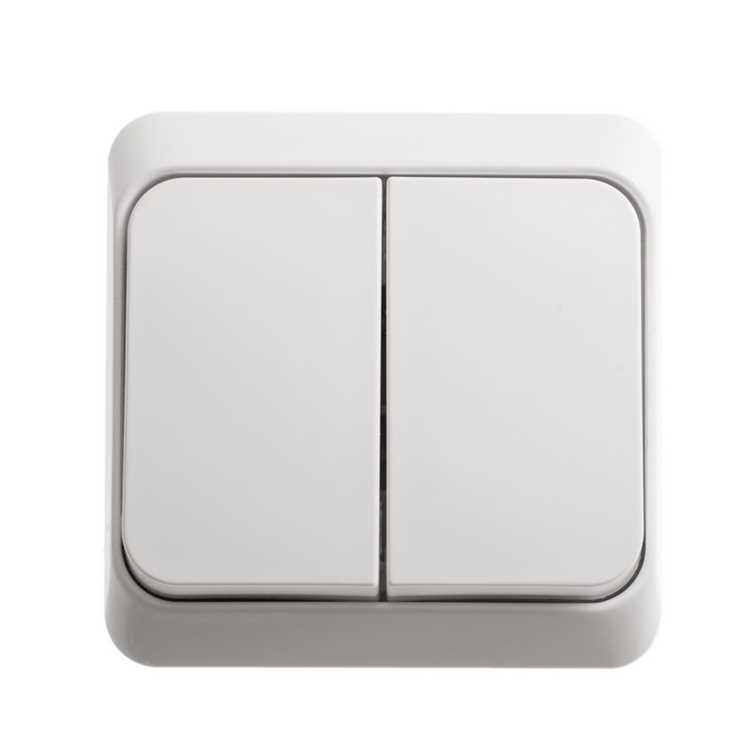

Как определить клемму L на двухклавишном выключателе

Клемма L на двухклавишном выключателе обозначает точку подключения фазного провода. Правильное определение этой клеммы важно для безопасного монтажа и корректной работы освещения.

Для определения клеммы L используйте следующие методы:

• Осмотр маркировки: на большинстве выключателей буква L выбита или нанесена краской рядом с соответствующим контактом.
• Проверка цветовой маркировки: к клемме L обычно подключают фазный провод коричневого или красного цвета.
• Использование индикаторной отвёртки: при подключённом питании индикатор загорается только на фазном проводе, что позволяет точно выявить контакт L.

При подключении убедитесь, что контакт L не перепутан с клеммами для нуля или заземления, чтобы избежать короткого замыкания. Надёжная фиксация провода в клемме L предотвращает ослабление контакта и нагрев при эксплуатации.

Функции клеммы L в подключении освещения

Клемма L на двухклавишном выключателе выполняет роль основного источника питания для обеих клавиш. Через этот контакт проходит фазный ток, который затем распределяется на выбранную клавишу и подключённые к ней лампы.

Основные функции клеммы L:

• Передача питания: обеспечивает подачу напряжения на отдельные цепи каждой клавиши.
• Объединение цепей: позволяет одной фазой управлять несколькими источниками света без дополнительного подключения фазных проводов к каждой клавише.
• Защита от ошибок: при правильном подключении контакт L исключает обратное подключение нуля или заземления, снижая риск короткого замыкания.

Для корректной работы освещения провод к клемме L необходимо зафиксировать плотно, избегая ослабления контакта, что предотвращает искрение и перегрев при длительной эксплуатации.

Правильное подключение проводов к клемме L

Для подключения клеммы L используйте только фазный провод, обычно коричневого или красного цвета. Нулевой или заземляющий провод подключать к этому контакту запрещено.

Пошаговая инструкция подключения:

1. Перед началом работы отключите питание на вводном автомате.

2. Очистите изоляцию провода на длину 8–10 мм, чтобы обеспечить плотный контакт с клеммой.

3. Вставьте провод в клемму L до упора и затяните винт, проверяя, чтобы провод не проворачивался.

4. Убедитесь, что оголённая часть не контактирует с другими клеммами или металлическими элементами корпуса.

5. После подключения включите питание и проверьте работу обеих клавиш выключателя.

Надёжное закрепление проводов в клемме L снижает риск перегрева и обеспечивает стабильную работу освещения.

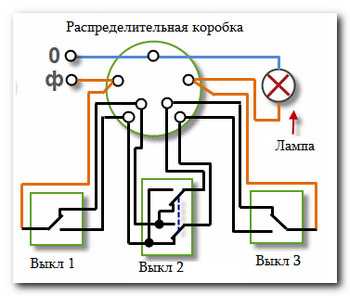

Чем L отличается от других клемм на выключателе

Клемма L предназначена для подключения фазного провода и служит источником питания для обеих клавиш выключателя. В отличие от других клемм, она не управляет напрямую лампами, а распределяет ток на выбранную клавишу.

Остальные клеммы на двухклавишном выключателе обычно отмечены цифрами или стрелками и подключаются к нагрузке. Они получают фазу от клеммы L и замыкают её на лампы при нажатии соответствующей клавиши.

Важное отличие клеммы L от других:

• Источник фазы: без подключения к L клавиши не будут работать.
• Общее питание: одна клемма L может обеспечивать ток для нескольких клавиш.
• Безопасность: L не подключают к нулю или заземлению, что предотвращает короткое замыкание.

При монтаже необходимо точно определить L, чтобы исключить перепутывание с клеммами нагрузки и обеспечить корректное функционирование выключателя.

Распространённые ошибки при работе с клеммой L

Клемма L требует точного подключения фазного провода. Ошибки при работе с ней могут привести к короткому замыканию, некорректной работе выключателя или перегреву контактов.

Соблюдение этих рекомендаций предотвращает перегрев и обеспечивает стабильную работу двухклавишного выключателя.

Совместимость выключателей с клеммой L разных производителей

Клемма L стандартизирована на уровне маркировки фазного контакта, но конструкция и расположение клемм могут отличаться у разных производителей. Это важно учитывать при замене старого выключателя или установке нескольких устройств в одной цепи.

Основные рекомендации по совместимости:

• Проверяйте схему подключения: разные производители могут обозначать клеммы нагрузки цифрами или стрелками, но клемма L всегда остаётся для фазы.
• Сравнивайте размеры и форму клемм: некоторые модели имеют винтовые, другие – пружинные соединения.
• Используйте провод сечением, соответствующим инструкции производителя, чтобы избежать перегрева и ослабления контакта.

При замене выключателя на модель другого производителя:

1. Определите клемму L по маркировке и цвету провода.
2. Сверьте схему подключения с новой моделью.
3. Убедитесь, что длина и способ фиксации провода подходят под клемму L нового устройства.

Соблюдение этих правил позволяет безопасно соединять выключатели разных брендов, обеспечивая корректное функционирование обеих клавиш и долговечность монтажа.

Практические советы при монтаже двухклавишного выключателя

Перед монтажом отключите питание на вводном автомате и убедитесь в отсутствии напряжения на проводах с помощью индикаторной отвёртки.

Используйте провода подходящего сечения: для большинства двухклавишных выключателей достаточно 1,5–2,5 мм². Фазный провод подключайте к клемме L, а провода нагрузки к соответствующим клеммам клавиш.

Очистка жилы провода должна быть равномерной, без повреждения жил. Плотно зафиксируйте провод в клемме, чтобы исключить проворачивание и ослабление контакта.

При монтаже нескольких выключателей в одной цепи маркируйте провода, чтобы не перепутать фазы и нагрузки. Это особенно важно для сложных схем с несколькими группами освещения.

После подключения включите питание и проверьте работу каждой клавиши. Любое мерцание или нестабильное включение указывает на ослабленный контакт или неправильное подключение.

Для долговечности монтажа избегайте излишнего изгиба проводов внутри корпуса выключателя и обеспечьте свободное пространство для крепления крышки. Это предотвращает повреждение проводов и улучшает теплоотвод.

Вопрос-ответ:

Что обозначает буква L на двухклавишном выключателе?

Буква L указывает на клемму для фазного провода. Через неё подаётся питание на обе клавиши, откуда ток распределяется на подключённые лампы. Правильное подключение к L обеспечивает стабильную работу выключателя и предотвращает короткое замыкание.

Можно ли подключать к клемме L нулевой провод?

Нет, к клемме L подключается только фазный провод, обычно красного или коричневого цвета. Подключение нулевого или заземляющего провода к L приведёт к короткому замыканию и срабатыванию защитного автомата.

Как определить клемму L на выключателе, если маркировка стерлась?

Если буква L не видна, её можно определить по расположению контактов: клемма для фазы обычно выделена и соединена со всеми клавишами. Индикаторная отвёртка позволяет проверить, какой контакт подаёт фазное напряжение. Провод к L должен быть прочно зафиксирован и не контактировать с другими клеммами.

Что делать при замене двухклавишного выключателя на устройство другого производителя?

Перед заменой убедитесь, что новая модель поддерживает подключение к клемме L. Определите фазный провод и сопоставьте его с клеммой L на новом выключателе. Сравните форму и способ фиксации контактов, чтобы провод надёжно удерживался, и проверьте работу каждой клавиши после монтажа.
