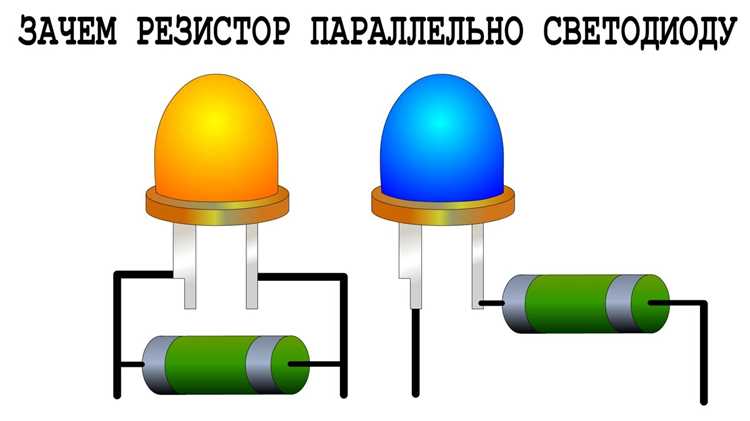

Светодиоды чувствительны к силе тока: превышение допустимого значения даже на несколько миллиампер может привести к их повреждению. Резистор включают последовательно, чтобы ограничить ток и защитить кристалл от перегрева. Без этого элемент служит недолго и быстро теряет яркость.
Номинал сопротивления подбирают с учётом рабочего напряжения светодиода и питания всей цепи. Например, для красного светодиода с прямым напряжением 2 В и током 20 мА при питании 5 В нужен резистор примерно 150 Ом. Такой расчёт позволяет поддерживать стабильный режим работы и предотвратить скачки тока.
Использование резистора также помогает обеспечить одинаковую яркость при подключении нескольких светодиодов. В устройствах с микроконтроллерами это упрощает управление освещением и снижает нагрузку на выходные порты. Правильно подобранный элемент увеличивает срок службы всей схемы и делает её более надёжной.
Почему прямое подключение светодиода к источнику питания опасно
Светодиод не ограничивает ток самостоятельно – его внутреннее сопротивление слишком низкое. При прямом подключении к источнику питания через кристалл проходит ток, превышающий допустимые значения. Уже при незначительном превышении номинала ток может вырасти лавинообразно, что приводит к перегреву и разрушению перехода.
Напряжение включения светодиода фиксировано и зависит от его цвета: для красных оно составляет около 1,8–2,2 В, для белых – до 3,3 В. Если подать питание напрямую от 5 В или 12 В без ограничения, то ток мгновенно превысит расчётные 20 мА, и элемент выйдет из строя. Никакая защита от короткого замыкания в блоке питания не спасёт кристалл от перегрева, так как процесс разрушения происходит за доли секунды.
Чтобы избежать перегрузки, в цепь включают ограничительный резистор. Он принимает на себя часть напряжения и поддерживает ток в безопасных пределах. Это особенно важно при подключении светодиодов к микроконтроллерам, где каждый порт рассчитан на небольшой ток – без резистора возможен не только выход из строя светодиода, но и повреждение управляющего чипа.
Как резистор ограничивает ток через светодиод

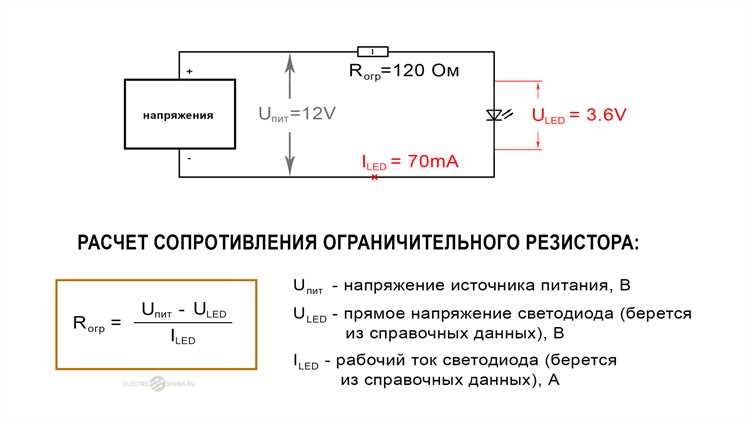

Резистор задаёт нужное сопротивление в цепи, создавая падение напряжения, которое снижает ток до безопасного уровня для светодиода. Он работает по закону Ома: I = (Uпит − Uсв) / R, где I – ток, Uпит – напряжение источника, Uсв – прямое напряжение светодиода, R – сопротивление резистора.
Например, при питании 5 В и прямом напряжении светодиода 2 В нужно, чтобы через него проходил ток 20 мА. Подставив значения, получаем R = (5 − 2) / 0,02 = 150 Ом. Этот резистор возьмёт на себя 3 В падения напряжения и ограничит ток до требуемого уровня. Без него светодиод получил бы весь ток источника, что привело бы к мгновенному перегреву.
Резистор также стабилизирует работу при колебаниях питания. Даже если напряжение источника немного возрастает, ток через светодиод увеличивается незначительно, так как сопротивление остаётся постоянным. Поэтому выбор номинала с небольшим запасом по току повышает надёжность схемы и продлевает срок службы светодиода.
Расчёт номинала резистора для конкретного светодиода
Номинал сопротивления подбирают исходя из разности между напряжением питания и прямым напряжением светодиода, а также из требуемого тока. Основой расчёта служит формула:
R = (Uпит − Uсв) / I
Где:
- Uпит – напряжение источника питания, В;
- Uсв – прямое напряжение светодиода, В;
- I – рабочий ток светодиода, А.
Для примера: при питании 12 В и красном светодиоде с прямым напряжением 2 В и током 20 мА расчёт выглядит так:
R = (12 − 2) / 0,02 = 500 Ом

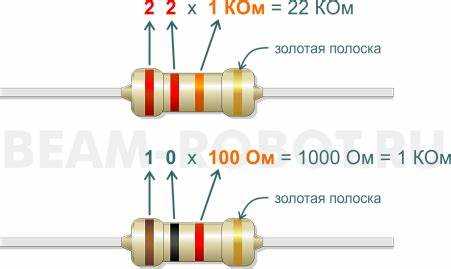

Ближайшее стандартное значение из ряда E24 – 510 Ом. Такой резистор ограничит ток до безопасного уровня и обеспечит стабильную яркость.
Чтобы правильно подобрать элемент, важно учитывать допуск резистора и разброс параметров светодиода. При большом количестве диодов в схеме допустимо установить индивидуальные резисторы для каждого, особенно если они различаются по цвету или производителю.
Рекомендуется использовать следующую последовательность действий:
- Измерить или уточнить напряжение питания.
- Посмотреть в datasheet значение прямого напряжения и рабочего тока.
- Выполнить расчёт по формуле и выбрать ближайшее стандартное значение резистора.
- Проверить результат на практике, измерив ток мультиметром.
Такой подход обеспечивает точное согласование элементов и защищает светодиод от перегрузки при изменении условий питания.
Как подобрать мощность резистора под рабочие условия
Мощность резистора определяет, какое количество тепла он способен рассеять без перегрева и разрушения. Для расчёта используют формулу: P = I² × R, где I – ток через резистор, R – его сопротивление. Полученное значение сравнивают с номинальной мощностью изделия.
Чтобы резистор не работал на пределе, запас по мощности должен составлять не менее 25–50 %. Например, если расчётная мощность равна 0,18 Вт, выбирают резистор на 0,25 Вт или больше. Для мощных светодиодов ток может превышать 100 мА, поэтому лучше применять элементы на 0,5–1 Вт.
При установке резистора в корпус с ограниченным теплоотводом стоит учитывать температуру окружающей среды. Если температура выше 40 °C, запас по мощности увеличивают до 70 %. В открытых схемах с хорошим охлаждением допустимо уменьшить этот запас до 25 %.
Для долговременной работы системы важно не только рассчитать мощность, но и предусмотреть условия вентиляции. Перегрев снижает сопротивление и ускоряет деградацию материала, что отражается на стабильности тока через светодиод.

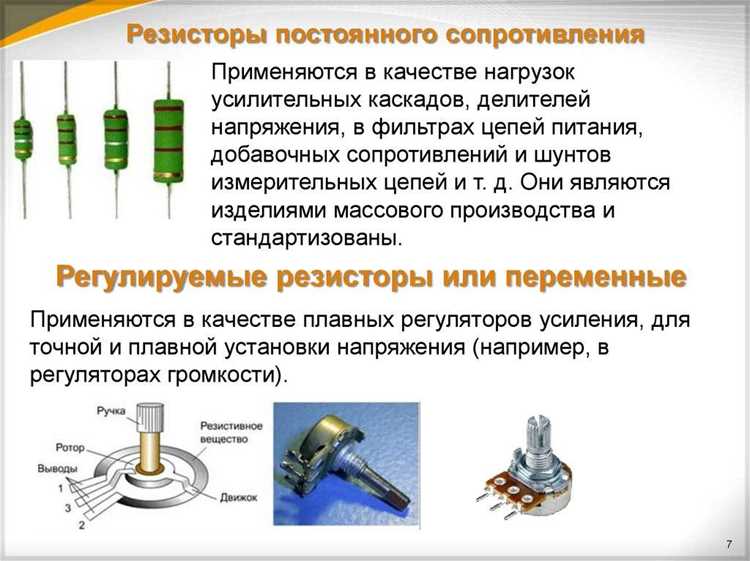

Для цепей постоянного тока обычно выбирают металлоплёночные или проволочные резисторы с устойчивыми параметрами. Углеродные аналоги менее стабильны при нагреве и подходят только для низкой мощности – до 0,25 Вт.
Примеры схем подключения светодиодов с резисторами
Для нескольких светодиодов можно использовать последовательное подключение. При трёх диодах по 2 В каждый и источнике 12 В резистор рассчитывают по формуле: (12 – 6) / 0,02 = 300 Ом. Все элементы соединяют последовательно, что обеспечивает одинаковый ток во всех диодах.
Если питание ограничено по напряжению, применяют параллельное соединение. В этом случае каждому светодиоду нужен свой резистор, иначе разброс характеристик вызовет неравномерную яркость. Например, при питании 5 В и трёх светодиодах с падением 2 В для каждого ставят резистор (5 – 2) / 0,02 = 150 Ом.

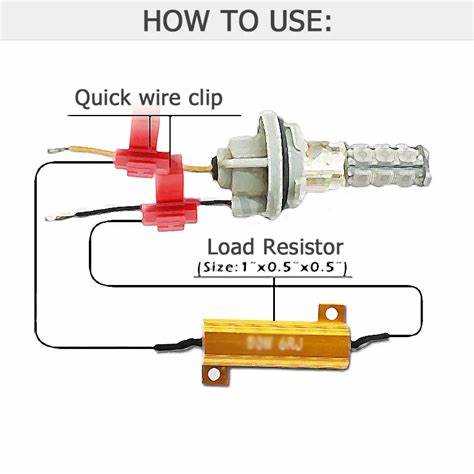

В автомобильных схемах, где напряжение может подниматься до 14,4 В, резисторы подбирают с запасом по мощности и сопротивлению. Например, для одного белого диода 3,2 В и тока 20 мА резистор должен быть не менее 560 Ом, мощностью от 0,25 Вт.
Чем грозит неправильный выбор сопротивления
Если сопротивление слишком мало, через светодиод протекает завышенный ток. Это вызывает перегрев кристалла, изменение цвета свечения и постепенное снижение яркости. При значительном превышении номинала диод выходит из строя за считанные секунды, особенно при питании от нестабилизированного источника.
Недостаточный запас по мощности резистора приводит к его перегреву. При постоянном перегреве меняется номинал сопротивления, что повышает ток и ускоряет деградацию светодиода. Для предотвращения этого рекомендуется выбирать резистор с запасом не менее 25–50 % по рассеиваемой мощности.
Если сопротивление слишком велико, ток через диод снижается, и яркость падает ниже допустимого уровня. В некоторых схемах это приводит к неустойчивой работе или полному отсутствию свечения. Например, при питании 12 В и светодиоде на 2 В с током 20 мА установка резистора 1 кОм вместо 500 Ом уменьшит ток до 10 мА, что снизит яркость почти вдвое.
Ошибка в расчётах часто возникает при игнорировании разброса характеристик источника питания. При питании от адаптеров без стабилизации реальное напряжение может превышать заявленное на 10–15 %. В таком случае даже правильно подобранный резистор окажется заниженным, и диод будет работать с перегрузкой.
Для стабильной работы схемы рекомендуется проверять ток после сборки мультиметром. Если измеренный ток превышает паспортное значение для конкретного светодиода, номинал сопротивления необходимо увеличить. Такой контроль предотвращает перегрев и продлевает срок службы компонентов.
Вопрос-ответ:
Почему светодиод нельзя подключать напрямую к источнику питания без резистора?
Светодиод не ограничивает ток самостоятельно. При подключении напрямую через него может пройти ток, превышающий допустимый уровень, что приведёт к перегреву и разрушению кристалла. Резистор вводит контролируемое сопротивление в цепь, ограничивая ток до безопасного значения. Например, для светодиода на 20 мА и питании 12 В с падением напряжения 2 В требуется резистор 500 Ом, который снизит ток до расчётного уровня.
Как рассчитать сопротивление резистора для светодиода?
Расчёт выполняют по формуле R = (Uпит – Uсв) / I, где Uпит — напряжение питания, Uсв — падение напряжения на светодиоде, I — рабочий ток. Например, для белого светодиода с Uсв = 3,2 В при питании 9 В и токе 20 мА получаем R = (9 – 3,2) / 0,02 = 290 Ом. В продаже есть стандартные номиналы, поэтому выбирают ближайший — 300 Ом.
Можно ли подключить несколько светодиодов через один резистор?
Да, но только если они соединены последовательно и имеют одинаковые характеристики. В этом случае ток одинаков во всех элементах, и резистор подбирают по общей разнице напряжений. При параллельном соединении такой вариант не подходит, поскольку разброс параметров светодиодов приведёт к разной яркости и неравномерному току. Для параллельных цепей требуется отдельный резистор на каждый диод.
Как влияет мощность резистора на работу светодиода?
Если мощность резистора ниже расчётной, он будет перегреваться, что со временем изменит его сопротивление и вызовет нестабильную работу цепи. Мощность рассчитывают по формуле P = I² × R и выбирают элемент с запасом не менее 25–50 %. Например, при токе 0,02 А и сопротивлении 500 Ом рассеиваемая мощность составит 0,2 Вт, значит, резистор должен быть не менее 0,25 Вт.
