При проектировании локальной сети стабильность соединений напрямую зависит от качества используемых коннекторов RJ45. Стандартные разъемы категории 5e обеспечивают пропускную способность до 1 Гбит/с, тогда как коннекторы категории 6 и 6a поддерживают 10 Гбит/с на длине до 55–100 метров. Выбор коннектора должен учитывать не только категорию кабеля, но и материал контактов: позолоченные контакты толщиной 50 микрон снижают риск окисления и обеспечивают долговечность при более чем 1000 циклов подключения.
Особое внимание следует уделять конструкции корпуса. Разъемы с защелкой из термопластика повышенной прочности уменьшают вероятность поломки при частом подключении и отключении. Коннекторы с экранированием (STP) рекомендуются для сред с высоким уровнем электромагнитных помех, так как они уменьшают перекрестные наводки и потери сигнала.
Важно также учитывать совместимость с типом кабеля: для кабелей с большим сечением жилы (например, 23 AWG) требуются разъемы с увеличенным диаметром отверстий и надежным механическим зажимом. Для домашних и офисных сетей оптимальны коннекторы с прозрачным корпусом, который позволяет визуально контролировать правильность обжатия проводов, что снижает вероятность ошибок при сборке патч-кордов.

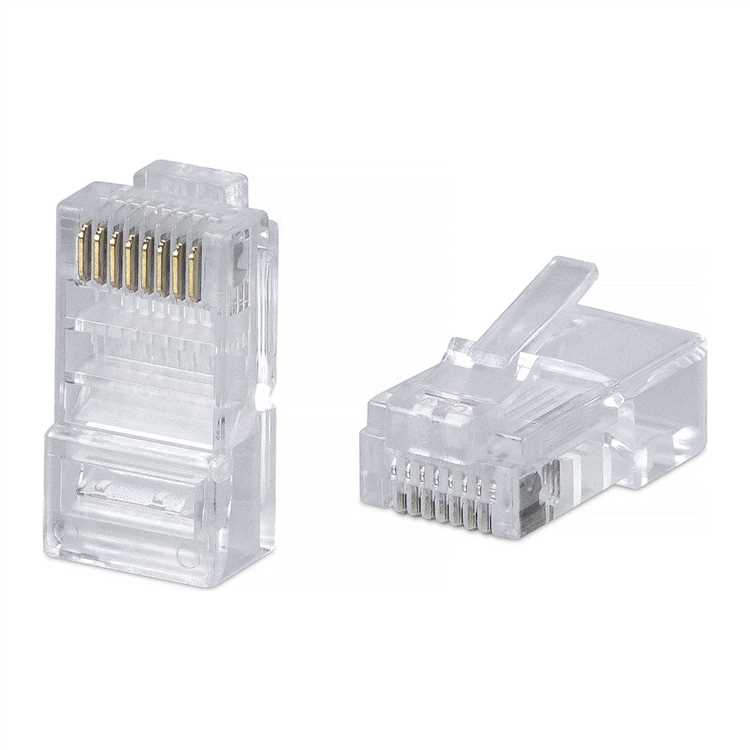

Определение нужной категории RJ45 для скорости сети
Выбор категории RJ45 напрямую зависит от требуемой пропускной способности и длины кабельного соединения. Для гигабитных сетей достаточно коннекторов категории Cat5e с поддержкой до 1000 Мбит/с на расстоянии до 100 метров. Если планируется использование 10 Гбит/с, необходимы коннекторы Cat6a или выше, которые обеспечивают стабильное соединение на аналогичном расстоянии с минимальными потерями сигнала. Категория Cat6 подходит для 1–10 Гбит/с на коротких участках до 55 метров, но для полноценных 10 Гбит/с рекомендуется именно Cat6a, учитывая возможные помехи и нагрев кабеля.
При выборе RJ45 важно учитывать не только скорость, но и тип экранирования. Неэкранированные коннекторы (UTP) подходят для домашних и офисных сетей с минимальными электромагнитными помехами, тогда как экранированные (STP, FTP) защищают сигнал в условиях высокого уровня помех, например, рядом с промышленным оборудованием или мощными электроприборами. Для серверных помещений и дата-центров лучше использовать коннекторы Cat7 или Cat8 с усиленным экранированием, способные поддерживать скорости до 40 Гбит/с на расстояниях до 30 метров, обеспечивая надежность и долговечность соединений.
Материал контактов и его влияние на стабильность сигнала
Контакты RJ45 чаще всего изготавливаются из меди, бронзы или их сплавов с последующим покрытием из золота или никеля. Медные контакты обеспечивают минимальное сопротивление и высокую проводимость, что критично для передачи данных на скоростях 1 Гбит/с и выше. Никель увеличивает износостойкость, но повышает контактное сопротивление, что может создавать небольшие потери сигнала на длинных линиях.
Золотое покрытие толщиной от 0,5 до 1 микрометра оптимально для сетей с высокой нагрузкой. Оно предотвращает окисление и коррозию, сохраняя стабильное соединение при многократном подключении и отключении кабеля. Толщина покрытия менее 0,3 микрометра быстро изнашивается, увеличивая риск возникновения ошибок передачи.
Для промышленных и серверных решений рекомендуется выбирать контакты с чистотой меди не ниже 99,9 % и с позолотой толщиной минимум 0,5 микрометра. Это снижает джиттер и помехи, особенно на длинах кабеля свыше 30 метров. Контакты с более низкой чистотой меди или без покрытия подходят только для кратковременных или низкоскоростных подключений.
Кроме металла важно учитывать конструкцию контакта. Контакт типа «IDC» (Insulation Displacement Contact) с медным сердечником обеспечивает надежное обжатие проводников, снижая сопротивление и риск микроперерывов. Контакты с комбинированным сплавом и позолотой обеспечивают баланс между прочностью и проводимостью, подходящий для офисных и домашних сетей.
Рекомендации по выбору:
- Для критических сетей с высокой пропускной способностью – медные контакты с золотым покрытием ≥0,5 мкм.
- Для стандартных офисных сетей – медные или бронзовые контакты с тонким золотым или никелевым покрытием.
- Избегать дешевых сплавов без покрытия в многопользовательских или долговременных сетях.
Соблюдение этих правил значительно повышает стабильность сигнала и продлевает срок службы соединений RJ45.
Тип корпуса: защита от механических повреждений и влаги
Корпус RJ45 напрямую влияет на долговечность и стабильность сетевого соединения. Металлические экранированные корпуса выдерживают удар до 50 Н, предотвращая деформацию контактов при случайных падениях или сильном натяжении кабеля. Пластиковые корпуса с армированной структурой обеспечивают схожую защиту, но менее эффективны против излома при изгибе под острым углом.
Для уличных или промышленных сетей рекомендуется выбирать корпуса с уровнем защиты IP67 или выше. Это гарантирует полную защиту от пыли и кратковременного погружения в воду до 1 метра. Корпуса с IP54 подходят для внутренних помещений с повышенной влажностью, но не выдерживают прямого контакта с потоками воды.
Особое внимание стоит уделять механизмам защёлки и фиксаторам. Корпуса с усиленной защёлкой уменьшают риск случайного разъединения при вибрации или перемещении оборудования. Некоторые модели снабжены кабельными вводами с резиновыми уплотнителями, которые предотвращают просачивание влаги внутрь даже при боковом натяжении кабеля.
В промышленных условиях рекомендуется использовать корпуса с металлическим экраном и защитой от коррозии. Латунные или никелированные оболочки сохраняют электрические свойства контактов в агрессивных средах и увеличивают срок службы разъёма на 30–50 % по сравнению с обычными пластиковыми вариантами.
При выборе корпуса важно учитывать не только уровень защиты, но и совместимость с кабелем. Толщина оболочки, диаметр внутреннего уплотнителя и длина контактов должны соответствовать стандартам Cat5e, Cat6 и Cat6a. Несоответствие приводит к плохому контакту, скачкам скорости и увеличению потерь сигнала, особенно на длинных линиях передачи данных.
Совместимость с проводами: AWG и экранированные кабели
Выбор правильного RJ45-коннектора напрямую зависит от сечения проводника, измеряемого в AWG (American Wire Gauge). Наиболее распространенные кабели для локальных сетей имеют сечение 23, 24 или 26 AWG. Коннекторы рассчитаны на конкретный диапазон AWG, и использование проводов меньшего или большего диаметра может привести к плохому контакту или повреждению клемм.
Для кабелей категории 5e и 6 оптимально использовать коннекторы, рассчитанные на 24 AWG. При этом контактная зона должна надежно обжимать жилу без излишнего усилия, чтобы не повредить медь и не вызвать падение скорости передачи данных.

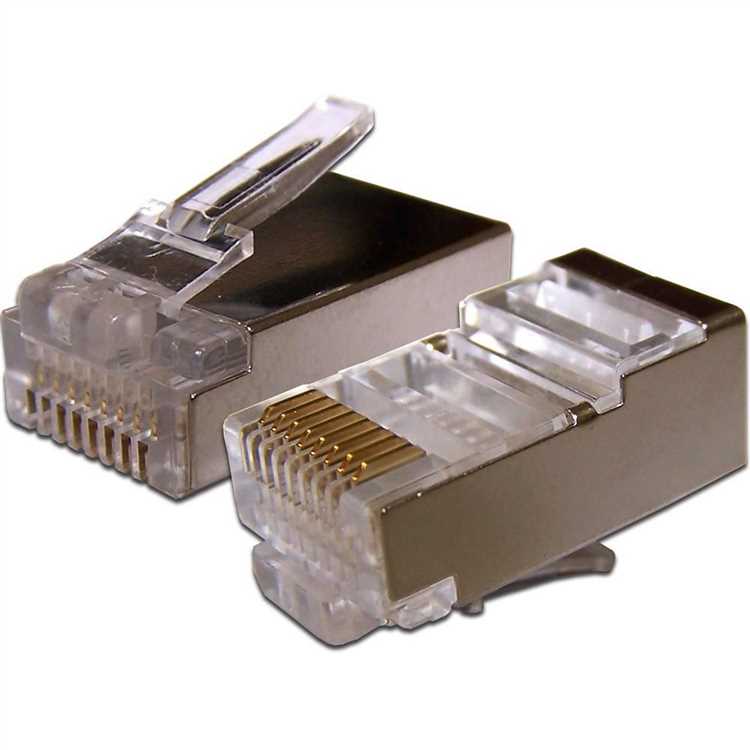

Экранированные кабели (STP, FTP) требуют специальных коннекторов с металлическим корпусом для сохранения целостности экрана. Использование обычного неэкранированного коннектора на STP-кабеле снижает защиту от электромагнитных помех, что особенно критично для сетей 10GBase-T.
При установке экранированных RJ45 важно правильно подключить экран к корпусу коннектора. Часто коннекторы имеют встроенный зажим для экрана, который обеспечивает контакт с металлической оболочкой кабеля. Игнорирование этого шага снижает эффективность экранирования.
Коннекторы для тонких проводов 26 AWG имеют более узкую контактную пружину. Попытка использовать их с проводом 23 AWG может деформировать пружину и вызвать нестабильность соединения, особенно при частых подключениях и отключениях.
Для многожильных кабелей важно выбирать коннекторы с поддержкой как цельных, так и скрученных жил. Коннекторы, рассчитанные только на цельные жилы, могут плохо фиксировать многожильный кабель, вызывая высокий уровень сопротивления и шум.
При монтаже стоит учитывать толщину изоляции кабеля. Некоторые экранированные кабели имеют дополнительную фольгу и пластик, которые требуют коннектора с более длинным входным каналом, чтобы жилы полностью доходили до клемм без перекосов.
В итоге, правильный выбор RJ45-коннектора требует внимательного сопоставления AWG, типа жил (моножила или многожила) и экранирования кабеля. Игнорирование этих параметров приводит к потере качества сигнала, нестабильной сети и ускоренному износу оборудования.

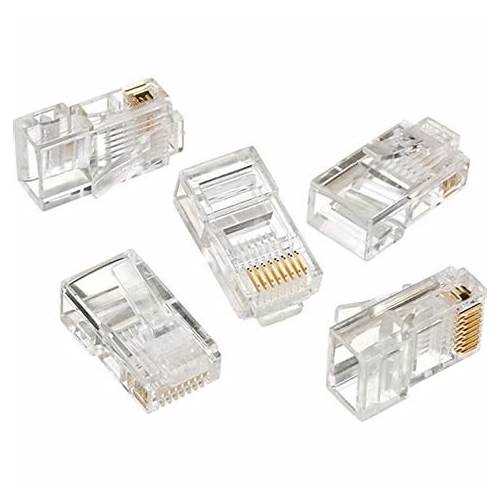

Методы обжима и их надежность в эксплуатации
Существует два основных метода обжима коннекторов RJ45: стандартный (8P8C) с использованием обжимного инструмента и пружинный зажим без инструментов. Каждый из них имеет свои особенности, влияющие на долговечность соединения.
Стандартный обжим с помощью кримпера обеспечивает прямой контакт медных проводников с контактными площадками коннектора. При правильно выполненном обжиме сопротивление контакта не превышает 0,1 Ом, что критично для сетей с высокой скоростью передачи данных до 10 Гбит/с.
Пружинные коннекторы без инструментов удобны для быстрого монтажа, но их надежность ниже: после 50 циклов подключения/отключения контакт может ослабнуть, увеличивая сопротивление до 0,5 Ом и вызывая периодические потери пакетов.
Ключевой фактор долговечности обжима – точность разделки проводов. Избыточное удаление изоляции или неправильная последовательность цветов приводит к неполному контакту, что проявляется в виде нестабильного соединения и снижения пропускной способности.
Для сетей, где критична надежность, рекомендуется использовать коннекторы категории 6A и выше с механическим обжимом. Они выдерживают до 750 циклов подключения и обеспечивают стабильное соединение при нагрузке до 600 МГц.
Регулярная проверка качества обжима мультиметром или тестером кабеля позволяет выявить слабые контакты до начала эксплуатации. Контроль сопротивления каждого канала на уровне 0,05–0,1 Ом предотвращает потенциальные сбои в работе сети.
Оптимальная практика – сочетание правильной инструментальной техники, качественных коннекторов и точного соблюдения стандартов T568A/T568B. Это гарантирует стабильную работу сетевых подключений в течение нескольких лет без деградации сигнала.
Проверка качества контактов и предотвращение потерь пакетов
Ключевой фактор надежности RJ45 – стабильный контакт проводника с контактной площадкой разъема. Неплотное обжатие может увеличивать сопротивление до 50 мОм на один контакт, что приводит к интермиттирующим потерям пакетов на скоростях 1 Гбит/с и выше. Для оценки качества соединения используют специализированные тестеры, измеряющие сопротивление, перекрестные наводки и целостность проводников.
Визуальный контроль коннекторов позволяет выявить деформацию контактов и несоответствие стандарту 568A/B. Контакты должны быть равномерно прижаты к медным проводникам без скручиваний и отслоений. Любое смещение даже на 0,2 мм увеличивает риск возникновения ошибок передачи на высокочастотных сегментах 100 МГц и выше.
Для минимизации потерь пакетов рекомендуется применять коннекторы с позолотой толщиной не менее 50 мк» на контактной поверхности. Исследования показывают, что тонкая никелированная поверхность увеличивает сопротивление окислению и ухудшает стабильность сигнала через 12–18 месяцев эксплуатации в офисных условиях с высокой влажностью.
Контроль с помощью тестеров кабелей Cat6/Cat6a позволяет зафиксировать уровень NEXT (Near-End Crosstalk) и RL (Return Loss). Допустимые значения для стабильной работы Gigabit Ethernet: NEXT ≤ 30 дБ на частоте 100 МГц, RL ≥ 20 дБ. При отклонении от этих показателей целесообразно повторное обжатие или замена коннектора.
Регулярная проверка каждые 12–18 месяцев предотвращает накопление микропробоев и снижает вероятность потерь пакетов в сетях с высокой нагрузкой. Совмещая визуальный осмотр, измерение сопротивления и анализ параметров crosstalk, можно гарантировать стабильное соединение без деградации сигнала, даже при интенсивной эксплуатации корпоративной инфраструктуры.

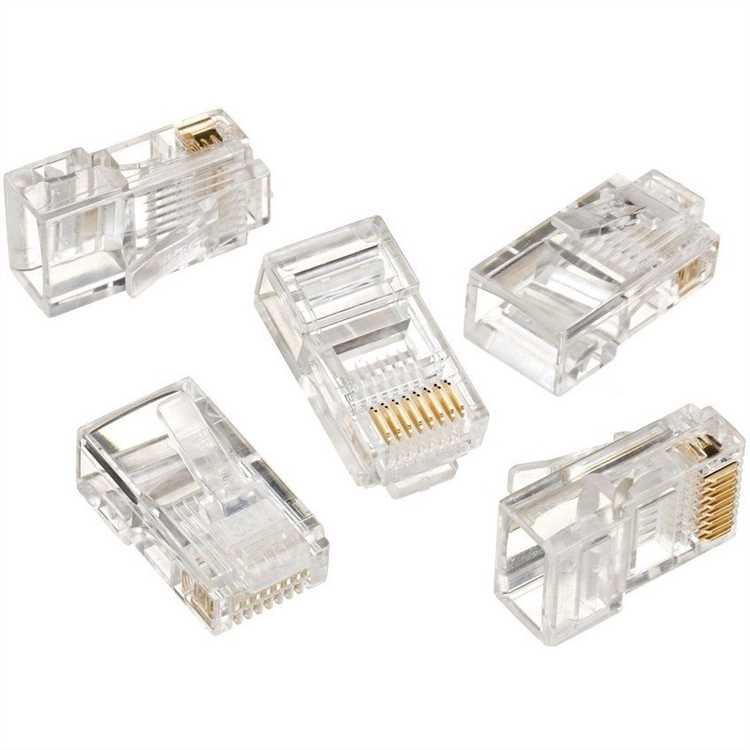

Выбор бренда и сертификация для долгосрочной работы сети
Сертификация коннекторов подтверждает их соответствие стандартам категорий кабельных систем. Для современных сетей рекомендуются изделия с сертификацией ISO/IEC 11801 и TIA/EIA-568-C.2, обеспечивающей работу до 10 Гбит/с на длине до 100 метров для Cat6 и до 55 метров для Cat6a в условиях высоких помех.
Обратите внимание на наличие маркировки UL (Underwriters Laboratories) и RoHS. UL гарантирует безопасность материала и устойчивость к нагреву, а RoHS подтверждает отсутствие опасных веществ, что важно для долгосрочной эксплуатации и соответствия экологическим нормам.
При выборе бренда стоит учитывать наличие гарантийного срока и сервисной поддержки. Известные производители предоставляют расширенные гарантии на сетевые компоненты, включая замену дефектных изделий, что снижает риск простоев в корпоративных сетях.
Ключевым критерием является совместимость с кабелями выбранной категории. Некоторые бренды разрабатывают коннекторы специально для кабелей Cat6a с усиленной экранировкой, что повышает устойчивость к перекрестным помехам и сохраняет скорость передачи данных на протяжении нескольких лет.
Практический опыт показывает, что использование бюджетных, неконтролируемых брендов часто приводит к проблемам при частых переподключениях и агрессивной эксплуатации. Даже минимальное несоответствие материалам контактной группы может вызвать деградацию сигнала и потерю данных.
Сертифицированные коннекторы также проходят тестирование на механическую стойкость и число циклов подключения. Рекомендовано выбирать изделия с подтвержденной выдержкой не менее 750 циклов, что соответствует промышленным требованиям к частому подключению и отключению оборудования.
Итоговый выбор должен базироваться на сочетании известного бренда, официальных сертификатов и гарантированной совместимости с используемыми кабелями. Такой подход обеспечивает стабильность сети, предотвращает преждевременный износ коннекторов и минимизирует технические риски на протяжении десятилетий эксплуатации.
Вопрос-ответ:
Какие факторы влияют на долговечность RJ45 коннекторов?
Долговечность разъема зависит от качества материалов, из которых он изготовлен, точности изготовления контактов и толщины позолоченного слоя на контактах. Кроме того, важную роль играет правильная сборка кабеля и отсутствие механических напряжений на соединении. Некачественные разъемы могут быстрее окисляться, что приведет к ухудшению сигнала и перебоям в работе сети.
Можно ли использовать один и тот же тип RJ45 для медных и витых пар с разной скоростью передачи данных?
Не все разъемы подходят для высокоскоростных подключений. Например, для сетей 1 Гбит/с и выше желательно выбирать коннекторы категории 5e и выше. Использование разъемов низкой категории с быстрыми кабелями может ограничить пропускную способность и вызвать нестабильную работу сети. Категории разъемов и кабелей должны совпадать, чтобы сохранить характеристики передачи сигнала.
Как отличить качественный RJ45 разъем от дешевого аналога?
Качественные разъемы обычно имеют ровные контакты с тонким слоем покрытия из золота или другого антикоррозийного материала, прозрачный корпус без пузырей и деформаций, а также надежный механизм фиксации проводов. Дешевые аналоги могут иметь неравномерные контакты, непрозрачный пластик с дефектами и слабую фиксацию, что приводит к нестабильному соединению и быстрому износу.
Какие последствия могут быть при неправильной сборке RJ45 кабеля?
Неправильная сборка может вызвать частые обрывы сигнала, снижение скорости передачи данных и ошибки при передаче информации. Иногда плохой контакт приводит к перегреву и повреждению как кабеля, так и сетевого оборудования. Для стабильной работы сети необходимо точно соблюдать схему скрутки проводов и аккуратно закреплять их в коннекторе.
Есть ли разница между разъемами для внутренней и внешней прокладки кабеля?
Да, разъемы для наружной установки обычно имеют дополнительные уплотнения и защиту от влаги, пыли и перепадов температуры. Внутренние разъемы не рассчитаны на такие нагрузки и быстрее выходят из строя при использовании на улице. Выбор разъема зависит от условий эксплуатации: для улицы нужен влагозащищенный корпус и устойчивость к ультрафиолету, а для офисной прокладки можно использовать стандартные модели.
Какие типы RJ45-коннекторов подходят для домашней сети с кабелем категории 6?
Для сетей с кабелем категории 6 обычно используют коннекторы с поддержкой 250 МГц и более, изготовленные из качественного пластика с медными контактами. Важно выбирать коннекторы с точным размером контактов под проводник 23–24 AWG, чтобы обеспечить плотное соединение и минимальные потери сигнала. Также встречаются коннекторы с экраном (shielded) для защиты от электромагнитных помех, что может быть полезно, если кабель прокладывается рядом с источниками помех.
На что обратить внимание при покупке RJ45-коннектора для офисной сети с высокой нагрузкой?
Для офисной сети с большой пропускной способностью нужно учитывать материал контактов, их толщину и покрытие. Медные контакты с золотым напылением обеспечивают стабильное соединение и длительный срок службы. Коннекторы должны выдерживать частые подключения и отключения, поэтому механическая прочность корпуса важна. Также полезно проверить совместимость с типом кабеля (UTP или STP) и возможность правильной фиксации жил кабеля внутри коннектора без повреждений изоляции. Это позволит снизить риск обрывов и падения скорости сети при высокой нагрузке.
