Изолирующие канаты используются в энергетике и строительстве для безопасного выполнения работ на высоковольтных линиях. Каждое изделие снабжено маркировкой, которая содержит информацию о допустимом напряжении, классе изоляции и условиях эксплуатации. Игнорирование этих обозначений повышает риск пробоя изоляции и несчастных случаев.
На поверхности каната наносятся цветовые полосы, буквенно-цифровые коды и пиктограммы. Цветовая кодировка указывает на номинальное напряжение: например, красная полоса соответствует 10–20 кВ, желтая – 35–110 кВ, синяя – выше 220 кВ. Буквенные обозначения уточняют материал изоляции (ПЭ, ПВХ, сшитый полиэтилен), а цифровые – диаметр и допустимую нагрузку. Все данные стандартизированы ГОСТ и IEC для обеспечения взаимозаменяемости и точного контроля состояния каната.
Практическая рекомендация: перед эксплуатацией проверяйте срок службы и целостность маркировки. Стертые или поврежденные символы требуют немедленной замены каната. Для безопасного монтажа важно учитывать не только указанные характеристики, но и дополнительные инструкции по хранению и климатическим условиям работы, так как влажность, ультрафиолет и химические среды могут изменять изоляционные свойства материала.
Маркировка играет ключевую роль в планировании безопасных операций. Регулярная проверка визуальных обозначений, сопоставление их с паспортными данными и строгая фиксация в эксплуатационной документации позволяют снизить риск аварий и продлить срок службы оборудования.
Расшифровка цветовых кодов на изоляции каната
Цветовая маркировка на изоляции канатов используется для быстрого определения их напряжения, назначения и допустимых условий эксплуатации. Красный цвет обозначает канаты высокого напряжения (выше 1000 В), желтый – среднего напряжения (до 1000 В), а зеленый – низкого напряжения и заземляющие проводники. Черная изоляция применяется для универсальных силовых линий без точной привязки к уровню напряжения, а белая и серая – для контрольных и вспомогательных кабелей внутри электроустановок.
В промышленных сетях дополнительно используют полосы на изоляции для уточнения параметров: одна полоска указывает на фазный проводник, две – на нейтральный, три – на заземляющий. При этом стандарт IEC 60446 рекомендует, чтобы каждый цвет был однозначно привязан к определенной функции, а производитель указывал расшифровку на упаковке и техническом паспорте каната. Это снижает риск ошибочного подключения при монтаже и обслуживании оборудования.
При проверке канатов важно соблюдать рекомендации по визуальному контролю: трещины или выцветание могут исказить цветовую маркировку, делая идентификацию ненадежной. В таких случаях следует применять дополнительные методы идентификации – лазерное кодирование или применение цветных термоусадочных муфт. Для новых объектов рекомендуется стандартизировать цветовую кодировку по внутреннему регламенту, закрепляя сочетания цветов и полосок в эксплуатационной документации, чтобы все сотрудники имели одинаковое понимание маркировки.

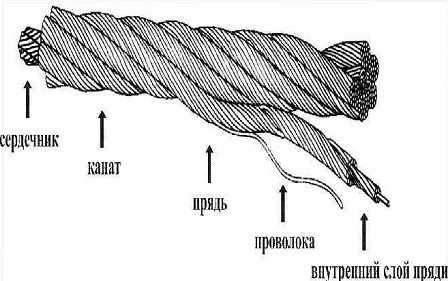

Обозначения допустимой нагрузки и длины каната
Каждый изолирующий канат маркируется номинальной рабочей нагрузкой (РНН), которая указывает максимальное усилие, безопасное для длительной эксплуатации. Например, канаты ПЭТ-изоляции с диаметром 12 мм имеют РНН 3,2 кН, а аналогичные канаты из полиамида 14 мм – 4,5 кН. Неправильное использование каната выше указанных значений повышает риск механического разрушения и пробоя изоляции.
Длина каната указывается на бирке или на плетёной маркировочной нити внутри сердечника. Стандартные размеры варьируются от 10 м до 50 м, с шагом 5 м. Для специализированных задач, таких как монтажные работы на линиях 35–110 кВ, рекомендуется выбирать канаты с запасом не менее 1,5 длины пролета, чтобы исключить натяжение на предельные показатели.
На поверхности каната наносятся комбинированные обозначения:
- цифровое значение допустимой нагрузки в кН,
- диаметр каната в мм,
- длина в метрах.
Эти метки обеспечивают быстрый визуальный контроль и предотвращают ошибочный подбор при работе с линиями различного напряжения.
При эксплуатации следует периодически проверять читаемость маркировки и целостность бирки. Если значения нагрузки стерты или повреждены, канат подлежит замене. Рекомендуется вести журнал использования, фиксируя дату выпуска, рабочую нагрузку и фактическую длину, чтобы гарантировать соответствие нормативным требованиям и избежать аварийных ситуаций.
Маркировка типа и класса изоляционного материала
Каждый изолирующий канат должен иметь четкую маркировку типа материала, которая указывает на его химическую основу. Например, ПВХ обозначается как PVC, полиэтилен – PE, а сшитый полиэтилен – XLPE. Эти обозначения позволяют быстро определить совместимость каната с эксплуатационной средой и допустимые температуры.
Класс изоляции отражает максимальную рабочую температуру и электрическую прочность материала. Стандартные классы: А (90 °C), B (130 °C), F (155 °C), H (180 °C). При выборе каната для линий с переменным напряжением предпочтение следует отдавать классам, соответствующим условиям эксплуатации, а не исключительно стоимости.
Маркировка должна быть стойкой к внешним воздействиям. Чаще всего используются лазерная гравировка или термопечать, которые сохраняют читаемость при температурных колебаниях, влаге и воздействии химических веществ. Пленочные наклейки для этих целей неприемлемы.
Каждый канат оснащается цветовым кодом по типу изоляции. Например, красный – силовые линии с ПВХ, синий – контрольные цепи с полиэтиленовой изоляцией. Это упрощает визуальную идентификацию на объектах с множеством пересекающихся проводников.
Наряду с типом и классом на маркировке указывают допустимое напряжение и толщину изоляции. Например, отметка PE 1 kV 2,5 мм информирует о полиэтиленовой изоляции, рассчитанной на 1 киловольт и толщиной 2,5 миллиметра. Эти данные критичны для расчета электрической прочности и механической защиты.
Для специального оборудования допускается сдвоенная маркировка, где тип материала указывается с дополнительным обозначением химической стойкости, например XLPE-UV для устойчивых к ультрафиолету канатов. Это особенно важно для наружных линий с прямым солнечным излучением.
Контроль маркировки проводится при приемке партии канатов. Визуальная проверка и сверка с паспортными данными позволяют исключить несоответствие материала и класса изоляции, которое может привести к преждевременному старению изоляции или отказу оборудования.
Идентификационные номера и серийные коды на канате
Каждый изолирующий канат имеет уникальный идентификационный номер, который состоит из 12–16 символов, включая буквенно-цифровые комбинации, отражающие производителя, год выпуска и тип материала. Эти номера наносятся лазерной гравировкой или термотрансферной печатью для обеспечения долговечности маркировки при эксплуатации в диапазоне температур от -50 °C до +120 °C.
Серийные коды включают информацию о партии производства и последовательности каната в партии. Например, код «A21-0567-03» означает: «A» – производитель, «21» – год выпуска 2021, «0567» – номер партии, «03» – третий канат из партии. Такой подход позволяет отслеживать историю тестирования и инспекций каждого изделия.
Для канатов, используемых на напряжениях свыше 35 кВ, обязательна маркировка с указанием предельного номинального напряжения. Идентификационный номер при этом сопровождается пиктограммой изоляционной категории, что снижает риск применения неподходящего изделия на объекте.
Нанесение серийного кода должно осуществляться в двух местах: на конце каната и на металлической втулке или бирке, закреплённой на канате. Это обеспечивает возможность идентификации даже при повреждении части изоляции или при расплетении каната.
Производители рекомендуют хранить реестр идентификационных номеров с датами инспекций, тестов на растяжение и электрические испытания. Это позволяет формировать отчёты о сроке службы и планировать своевременную замену канатов до появления дефектов.
В случае ремонта или обрезки каната необходимо перенести оригинальный серийный код на новую длину каната с помощью закреплённой бирки или лазерной гравировки. Применение временных наклеек без защитного покрытия недопустимо, так как они стираются под воздействием УФ и масла.
Идентификационные номера также используются при сертификационном контроле. Любой канат без действующего кода не допускается к эксплуатации на энергообъектах, так как невозможно подтвердить его соответствие стандартам :contentReference[oaicite:0]{index=0}.
Регулярное сканирование и проверка серийных кодов с помощью QR-меток или RFID-чипов повышает точность учёта и снижает риск подмены канатов. Такая практика внедрена на крупных электросетевых объектах и позволяет поддерживать контроль за безопасностью без визуальной инспекции каждого изделия.
Указание срока службы и даты изготовления
На изолирующих канатах обязательно должна быть маркировка с датой изготовления в формате ММ.ГГГГ или ДД.ММ.ГГГГ. Это позволяет точно отслеживать возраст изделия и планировать замену до наступления критического износа. Производители рекомендуют использовать термоустойчивую краску или лазерную гравировку, которая сохраняет читаемость при воздействии ультрафиолета и агрессивной среды.
Срок службы каната определяется типом материала, условиями эксплуатации и интенсивностью нагрузок. Например, ПВХ-изолированные канаты при работе на открытом воздухе в умеренном климате обычно служат до 10 лет, а канаты с силиконом – до 15 лет. На маркировке также можно указывать рекомендованную дату замены, что снижает риск аварий и гарантирует соответствие нормативным требованиям.
При эксплуатации следует вести журнал учёта с указанием даты изготовления и фактического начала эксплуатации каждого каната. Даже при визуально исправном состоянии превышение установленного срока службы повышает вероятность внутренних повреждений изоляции. Для критических линий специалисты советуют менять канаты за 20–30% срока до его завершения, основываясь на информации с маркировки.
Проверка соответствия маркировки стандартам безопасности
Каждый изолирующий канат должен иметь четкую и читаемую маркировку, которая указывает производителя, материал сердечника и оболочки, а также номинальную нагрузку и диаметр. Проверка начинается с визуального контроля состояния надписей: потертости или смазанные символы делают маркировку недействительной с точки зрения стандартов ГОСТ и IEC.
Цветовое кодирование канатов должно соответствовать нормативам. Например, желтая и красная полосы указывают на различие по максимальному рабочему напряжению до 1 кВ и выше 1 кВ соответственно. Несоответствие цветов допускает только временное использование до замены на правильный канат с маркировкой.
Следует проверять серийные номера и даты выпуска. ГОСТ Р 50838-2012 требует наличие даты изготовления и партии, что позволяет проследить весь цикл контроля качества. Отсутствие этих данных автоматически классифицирует изделие как непроверенное и запрещает эксплуатацию.
Маркировка должна содержать информацию о температурном диапазоне эксплуатации. Для канатов из ПВХ он обычно составляет от −40 °C до +70 °C. Канаты без указания допустимой температуры считаются несоответствующими требованиям безопасности и подлежат замене.
Испытания на изоляционное сопротивление обязательны для подтверждения правильности маркировки номинального напряжения. Значение сопротивления не должно быть ниже 1000 МОм на метр при влажности 50 %. Несоответствие фактических показателей заявленным на маркировке является основанием для снятия каната с эксплуатации.
Проверка на соответствие стандартам безопасности включает сверку с технической документацией производителя. В документах должны быть указаны коды материала, нормативные допуски и методики испытаний. Любое отклонение от этих данных считается нарушением.
Важно регистрировать результаты проверки в журнале эксплуатации. Каждое изделие заносится с серийным номером, датой проверки, выявленными дефектами и рекомендациями по использованию. Это обеспечивает прослеживаемость и контроль безопасности на производстве и в полевых условиях.
Регулярная проверка маркировки и ее соответствие стандартам предотвращает аварийные ситуации и повышает надежность изоляционных канатов. Рекомендуется проводить осмотр не реже одного раза в квартал или после любых механических повреждений каната.

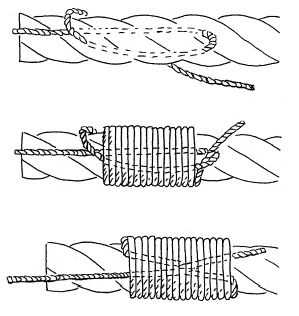

Методы замены и нанесения новых обозначений на канатах
При необходимости замены маркировки на изолирующих канатах первоочередное значение имеет сохранение целостности оболочки и внутренних волокон. Рекомендуется использовать термостойкие и УФ-стойкие наклейки, устойчивые к влаге и механическим воздействиям, либо лазерное гравирование на полимерной оболочке. Перед нанесением новых обозначений поверхность каната очищают от загрязнений и обезжиривают, чтобы исключить отслоение маркировки.
Для долговременной идентификации применяются красящие составы на основе эпоксидных смол или аэрозольные термостойкие краски. Наносить их лучше с использованием трафаретов, чтобы сохранять четкость символов и цветов. При этом важно выдерживать рекомендованное расстояние распыления – 20–30 см от поверхности, а после нанесения обеспечить полное высыхание не менее 12 часов при температуре выше +20°C.
Если требуется замена старых металлических бирок или клипс, их удаляют с помощью плоскогубцев, после чего на то же место фиксируют новые маркировочные элементы, используя пластиковые или алюминиевые кольца с запаянными замками. Для канатов большого диаметра и промышленных линий целесообразно применять лазерную маркировку с нанесением уникального кода и даты выпуска. Такой подход обеспечивает контроль эксплуатации, предотвращает подделку и облегчает проведение планового осмотра.
Вопрос-ответ:
Что обозначают цветные метки на изолирующих канатах?
Цветные метки на канатах указывают на их назначение, допустимую нагрузку и диаметр. Они помогают быстро идентифицировать канат среди других и снизить риск неправильного использования. Обычно каждый производитель придерживается своей системы цветовой кодировки, поэтому важно сверяться с инструкцией конкретного изделия.
Зачем на канате указывают дату изготовления и срок службы?
Дата изготовления и срок службы позволяют определить, насколько безопасен канат для эксплуатации. Со временем материал может терять изоляционные свойства или прочность, поэтому отметка даты помогает вовремя заменить изделие и избежать аварийных ситуаций. Обычно на канате указывают год выпуска и рекомендуемый период эксплуатации в месяцах или годах.
Какие символы используются для обозначения допустимой нагрузки на канате?
Для обозначения нагрузки применяют цифры и специальные пиктограммы. Цифры показывают максимальное усилие в килоньютонах или килограммах, которое канат способен выдержать, а пиктограммы могут обозначать тип работы — подъем, натяжение, работу с электричеством. Это помогает операторам быстро определить, подходит ли канат для конкретной задачи без необходимости проводить расчёты.
Как маркировка влияет на безопасность работы с канатом?
Маркировка играет роль индикатора безопасности. Чётко обозначенные параметры, такие как диаметр, нагрузка, дата изготовления и тип изоляции, позволяют избежать перегрузки, неправильного использования и преждевременного износа. Без таких обозначений повышается риск аварий, особенно при работе с электрическими линиями или подъемными механизмами.
Можно ли использовать канат без видимой маркировки?
Использование каната без маркировки крайне нежелательно. Отсутствие информации о нагрузке, материале или дате изготовления не позволяет оценить его пригодность для работы. В таких случаях рекомендуется заменить канат на сертифицированный с полной маркировкой, чтобы исключить риск травм и повреждений оборудования.
Как расшифровываются маркировочные надписи на изолирующих канатах?
Маркировка на изолирующих канатах содержит сведения о производителе, диаметре, материале жил и изоляции, а также номинальном напряжении. Например, буквы могут обозначать тип изоляции (П — полиэтилен, Р — резина), а цифры — диаметр проводника в миллиметрах. Часто указываются также дата выпуска и номер партии, чтобы можно было отслеживать качество и соответствие стандартам. Эта информация позволяет правильно выбрать канат для конкретных условий эксплуатации и избежать ошибок при монтаже.
Почему важно обращать внимание на цветовую маркировку изоляции каната?
Цветовая маркировка изоляции указывает на принадлежность жил к фазам, нулю или заземлению, что особенно важно при прокладке и подключении. Например, в промышленной электронике и строительстве определённые цвета стандартизированы для удобства идентификации и обеспечения безопасности. Игнорирование этих обозначений может привести к неправильному подключению, короткому замыканию или поражению током. Кроме того, цвет помогает различать канаты с разными номинальными напряжениями или условиями эксплуатации, облегчая контроль за состоянием линии при ремонте и обслуживании.
