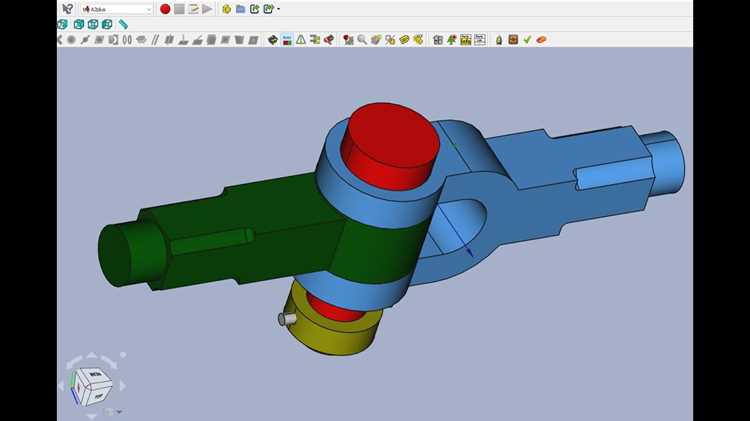

Freecad 3d верстак сборки в какой версии

Долгое время в FreeCAD отсутствовал единый встроенный 3D верстак сборки. Пользователи работали с внешними решениями, которые подключались через менеджер дополнений и сильно отличались по возможностям и совместимости. Ситуация начала меняться с выходом FreeCAD 0.21, где появился Assembly – отдельный верстак сборки, включённый в официальный дистрибутив.

В версии 0.21 Assembly представлен в экспериментальном виде: доступны базовые связи, позиционирование тел и работа с компонентами, но функциональность ограничена, а интерфейс ещё не стабилизирован. Для практической работы с простыми сборками этой версии достаточно, однако при обновлении проекта возможны изменения в поведении ограничений и структуре файла.

Начиная с FreeCAD 0.22, встроенный 3D верстак сборки получил доработки: улучшена система ограничений, повышена стабильность пересчёта, расширена поддержка зависимостей между деталями. Именно с этой версии Assembly можно рассматривать как основной инструмент для создания сборок без установки сторонних модулей.

При использовании Assembly3 и Assembly4 важно учитывать, что они не входят в стандартный набор FreeCAD и требуют установки вручную. Эти верстаки работают в разных версиях программы, но зависят от API конкретного релиза. Для проектов, рассчитанных на долгую поддержку, предпочтение обычно отдают встроенному верстаку, доступному в официальных версиях FreeCAD.

Появление 3D верстака сборки в официальных релизах FreeCAD

До версии 0.21 FreeCAD не содержал встроенного 3D верстака сборки. Создание сборочных моделей выполнялось через внешние дополнения, устанавливаемые отдельно, что приводило к различиям в поведении проектов при обновлении программы и переносе файлов между системами.

С выходом FreeCAD 0.21 в официальный дистрибутив был включён верстак Assembly. Это стало первым случаем, когда инструмент сборки разрабатывался и распространялся как часть ядра проекта. На этом этапе верстак имел статус развивающегося: поддерживались базовые типы связей, фиксация компонентов и иерархия сборки, но отсутствовала полная стабильность при пересчёте сложных моделей.

В релизах после 0.21 разработка Assembly продолжилась без вынесения его в отдельное дополнение. В версии 0.22 улучшена логика ограничений, снижено число конфликтов при изменении параметров деталей и расширена совместимость с существующими форматами документов. Это позволило использовать встроенный верстак в реальных проектах без обязательной установки сторонних решений.

Для понимания различий между официальными релизами FreeCAD и наличием 3D верстака сборки удобно опираться на сопоставление версий.

При выборе версии FreeCAD для работы со сборками рекомендуется учитывать не только наличие Assembly, но и требования к совместимости файлов. Проекты, начатые в 0.21, лучше продолжать в той же ветке или выше, чтобы избежать изменений в поведении ограничений и структуры документа.

Минимальная версия FreeCAD для работы с Assembly3 и Assembly4

Assembly3 и Assembly4 не входят в стандартную поставку FreeCAD и предъявляют разные требования к версии программы. Неправильный выбор релиза часто приводит к ошибкам загрузки рабочего верстака, отсутствию пунктов меню или некорректному пересчёту связей.

Assembly3 изначально разрабатывался для ветки FreeCAD 0.19 и активно использует механизм Link, появившийся именно в этой версии. Минимально допустимой считается 0.19, однако на практике сборки стабильнее работают в 0.20, где устранены сбои при обновлении зависимых объектов. В версиях ниже 0.19 верстак не загружается из-за отсутствия нужных API.

Assembly4 ориентирован на параметрическую компоновку и опирается на App::Link и выражения. Для него минимальной версией считается 0.19, но корректная работа достигается начиная с 0.20, где улучшена поддержка ссылок между телами и контейнерами Part. При использовании 0.19 возможны проблемы с обновлением положений компонентов при изменении размеров деталей.

В версиях 0.21 и 0.22 оба верстака продолжают работать, однако их развитие не связано с встроенным Assembly. Перед выбором Assembly3 или Assembly4 имеет смысл определить тип сборки: для кинематических связей чаще выбирают Assembly3, для жёстко параметризованных компоновок – Assembly4. В обоих случаях рекомендуется использовать FreeCAD не ниже 0.20 для снижения числа ошибок при пересчёте модели.

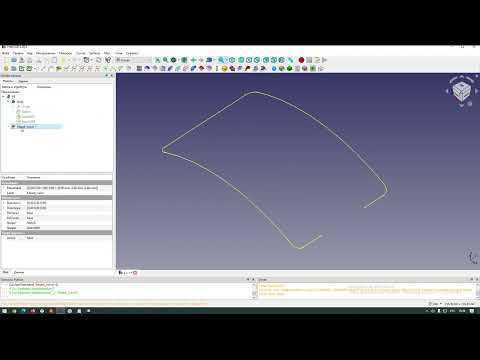

Отличия встроенных верстаков сборки от внешних модулей по версиям

Начиная с FreeCAD 0.21, пользователям доступен встроенный 3D верстак сборки Assembly, который отличается по архитектуре и поведению от внешних модулей Assembly3 и Assembly4. Эти различия напрямую зависят от версии программы и целей проектирования.

Особенности встроенного верстака Assembly в официальных релизах:

• доступен без установки дополнений, начиная с версии 0.21;
• интегрирован в структуру документа FreeCAD и использует стандартные контейнеры;
• поддерживает базовые типы связей и позиционирование компонентов;
• в версии 0.21 имеет ограничения при работе со сложными иерархиями;
• в версии 0.22 улучшен пересчёт зависимостей и устойчивость при изменении параметров.

Характерные свойства внешних модулей Assembly3 и Assembly4:

• устанавливаются через менеджер дополнений и не входят в официальный дистрибутив;
• работают начиная с FreeCAD 0.19, с лучшей стабильностью в версиях 0.20 и выше;
• Assembly3 ориентирован на систему ограничений, близкую к классическим CAD;
• Assembly4 использует параметрическую компоновку без набора стандартных связей;
• обновления модулей не синхронизированы с релизами FreeCAD.

При выборе между встроенным и внешними верстаками имеет смысл учитывать версию FreeCAD и характер задачи:

1. для новых проектов на FreeCAD 0.21–0.22 – встроенный Assembly без зависимости от дополнений;
2. для сборок с кинематикой и сложными ограничениями – Assembly3 на версии не ниже 0.20;
3. для жёстко параметризованных компоновок – Assembly4 с опорой на Link и выражения.

Смешивание разных верстаков в одном проекте не рекомендуется, так как файлы сборок используют разные принципы связей и могут некорректно открываться при смене версии FreeCAD.

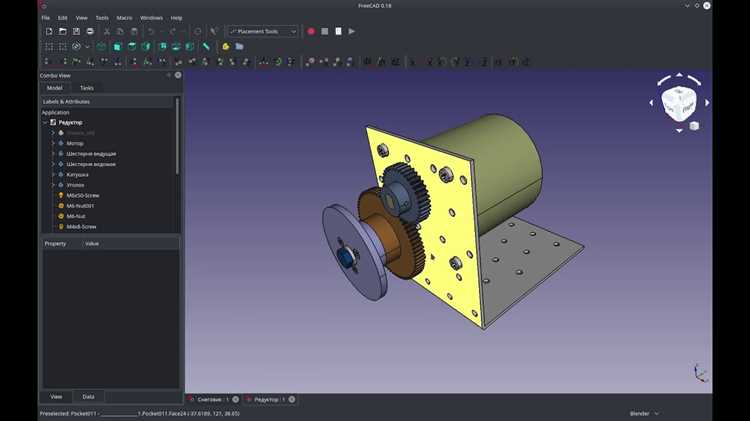

Поддержка 3D сборок в стабильных и тестовых версиях FreeCAD

В стабильных версиях FreeCAD поддержка 3D сборок напрямую связана с включением встроенного верстака Assembly, начиная с релиза 0.21. В этих сборках приоритет отдан сохранности формата документов и предсказуемому поведению связей. Обновления выходят реже, а изменения в механике сборки вносятся только после проверки совместимости с уже созданными проектами.

В версии 0.21 стабильной ветки Assembly подходит для простых и средних сборок: фиксированные соединения, базовые ограничения, размещение компонентов через ссылки. Для сложных зависимостей и частых пересчётов рекомендуется учитывать ограничения этой реализации и избегать глубокой вложенности.

Начиная со стабильной версии 0.22, поддержка 3D сборок стала заметно устойчивее. Улучшена обработка зависимостей между деталями, снижено число ошибок при изменении параметров, корректнее работают пересчёты после редактирования исходных тел. Для длительных проектов эта ветка считается более надёжной.

Тестовые версии FreeCAD (weekly builds и сборки из ветки master) содержат наиболее свежие изменения Assembly. В них можно встретить новые типы связей, переработанные алгоритмы позиционирования и исправления, ещё не включённые в стабильный релиз. При этом формат файлов и поведение ограничений могут меняться без сохранения обратной совместимости.

Для практической работы с 3D сборками рекомендуется использовать стабильные версии FreeCAD, если проект рассчитан на долгий срок или совместную работу. Тестовые сборки оправданы при проверке новых функций Assembly или при необходимости доступа к исправлениям, отсутствующим в текущем стабильном релизе, с учётом риска изменения структуры сборочного документа.

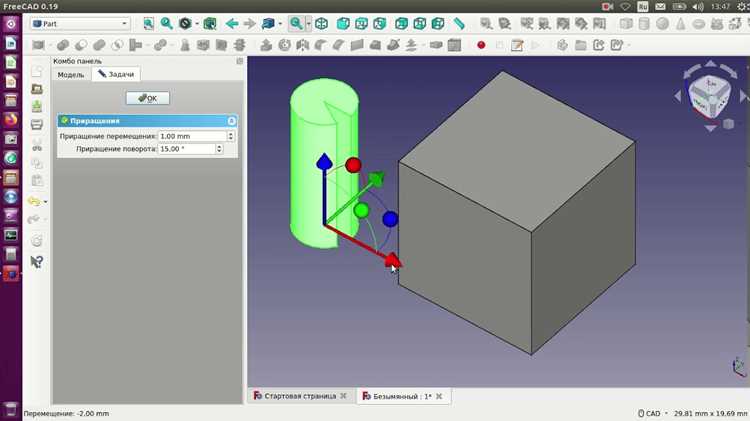

Совместимость файлов сборок между разными версиями FreeCAD

Файлы сборок FreeCAD имеют ограниченную обратную совместимость из-за изменений в структуре документа и механике верстаков. Проекты, созданные в 0.21 с использованием встроенного Assembly, могут некорректно открываться в версиях ниже 0.21, так как в них отсутствует соответствующий верстак и API для работы с контейнерами и связями.

Сборки, выполненные в версиях 0.22 и выше, сохраняют совместимость с 0.21 в базовом виде, но при наличии сложных ограничений или глубокой иерархии компонентов возможны изменения поведения элементов и пересчёт зависимостей. Рекомендуется перед открытием файла в более старой версии создавать резервную копию проекта.

Для внешних модулей Assembly3 и Assembly4 совместимость зависит от версии FreeCAD и используемого API:

• Assembly3 требует версий не ниже 0.19, стабильная работа достигается в 0.20 и выше;
• Assembly4 использует App::Link и выражения, корректно функционирует с 0.20 и выше;
• перенос файлов между разными ветками модулей может приводить к сбоям пересчёта и потерям связей;
• для совместной работы рекомендуется использовать одну версию FreeCAD и один тип верстака сборки.

При необходимости переноса проектов на более новые версии FreeCAD имеет смысл тестировать пересчёт и структуру сборки на отдельной копии файла, фиксируя изменения, чтобы сохранить работоспособность всех зависимостей.

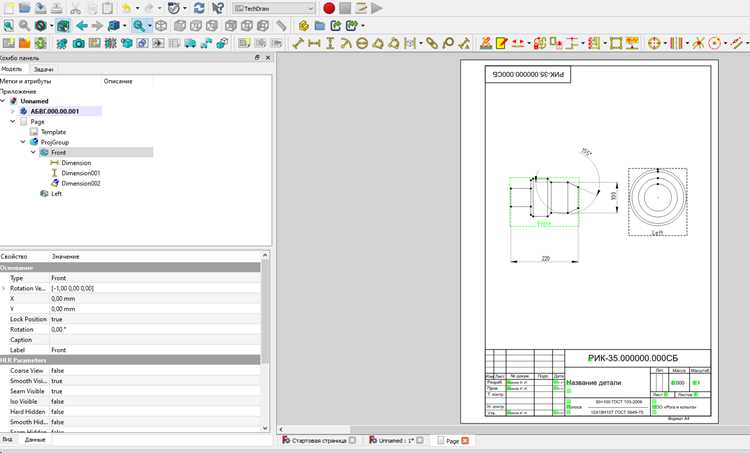

Как проверить наличие 3D верстака сборки в установленной версии FreeCAD

Для определения доступности встроенного 3D верстака сборки откройте FreeCAD и проверьте список рабочих пространств в верхнем меню. В версиях начиная с 0.21 должен присутствовать верстак Assembly. Его отсутствие указывает на устаревшую версию или неполную установку компонентов.

Пошаговая проверка:

1. Откройте FreeCAD и перейдите в меню Рабочие пространства или Workbench.
2. Проверьте наличие пункта Assembly среди доступных верстаков.
3. Если Assembly отсутствует, откройте Менеджер дополнений и убедитесь, что нет ошибок при загрузке модулей.
4. Для модулей Assembly3 и Assembly4 проверьте их наличие в Addon Manager и успешную активацию после установки.

Дополнительно рекомендуется открыть новый документ и создать простую сборку с одним или двумя телами. Если верстак активен, появятся инструменты для установки ограничений и позиционирования компонентов. Ошибки загрузки или отсутствие панели инструментов указывают на несовместимость версии FreeCAD с выбранным модулем сборки.

Для стабильной работы с проектами, требующими 3D сборок, рекомендуется использовать FreeCAD не ниже 0.21 для встроенного Assembly или версию 0.20 и выше для Assembly3/Assembly4.

Вопрос-ответ:

С какой версии FreeCAD появился встроенный 3D верстак сборки?

Встроенный 3D верстак сборки Assembly впервые появился в официальной поставке FreeCAD в версии 0.21. До этого момента сборки выполнялись только с использованием внешних модулей, таких как Assembly3 и Assembly4.

Можно ли использовать Assembly3 и Assembly4 в версии FreeCAD 0.21?

Да, оба внешних модуля можно установить через менеджер дополнений в версии 0.21. Assembly3 работает с API, представленным с версии 0.19, а Assembly4 требует наличия App::Link и выражений, поэтому стабильная работа достигается с 0.20 и выше. Установка через Addon Manager позволяет использовать их параллельно с встроенным Assembly.

Чем встроенный верстак Assembly отличается от внешних модулей по функционалу?

Встроенный Assembly доступен без установки дополнительных модулей и использует стандартные контейнеры FreeCAD. Он поддерживает базовые ограничения и позиционирование компонентов. Assembly3 ориентирован на классическую систему ограничений, а Assembly4 применяет параметрическую компоновку с использованием ссылок и выражений. Внешние модули часто требуют более новой версии FreeCAD и не интегрированы в интерфейс по умолчанию.

Как проверить, установлен ли верстак сборки в моей версии FreeCAD?

Для проверки откройте меню Рабочие пространства и найдите пункт Assembly. Если он присутствует, верстак доступен. Для Assembly3 или Assembly4 откройте Addon Manager, убедитесь, что модуль установлен и активирован. Для проверки работоспособности создайте новую сборку с одним или двумя телами — появление инструментов позиционирования и ограничений подтвердит корректную установку.

Можно ли открывать файлы сборок между разными версиями FreeCAD?

Файлы сборок имеют ограниченную обратную совместимость. Документы, созданные в версии 0.21 с встроенным Assembly, не откроются корректно в версиях ниже 0.21. Для Assembly3 и Assembly4 минимальная версия — 0.19, но стабильнее работать они начинают с 0.20. При переносе файлов рекомендуется создавать резервные копии и тестировать пересчёт связей, чтобы избежать потери данных или нарушений структуры сборки.
