Asm1061 storage controller что это

ASM1061 – это дискретный контроллер компании ASMedia, предназначенный для добавления двух портов SATA III (6 Гбит/с) через шину PCI Express 2.0 x1. Он часто используется на платах расширения и в составе бюджетных материнских плат, где штатных SATA-портов недостаточно для подключения дополнительных SSD или HDD.

Контроллер работает в режиме AHCI и не поддерживает аппаратный RAID. Пропускная способность ограничена одной линией PCIe 2.0 – около 500 МБ/с в сумме на оба SATA-порта. Это означает, что при одновременной нагрузке два накопителя делят общий канал, что важно учитывать при подключении быстрых SSD.

ASM1061 ориентирован на задачи хранения данных без сложной логики обработки. Он подходит для подключения архивных дисков, вторичных SSD, тестовых накопителей, а также для апгрейда систем, где отсутствует возможность заменить материнскую плату. Для системного SSD с высокой очередью запросов контроллер подходит хуже из-за ограничений по линии PCIe.

Поддержка операционных систем реализована на уровне стандартных драйверов AHCI: в современных версиях Windows и Linux контроллер определяется без ручкой установки ПО. Для стабильной работы рекомендуется использовать прошивки плат расширения с актуальной версией BIOS контроллера и избегать подключения через переходники с нестабильным питанием.

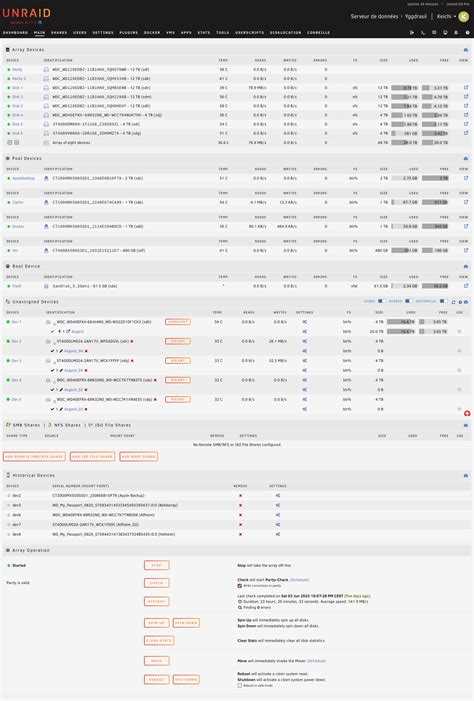

Контроллер хранения ASM1061: назначение и возможности

ASM1061 представляет собой двухпортовый SATA-контроллер, работающий через PCI Express 2.0 x1. Он применяется для расширения дисковой подсистемы в системах, где отсутствуют свободные SATA-разъёмы или встроенный контроллер ограничен по количеству линий. Типичная реализация – PCIe-карта с двумя внутренними SATA-коннекторами.

Контроллер поддерживает стандарт SATA 3.0 с заявленной скоростью до 6 Гбит/с на порт, однако суммарная пропускная способность ограничена возможностями одной линии PCIe 2.0. На практике это означает потолок около 400–450 МБ/с при активной работе одного накопителя и заметное снижение при одновременном доступе к двум.

ASM1061 работает исключительно в режиме AHCI и не предоставляет средств аппаратного объединения дисков. Контроллер не поддерживает SATA Port Multiplier, TRIM передаётся корректно, но глубина очереди команд ограничена, что делает его неподходящим для задач с интенсивной параллельной записью и чтением.

Наиболее рациональные сценарии использования – подключение дополнительных HDD, дисков под резервные копии, медиахранилищ или тестовых SSD. Для загрузочного диска контроллер допустим только при наличии поддержки в BIOS материнской платы; при сборке системы предпочтительно оставить системный SSD на встроенном SATA-контроллере чипсета.

ASM1061 не требует установки специализированных драйверов в современных версиях Windows и Linux, так как определяется как стандартное AHCI-устройство. Для снижения проблем совместимости рекомендуется избегать дешёвых плат расширения без радиаторов и использовать накопители с отдельным кабелем питания.

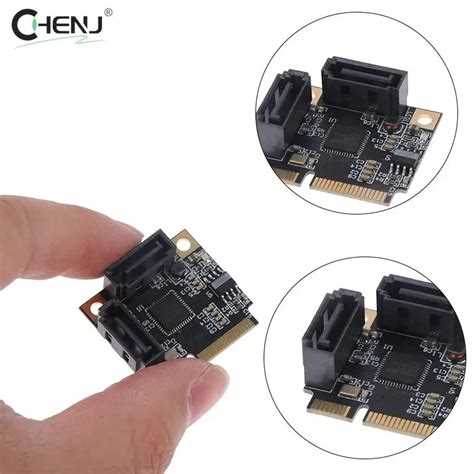

Аппаратная роль ASM1061 в системе хранения данных

С аппаратной точки зрения ASM1061 рассчитан на обслуживание простых сценариев хранения. Он поддерживает стандартный набор команд SATA, включая NCQ и передачу TRIM, но глубина очередей ограничена, что снижает стабильность скорости при высокой параллельной нагрузке. Контроллер не распределяет трафик между портами приоритетно – оба разъёма используют общий канал PCIe.

Отсутствие встроенного RAID-движка и собственной памяти делает ASM1061 зависимым от центрального процессора при управлении очередями команд. В системах с устаревшими CPU это может проявляться в виде повышенной загрузки процессора при копировании больших объёмов данных между дисками, подключёнными к этому контроллеру.

При проектировании конфигурации хранения рекомендуется размещать ASM1061 в слоте PCIe, подключённом к чипсету, а не к линиям, разделяемым с видеокартой или сетевыми адаптерами. Это снижает вероятность конфликтов по пропускной способности и упрощает диагностику проблем при подключении нескольких накопителей.

Поддерживаемые интерфейсы SATA и версии PCI Express

ASM1061 рассчитан на работу с накопителями, использующими интерфейс SATA ревизии 3.0. Контроллер обеспечивает физическую совместимость с устройствами предыдущих стандартов SATA 2.0 и SATA 1.5 Гбит/с, при этом скорость обмена автоматически согласуется с возможностями подключённого диска и кабеля.

• поддержка SATA 6 Гбит/с для SSD и HDD;
• обратная совместимость с SATA 3 Гбит/с и 1.5 Гбит/с;
• работа в режиме AHCI без проприетарных расширений;
• передача команд NCQ и TRIM при поддержке со стороны накопителя.

Со стороны системной шины ASM1061 использует PCI Express версии 2.0 с одной линией передачи данных. Теоретическая пропускная способность такого подключения составляет около 500 МБ/с, что накладывает жёсткий предел на суммарную скорость обоих SATA-портов.

1. PCIe 2.0 x1 – штатный режим работы контроллера;
2. совместимость с слотами PCIe 3.0 и 4.0 при понижении скорости до версии 2.0;
3. отсутствие поддержки многолинейных режимов x2 и выше.

При установке платы с ASM1061 рекомендуется избегать слотов PCIe, разделяющих линии с другими контроллерами, и не рассчитывать на одновременную работу двух SSD на максимальной скорости. Для одного накопителя контроллер подходит, для параллельной нагрузки – с заметными ограничениями.

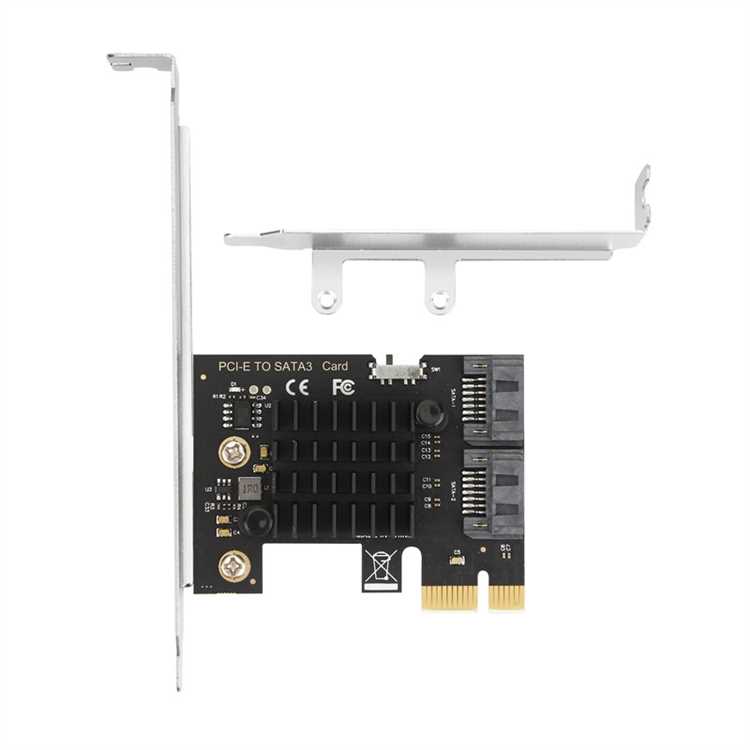

Совместимость ASM1061 с материнскими платами и чипсетами

ASM1061 совместим с большинством материнских плат, оснащённых слотами PCI Express x1, x4, x8 или x16, так как использует одну линию PCIe 2.0. Контроллер корректно инициализируется как стандартное AHCI-устройство и не требует поддержки со стороны конкретного чипсета.

На платформах Intel контроллер стабильно работает на чипсетах серий H61–H670, B75–B760 и Z68–Z790. На системах AMD совместимость подтверждена для наборов логики 970, B350–B550, X370–X570. В обоих случаях ASM1061 определяется прошивкой UEFI без ручной настройки.

На старых материнских платах с классическим BIOS возможны ограничения при использовании ASM1061 как загрузочного контроллера. Загрузка с диска, подключённого к этому чипу, зависит от наличия Option ROM в прошивке платы расширения и поддержки сторонних SATA-контроллеров со стороны BIOS.

При установке в системы с несколькими устройствами PCIe следует учитывать распределение линий чипсета. Размещение ASM1061 в слоте, совмещённом с сетевым адаптером, контроллером USB или звуковой картой, может привести к снижению стабильности передачи данных при одновременной нагрузке.

Для настольных ПК и рабочих станций рекомендуется использовать ASM1061 как дополнительный контроллер, не задействуя его для системного накопителя. Такой подход снижает риск конфликтов совместимости и упрощает обновление прошивки материнской платы.

Использование ASM1061 для расширения количества SATA-портов

ASM1061 применяется для увеличения числа доступных SATA-портов на системной плате без замены материнской платы. Контроллер добавляет два порта SATA III через один слот PCIe 2.0 x1, что позволяет подключать дополнительные накопители для хранения данных или резервного копирования.

• Подключение вторичных HDD для архивирования информации.
• Использование дополнительных SSD для медиахранилищ или тестирования приложений.
• Организация отдельных дисковых массивов без аппаратного RAID.

При установке контроллера следует учитывать следующие рекомендации:

1. Подключать накопители напрямую к SATA-портам ASM1061, избегая переходников и разветвителей.
2. Размещать карту в слотах PCIe, не разделяемых с видеокартой или другими высокоскоростными устройствами.
3. Не использовать ASM1061 для системного SSD при интенсивной нагрузке, чтобы избежать ограничения по пропускной способности.
4. Следить за питанием накопителей и стабильностью кабелей, особенно при использовании HDD с высоким стартовым током.

Применение ASM1061 позволяет легко расширять дисковую подсистему в настольных ПК и серверах начального уровня без необходимости покупки материнской платы с большим количеством встроенных SATA-портов.

Ограничения скорости и пропускной способности ASM1061

ASM1061 использует одну линию PCI Express 2.0 x1, что накладывает верхний предел на суммарную пропускную способность двух SATA-портов. Теоретически контроллер способен передавать около 500 МБ/с, на практике реальные скорости зависят от типа подключённых накопителей и нагрузки на шину.

Для наглядного сравнения максимальной скорости портов ASM1061 с различными накопителями можно использовать следующую таблицу:

Рекомендации по использованию ASM1061 с учётом ограничений:

• Подключать один высокоскоростной SSD на контроллер для минимизации снижения пропускной способности.
• Использовать два накопителя для менее требовательных задач, например HDD или архивных SSD.
• Избегать установки ASM1061 в слоты PCIe, где линии делятся с другими устройствами высокой нагрузки.

Типовые сценарии применения ASM1061 в ПК и серверах начального уровня

ASM1061 используется для расширения дисковой подсистемы в настольных ПК и серверах начального уровня, где штатных SATA-портов недостаточно. Контроллер позволяет добавлять накопители без замены материнской платы и поддерживает стандарт AHCI для автоматического определения системой.

Типовые сценарии применения включают:

• Подключение дополнительных HDD для резервного копирования и хранения мультимедийных файлов.
• Добавление SSD для тестирования приложений или локального кэширования данных без влияния на системный диск.
• Расширение количества портов в бюджетных серверах для организации вторичных массивов без аппаратного RAID.
• Создание недорогих медиасерверов, где высокая пропускная способность не критична, а важен объём подключаемых дисков.
• Использование ASM1061 в лабораторных или учебных системах для проверки совместимости SATA-устройств и экспериментальных конфигураций.

Для оптимальной работы рекомендуется подключать диски напрямую к портам контроллера, размещать карту в слоте PCIe, не разделяемом с видеокартой или сетевым адаптером, и избегать использования ASM1061 для системного SSD при высоких нагрузках, чтобы не снижать скорость передачи данных.

Вопрос-ответ:

Для чего используется контроллер ASM1061 в ПК?

ASM1061 предназначен для добавления двух дополнительных портов SATA III через один слот PCIe 2.0 x1. Он позволяет подключать вторичные SSD или HDD, когда штатных портов материнской платы недостаточно, и обеспечивает работу накопителей в режиме AHCI без аппаратного RAID.

Какие ограничения по скорости имеет ASM1061?

Контроллер использует одну линию PCIe 2.0, что ограничивает суммарную пропускную способность двух портов примерно 500 МБ/с. При подключении двух SSD одновременно скорость каждого диска снижается, поэтому для высоких нагрузок лучше подключать к контроллеру один накопитель или использовать HDD.

Совместим ли ASM1061 с любой материнской платой?

Контроллер совместим с большинством материнских плат, оснащённых слотами PCIe x1, x4, x8 или x16. На платформах Intel и AMD он определяется стандартным драйвером AHCI. При использовании в старых BIOS возможны ограничения для загрузки с диска, подключённого к ASM1061, из-за отсутствия поддержки Option ROM.

Можно ли использовать ASM1061 для создания RAID-массива?

Нет, ASM1061 не имеет встроенной поддержки аппаратного RAID и не управляет объединением дисков. Для создания RAID нужно использовать программные средства операционной системы или отдельный RAID-контроллер с собственной логикой.

В каких сценариях ASM1061 показывает наибольшую пользу?

Контроллер применим для расширения дисковой подсистемы: подключение дополнительных HDD для резервных копий, установка SSD для тестирования программ, создание медиасерверов на базе настольного ПК или недорогих серверов. Он удобен, когда требуется добавить накопители без замены материнской платы и без высокой нагрузки на линии PCIe.

Как ASM1061 расширяет возможности подключения накопителей на материнской плате?

ASM1061 добавляет два порта SATA III через слот PCIe 2.0 x1, что позволяет подключать дополнительные SSD или HDD в системе, где штатных портов недостаточно. Контроллер работает в режиме AHCI и поддерживает NCQ и TRIM, обеспечивая совместимость с современными накопителями без установки специальных драйверов на большинстве Windows и Linux.

Можно ли использовать ASM1061 для высокоскоростных SSD и как это влияет на производительность?

Контроллер использует одну линию PCIe 2.0, что ограничивает суммарную скорость обоих портов примерно 500 МБ/с. При подключении одного SSD он почти полностью раскрывает возможности накопителя, но при двух одновременно скорость каждого снижается. Для системных или интенсивно нагруженных SSD рекомендуется использовать встроенные порты материнской платы, а ASM1061 — для вторичных дисков или HDD.
