Чем обеспечивается точное черчение в редакторе компас

Точность черчения в редакторе КОМПАС определяется не только корректностью построенной геометрии, но и тем, на каком этапе и какими инструментами она формируется. Ошибки часто закладываются в самом начале: при выборе единиц измерения, масштаба или шаблона документа. Даже незначительное расхождение в настройках приводит к накоплению отклонений, которые становятся критичными при оформлении размеров, допусков и при передаче чертежа в производство.

КОМПАС предоставляет широкий набор средств для строгого контроля геометрии: числовой ввод координат, объектные привязки, параметрические связи, ограничения и автоматическую проверку размеров. Однако без понимания принципов их совместного использования пользователь рискует получить визуально корректный, но технически неверный чертеж. Особенно это проявляется при работе с сопряжениями, симметрией, повторяющимися элементами и сложными контурами.

Отдельное значение имеет соответствие требованиям ЕСКД и ГОСТ. Типы линий, их толщина, правила нанесения размеров и обозначений в КОМПАСе реализованы строго формально, и любое отклонение от стандартных настроек напрямую влияет на читаемость и юридическую корректность документа. Точный чертеж – это всегда результат дисциплины в настройках и последовательности действий, а не только навыков работы с инструментами.

Практика показывает, что наибольшее число ошибок возникает при импорте, копировании фрагментов, работе со слоями и подготовке к печати. Эти этапы редко воспринимаются как часть процесса черчения, но именно они определяют, сохранится ли исходная геометрическая точность. Рассмотрение ключевых факторов позволяет выстроить стабильный рабочий подход и исключить типовые источники неточностей.

Настройка единиц измерения и масштаба перед началом черчения

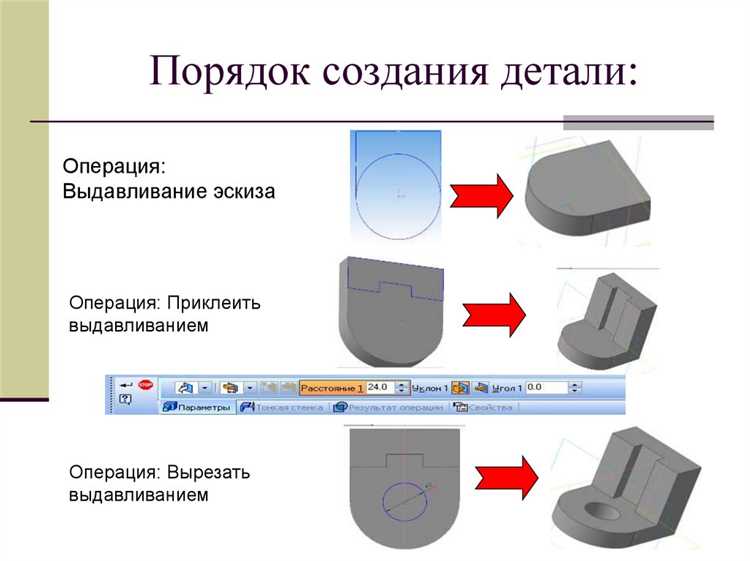

Параметр единиц измерения задаётся на уровне документа и влияет не только на построение, но и на работу размерных обозначений, допусков и технических требований. При переключении между миллиметрами, сантиметрами или метрами КОМПАС не пересчитывает уже созданную геометрию, что требует жёсткого контроля до начала черчения. Изменение этого параметра после построения приводит к несоответствию между реальными размерами детали и значениями, отображаемыми на чертеже.

Масштаб в КОМПАСе следует рассматривать как параметр оформления, а не способ подгонки геометрии под лист. Все элементы должны строиться в натуральную величину 1:1, независимо от формата. Значение масштаба задаётся в свойствах вида и используется исключительно для корректного отображения и печати. Попытка рисовать с учётом будущего масштаба приводит к ошибкам при копировании, измерении и экспорте.

Для сложных чертежей с несколькими видами рекомендуется заранее определить, какие масштабы будут применяться, и создать соответствующие виды до начала детализации. Это исключает необходимость последующей переработки размеров и снижает риск расхождений между геометрией и аннотациями. Фиксация единиц измерения и принципа масштабирования – обязательный шаг, определяющий корректность всего дальнейшего черчения.

Выбор и калибровка типов линий по требованиям ГОСТ

Типы линий в КОМПАСе напрямую связаны с соблюдением стандартов ЕСКД, прежде всего ГОСТ 2.303. Перед началом черчения необходимо проверить, что в документе используется стандартный набор линий, а не пользовательские или унаследованные из шаблонов с изменёнными параметрами. Некорректные настройки приводят к искажению графической иерархии чертежа и затрудняют его чтение.

Особое внимание следует уделять толщине линий. В КОМПАСе она задаётся числовым значением и должна соответствовать допустимым рядам ГОСТ. Для базовой линии контура обычно выбирается толщина в диапазоне 0,5–0,7 мм, а все остальные линии должны быть кратны ей. Нарушение соотношений становится заметным при печати и экспорте в PDF.

• сплошная толстая – видимые контуры и ребра
• сплошная тонкая – размерные, выносные и штриховка
• штриховая – невидимые элементы
• штрихпунктирная тонкая – осевые и центровые линии

После выбора типов линий необходимо откалибровать параметры штриха и промежутков. КОМПАС позволяет редактировать длину штриха, интервал и фазу линии, что критично для осевых и скрытых элементов. Неправильные значения приводят к слипанию штрихов или визуальному шуму, особенно при масштабировании вида.

Использование объектных привязок для точного позиционирования элементов

Объектные привязки в КОМПАСе обеспечивают построение геометрии строго относительно существующих элементов без ручного выравнивания. Их активация обязательна при работе с контурами, сопряжениями и симметричными участками, где любое отклонение в доли миллиметра приводит к некорректным размерам и ошибкам при проверке модели.

На практике следует включать только те привязки, которые необходимы для текущей операции. Одновременная активация всех режимов приводит к захвату неверных точек и смещению элементов. Для линейных построений приоритетными являются привязки к концу, середине и пересечению, а при работе с дугами и окружностями – к центру и точке касания.

КОМПАС визуально подсвечивает активную точку привязки, однако при высокой плотности геометрии возможны ошибки выбора. В таких случаях рекомендуется временно отключать второстепенные объекты или использовать режимы фильтрации. Это особенно важно при редактировании уже насыщенных чертежей, где пересекаются элементы разных слоёв.

Объектные привязки должны применяться совместно с числовым вводом. Сначала фиксируется опорная точка привязкой, затем задаётся точное значение длины, угла или радиуса. Такой подход исключает накопление геометрических погрешностей и обеспечивает совпадение фактических размеров с указанными на чертеже.

Регулярная проверка состояния привязок перед началом построения позволяет избежать типовых ошибок при копировании, зеркальном отражении и массивных операциях. Контролируемое использование объектных привязок формирует геометрию с однозначными связями и предсказуемым поведением при дальнейших изменениях.

Контроль координат и ввод геометрии через числовые значения

Числовой ввод координат в КОМПАСе позволяет формировать геометрию без опоры на визуальное позиционирование курсора. Этот способ особенно важен при построении базовых элементов, от которых зависят все последующие размеры и зависимости. Начальная точка должна задаваться с контролем абсолютных координат, что исключает смещения, незаметные при экранном масштабировании.

КОМПАС поддерживает работу как в абсолютной, так и в относительной системе координат. Абсолютные значения целесообразно использовать при привязке к началу чертежа или технологической базе, а относительные – при последовательном построении контуров. Переключение между режимами должно быть осознанным, поскольку ошибка в системе отсчёта приводит к геометрическим разрывам и некорректному замыканию профилей.

При вводе длин, углов и радиусов рекомендуется всегда подтверждать значения через строку параметров, а не мышью. Даже при использовании объектных привязок окончательная форма элемента определяется числовыми параметрами. Визуальное совпадение не гарантирует совпадения координат, особенно при сложных сопряжениях и наклонных линиях.

Контроль координат актуален и при редактировании. Перемещение, поворот и масштабирование объектов должны выполняться с заданием конкретных значений смещения и угла. Это позволяет сохранять геометрические связи и предотвращает появление дробных координат, которые затрудняют последующий анализ чертежа.

Систематическое использование числового ввода превращает черчение в управляемый процесс, где каждый элемент имеет определённое положение и предсказуемо взаимодействует с остальной геометрией документа.

Управление слоями для исключения ошибок наложения и смещения

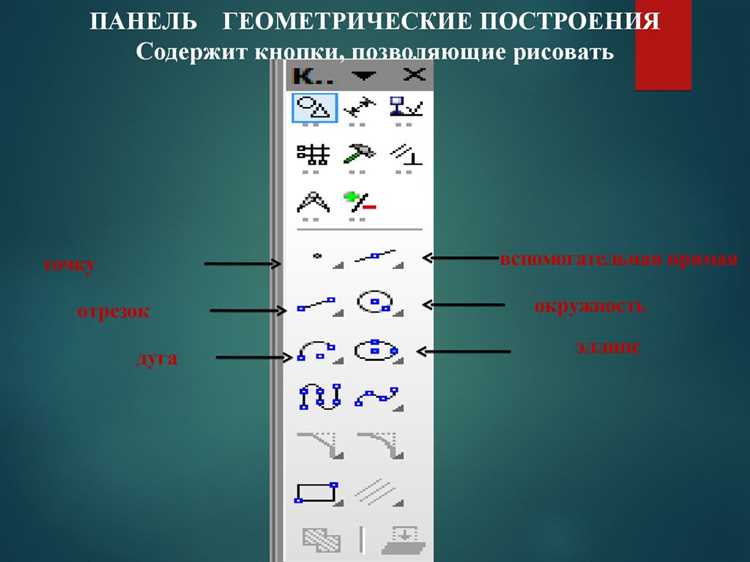

Слои в КОМПАСе используются не только для визуального разделения элементов, но и как инструмент контроля редактирования. Грамотная структура слоёв снижает риск случайного смещения объектов, удаления вспомогательной геометрии и искажения размеров при правках насыщенных чертежей.

Перед началом построения рекомендуется создать фиксированный набор слоёв и определить их назначение. Имена должны однозначно отражать тип содержимого, чтобы исключить ошибки при переключении активного слоя.

• основная геометрия детали и контуры
• размеры и выносные линии
• осевые и центровые элементы
• вспомогательная и построечная геометрия
• технические требования и обозначения

Критически важные слои следует блокировать после завершения построения. Заблокированные элементы не участвуют в операциях перемещения и трансформации, что предотвращает непреднамеренные смещения при редактировании соседних объектов. Особенно это актуально для базовых контуров и осей симметрии.

Управление видимостью слоёв позволяет работать с отдельными группами элементов без визуального перегруза. Временное отключение размерных и текстовых слоёв упрощает корректировку геометрии и снижает вероятность привязки к второстепенным объектам.

При импорте фрагментов и внешних файлов необходимо проверять соответствие слоёв текущей структуре. Объекты, добавленные на неверный слой, часто становятся причиной наложений и некорректного масштабирования. Чёткая организация слоёв формирует управляемую среду черчения и обеспечивает стабильность геометрии при любых изменениях.

Применение параметрических связей при построении эскизов

Параметрические связи в КОМПАСе обеспечивают автоматическое поддержание геометрических зависимостей между элементами эскиза. Их использование исключает необходимость ручной корректировки размеров при изменении отдельных элементов и гарантирует сохранение топологии контура.

Основные типы параметрических связей:

При построении эскиза рекомендуется применять связи последовательно: сначала базовые (осевые и центральные), затем зависимые элементы. Это предотвращает конфликт параметров и упрощает внесение изменений. Избегание избыточных связей минимизирует появление ошибок при редактировании.

Использование параметрических связей совместно с числовым вводом координат и размерами обеспечивает стабильность геометрии и позволяет создавать эскизы, полностью готовые к построению 3D-моделей и точному оформлению чертежей.

Проверка размеров, допусков и посадок встроенными средствами

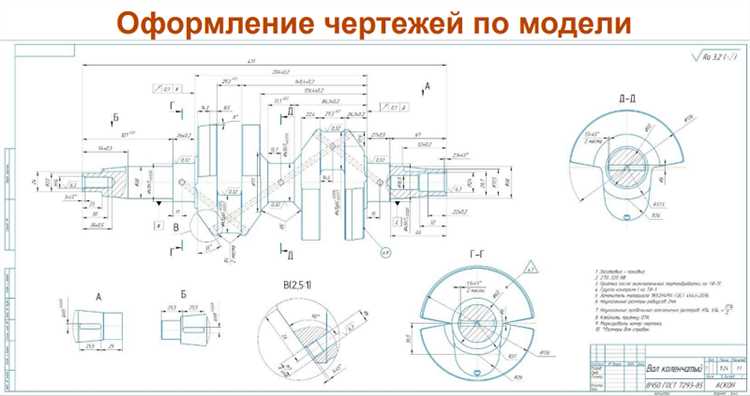

Для работы с размерами следует использовать инструмент «Проверка размеров», который автоматически сравнивает фактические длины, радиусы и углы с указанными на чертеже. Значительные отклонения подсвечиваются визуально, что упрощает корректировку. Рекомендуется проверять все базовые контуры перед нанесением размерных цепочек.

Допуски и посадки задаются через встроенные параметры стандарта ЕСКД. КОМПАС позволяет автоматически проверять соответствие указанных значений допусков ГОСТ 25346 и ГОСТ 5264 для сварных и сборочных соединений. Для отверстий и валов система рассчитывает предельные отклонения, обеспечивая корректное сопряжение деталей.

Для сборочных чертежей применяется инструмент «Контроль посадок», который моделирует соединение деталей по указанным допускам. Это позволяет выявлять зазоры и натяги ещё до физического изготовления, особенно при серийном производстве. Ошибки в расчетах посадок часто связаны с неверным выбором номинальных размеров или единиц измерения.

Регулярная проверка размеров, допусков и посадок встроенными средствами снижает вероятность исправлений на стадии производства и обеспечивает точное соответствие чертежей стандартам ЕСКД, делая документацию однозначной и безопасной для передачи в производство.

Экспорт и печать чертежей без потери геометрической точности

Перед экспортом следует проверить свойства вида и убедиться, что масштаб установлен 1:1. Любое преобразование масштаба должно выполняться средствами вида, а не ручным растягиванием объектов, чтобы исключить искажения длин и углов. Эта проверка критична для деталей с допусками и посадками.

При сохранении в форматах обмена, таких как DWG и DXF, важно выбрать опцию сохранения всех слоёв и типов линий. Игнорирование этих настроек приводит к слипанию линий и потерям параметрических связей, особенно в сложных эскизах и сборках.

Экспорт и печать с соблюдением этих правил гарантируют точное соответствие чертежа цифровой модели и бумажной копии, исключают искажения геометрии и обеспечивают корректность всех размеров и допусков на этапе передачи документации в производство.

Вопрос-ответ:

Как правильно настроить единицы измерения и масштаб перед началом черчения в КОМПАСе?

Перед созданием эскиза в КОМПАСе необходимо выбрать систему единиц документа, чаще всего миллиметры для машиностроительных чертежей. Масштаб следует задавать в свойствах вида и строить все элементы в натуральную величину 1:1. Это позволяет избежать накопления ошибок при последующем нанесении размеров и подготовке к печати. Любая попытка подгонять объекты под масштаб вручную приводит к искажениям и разрыву параметрических связей.

Какие типы линий и их параметры нужно использовать, чтобы чертеж соответствовал ГОСТ?

Для основных контуров применяется сплошная толстая линия, для размерных и выносных — сплошная тонкая, для невидимых элементов — штриховая, а для осевых и центровых — штрихпунктирная тонкая. Толщина линий должна быть кратна базовой толщине контура, обычно 0,5–0,7 мм. Также важно проверить длину штрихов и интервалы, особенно для осевых линий и скрытых контуров, чтобы при печати линии оставались читаемыми и не сливались.

Как использовать объектные привязки для точного позиционирования элементов без ошибок?

Объектные привязки помогают закрепить новые элементы относительно уже существующих. Для прямых линий используют привязки к концам и середине, для дуг и окружностей — к центру и точкам касания. При плотной геометрии рекомендуется временно отключать лишние объекты или использовать фильтры привязок, чтобы избежать захвата неверных точек. Привязки лучше комбинировать с числовым вводом, фиксируя точные координаты и размеры.

В каких случаях стоит применять параметрические связи в эскизах и какие ошибки они предотвращают?

Параметрические связи фиксируют отношения между элементами: параллельность, перпендикулярность, равные длины, касание и совпадение центров. Их используют для поддержания структуры контура при изменении отдельных линий или дуг. Применение связей исключает разрывы контуров, смещение дуг при редактировании и нарушение симметрии. Чтобы избежать конфликтов, связи следует устанавливать последовательно: сначала базовые линии и оси, затем зависимые элементы.

Какие шаги нужно выполнить, чтобы при экспорте или печати чертеж сохранил геометрическую точность?

Перед экспортом проверяют масштаб вида (1:1) и корректность единиц измерения. При сохранении в DWG, DXF или PDF нужно сохранять все слои и типы линий, чтобы избежать слияния элементов и потери параметрических связей. При печати активируют режим «По масштабу вида» и проверяют толщину линий, соответствующую ГОСТ. Тестовый вывод на носитель с максимальным разрешением позволяет выявить потенциальные искажения до массового тиражирования.

Как правильно проверять допуски и посадки в КОМПАСе, чтобы избежать ошибок при изготовлении деталей?

Встроенные инструменты проверки размеров, допусков и посадок позволяют сравнивать фактические параметры элементов с заданными на чертеже. Для отверстий и валов система рассчитывает предельные отклонения, определяя соответствие стандартам ГОСТ. На сборочных чертежах проверка посадок моделирует соединение деталей, выявляя возможные зазоры или натяги. Чтобы результаты были точными, перед проверкой следует убедиться, что единицы измерения верны, все размеры нанесены корректно, а элементы находятся на правильных слоях. Использование этой функции на ранней стадии выявляет несоответствия, которые трудно заметить визуально, и позволяет исправить их до передачи документации в производство.
