Задние сиденья в Киа К5 (четвёртое поколение, 2020–2024 гг.) демонтируются для увеличения багажного пространства, установки дополнительного оборудования или ремонта. Конструкция креплений зависит от комплектации: в базовых версиях сиденья фиксируются двумя болтами и защёлками, в топовых – могут оснащаться электроприводом складывания. Перед началом работ отключите аккумулятор, если планируете отсоединять электрические разъёмы (например, подогрев сидений).
Инструменты потребуются минимальные: торцевая головка на 14 мм (для болтов крепления), плоская отвёртка (для снятия пластиковых накладок) и шестигранник на 5 мм (если установлены дополнительные крепления). В моделях с электроприводом понадобится диагностический сканер для сброса ошибок после демонтажа. Обратите внимание: в некоторых модификациях задний диван состоит из двух отдельных частей, каждая из которых снимается независимо.
Начинайте с освобождения пространства: уберите коврики, проверьте карманы спинок на наличие предметов. В Киа К5 задние сиденья крепятся в трёх точках – два болта спереди (под пластиковыми заглушками) и защёлки в задней части. Заглушки поддевайте отвёрткой аккуратно, чтобы не повредить обивку. Болты откручивайте против часовой стрелки, придерживая сиденье – после ослабления креплений оно может резко сдвинуться.
Если сиденье не снимается после откручивания болтов, проверьте наличие скрытых фиксаторов. В некоторых случаях потребуется отсоединить разъёмы подогрева или датчиков ремней безопасности. Для этого отогните обивку в нижней части спинки и найдите жгут проводов. Разъёмы имеют защёлки – нажмите на них и потяните в стороны. После демонтажа храните сиденья в сухом месте, чтобы избежать деформации обивки.

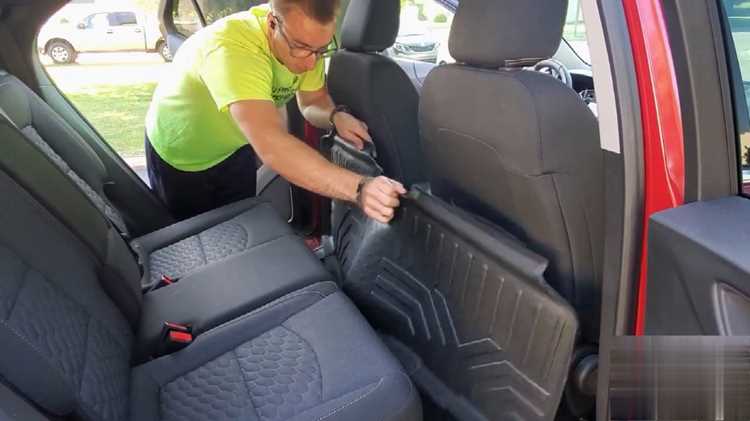

Какие инструменты понадобятся для демонтажа сидений
Для снятия задних сидений на Kia K5 потребуется минимальный набор инструментов: торцевая головка на 10 мм с удлинителем (длина 10–15 см) для откручивания болтов крепления, крестовая отвёртка PH2 – она пригодится для демонтажа пластиковых накладок и фиксаторов обшивки. Если сиденья оснащены электроприводом или подогревом, дополнительно возьмите мультиметр для проверки целостности проводки перед отсоединением разъёмов. В некоторых модификациях (например, 2021–2023 гг.) используются скрытые болты под заглушками – их удобно поддевать пластиковой лопаткой или тонкой отвёрткой с плоским жалом, чтобы не повредить лакокрасочное покрытие.
Не забудьте магнитный держатель для болтов – при работе в ограниченном пространстве крепёж легко теряется. Для отсоединения разъёмов электропроводки (если они есть) используйте специальные клещи для снятия фиксаторов или тонкие плоскогубцы с зауженными губками. Работайте в перчатках: острые кромки металлических направляющих могут поцарапать руки.
Как отсоединить крепления ремней безопасности задних пассажиров
На Киа К5 крепления задних ремней безопасности фиксируются в трех точках: нижний анкерный болт у порога, инерционная катушка в боковой стойке и верхний направляющий элемент на потолке. Для начала снимите пластиковую накладку порога – она держится на защелках и одном винте под заглушкой. Открутите анкерный болт ключом на 14 мм, удерживая гайку с обратной стороны, чтобы не провернуть резьбу.
Инерционная катушка расположена за обшивкой боковой стойки. Демонтируйте обшивку, поддев ее пластиковым инструментом в местах крепления клипс (обычно 4–5 штук). Отсоедините разъем электропроводки, если ремень оснащен преднатяжителем. Катушка крепится двумя болтами Torx T40 – открутите их, придерживая механизм, чтобы не повредить пружину.
- Верхний направляющий элемент (петля) снимается после откручивания одного болта на 10 мм.
- Перед отсоединением катушки убедитесь, что ремень полностью смотан – это предотвратит его заклинивание.
- При обратной установке затягивайте болты с моментом 25–30 Н·м, чтобы избежать люфта.
Где находятся фиксаторы спинки заднего сиденья и как их снять
Для снятия верхних фиксаторов снимите подголовники, затем подденьте пластиковые заглушки плоской отвёрткой. Под ними вы увидите крючки, закреплённые на спинке винтами Torx T20. Открутите их, удерживая спинку рукой, чтобы она не упала. После этого потяните спинку на себя и вверх – крючки выйдут из пазов в кузове. Если спинка не поддаётся, проверьте, не осталось ли незамеченных винтов или скрытых защёлок под обивкой.
Нижние фиксаторы требуют доступа снизу. Сложите спинку вперёд (если она складывается) или полностью демонтируйте её, чтобы добраться до болтов. Они расположены в нишах пола салона, часто прикрыты пластиковыми накладками или ковролином. Снимите накладки, поддев их за края, и открутите болты шестигранником. На некоторых моделях Киа К5 фиксаторы могут быть дополнительно закреплены пластиковыми клипсами – их нужно аккуратно вытащить, не сломав.
Если спинка снимается не полностью, а только откидывается, проверьте механизм складывания. В районе петли может быть скрытый фиксатор – рычажок или кнопка, блокирующая движение. Нажмите на неё и одновременно потяните спинку на себя. На моделях с электроприводом отключите аккумулятор перед началом работ, чтобы избежать случайного срабатывания механизма. После снятия фиксаторов осмотрите резиновые уплотнители на крючках – при повреждении их лучше заменить, чтобы спинка не дребезжала.
Сборка производится в обратном порядке, но с одной особенностью: при установке верхних крючков сначала заведите их в пазы кузова, затем закрутите винты Torx T20. Нижние болты затягивайте с моментом 25–30 Н·м, чтобы избежать люфта. Перед окончательной фиксацией проверьте, что спинка чётко встаёт на место и не болтается. Если после установки слышен скрип, обработайте контактные поверхности силиконовой смазкой.
Как правильно отключить разъемы подогрева сидений
Отсоединяйте разъемы строго за корпус, не тяните за провода. На моделях 2021–2023 годов используются разъемы типа Molex Micro-Fit 3.0 с фиксатором: нажмите на выступ большим пальцем, одновременно потянув корпус на себя. Если фиксатор сломан, замените разъем целиком – артикул 171821-0001 (оригинал). После отключения оберните контакты изолентой или закройте их заглушками, чтобы избежать окисления. Храните разъемы в полиэтиленовом пакете с силикагелем для защиты от влаги.
Пошаговая инструкция по снятию подушки заднего сиденья
Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, а зажигание выключено. Откройте задние двери для удобного доступа к креплениям подушки. На Киа К5 подушка заднего сиденья фиксируется двумя металлическими защелками спереди и двумя пластиковыми фиксаторами сзади – их расположение зависит от года выпуска (до или после 2021).
Возьмите плоскую отвертку или пластиковый съемник для обшивки. Аккуратно подденьте передний край подушки в районе стыка с центральным тоннелем – здесь находятся защелки. Приподнимите подушку на 2–3 см, чтобы освободить фиксаторы. Не тяните резко: металлические крючки могут повредить крепежные отверстия в кузове.
После освобождения передних защелок переместитесь к задней части подушки. Нажмите на пластиковые фиксаторы большими пальцами, одновременно приподнимая подушку вверх. На моделях 2022 года и новее фиксаторы могут быть скрыты под резиновыми заглушками – снимите их перед началом работ. Если подушка не поддается, проверьте наличие дополнительных креплений под боковыми подлокотниками.
Сняв подушку, отсоедините электрические разъемы, если они есть. На Киа К5 с подогревом сидений или датчиками веса разъемы расположены под правой стороной подушки. Отключите их, нажав на фиксаторы пальцами. Храните подушку в вертикальном положении, чтобы не повредить провода или обивку.
| Этап | Инструменты | Время (мин) |
|---|---|---|
| Подготовка (открытие дверей, осмотр) | – | 2–3 |
| Снятие передних защелок | Плоская отвертка или пластиковый съемник | 3–5 |
| Отсоединение задних фиксаторов | Руки (возможно, отвертка) | 2–4 |
| Отключение электрики | – | 1–2 |
При обратной установке сначала подключите разъемы, затем заведите задние фиксаторы в пазы кузова. Надавите на подушку сверху, пока не услышите щелчок – это сигнал о фиксации передних защелок. Проверьте устойчивость: подушка не должна шататься или прогибаться под нагрузкой. Если крепления ослаблены, замените пластиковые фиксаторы (артикул 86310-D4000 для моделей до 2021 года).

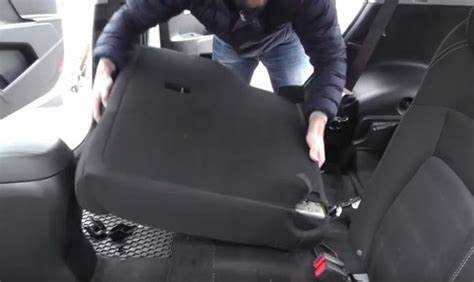

Как аккуратно вытащить сиденье из салона без повреждений
Перед началом работ отключите аккумулятор, чтобы исключить случайное срабатывание подушек безопасности или датчиков. На Киа К5 задние сиденья фиксируются болтами и защелками – их расположение зависит от года выпуска. В моделях до 2021 года крепления находятся под пластиковыми заглушками в нише багажника, в рестайлинговых версиях – под съемными накладками порогов. Используйте торцевую головку на 14 мм для болтов и плоскую отвертку для снятия заглушек, действуя без рывков, чтобы не повредить пластик.
Отсоедините электрические разъемы, если сиденье оснащено подогревом или датчиками веса. На Киа К5 разъемы расположены под подушкой сиденья – их легко найти по проводам, идущим к блоку управления. Перед отключением сфотографируйте положение контактов, чтобы не перепутать при обратной установке. Для безопасного отсоединения нажмите на фиксатор разъема пальцем или тонкой отверткой, затем потяните корпус на себя.
Приподнимите сиденье за передний край, чтобы освободить задние защелки. На Киа К5 они выполнены в виде металлических крюков, входящих в пазы кузова. Чтобы не поцарапать лакокрасочное покрытие, оберните крюки изолентой или используйте резиновые накладки. Если сиденье не поддается, проверьте, не осталось ли незамеченных креплений – в некоторых комплектациях устанавливаются дополнительные болты под подголовниками.
| Инструмент | Назначение | Примечание |
|---|---|---|
| Торцевая головка 14 мм | Откручивание болтов крепления | Используйте удлинитель для доступа к нижним болтам |
| Плоская отвертка | Снятие пластиковых заглушек | Поддевайте края аккуратно, чтобы не сломать защелки |
| Ключ Torx T20 | Демонтаж накладок порогов (рестайлинг) | Винты часто затянуты с усилием – не сорвите шлицы |
После освобождения всех креплений вытаскивайте сиденье под углом 30–40 градусов, чтобы не зацепить обшивку потолка или дверные проемы. Если салон тесный, попросите помощника придержать сиденье с противоположной стороны. Храните снятые детали в чистом месте, закрепив болты и заглушки на магнитной ленте или в отдельном пакете с маркировкой. При обратной установке сначала заведите задние крюки в пазы, затем затяните болты с моментом 25–30 Н·м, чтобы избежать люфта.
Что делать, если сиденье заклинило или не поддается
Первым делом проверьте механизм фиксации под сиденьем. На Киа К5 задние сиденья крепятся на металлических петлях с защелками, расположенными у основания спинки. Если рычаг или кнопка не срабатывают, попробуйте нажать на них с усилием, одновременно покачивая сиденье вперед-назад. Иногда пластиковые детали заклинивает из-за температурных перепадов или грязи.
Осмотрите направляющие рельсы под подушкой сиденья. В моделях 2020–2024 годов часто встречается проблема с попаданием мелкого мусора или замерзшей влаги в пазы. Используйте фонарик, чтобы обнаружить препятствия, и удалите их тонкой отверткой или проволокой. Не применяйте силу – это может повредить пластиковые защелки.
Если сиденье не откидывается, проверьте тросик аварийного отсоединения. Он находится под ковриком багажника, ближе к левой стороне. Потяните за него резко, но без рывков – это экстренный способ разблокировки. На некоторых модификациях Киа К5 тросик может быть скрыт под пластиковой заглушкой, которую нужно поддеть плоской отверткой.
При заклинивании спинки обратите внимание на замок в ее нижней части. Часто он блокируется из-за деформации металлического крюка или пружины. Смажьте механизм силиконовой смазкой (WD-40 не подходит – она притягивает пыль) и попробуйте расшатать спинку руками, удерживая кнопку разблокировки. Если крюк погнут, его придется выпрямить пассатижами.
В случае, когда сиденье не снимается из-за электрической блокировки (актуально для версий с подогревом), отключите аккумулятор на 5–10 минут. Это сбросит настройки системы и может разблокировать механизм. После этого попробуйте снова нажать на фиксаторы. Если проблема сохраняется, проверьте предохранитель №17 в блоке салона – он отвечает за цепи управления сиденьями.
Если все манипуляции не помогли, демонтируйте пластиковую накладку под сиденьем. Она крепится на защелках и скрывает доступ к болтам крепления. На Киа К5 2021 года и новее используются болты Torx T30 – их нужно открутить, чтобы снять сиденье вместе с направляющими. Будьте осторожны: при резком снятии можно повредить проводку подогрева или датчиков.
При механическом повреждении защелок (например, трещина в пластиковом корпусе) замените их на новые. Артикул оригинальной детали для Киа К5 – 86310-D4100 (левая защелка) и 86320-D4100 (правая). Установка аналогов может привести к повторному заклиниванию из-за несоответствия размеров. Перед покупкой сверьтесь с VIN-кодом автомобиля.
Если сиденье все равно не поддается, обратитесь к официальному дилеру. На гарантийных автомобилях (до 5 лет или 150 000 км) проблема может быть связана с заводским браком направляющих. В сервисе проведут диагностику с помощью сканера KDS и при необходимости заменят узел целиком. Самостоятельное вмешательство в таких случаях аннулирует гарантию.
Как вернуть задние сиденья на место после демонтажа
Перед установкой проверьте состояние крепежных элементов: болтов, защелок и направляющих. На Киа К5 задние сиденья фиксируются в трех точках – две боковые защелки у порогов и центральный болт под подушкой. Если при демонтаже были повреждены пластиковые фиксаторы (артикул 86310-D4000 для левой, 86320-D4000 для правой), замените их до установки. Очистите направляющие от грязи и песка – даже мелкие частицы могут помешать плотной посадке.
Начните с установки спинки. Совместите металлические петли с ответными частями на кузове, убедившись, что они вошли в пазы до щелчка. Нажмите на верхнюю часть спинки, чтобы зафиксировать ее в замках – характерный звук подтвердит правильное положение. Проверьте угол наклона: на Киа К5 спинка должна быть строго вертикальной (85°), иначе подушка не встанет корректно.
- Поднимите подушку сиденья под углом 30° и вставьте передние крюки в направляющие на кузове (расположены у порогов).
- Опустите подушку, пока задние защелки не зафиксируются в ответных частях – потяните за край подушки вверх, чтобы проверить надежность крепления.
- Закрутите центральный болт под подушкой (момент затяжки 25–30 Н·м) – используйте головку на 14 мм.
После установки проверьте устойчивость сиденья: покачайте его руками в разных направлениях. Если слышен скрип или люфт, снимите подушку и повторите процесс, обратив внимание на зазоры между сиденьем и кузовом. На Киа К5 допустимый зазор – не более 2 мм. При необходимости отрегулируйте положение, подложив пластиковые шайбы под крепления.
Завершите установку, подключив разъемы подогрева (если есть) и ремней безопасности. Убедитесь, что инерционные катушки ремней не перекручены и свободно разматываются. Проверьте работу замков ремней на всех трех посадочных местах – они должны фиксироваться без заеданий. Если после установки загорелся индикатор «Ремень безопасности» на приборной панели, отключите и снова подключите разъем под сиденьем.
