Как снять генератор на прадо 120 4 литра

Генератор на Toyota Prado 120 с двигателем 1GR-FE (4.0 л) – ключевой элемент электросистемы, обеспечивающий зарядку аккумулятора и питание бортовых потребителей. При выходе из строя (характерные признаки: падение напряжения ниже 13,5 В, посторонние шумы, ошибка P0560 на панели) требуется замена. Оригинальный генератор Denso 27060-64060 или его аналоги (Valeo 439555, Mitsubishi A001T66871) рассчитаны на ток 100–120 А, но при установке неоригинала проверяйте совместимость по креплениям и шкиву.

Работы проводятся на холодном двигателе с отключенной клеммой «минус» АКБ. Потребуются инструменты: головки 10, 12, 14 мм, удлинитель, трещотка, динамометрический ключ (момент затяжки болтов 25–30 Н·м), съемник для шкива (при необходимости). Расположение генератора – слева по ходу движения, закреплен на кронштейне двумя болтами и регулировочным винтом. Для доступа к нижнему болту потребуется снять защиту картера и частично демонтировать приводной ремень.

Особое внимание уделите состоянию подшипников и щеток старого генератора: износ свыше 5 мм или люфт вала – повод заменить узел целиком. При установке нового генератора проверьте натяжение ремня: прогиб на участке между шкивами коленвала и генератора должен составлять 8–10 мм при усилии 10 кгс. После сборки замерьте напряжение на клеммах АКБ при работающем двигателе – оно должно быть в пределах 13,8–14,4 В.

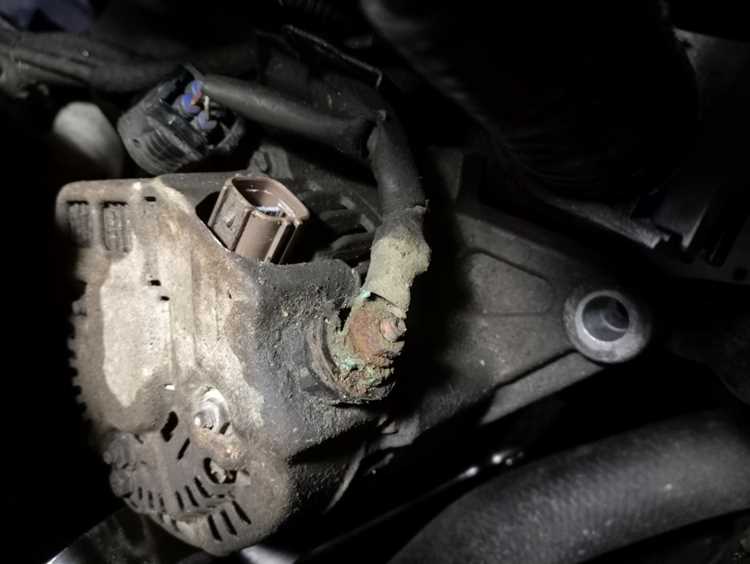

Замена генератора на Прадо 120 4 литра: пошаговая инструкция

Снимите защитный кожух двигателя, открутив четыре болта на 10 мм. Ослабьте натяжение ремня привода навесного оборудования, повернув натяжитель против часовой стрелки ключом на 17 мм. Снимите ремень, запомнив его маршрут – на схеме под капотом он обозначен стрелками. Отсоедините электрические разъемы от генератора: основной силовой провод (гайка на 12 мм) и разъем регулятора напряжения (защелка фиксируется отверткой).

Открутите два болта крепления генератора: верхний на 14 мм и нижний на 12 мм. Нижний болт часто закисает – используйте проникающую смазку (WD-40 или аналог) заранее. При снятии генератора будьте осторожны с кронштейном: он может мешать извлечению. Если генератор не выходит, проверьте, не осталось ли незамеченных креплений или шлангов. Вес узла – около 8 кг, поэтому удерживайте его при демонтаже.

Установите новый генератор в обратной последовательности. Совместите отверстия крепления, затяните болты моментом 45–55 Н·м. Подключите электрические разъемы, убедившись в надежности фиксации. Наденьте ремень привода на шкивы согласно схеме, затем натяните его, повернув натяжитель по часовой стрелке. Правильное натяжение – прогиб ремня 8–10 мм при нажатии с усилием 10 кгс в середине самого длинного участка.

Проверьте работу генератора до установки защитного кожуха. Подключите аккумулятор, запустите двигатель и измерьте напряжение на клеммах АКБ мультиметром: на холостых оборотах должно быть 13,8–14,4 В. Если напряжение ниже, проверьте подключение проводов и состояние ремня. При появлении посторонних шумов (свист, скрежет) остановите двигатель и проверьте соосность шкивов.

После сборки проведите тест-драйв на 10–15 км, контролируя зарядку по индикатору на приборной панели. Если лампа зарядки не гаснет, немедленно остановитесь и проверьте соединения. На Прадо 120 4.0 V6 генераторы часто выходят из строя из-за перегрева или попадания влаги – рекомендуется использовать оригинальные запчасти (артикул 27060-64080) или проверенные аналоги (Denso, Bosch).

Необходимые инструменты и материалы для замены генератора

Для замены генератора на Toyota Land Cruiser Prado 120 с двигателем 4.0 л потребуется набор инструментов, адаптированный под специфику крепежа и компоновки агрегатов. Базовый комплект включает головки на 10, 12, 14 и 17 мм – стандартные размеры для болтов генератора, кронштейнов и натяжителя ремня. Обязательно наличие удлинителей и карданного шарнира: доступ к задним болтам кронштейна затруднён из-за расположения рядом с лонжероном и выпускным коллектором. Торцевой ключ с трещоткой ускорит процесс, но для финальной затяжки потребуется динамометрический ключ с диапазоном 20–100 Н·м.

Дополнительно понадобятся специализированные приспособления. Съёмник для шкива генератора (например, OTC 6488 или аналог) необходим для демонтажа шкива без повреждения вала – стандартные методы с молотком и зубилом приведут к деформации. Для фиксации коленвала при откручивании шкива используйте стопор маховика (артикул Toyota 09330-00021) или самодельный аналог из стального прутка диаметром 8 мм. Без этого риск провернуть коленвал и нарушить фазы газораспределения высок.

Расходные материалы и запчасти зависят от состояния системы. В таблице ниже приведены критически важные позиции, которые рекомендуется заменить при демонтаже генератора:

Из вспомогательных материалов пригодятся высокотемпературная смазка для подшипников (например, Mobilgrease XHP 222) и очиститель контактов (CRC 05103 или аналоги). Для защиты электрических разъёмов от коррозии используйте диэлектрическую смазку (Permatex 22058). При работе с клеммами аккумулятора обязательно отключайте минусовую клемму – случайное короткое замыкание приведёт к выходу из строя блока управления двигателем.

Для фиксации проводки и предотвращения перетирания изоляции подготовьте нейлоновые стяжки и гофрированную трубку диаметром 10–12 мм. При демонтаже генератора часто повреждается защитный кожух ремня – замените его на новый (артикул Toyota 16625-64010), если обнаружены трещины. Работать удобнее на подъёмнике или смотровой яме, но при их отсутствии используйте домкрат и страховочные упоры – доступ к нижним болтам кронштейна требует подъёма автомобиля на высоту не менее 30 см.

Перед началом работ проверьте наличие всех инструментов и запчастей по списку. Отсутствие даже одного элемента (например, динамометрического ключа или съёмника шкива) может привести к повреждению деталей или увеличению времени простоя автомобиля. При замене генератора на б/у агрегат обязательно протестируйте его под нагрузкой с помощью мультиметра и нагрузочной вилки – напряжение на холостых оборотах должно составлять 13,8–14,4 В, а при включении потребителей (фары, печка) не падать ниже 13,5 В.

Подготовка автомобиля и меры безопасности перед началом работ

Перед демонтажем генератора на Toyota Land Cruiser Prado 120 с двигателем 1GR-FE (4.0 л) убедитесь, что автомобиль установлен на ровной поверхности с включенным стояночным тормозом. Под задние колеса подложите противооткатные упоры – даже на небольшом уклоне машина может сместиться, что приведет к травмам или повреждению деталей. Отключите зажигание и извлеките ключ из замка, чтобы исключить случайное включение стартера или электрических систем.

Снимите клемму «минус» с аккумуляторной батареи ключом на 10 мм. Это обязательный шаг: генератор подключен к силовой цепи, и работа с ним при подключенном аккумуляторе чревата коротким замыканием или повреждением электронных блоков. Клемму отведите в сторону и зафиксируйте, чтобы она не касалась металлических частей кузова. Если автомобиль оснащен сигнализацией или иммобилайзером, отключение питания может сбросить настройки – подготовьте коды для повторной активации.

Дождитесь полного остывания двигателя. Температура выпускного коллектора и прилегающих деталей после поездки достигает 200–300°C, а корпус генератора нагревается до 80–100°C. Работа с горячими компонентами увеличивает риск ожогов и деформации пластиковых элементов (например, разъемов проводки). Для ускорения охлаждения можно использовать сжатый воздух, направляя поток на генератор и смежные узлы.

Подготовьте инструмент: головки на 10, 12 и 14 мм с удлинителем, торцевой ключ на 17 мм для натяжного ролика, динамометрический ключ (момент затяжки болтов генератора – 39–49 Н·м), плоскую и крестовую отвертки, а также пассатижи. Для работы в труднодоступных местах потребуется карданный шарнир или гибкий удлинитель. Проверьте состояние инструмента: изношенные головки могут сорваться с болтов, что приведет к повреждению крепежа или травме.

Слейте не менее 2 литров охлаждающей жидкости из системы, если планируется демонтаж кронштейна генератора. На Prado 120 кронштейн частично перекрывает доступ к нижнему болту, и его снятие требует слива ОЖ через пробку радиатора или нижний патрубок. Используйте чистую емкость для сбора жидкости – антифриз токсичен и подлежит утилизации. После завершения работ систему необходимо будет прокачать, удалив воздушные пробки.

Закройте крышку двигателя и смежные агрегаты защитными чехлами или плотной тканью. Генератор расположен рядом с ремнем ГРМ и шкивом коленвала, куда легко могут попасть посторонние предметы (гайки, инструмент). Попадание даже мелкого металлического элемента в привод ГРМ приведет к серьезным повреждениям двигателя. Также защитите лакокрасочное покрытие крыльев и капота – случайные царапины от инструмента или крепежа ухудшат внешний вид автомобиля.

Перед началом работ отсоедините разъемы проводки генератора. Основной силовой разъем фиксируется пластиковым замком – нажмите на фиксатор и потяните разъем в сторону. Дополнительный провод возбуждения (тонкий провод с кольцевой клеммой) крепится гайкой на 10 мм. Откручивая ее, придерживайте клемму вторым ключом, чтобы не провернуть шпильку. Повреждение резьбы на шпильке потребует замены генератора или сложного ремонта корпуса.

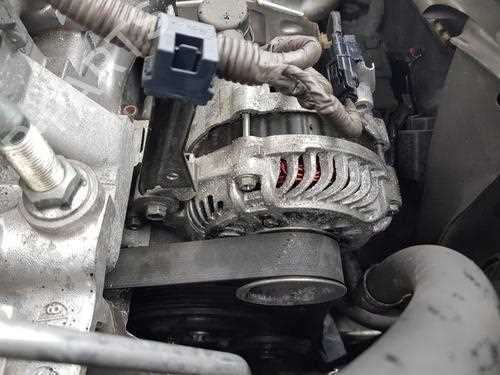

Снятие защиты двигателя и доступа к генератору на Прадо 120

После демонтажа защиты откроется доступ к нижней части двигателя, где расположен генератор. Обратите внимание на два ключевых элемента: кронштейн крепления генератора (фиксируется тремя болтами на 14 мм) и натяжной ролик ремня. Перед началом работ слейте антифриз из нижнего патрубка радиатора – это упростит отсоединение шлангов системы охлаждения, если они мешают.

Для удобства рекомендуется снять правый передний брызговик, закреплённый тремя пистонами и двумя саморезами под ключ Torx T25. Это даст дополнительное пространство для манёвров при работе с генератором и позволит избежать повреждения лакокрасочного покрытия при установке нового агрегата. Пистоны снимаются плоской отвёрткой, но будьте осторожны – они часто ломаются.

Генератор на Прадо 120 расположен за шкивом коленвала и частично перекрыт компрессором кондиционера. Чтобы получить к нему доступ, потребуется ослабить натяжение ремня привода вспомогательных агрегатов. Для этого поверните натяжной ролик против часовой стрелки с помощью ключа на 17 мм, зафиксировав его в этом положении штифтом или подходящим стержнем диаметром 5 мм.

Если мешает шкив вентилятора, его можно временно демонтировать, открутив четыре болта на 10 мм. Однако на моделях с 2005 года выпуска шкив часто крепится на одноразовых болтах – в этом случае заранее подготовьте новые (артикул 90910-02087). При снятии шкива не допускайте проворачивания коленвала, чтобы не сбить метки ГРМ.

После выполнения этих шагов генератор будет доступен для демонтажа. Перед отсоединением электрических разъёмов сфотографируйте их расположение – это поможет избежать ошибок при подключении нового агрегата. Особое внимание уделите проводу возбуждения (тонкий провод с клеммой «D+»), который часто ломается при неаккуратном обращении.

Отключение аккумулятора и электрических соединений генератора

Перед началом работ снимите минусовую клемму аккумулятора ключом на 10 мм, чтобы исключить короткое замыкание и сброс ошибок бортового компьютера. На Прадо 120 4.0 л генератор расположен в передней части двигателя, доступ к нему ограничен радиатором и вентилятором – используйте удлинитель с головкой на 12 мм для отсоединения плюсового провода (толстый кабель с красной изоляцией). Отключите разъем регулятора напряжения: нажмите на фиксатор и потяните его на себя, избегая резких движений, чтобы не повредить пластиковые защелки.

Последовательность действий при отключении:

1. Отсоедините минусовую клемму АКБ.
2. Снимите защитный кожух с плюсовой клеммы генератора (если установлен).
3. Открутите гайку крепления плюсового провода (момент затяжки – 10 Н·м).
4. Отключите разъем регулятора напряжения, предварительно очистив его от грязи.
5. Проверьте состояние проводов на предмет окисления – при необходимости зачистите контакты наждачной бумагой (зернистость 400–600).

Не допускайте касания металлических инструментов к кузову автомобиля при работе с плюсовым проводом.

Демонтаж ремня привода и снятие старого генератора

Перед началом работ отключите отрицательную клемму аккумулятора, чтобы исключить случайное замыкание. На Прадо 120 4.0 ремень привода генератора и навесного оборудования снимается через натяжной ролик. Для этого потребуется ключ на 14 мм – им вращайте болт натяжителя против часовой стрелки, пока ремень не ослабнет. Зафиксируйте ролик в этом положении подходящим стержнем или шестигранником, чтобы освободить ремень с шкивов.

Снимите ремень сначала со шкива генератора, затем с остальных элементов: компрессора кондиционера, насоса гидроусилителя и коленчатого вала. Проверьте состояние ремня на наличие трещин, расслоений или масляных пятен – при обнаружении дефектов замените его. Осмотрите также шкивы на предмет износа или биения; при необходимости очистите их от грязи и ржавчины.

Отсоедините электрические разъемы генератора: сначала фишку регулятора напряжения (обычно защелкивается), затем силовой провод с гайкой на 10 мм. Гайку удерживайте вторым ключом, чтобы не провернуть шпильку. Если провод окислен, зачистите контакты наждачной бумагой или специальной щеткой, затем обработайте контактной смазкой.

Генератор крепится двумя болтами: верхним на 14 мм и нижним на 17 мм. Верхний болт часто скрыт за кронштейном – для доступа используйте удлинитель с карданным шарниром. Нижний болт удерживает генератор на кронштейне двигателя; его проще откручивать снизу, предварительно сняв защиту картера. При откручивании поддерживайте генератор, чтобы он не упал.

После снятия болтов аккуратно выньте генератор из посадочного места, наклоняя его в сторону радиатора. Если мешает шланг системы охлаждения, временно отведите его в сторону, не отсоединяя. Проверьте состояние резиновых подушек крепления – при растрескивании или деформации замените их, чтобы избежать вибраций нового генератора.

Осмотрите кронштейн крепления на наличие трещин или коррозии. Очистите посадочные поверхности от старого герметика и грязи, используя металлическую щетку и ветошь. Если на шкиве генератора обнаружены задиры или неравномерный износ, проверьте соосность шкивов навесного оборудования – смещение может привести к преждевременному выходу из строя нового ремня.

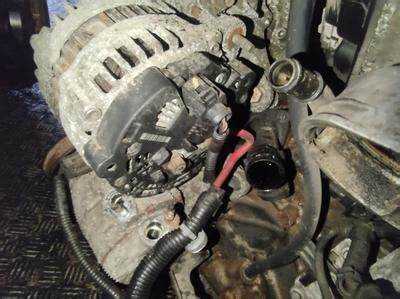

Установка нового генератора и проверка его положения

Установите генератор на кронштейн, совместив отверстия с направляющими штифтами. Затяните нижний болт М10×1.25 моментом 45 Н·м, верхний – 35 Н·м. Проверьте соосность шкива генератора с коленвалом и натяжным роликом: допустимое отклонение не более 0,5 мм на 100 мм длины ремня. Для контроля используйте штангенциркуль или лазерный нивелир.

• Подключите силовой провод к клемме «B+» (гайка М8, момент затяжки 10 Н·м).
• Установите разъем управления (контакт «L») – убедитесь в надежной фиксации защелки.
• Проверьте зазор между корпусом генератора и блоком двигателя: минимальное расстояние 3 мм для исключения вибраций.

После установки натяните ремень привода вспомогательных агрегатов с усилием 80–90 Н (прогиб 8–10 мм при нажатии пальцем в середине ветви). Запустите двигатель, измерьте напряжение на клеммах АКБ: при 2000 об/мин оно должно составлять 13,8–14,4 В. Если показания выходят за пределы, отрегулируйте натяжение ремня или проверьте целостность проводки.
