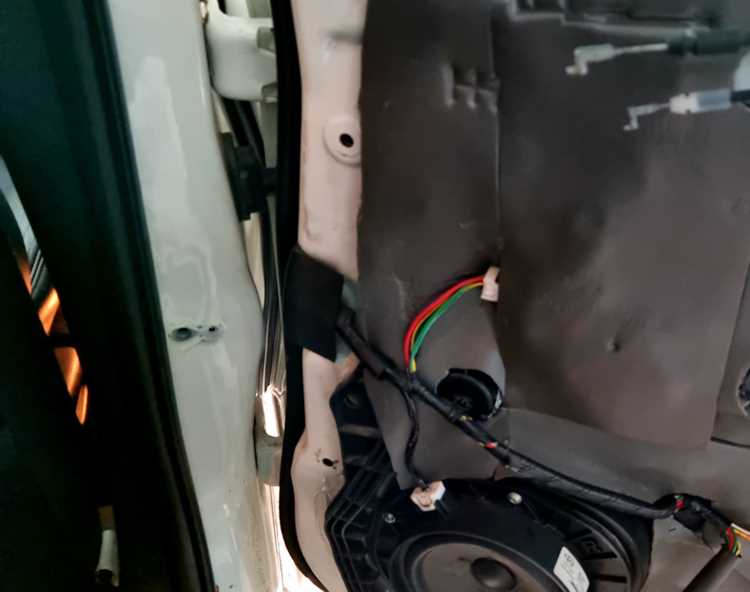

Как снять дверную карту мазда 6 gh

Дверная карта Мазда 6 GH (2007–2012) крепится на 8–10 пластиковых клипсах и двух винтах под заглушками. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания электростеклоподъемников или центрального замка. Подготовьте инструменты: пластиковую лопатку для снятия обшивки, отвертку с плоским жалом (3–5 мм), крестовую отвертку PH2 и плоскогубцы для извлечения клипс.

Первым делом снимите декоративную накладку ручки открывания двери. Она фиксируется на двух защелках – подденьте её с нижнего края лопаткой и потяните на себя. Под накладкой скрывается винт под крестовую отвертку: выкрутите его, чтобы ослабить крепление карты. Далее демонтируйте блок управления стеклоподъемниками (если есть) – отсоедините разъем, нажав на фиксатор, и выньте модуль из посадочного места.

Следующий шаг – снятие динамика. На моделях с аудиосистемой Bose он крепится тремя винтами, на базовых версиях – двумя. Открутите их и аккуратно отсоедините провода, потянув за разъем. Теперь переходите к основным клипсам: начните с нижнего края дверной карты, вставляя лопатку между обшивкой и металлическим каркасом двери. Пройдитесь по периметру, отщелкивая фиксаторы – они хрупкие, не прилагайте чрезмерных усилий.

Последний этап – отсоединение троса замка. Он крепится к внутренней ручке пластиковым фиксатором: сожмите его плоскогубцами и снимите с крючка. Теперь дверная карта свободна – потяните её на себя, чтобы окончательно отделить от двери. При обратной установке соблюдайте последовательность: сначала защелкните клипсы, затем закрепите винты и подключите разъемы.

Какие инструменты понадобятся для демонтажа дверной карты

Для снятия дверной карты Мазда 6 GH потребуются: пластиковые монтажные лопатки (2–3 шт.) с тонким краем для поддевания клипс без повреждения пластика, отвёртка TORX T20 для откручивания винтов крепления ручки и динамиков, плоская отвёртка с узким жалом (3–4 мм) для отсоединения электрических разъёмов и фиксаторов. Дополнительно пригодится магнитная головка на 10 мм с удлинителем – она нужна для снятия болта крепления внутренней ручки двери, расположенного в труднодоступном месте за картой. Избегайте использования металлических инструментов без защитных накладок: риск поцарапать лакокрасочное покрытие или деформировать пластиковые защёлки высок.

Для работы с электропроводкой подготовьте мультиметр с тонкими щупами – он поможет проверить целостность цепей после отсоединения разъёмов стеклоподъёмников и зеркал. Если дверная карта снимается впервые, запаситесь запасными клипсами (артикул Mazda BHB6-61-370 для передних дверей, BHB6-61-371 для задних): оригинальные крепления часто ломаются при демонтаже. Для удобства используйте фонарик с магнитным основанием или налобный – освещение зоны за картой критически важно при отсоединении скрытых фиксаторов.

Как правильно отсоединить электрические разъемы и проводку

Перед началом работы отключите клемму аккумулятора, чтобы исключить короткое замыкание. На Мазда 6 GH разъемы дверной карты расположены в двух основных зонах: за блоком управления стеклоподъемниками и около динамика. Первый шаг – визуальный осмотр фиксаторов: большинство разъемов удерживаются пластиковыми защелками или металлическими скобами.

Для отсоединения стандартного разъема с защелкой надавите на фиксатор большим пальцем в направлении, указанном стрелкой на корпусе (обычно к центру разъема). Удерживая защелку, потяните половинки разъема в разные стороны. Если разъем не поддается, проверьте наличие дополнительных фиксаторов – на некоторых моделях GH используется двойная система крепления.

Разъемы динамиков часто имеют металлические пружинные скобы. Чтобы их освободить, вставьте тонкую отвертку между корпусом разъема и скобой, аккуратно отогните скобу вверх и одновременно потяните провод. Избегайте резких движений – скобы хрупкие и могут сломаться при чрезмерном усилии.

• Разъем блока управления стеклоподъемниками (белый, 6-контактный) – защелка расположена сверху, нажимать нужно строго вертикально.
• Разъем концевика двери (черный, 2-контактный) – фиксатор сбоку, отгибается горизонтально.
• Разъем подогрева зеркал (серый, 4-контактный) – двойная защелка, требует одновременного нажатия с двух сторон.

Проводка в дверях Мазда 6 GH часто закреплена пластиковыми хомутами или изолентой. Снимите хомуты, разрезав их кусачками, но не тяните за провода – это может повредить изоляцию. Если проводка проходит через гофру между дверью и кузовом, аккуратно вытяните ее, придерживая гофру рукой, чтобы не порвать резиновый уплотнитель.

При работе с разъемами избегайте использования металлических инструментов для поддевания – это может повредить контакты. Если разъем окислен, очистите его контакты спиртом и мягкой щеткой. Не применяйте WD-40 или аналогичные смазки – они оставляют проводящий слой, что может вызвать утечку тока.

После отсоединения всех разъемов закрепите проводку так, чтобы она не мешала снятию дверной карты. Используйте малярный скотч или пластиковые стяжки, чтобы временно зафиксировать провода на металлическом каркасе двери. Это предотвратит случайное повреждение при обратной сборке.

Перед подключением разъемов обратно убедитесь, что все контакты сухие и чистые. Подключайте разъемы до щелчка фиксатора – неполное соединение может привести к некорректной работе электроники. После сборки проверьте работу стеклоподъемников, концевика и динамиков до установки дверной карты на место.

Где находятся скрытые крепления дверной карты и как их снять

На дверной карте Мазда 6 GH (2007–2012) скрытые крепления расположены в трёх зонах: нижний край панели, область вокруг ручки открывания и периметр динамика. Основные трудности возникают с пластиковыми пистонами, утопленными в пазы, и металлическими клипсами под декоративными накладками. Для доступа к нижним креплениям потребуется отогнуть уплотнитель двери – под ним находятся два пистона диаметром 8 мм, зафиксированные в металлическом каркасе. В зоне ручки открывания скрыто одно крепление: пластиковая клипса с защёлкой, расположенная за резиновым уплотнителем кнопки блокировки двери.

Для демонтажа скрытых креплений используйте специализированный инструмент: пластиковые лопатки для снятия панелей или набор съёмников для пистонов (например, Lisle 57750). Начните с нижнего края карты – подденьте пистоны по центру, чтобы не повредить пластиковые шляпки. В области динамика два крепления находятся под декоративной решёткой: снимите её, поддев за нижний край, затем открутите винт Torx T20, удерживающий динамик, и отсоедините разъём. Металлические клипсы вокруг ручки открывания требуют осторожности: заведите лопатку под накладку и отщёлкните фиксаторы, двигаясь от центра к краям.

Как аккуратно поддеть и отделить пластиковые клипсы без повреждений

Для демонтажа клипс на дверной карте Мазда 6 GH используйте пластиковый съёмник с тонким плоским жалом или обёрнутую изолентой отвёртку. Вставляйте инструмент под кромку клипсы у основания, где она крепится к металлическому каркасу двери, – здесь зазор минимален, а риск срыва фиксаторов ниже. Начинайте с нижнего края клипсы, постепенно перемещаясь по окружности, чтобы равномерно высвободить все защёлки. Усилие прикладывайте параллельно поверхности двери, избегая рывков: стандартные клипсы GH (артикул BHB1-61-345) рассчитаны на усилие отрыва в 12–15 Н·м, превышение которого приводит к деформации лепестков.

Если клипса не поддаётся, прогрейте её строительным феном до 40–50°C – пластик (обычно полипропилен с добавками) становится эластичнее, снижая риск трещин. Для повторной установки проверьте целостность фиксирующих лепестков: сломанные замените на новые (оригинальные или аналоги от Febi, артикул 30946). Перед монтажом смажьте посадочные места силиконовой смазкой – это облегчит последующий демонтаж и предотвратит скрипы.

Пошаговая последовательность снятия дверной карты без перекосов

Отсоедините клемму аккумулятора на 5 минут, чтобы исключить случайное срабатывание электростеклоподъемников или центрального замка. Это предотвратит повреждение проводки при снятии разъемов. На Мазда 6 GH дверная карта крепится на 8–10 пластиковых фиксаторах и 2–3 винтах под декоративными заглушками. Заглушки расположены: одна – у ручки открывания двери, вторая – в нижней части карты (под подлокотником), третья – под динамиком, если он установлен.

Подденьте плоской отверткой или специальным пластиковым клином первую заглушку у ручки двери. Выньте ее, затем открутите винт Torx T20 (или T25 в зависимости от года выпуска). Повторите для остальных заглушек. Не тяните карту на себя сразу после откручивания винтов – фиксаторы могут сломаться. Начните с нижнего угла со стороны замка, аккуратно отжимая карту по периметру, чтобы освободить защелки равномерно.

Приподнимите карту на 2–3 см, чтобы получить доступ к разъемам проводки. На Мазда 6 GH это обычно два штекера: один для электростеклоподъемника (белый, 6-контактный), второй – для блока управления зеркалами или подогрева стекла (черный, 4-контактный). Нажмите на фиксаторы разъемов большим пальцем и потяните их строго параллельно плоскости двери, избегая перекоса. Если разъем не поддается, проверьте наличие дополнительных защелок или винтового крепления.

После отсоединения проводки снимите карту полностью, удерживая ее горизонтально. Храните ее на ровной поверхности, подложив мягкую ткань, чтобы избежать царапин на лицевой панели. Перед обратной установкой проверьте состояние пластиковых фиксаторов – треснутые или деформированные замените новыми (артикул Mazda BHB6-61-470 для оригинальных). При установке сначала подключите разъемы, затем заведите карту за металлический каркас двери и вдавите по периметру до характерных щелчков.

Затягивайте винты крест-накрест, начиная с центрального, чтобы избежать перекоса. Усилие затяжки – не более 2 Н·м. Проверьте работу стеклоподъемника и замка до установки заглушек. Если карта не садится плотно, не прилагайте силу – найдите неосвобожденный фиксатор или проверьте наличие посторонних предметов между картой и дверью.

Что делать, если дверная карта не снимается после откручивания крепежа

На Мазда 6 GH дверная карта фиксируется не только винтами, но и пластиковыми клипсами по периметру. Если после удаления всех видимых креплений панель не поддается, проверьте скрытые фиксаторы: два в нижней части карты (около подлокотника) и один за ручкой открывания двери. Используйте пластиковый съемник или плоскую отвертку, обернутую изолентой, чтобы поддеть панель в этих зонах – начинайте с нижнего угла, постепенно продвигаясь вверх.

Частая причина заклинивания – засохший герметик или заводская клейкая лента на стыке карты с металлом двери. Нанесите технический фен на проблемные участки (температура 60–80°C) на 30–40 секунд, затем аккуратно покачайте панель из стороны в сторону. Избегайте резких рывков – это может повредить пластиковые защелки. Если герметик не размягчается, срежьте его канцелярским ножом, предварительно защитив металл двери малярным скотчем.

• Проверьте наличие дополнительных винтов под декоративными заглушками: на Мазда 6 GH они часто скрыты под резиновым уплотнителем динамика или в нише ручки регулировки зеркала.
• Отсоедините все электрические разъемы (стеклоподъемник, зеркало, подсветка) – иногда провода натягиваются и блокируют снятие.
• Осмотрите внутреннюю сторону карты на предмет сломанных клипс – их остатки могут цепляться за металл двери. Замените поврежденные фиксаторы на новые (артикул для GH: BJ6A-61-331).

Если панель застряла в верхней части, вероятно, мешает уплотнитель стекла. Откройте окно до конца и попробуйте слегка наклонить карту вниз, одновременно надавливая на верхний край. Не давите на стекло – используйте только пластиковые рычаги. В крайнем случае снимите внутренний уплотнитель стекла (крепится на защелках), чтобы освободить пространство.

При сильном сопротивлении проверьте, не упирается ли карта в механизм замка. На Мазда 6 GH это характерно для задних дверей: попробуйте приподнять панель на 2–3 см вверх, прежде чем тянуть на себя. Если слышен скрежет – значит, зацепился тяговый тросик замка. Ослабьте его крепление к ручке (один винт Torx T20) и отсоедините перед снятием карты.

После неудачных попыток снимите дверной динамик – он крепится тремя винтами и может создавать дополнительное сопротивление. Если и это не помогает, демонтируйте металлическую пластину с внутренней стороны двери (4 винта Torx T30), чтобы получить доступ к скрытым точкам крепления карты. Работайте в перчатках – края металла острые.
