Почему в автокаде не меняется цвет линии

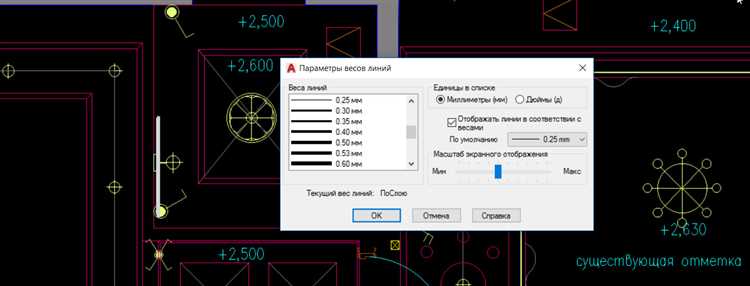

AutoCAD обрабатывает цвет линии сразу на нескольких уровнях: свойства объекта, параметры слоя, настройки блока, стили печати и режимы отображения. Изменение цвета на одном уровне может быть полностью перекрыто другим, что визуально выглядит как «неработающая» команда. Без понимания этой иерархии даже опытные пользователи сталкиваются с ситуацией, когда линия упрямо остается черной, белой или серой.

Отдельную сложность создают стили печати CTB и STB, а также визуальные стили, которые могут менять отображаемый цвет без изменения реальных свойств объекта. В результате цвет на экране, в модели и на листе может отличаться, что критично при выпуске проектной документации. Ошибка часто обнаруживается уже после печати или экспорта в PDF.

В статье разобраны конкретные причины, по которым цвет линии не меняется, с акцентом на практическую диагностику. Каждый сценарий привязан к реальным настройкам AutoCAD: от параметров ByLayer и ByBlock до влияния внешних ссылок и режимов отображения. Это позволяет быстро определить источник проблемы и устранить его без перебора всех возможных опций.

Цвет линии задан параметром ByLayer и переопределяется настройками слоя

Если у объекта установлен цвет ByLayer, он не хранит собственное цветовое значение и полностью подчиняется параметрам слоя, на котором расположен. Изменение цвета в свойствах объекта при этом не дает результата, так как AutoCAD игнорирует локальную настройку и применяет цвет слоя при каждом обновлении экрана.

Проверка начинается с открытия диспетчера слоев. Необходимо убедиться, что у активного слоя задан нужный цвет, а не стандартный белый или черный. Частая ошибка – редактирование слоя с похожим названием, тогда как объект фактически находится на другом слое, включая скрытые или замороженные слои, созданные шаблоном или внешней ссылкой.

Дополнительное влияние оказывает текущее состояние слоя. Заблокированные слои могут визуально отображаться с ослабленным цветом, даже если в настройках указан яркий оттенок. Это создает ложное впечатление, что цвет линии не меняется, хотя фактически AutoCAD применяет режим приглушения для заблокированных элементов.

Для точной диагностики рекомендуется временно сменить цвет слоя на контрастный и выполнить команду регенерации. Если цвет линии изменился, причина однозначно связана с параметром ByLayer. В случаях, когда требуется индивидуальный цвет объекта, необходимо вручную задать конкретный цвет в свойствах и отказаться от наследования слоя.

Объекту назначен цвет ByBlock и он наследуется от блока

При установленном цвете ByBlock объект не имеет собственного цвета и получает его от параметров блока, в составе которого находится. Пока объект остается частью блока, любые попытки изменить цвет линии через палитру свойств будут проигнорированы, так как приоритет имеет цвет, заданный экземпляру блока или слою, на котором он размещен.

Типичный признак такой ситуации – изменение цвета сразу у всех однотипных элементов после правки параметров блока или его слоя. Это особенно заметно в библиотечных блоках, где геометрия создается с настройкой ByBlock для упрощения управления отображением на чертеже.

Для управления цветом необходимо войти в редактор блока и задать конкретный цвет объектам, либо изменить цвет самого блока через свойства. Альтернативный вариант – выполнить взрыв блока, после чего линии перестанут наследовать параметры и станут независимыми объектами с собственными настройками цвета.

При работе с внешними блоками важно учитывать, что изменение цвета может быть недоступно из-за ограничений редактирования. В таких случаях корректировка выполняется либо в исходном файле блока, либо через управление слоями, если блок размещен с цветом ByBlock и наследует параметры слоя.

Включено переопределение цвета в стилях печати CTB или STB

В файлах CTB каждый номер цвета привязан к конкретным параметрам печати. Если для выбранного цвета включено переопределение на черный или установлен режим «использовать цвет объекта», визуальные изменения в чертеже не будут отражаться на листе. В STB-файлах аналогичную роль играют именованные стили, которые могут принудительно задавать цвет независимо от свойств объекта.

Для проверки необходимо открыть менеджер стилей печати и посмотреть, активен ли параметр замены цвета. Особое внимание стоит уделить стилям, назначенным по умолчанию, так как они часто применяются ко всем объектам без явного указания. Предварительный просмотр печати позволяет быстро выявить, связано ли несоответствие именно со стилем, а не с настройками слоя или блока.

Активирован монохромный или пользовательский режим отображения

Если в AutoCAD включен монохромный или измененный пользовательский режим отображения, цвет линии может визуально не меняться независимо от заданных свойств объекта. В таких режимах программа намеренно приводит все элементы к одному оттенку или ограниченной палитре, чтобы упростить восприятие геометрии или снизить нагрузку на графическую систему.

Проверка выполняется через переключение визуального стиля на стандартный режим отображения с поддержкой цветов. После смены режима и обновления экрана линии сразу принимают заданный цвет, что подтверждает отсутствие ошибки в настройках слоя или объекта.

Для постоянной работы с цветовой дифференциацией рекомендуется зафиксировать стандартный визуальный стиль в рабочем пространстве и отключить пользовательские пресеты, созданные для презентаций или проверки геометрии. Это предотвращает ситуации, когда цвет линии меняется логически, но остается неизменным на экране.

Линия является частью внешней ссылки с заблокированными свойствами

Дополнительное ограничение возникает при блокировке слоев внешней ссылки. Даже если слой видим и включен, его цвет может отображаться ослабленным или фиксированным. Визуально это выглядит как игнорирование изменения цвета, хотя фактически применяется режим защиты данных.

• Проверить, относится ли объект к внешней ссылке через палитру свойств
• Определить имя подключенного файла, которому принадлежит линия
• Посмотреть состояние слоев внешней ссылки в диспетчере слоев
• Убедиться, что слой не заблокирован и не имеет принудительных настроек

Для изменения цвета необходимо действовать одним из допустимых способов:

1. Открыть исходный файл внешней ссылки и изменить цвет линии или слоя
2. Настроить переопределение свойств слоев внешней ссылки в текущем чертеже
3. Разорвать связь и преобразовать ссылку в обычные объекты

Работа с внешними ссылками требует учета того, что локальные правки не сохраняются и не применяются напрямую. Контроль цвета в таких случаях всегда начинается с анализа источника ссылки и правил ее подключения.

Цвет линии перекрывается визуальными стилями или настройками вида

В AutoCAD визуальные стили и настройки вида могут изменять отображение цвета линии без изменения фактических свойств объекта. Например, при активном стиле Conceptual или Shaded линии получают оттенки, соответствующие материалам и освещению, что делает стандартный цвет в свойствах объекта незаметным на экране.

Настройки вида, такие как градации серого, контрастность или режим визуализации в пространстве модели, также могут приглушать или полностью маскировать исходный цвет линии. В результате пользователь видит одинаковый оттенок для объектов с разными цветами, что создаёт иллюзию «неизменяемости» цвета.

Для выявления влияния визуальных стилей рекомендуется временно переключить вид на стандартный 2D Wireframe. Если линии отображаются в заданных цветах, причина точно связана с активным стилем или настройками визуализации.

Чтобы цвет линии оставался корректным на экране и при печати, следует:

• Использовать визуальные стили без наложения материалов или освещения для рабочих чертежей
• Проверять режимы градации и контраста в окне вида
• Для презентаций и рендеринга создавать отдельные виды, не влияющие на основные чертежи

Таким образом, контроль цвета линии требует учета как свойств объекта, так и активного визуального стиля. Без корректной настройки вида любые изменения цвета в свойствах могут быть визуально скрыты.

Вопрос-ответ:

Почему цвет линии не меняется, если в свойствах объекта я задаю конкретный цвет?

Скорее всего, у линии установлен параметр ByLayer или ByBlock. В случае ByLayer цвет определяется слоем, на котором находится объект, и любые изменения в свойствах объекта игнорируются. Если используется ByBlock, линия наследует цвет блока, а не собственный. Для изменения цвета нужно либо сменить параметр на явный цвет, либо изменить настройки слоя или блока, в составе которого находится объект.

Как понять, что проблема с цветом линии связана со стилями печати CTB или STB?

Если в модели линии отображаются в нужных цветах, но при печати или в предварительном просмотре они показываются черными или серыми, скорее всего, активен стиль печати, который переопределяет цвета. Для проверки откройте менеджер стилей печати и посмотрите, какие цвета назначены на каждый номер или имя стиля. Если переопределение включено, линии будут печататься в этом цвете вне зависимости от настроек объекта и слоя.

Почему линия меняет цвет на экране при смене визуального стиля?

В некоторых визуальных стилях, например, Conceptual или Shaded, AutoCAD отображает линии с оттенками, отражающими материалы и освещение, а не с фактическим цветом объекта. Это значит, что на экране цвет может казаться неизменным, даже если в свойствах задан другой. Чтобы увидеть реальные цвета, нужно переключить вид на 2D Wireframe, где линии отображаются строго по свойствам объекта.

Что делать, если линия является частью внешней ссылки и ее цвет не меняется?

Объекты внешних ссылок наследуют свойства из исходного файла, и изменения в текущем чертеже не применяются. Для изменения цвета нужно либо открыть исходный файл и корректировать цвет там, либо настроить переопределение свойств слоя внешней ссылки в текущем чертеже. Другой вариант — разорвать ссылку, превратив объекты в обычные линии, после чего можно задать любой цвет напрямую.
