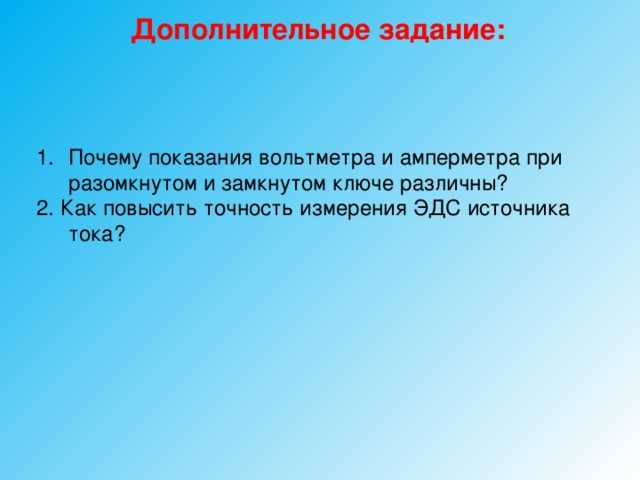

Почему показания вольтметра при разомкнутом и замкнутом

При измерении напряжения на источниках питания и элементах цепи вольтметр может показывать разные значения в зависимости от состояния цепи. В разомкнутой цепи прибор фиксирует напряжение практически без нагрузки, что часто соответствует номинальному напряжению источника. Например, батарея 12 В при разомкнутой цепи покажет около 12,1–12,2 В, но при подключении нагрузки напряжение может упасть до 11,5–11,7 В из-за внутреннего сопротивления источника.

Замкнутая цепь изменяет распределение потенциалов по всей линии: падение напряжения на подключенной нагрузке и сопротивление проводников влияют на показания. Вольтметры с высоким внутренним сопротивлением снижают погрешность измерения, но даже при 10 МΩ падение напряжения на реальной нагрузке до 100 мА может составлять сотые доли вольта, что критично для точной настройки электронных схем.

Для точного измерения напряжения рекомендуется учитывать состояние цепи и характер нагрузки. Если цель – оценка напряжения источника без нагрузки, показания вольтметра фиксируются на разомкнутой цепи. При контроле работы схемы под нагрузкой необходимо измерять напряжение в замкнутой цепи и учитывать внутреннее сопротивление вольтметра и источника, чтобы избежать искажений и неверной диагностики.

Особенно важно различать эти режимы при измерении источников с нестабильным выходом или при проверке аккумуляторов, где падение напряжения под нагрузкой может достигать нескольких процентов. Практическая рекомендация: всегда проверяйте напряжение как в разомкнутой, так и в замкнутой цепи, чтобы корректно оценить работоспособность элементов и точность источника питания.

Почему вольтметр показывает разные значения при нагрузке

Показания вольтметра изменяются под нагрузкой из-за распределения напряжения между источником питания и сопротивлениями цепи. Основные причины колебаний значения включают:

• Внутреннее сопротивление источника: у батарей и блоков питания есть собственное сопротивление, которое вызывает падение напряжения при протекании тока. Например, 12 В аккумулятор с внутренним сопротивлением 0,2 Ω при токе нагрузки 2 А покажет падение напряжения на 0,4 В.
• Сопротивление проводников и контактов: длинные или тонкие провода, окисленные контакты и пайка создают дополнительное сопротивление, которое уменьшает напряжение на нагрузке.
• Влияние внутреннего сопротивления вольтметра: идеальный вольтметр не должен влиять на цепь, но реальный прибор с сопротивлением 10 МΩ создаёт небольшой ток, который может быть заметен при измерениях низковольтных цепей или малых источников.

Чтобы минимизировать различие показаний под нагрузкой и без неё, рекомендуется:

1. Использовать вольтметр с максимально высоким внутренним сопротивлением относительно сопротивления цепи.
2. Подключать прибор как можно ближе к нагрузке, сокращая длину проводов и потери на контактах.
3. При анализе аккумуляторов и источников питания всегда фиксировать напряжение как в разомкнутой, так и в замкнутой цепи для оценки реального падения под нагрузкой.

Влияние внутреннего сопротивления вольтметра на показания

Внутреннее сопротивление вольтметра напрямую влияет на точность измерений в замкнутой цепи. Низкое сопротивление прибора создаёт ток утечки, который снижает напряжение на измеряемом элементе.

• Типичные значения сопротивления: аналоговые вольтметры имеют 20–50 кОм/В, цифровые – от 1 МΩ до 10 МΩ. Для цепей с низким сопротивлением даже 1 МΩ может вызвать заметное падение напряжения.
• Примеры и расчёты: источник 9 В с нагрузкой 1 кОм и подключённым вольтметром 1 МΩ создаёт ток через прибор около 0,009 мА, что уменьшает падение напряжения на нагрузке примерно на 0,009 В. Для цепей с сопротивлением 100 Ом это падение увеличится до 0,09 В.
• Неправильный выбор прибора: при измерении низковольтных источников (1–3 В) внутреннее сопротивление вольтметра ниже 10 МΩ может вызвать погрешность 1–5 %.

Для точных измерений рекомендуется:

1. Использовать цифровые вольтметры с высоким сопротивлением (≥10 МΩ) при работе с низкоомными цепями.
2. Сравнивать показания с разомкнутой цепью для оценки влияния прибора на падение напряжения.
3. При измерениях высокоточных схем учитывать ток утечки в расчётах падения напряжения и точности работы элементов.

Соблюдение этих рекомендаций позволяет минимизировать погрешности, связанные с внутренним сопротивлением, и получить достоверные данные при анализе работы источников и нагрузок.

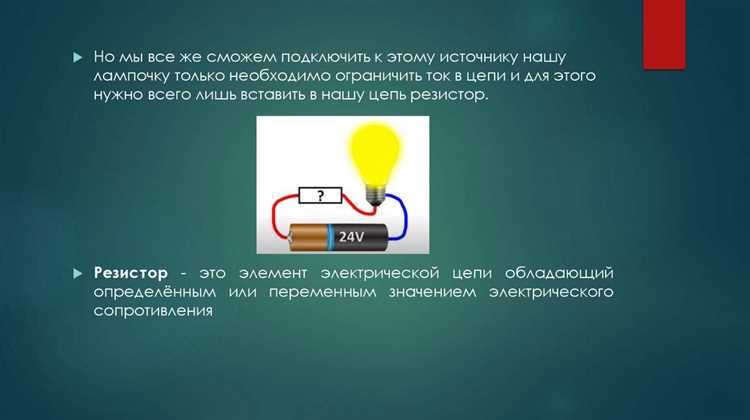

Как замкнутая цепь изменяет падение напряжения на элементах

При замкнутой цепи напряжение распределяется между источником питания, проводниками и нагрузкой в соответствии с законом Ома. Даже небольшое сопротивление проводов или контактов вызывает заметное падение напряжения на нагрузке.

• Пример расчёта: источник 12 В с внутренним сопротивлением 0,1 Ω и нагрузкой 4 Ω создаёт ток 12 ÷ (4 + 0,1) ≈ 2,93 А. Падение напряжения на источнике составит 0,1 × 2,93 ≈ 0,293 В, поэтому нагрузка получит 11,707 В вместо номинальных 12 В.
• Длинные или тонкие провода: провод с сопротивлением 0,05 Ω под током 2 А создаёт падение напряжения 0,1 В, что критично для чувствительных схем с низким питанием (1–5 В).
• Последовательные элементы: каждый элемент с сопротивлением создаёт долю общего падения напряжения. Например, два резистора по 2 Ω в цепи с источником 12 В и внутренним сопротивлением 0,2 Ω при нагрузке 2 Ω суммарно снижают напряжение на каждом резисторе на 4,8 В и 4,8 В соответственно.

Практические рекомендации:

1. При проектировании цепей с высокими токами используйте провода с низким сопротивлением и качественные контакты.
2. Для точной диагностики источников питания сравнивайте показания вольтметра при разомкнутой и замкнутой цепи, чтобы определить реальное падение напряжения под нагрузкой.

Понимание распределения падения напряжения позволяет корректно оценивать работу элементов и предотвращать недооценку потребляемого напряжения в реальных условиях эксплуатации.

Измерения напряжения при разомкнутой цепи: особенности и ошибки

Измерение напряжения при разомкнутой цепи показывает величину потенциала источника без нагрузки, что не отражает реального падения напряжения в рабочей цепи. Для источников с внутренним сопротивлением показания часто завышены относительно значений под нагрузкой.

Основные ошибки при таких измерениях:

• Игнорирование внутреннего сопротивления источника: батарея 12 В с внутренним сопротивлением 0,2 Ω покажет 12,1 В при разомкнутой цепи, но под нагрузкой 2 А напряжение снизится до 11,7 В.
• Электростатические наводки: длинные провода или близкое расположение высоковольтных линий могут вызвать нестабильные показания цифровых вольтметров с высоким входным сопротивлением.
• Плохой контакт подключения: окисленные или слабые соединения вызывают скачки показаний и неправильную оценку состояния источника.

Для точной оценки источника рекомендуется:

1. Измерять напряжение непосредственно на клеммах источника, минимизируя сопротивление проводов.
2. Сравнивать разомкнутые показания с измерениями под нагрузкой, чтобы определить реальное падение напряжения.
3. Использовать цифровые вольтметры с высоким внутренним сопротивлением для минимизации влияния прибора на измеряемую цепь.

Пример влияния состояния цепи на показания вольтметра:

Такой подход позволяет видеть реальное напряжение под нагрузкой и избегать неправильной оценки состояния источника.

Сравнение показаний на источнике питания и нагрузке

Напряжение на источнике питания и на нагрузке может существенно различаться из-за внутреннего сопротивления источника, сопротивления проводников и контактов. Замер на клеммах источника показывает максимально доступное напряжение, тогда как на нагрузке оно всегда меньше, особенно при больших токах.

Пример практического расчёта:

• Источник 12 В с внутренним сопротивлением 0,2 Ω, нагрузка 4 Ω. Ток цепи: 12 ÷ (4 + 0,2) ≈ 2,857 А. Падение на источнике: 0,2 × 2,857 ≈ 0,571 В. Напряжение на нагрузке: 12 – 0,571 ≈ 11,429 В.
• При длинных проводах сопротивлением 0,05 Ω каждое падение увеличивается: 0,05 × 2,857 × 2 ≈ 0,286 В. Результирующее напряжение на нагрузке: 11,429 – 0,286 ≈ 11,143 В.

Для корректного измерения и анализа работы схемы рекомендуется:

1. Проводить измерения одновременно на источнике и на нагрузке для выявления падений напряжения.
2. Использовать вольтметр с высоким внутренним сопротивлением, чтобы исключить влияние прибора на цепь.
3. Особое внимание уделять измерениям в низковольтных и чувствительных схемах, где падение всего в 0,1–0,2 В может критично влиять на работу компонентов.

Сравнение показаний позволяет оценить реальные потери напряжения, выбрать подходящие проводники и корректно настроить источники питания для стабильной работы нагрузки.

Практические советы по точному измерению напряжения в разных состояниях цепи

Для получения достоверных показаний напряжения важно учитывать состояние цепи, сопротивление проводников и характеристики прибора. Разомкнутая цепь показывает напряжение без нагрузки, замкнутая – реальное падение под током. Несоблюдение этих условий приводит к искажению данных и неправильной оценке работы источника или схемы.

Рекомендации по точным измерениям:

• Использовать цифровые вольтметры с внутренним сопротивлением ≥10 МΩ для минимизации влияния прибора на измеряемую цепь.
• Проводить измерения как в разомкнутой, так и в замкнутой цепи, чтобы оценить внутренние потери источника и реальное напряжение на нагрузке.
• При измерениях низковольтных или чувствительных схем учитывать падение всего в 0,05–0,1 В, которое может критично влиять на работу компонентов.
• Сравнивать показания разных приборов и фиксировать динамику напряжения под нагрузкой для выявления нестабильности источника.
• Регулярно проверять состояние проводов и контактов, особенно при измерениях цепей с токами более 1 А, чтобы избежать искажений показаний.

Следование этим рекомендациям обеспечивает точное измерение напряжения в любых состояниях цепи, позволяет корректно оценивать работу источников питания и предотвращать ошибки при диагностике электронных схем.

Вопрос-ответ:

Почему вольтметр показывает большее напряжение при разомкнутой цепи, чем под нагрузкой?

При разомкнутой цепи через вольтметр практически не течёт ток, и прибор фиксирует напряжение без влияния внутреннего сопротивления источника. Когда цепь замыкается и через элементы начинает протекать ток, часть напряжения падает на внутреннем сопротивлении источника и проводах. В результате на нагрузке вольтметр показывает меньшее значение, чем при разомкнутой цепи. Например, батарея 12 В с внутренним сопротивлением 0,2 Ω при токе 2 А даст падение 0,4 В, и напряжение на нагрузке составит 11,6 В вместо 12 В.

Как внутреннее сопротивление вольтметра влияет на показания в цепи с малым сопротивлением?

Вольтметр имеет собственное сопротивление, через которое протекает небольшой ток при измерении. В цепях с высоким сопротивлением это влияние минимально, но в низкоомных цепях падение напряжения через прибор становится заметным. Например, при источнике 3 В и нагрузке 50 Ω вольтметр с внутренним сопротивлением 1 MΩ создаст ток утечки около 0,003 мА, что может показаться незначительным, но для точных схем это приводит к погрешности измерений. Чтобы снизить влияние прибора, используют вольтметры с максимально высоким сопротивлением относительно нагрузки.

Почему напряжение на проводах и контактах влияет на показания вольтметра в замкнутой цепи?

При протекании тока через проводники и соединения возникает падение напряжения, которое добавляется к падению на внутреннем сопротивлении источника. Даже тонкий провод с сопротивлением 0,05 Ω под током 2 А создаёт потерю 0,1 В. Если измерять напряжение на источнике, прибор покажет больше, чем на нагрузке. Для точных измерений вольтметр подключают как можно ближе к нагрузке, сокращая длину проводов и минимизируя влияние соединений.

Как правильно измерять напряжение на аккумуляторе для оценки его состояния?

Чтобы оценить реальную работоспособность аккумулятора, измеряют напряжение в двух состояниях: разомкнутой цепи и под нагрузкой. Разомкнутая цепь показывает номинальное напряжение без нагрузки, а замкнутая — падение напряжения при токе нагрузки. Сравнение этих значений позволяет определить внутреннее сопротивление и фактическую ёмкость. Например, у аккумулятора 12 В при разомкнутой цепи показания могут быть 12,2 В, а при токе 2 А — 11,8 В. Это падение отражает внутренние потери и состояние батареи.

Какие ошибки возникают при измерении напряжения на источнике с высоким внутренним сопротивлением?

Если источник имеет высокое внутреннее сопротивление, разомкнутые показания вольтметра будут выше, чем напряжение под нагрузкой. Ошибки возникают при оценке работоспособности схемы без учёта нагрузки: прибор может показать почти номинальное напряжение, хотя при подключении потребителя оно упадёт на несколько процентов. Для точной диагностики необходимо измерять напряжение одновременно на источнике и на нагрузке, а также учитывать сопротивление проводов и контактов, чтобы получить реальное значение напряжения, доступного для цепи.

Почему показания вольтметра отличаются на источнике питания и на нагрузке, и как это учитывать при измерениях?

Показания различаются из-за падения напряжения на внутреннем сопротивлении источника и проводниках. На клеммах источника вольтметр фиксирует почти номинальное напряжение, потому что через цепь практически не течёт ток. При подключении нагрузки возникает ток, который создаёт падение напряжения на внутренних сопротивлениях источника и проводов, поэтому напряжение на нагрузке оказывается ниже. Чтобы правильно оценить работу цепи, измеряют напряжение одновременно на источнике и на нагрузке. Это позволяет определить реальное напряжение, доступное для элементов схемы, и учесть потери, которые могут достигать нескольких десятых вольта даже в малых цепях. Для точных измерений используют вольтметры с высоким внутренним сопротивлением и короткие соединительные провода, чтобы снизить влияние прибора и падение на контактах.
