Via 1394 6306 что это

VIA 1394 6306 – это специализированный контроллер интерфейса IEEE 1394a, более известного как FireWire 400, разработанный компанией VIA Technologies для интеграции в материнские платы и платы расширения. Чип предназначен для организации высокоскоростного последовательного обмена данными со скоростью до 400 Мбит/с и активно использовался в компьютерных системах начала и середины 2000-х годов.

Основная область применения VIA 1394 6306 – подключение мультимедийных и профессиональных устройств, требующих стабильной потоковой передачи данных. К таким устройствам относятся цифровые видеокамеры DV, аудиоинтерфейсы, внешние жесткие диски и специализированное студийное оборудование. Контроллер поддерживает изохронный режим передачи, что позволяет минимизировать задержки при работе с видео и звуком.

Чип VIA 1394 6306 обычно реализуется как отдельный контроллер, взаимодействующий с системой через шину PCI, и требует установки соответствующих драйверов на уровне операционной системы. При сборке или обслуживании устаревших рабочих станций важно учитывать совместимость контроллера с конкретной версией Windows или Linux, а также наличие поддержки FireWire-устройств на уровне программного обеспечения.

На практике VIA 1394 6306 сегодня встречается при ремонте старых ПК, восстановлении архивного видеоматериала и эксплуатации специализированной техники, где переход на USB или Thunderbolt невозможен. Понимание назначения этого контроллера позволяет правильно диагностировать проблемы с подключением FireWire-устройств и принять обоснованное решение о модернизации или сохранении существующей конфигурации.

Via 1394 6306: что это и где применяется

Чип используется в системах, где требуется стабильная передача непрерывных потоков данных. В отличие от ранних реализаций USB, IEEE 1394 ориентирован на изохронные операции, что делает VIA 1394 6306 востребованным в задачах обработки мультимедиа.

• подключение цифровых видеокамер формата DV и HDV для захвата видео без перекодирования
• работа с профессиональными аудиоинтерфейсами и микшерами
• использование внешних жестких дисков и RAID-корпусов с поддержкой FireWire
• обслуживание измерительного и промышленного оборудования с интерфейсом IEEE 1394

На материнских платах VIA 1394 6306 чаще всего реализован в виде отдельного контроллера с выведенными портами IEEE 1394a (6-pin или 4-pin). В некоторых конфигурациях он устанавливается на платах расширения, что позволяет добавить FireWire в системы, где этот интерфейс отсутствует на уровне чипсета.

При эксплуатации VIA 1394 6306 рекомендуется учитывать следующие практические моменты:

1. проверять наличие встроенной поддержки IEEE 1394 в используемой версии операционной системы
2. использовать качественные кабели FireWire для исключения потерь сигнала
3. избегать подключения устройств с активным питанием к 4-pin портам без внешнего источника
4. учитывать ограничения стандарта 400 Мбит/с при работе с несколькими устройствами

В современных условиях VIA 1394 6306 применяется преимущественно при обслуживании устаревших рабочих станций, переносе архивных видеозаписей и эксплуатации специализированной техники, где сохранение интерфейса IEEE 1394 является техническим требованием.

Назначение контроллера VIA VT6306 и поддерживаемые стандарты IEEE 1394

Контроллер полностью соответствует стандарту IEEE 1394a-2000, обеспечивая поддержку режимов передачи S100, S200 и S400 с максимальной пропускной способностью до 400 Мбит/с. Это позволяет использовать его для задач, связанных с непрерывной передачей аудио- и видеоданных, где критичны стабильность таймингов и предсказуемая задержка.

VIA VT6306 реализует архитектуру OHCI (Open Host Controller Interface), благодаря чему распознаётся операционными системами как стандартный FireWire-контроллер. В среде Windows он работает с встроенными драйверами IEEE 1394 без установки специализированного программного обеспечения, а в Linux поддерживается через подсистему firewire-core.

На аппаратном уровне контроллер поддерживает изохронный и асинхронный типы передачи, автоматическое обнаружение устройств, горячее подключение и распределение питания по 6-контактным портам. При проектировании или обслуживании систем с VT6306 рекомендуется учитывать, что микросхема не поддерживает стандарт IEEE 1394b (FireWire 800), что ограничивает её применение устройствами поколения IEEE 1394a.

Назначение VIA VT6306 сохраняет практическую актуальность при работе с профессиональным оборудованием, рассчитанным на FireWire 400, а также при восстановлении и эксплуатации компьютерных платформ, где требуется строгое соответствие оригинальным аппаратным спецификациям.

Типы подключаемых устройств к VIA 1394 6306 и сценарии использования

Контроллер VIA 1394 6306 рассчитан на работу с устройствами, использующими интерфейс IEEE 1394a, где важна стабильная передача данных с фиксированными временными интервалами. Наиболее распространённая категория оборудования – цифровые видеокамеры форматов DV и HDV, применяемые для захвата видеосигнала без промежуточного сжатия. Подключение через FireWire позволяет напрямую передавать поток на диск с сохранением исходного качества и точной синхронизации кадров.

В профессиональной аудиосреде VIA 1394 6306 используется для подключения звуковых интерфейсов, предусилителей и цифровых микшеров. Такие устройства задействуют изохронный режим передачи IEEE 1394, что обеспечивает устойчивую работу при многоканальной записи и воспроизведении звука. При эксплуатации рекомендуется выделять отдельный FireWire-контроллер под аудиооборудование, исключая совместное использование с накопителями.

Контроллер поддерживает подключение внешних накопителей данных, включая жесткие диски и оптические приводы с интерфейсом FireWire 400. Подобные решения применялись в системах резервного копирования и монтажа видео, где требовалась более предсказуемая работа по сравнению с ранними версиями USB. Для корректной работы важно учитывать лимит скорости шины при одновременном доступе к нескольким устройствам.

VIA 1394 6306 также встречается в конфигурациях с промышленным и измерительным оборудованием, использующим IEEE 1394 для передачи данных от камер машинного зрения, сканеров и специализированных сенсоров. В таких сценариях контроллер обеспечивает точную синхронизацию и минимальные задержки, что критично для обработки потоков в реальном времени.

На практике VIA 1394 6306 применяется при обслуживании устаревших рабочих станций, переносе архивных аудио- и видеоматериалов, а также в системах, где замена оборудования невозможна из-за жестких требований к интерфейсу подключения.

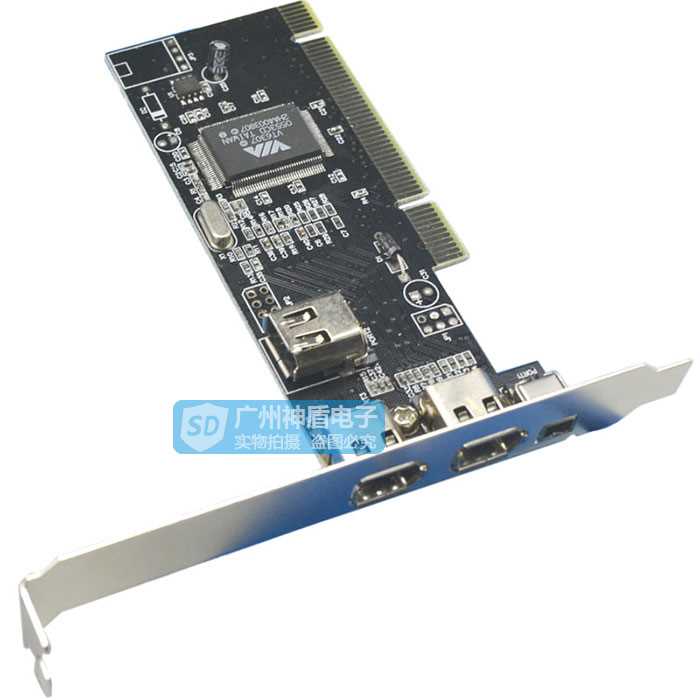

Роль VIA 1394 6306 в материнских платах и платах расширения

VIA 1394 6306 играет ключевую роль в интеграции интерфейса IEEE 1394a в старые компьютерные системы. Он реализует высокоскоростное подключение для передачи данных между ПК и внешними устройствами, обеспечивая стабильную работу с видеокамерами, аудиооборудованием и внешними накопителями. На материнских платах VIA 1394 6306 часто устанавливается в виде отдельного чипа, подключаемого через шину PCI, что позволяет добавить поддержку FireWire без необходимости изменения основного чипсета.

Материнские платы, оснащенные VIA 1394 6306, обеспечивают пользователям возможность подключения нескольких устройств FireWire. Порты этого интерфейса, обычно представленные в количестве двух или четырех, используются для подключения мультимедийного оборудования, внешних жестких дисков и других периферийных устройств, требующих высокой скорости передачи данных и минимальной задержки.

Для ПК, которые не включают встроенную поддержку FireWire, плата расширения с контроллером VIA 1394 6306 является удобным решением. Она позволяет добавить необходимые порты без замены материнской платы, что важно для пользователей, работающих с устаревшим оборудованием или тех, кто намерен сохранить совместимость с FireWire-устройствами, такими как старые видеокамеры или профессиональные аудиоинтерфейсы.

В платах расширения VIA 1394 6306 выполняет все основные функции контроллера, включая адресацию устройств, управление передачей данных и поддержку горячего подключения. Это делает его важным компонентом в случае, если необходимо повысить производительность работы с FireWire-устройствами без использования ограничений и нагрузки на центральный процессор.

Кроме того, VIA 1394 6306 продолжает использоваться в некоторых специализированных системах для обработки видео и аудио, где стабильная передача данных критична. Установка такого контроллера в современных рабочих станциях позволяет поддерживать совместимость с профессиональной техникой, сохраняющей FireWire как основной интерфейс подключения.

Совместимость VIA 1394 6306 с операционными системами и драйверами

VIA 1394 6306 совместим с рядом операционных систем, включая Windows, Linux и Mac OS. Для корректной работы с контроллером необходимо установить соответствующие драйверы, которые обеспечивают поддержку интерфейса IEEE 1394 и позволяют операционной системе правильно взаимодействовать с подключёнными устройствами.

В операционных системах Windows, начиная с Windows 98 SE, драйвера для IEEE 1394a обычно включены в стандартный пакет. Однако для более новых версий Windows может понадобиться обновление драйверов, особенно для оптимальной работы с более сложными устройствами, такими как видеокамеры и аудиоинтерфейсы. Драйвера для VIA 1394 6306 можно скачать с официального сайта производителя или с сайта поддержки Microsoft.

В Linux поддержка VIA 1394 6306 реализована через подсистему firewire-core, которая включена в ядро начиная с версии 2.6. Установка дополнительных драйверов в большинстве случаев не требуется, но для стабильной работы может понадобиться настройка конфигурации в зависимости от специфики системы. Важно, чтобы ядро поддерживало OHCI стандарт, который используется VIA 1394 6306 для взаимодействия с операционной системой.

Для Mac OS поддержка IEEE 1394 присутствует в стандартной комплектации, и контроллер VIA 1394 6306 будет работать с устройствами FireWire без необходимости установки дополнительных драйверов. В случае возникновения проблем с совместимостью стоит убедиться, что версия операционной системы актуальна и поддерживает интерфейс FireWire на уровне аппаратного обеспечения.

Рекомендуется учитывать следующие моменты при установке VIA 1394 6306 в систему:

• Проверить наличие встроенной поддержки IEEE 1394 в операционной системе перед установкой контроллера.
• Для Windows использовать последние доступные драйверы с сайта производителя или Microsoft.
• В Linux убедиться в наличии подсистемы firewire-core и поддержке устройства в ядре.
• При использовании Mac OS, следить за обновлениями системы, чтобы избежать несовместимости с новыми версиями контроллеров.

Пропускная способность и режимы передачи данных VIA 1394 6306

Контроллер VIA 1394 6306 поддерживает интерфейс IEEE 1394a, который обеспечивает несколько режимов передачи данных с максимальной пропускной способностью 400 Мбит/с. Это делает его подходящим для задач, связанных с передачей мультимедийных данных, таких как видео и аудио в реальном времени. Пропускная способность VIA 1394 6306 строго ограничена стандартом FireWire 400, что отличает его от более современных интерфейсов, таких как FireWire 800 (IEEE 1394b) и USB 3.0.

Основные режимы передачи данных, поддерживаемые VIA 1394 6306:

• Синхронный режим (Isochronous) – используется для передачи данных с гарантированной пропускной способностью и минимальными задержками. Этот режим критичен при работе с видео- и аудиооборудованием, где важно поддержание постоянной скорости передачи. Пример использования: захват видео с цифровых видеокамер.
• Асинхронный режим (Asynchronous) – используется для передачи данных без строгих временных ограничений. Применяется для подключения устройств, где не требуется высокая синхронизация, например, при работе с внешними накопителями.
• Циклический режим (Cycle Timing) – используется для синхронизации работы нескольких устройств, что важно при подключении нескольких камер или аудиоустройств, требующих одинакового временного интервала для обработки данных.

VIA 1394 6306 способен управлять несколькими устройствами одновременно, но стоит учитывать, что его максимальная пропускная способность в 400 Мбит/с может ограничивать количество одновременно подключаемых устройств, особенно при передаче крупных файлов через несколько устройств. Рекомендуется разделять каналы для интенсивных приложений (например, видеозахват и хранение данных) для улучшения производительности.

Важно помнить, что для достижения максимальной пропускной способности необходимо использовать качественные кабели FireWire и обеспечивать надежное питание для устройств, подключенных к контроллеру, так как недостаток питания может повлиять на стабильность передачи данных.

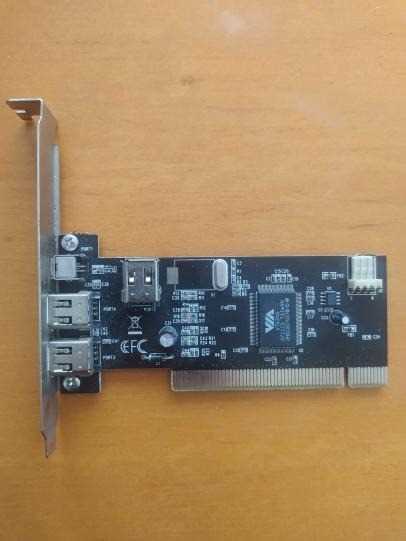

Отличия VIA 1394 6306 от других FireWire-контроллеров того же класса

Одним из главных отличий VIA 1394 6306 является его упрощённая архитектура. В отличие от более дорогих контроллеров, таких как Texas Instruments TSB12LV26, VIA 1394 6306 может иметь более ограниченную поддержку дополнительных функций, таких как избыточное питание устройств или расширенные механизмы синхронизации. Это делает его подходящим для использования в менее требовательных задачах, таких как подключение видеооборудования или внешних накопителей, где не требуется высокая пропускная способность.

Контроллер VIA 1394 6306 использует стандарт OHCI (Open Host Controller Interface), который совместим с большинством операционных систем, включая Windows, Linux и macOS. Однако в отличие от некоторых решений от NEC или LSI, VIA 1394 6306 может работать не так стабильно при интенсивном использовании нескольких устройств одновременно, что ограничивает его возможности в сложных профессиональных системах, требующих максимальной производительности при подключении множества устройств.

Также стоит отметить, что VIA 1394 6306 поддерживает максимальную скорость передачи данных до 400 Мбит/с, что является стандартом для FireWire 400. Контроллеры от других производителей, такие как NEC uPD72874, могут иметь улучшенные характеристики по пропускной способности или поддержку более высокоскоростных версий FireWire (например, FireWire 800), что позволяет работать с большими объёмами данных. В свою очередь, VIA 1394 6306 оптимален для подключения периферийных устройств, где пропускная способность в 400 Мбит/с остаётся достаточной.

Что касается совместимости с различными типами устройств, VIA 1394 6306 преимущественно используется в системах, требующих стабильной передачи данных для работы с видео и аудио. В отличие от более универсальных чипов от LSI или Texas Instruments, VIA 1394 6306 может быть менее эффективен при подключении внешних накопителей и сложных сетевых устройств, где требуется высокая скорость и стабильность передачи на больших расстояниях.

Таким образом, VIA 1394 6306 лучше всего подходит для использования в старых или малозатратных системах, где важна стабильность работы с ограниченным количеством подключённых устройств, таких как видеокамеры, аудиоустройства и внешние жесткие диски. В более сложных приложениях, где требуется высокая скорость передачи и поддержка более современных стандартов, можно рассмотреть альтернативы от других производителей.

Типовые неисправности VIA 1394 6306 и способы их диагностики

Контроллер VIA 1394 6306, как и любое другое периферийное оборудование, может столкнуться с рядом типовых неисправностей. Основные проблемы возникают в процессе эксплуатации при подключении устройств, передаче данных или взаимодействии с операционной системой. Рассмотрим наиболее часто встречающиеся неисправности и способы их диагностики.

1. Неопределённость подключённых устройств

Одной из типичных проблем является ситуация, когда подключённые через VIA 1394 6306 устройства не распознаются системой. Это может быть связано с несколькими причинами:

• Отсутствие драйверов для контроллера или неправильная их установка.
• Неисправности в самих устройствах (например, повреждённые кабели или разъёмы).
• Конфликт с другими устройствами, использующими шину PCI.

Для диагностики необходимо:

• Проверить наличие драйверов и обновлений для контроллера через «Диспетчер устройств» в Windows.
• Использовать другой кабель и подключить устройства к другим портам для исключения механических повреждений.
• Проверить настройки BIOS для правильной конфигурации PCI.

2. Потеря передачи данных или нестабильная работа

Если данные передаются с ошибками или происходят сбои в процессе работы с устройствами (например, прерывания видеопотока), это может быть связано с:

• Недостаточной пропускной способностью шины PCI при подключении нескольких устройств.
• Проблемами с питанием подключённых устройств (например, подключение через 4-pin порт без внешнего источника питания).
• Некачественными кабелями или повреждениями в портах устройства.

Для устранения проблемы:

• Попробуйте подключить устройства поочередно, чтобы выявить источник проблемы.
• Используйте только высококачественные кабели FireWire, сертифицированные для работы на высоких скоростях.
• Если возможно, подключите устройства через 6-pin порт, чтобы обеспечить дополнительное питание.

3. Системные ошибки при установке драйверов

В случае неправильной установки драйверов или их несовместимости с операционной системой могут возникать системные ошибки, связанные с работой VIA 1394 6306. Это может проявляться в виде сообщений об ошибках или отказе в работе устройств, подключённых через FireWire.

Для диагностики и устранения ошибки:

• Проверьте наличие обновлений драйверов на официальном сайте VIA или в обновлениях операционной системы.
• Удалите и переустановите драйвера через «Диспетчер устройств» в Windows.
• Проверьте версию операционной системы на совместимость с VIA 1394 6306, особенно в случае использования более старых версий Windows.

4. Проблемы с горячим подключением (Hot-plug)

VIA 1394 6306 поддерживает горячее подключение, но могут возникать проблемы с его реализацией, такие как отсутствие отклика при подключении нового устройства. Это может быть связано с:

• Неправильной настройкой BIOS или ограничениями на шине PCI.
• Программными сбоями в операционной системе.
• Неполной или неверной реализации горячего подключения в используемой операционной системе.

Для диагностики и решения проблемы:

• Проверьте настройки BIOS на наличие опций, связанных с горячим подключением для порта PCI.
• Обновите операционную систему до последней версии, чтобы исключить программные ошибки, связанные с поддержкой горячего подключения.
• Проверьте подключаемые устройства на других компьютерах для исключения неисправности самого устройства.

5. Невозможность работы с несколькими устройствами

При подключении нескольких устройств через VIA 1394 6306 может наблюдаться снижение производительности или невозможность работы с несколькими устройствами одновременно. Это связано с ограниченной пропускной способностью интерфейса FireWire 400 (до 400 Мбит/с) и нагрузкой на систему.

Для диагностики:

• Отключите все устройства, кроме одного, и проверьте, работает ли система стабильно.
• Разделите подключаемые устройства по разным портам для минимизации перегрузки одного канала передачи.
• При работе с большими объёмами данных используйте устройства с более высокими стандартами передачи, например, USB 3.0 или FireWire 800, если это возможно.

Актуальность применения VIA 1394 6306 в современной технике

VIA 1394 6306, несмотря на свою относительно старую технологию, остаётся актуальным в специфических областях, где его возможности по передаче данных соответствуют требованиям пользователей. Хотя интерфейс FireWire 400 (IEEE 1394a) был заменён более быстрыми и универсальными решениями, такими как USB 3.0 и Thunderbolt, VIA 1394 6306 продолжает использоваться в устройствах, требующих стабильности и точной синхронизации потоков данных, например, в старом оборудовании для видеомонтажа или аудиопроизводства.

Одним из главных преимуществ VIA 1394 6306 остаётся поддержка изохронного режима, который необходим для работы с профессиональным видео- и аудиооборудованием. Контроллер обеспечивает минимальные задержки при передаче данных, что делает его важным для задач, где критична точность синхронизации, например, при захвате видео с цифровых видеокамер DV или работе с многоканальными аудиофайлами.

Современные решения на базе USB и Thunderbolt могут предоставить большую пропускную способность и универсальность, но они не всегда могут обеспечить такую же стабильность передачи для старых профессиональных устройств, использующих IEEE 1394. Поэтому VIA 1394 6306 продолжает находить применение в старых, но высококачественных системах для видеомонтажа, где простота подключения и низкие задержки остаются важными факторами.

Для восстановления архивных материалов с использованием старого оборудования, таких как видеокамеры формата DV, VIA 1394 6306 остаётся оптимальным решением. В таких случаях, когда требуется сохранить совместимость с устаревшими устройствами и максимально точно передавать большие объёмы видеоинформации, поддержка FireWire 400 имеет большое значение.

Тем не менее, в новых устройствах VIA 1394 6306 уже не используется. Для современных профессиональных приложений, требующих большей скорости передачи, предпочтение отдается интерфейсам типа Thunderbolt 3 или USB 3.1. Однако, на старых платах или в устройствах, которые не могут быть обновлены, VIA 1394 6306 продолжает выполнять свою роль, особенно в области восстановления старых данных или подключения специализированного оборудования.

Вопрос-ответ:

Что такое VIA 1394 6306 и какие его основные характеристики?

VIA 1394 6306 — это контроллер для интерфейса IEEE 1394a, более известного как FireWire 400. Он используется для подключения устройств, таких как видеокамеры, внешние жесткие диски и аудиооборудование, обеспечивая стабильную передачу данных. Основная характеристика VIA 1394 6306 — это поддержка передачи данных на скорости до 400 Мбит/с. Это делает его подходящим для работы с мультимедийными потоками, где важна синхронизация и минимальные задержки.

Где применяется VIA 1394 6306 в современной технике?

VIA 1394 6306 чаще всего встречается в старых системах видеомонтажа, где используется для подключения цифровых видеокамер и профессиональных аудиоинтерфейсов. Он продолжает использоваться для подключения внешних жестких дисков и других устройств, требующих стабильной передачи данных. Несмотря на замену более современными интерфейсами, VIA 1394 6306 остаётся актуальным для восстановления данных с устаревших устройств или работы с профессиональной техникой, не поддерживающей новейшие стандарты передачи.

Какие устройства можно подключать к VIA 1394 6306?

К VIA 1394 6306 можно подключать различные устройства, использующие интерфейс FireWire 400. Это могут быть цифровые видеокамеры, внешние жесткие диски, аудиоинтерфейсы, профессиональные микшеры и другие устройства, требующие стабильной и высокоскоростной передачи данных. Также VIA 1394 6306 подходит для подключения измерительных и промышленных устройств, где необходима точная синхронизация передачи данных.

Какие проблемы могут возникать при использовании VIA 1394 6306 и как их решать?

При использовании VIA 1394 6306 могут возникать проблемы, связанные с некорректной установкой драйверов, ошибками при подключении устройств или потерей стабильности передачи данных. Для решения этих проблем следует проверить наличие актуальных драйверов, убедиться в исправности кабелей и портов, а также исключить возможные конфликты с другими устройствами на шине PCI. Важно также обеспечить достаточное питание для подключаемых устройств, особенно если используется 4-пиновый порт, который не передает питание.

Какова скорость передачи данных через VIA 1394 6306 и для каких задач этого достаточно?

VIA 1394 6306 поддерживает скорость передачи данных до 400 Мбит/с, что соответствует стандарту FireWire 400. Это достаточно для задач, где требуется передача потокового видео и аудио в реальном времени, например, для захвата видео с цифровых видеокамер или работы с аудиофайлами в студиях. Однако для более требовательных приложений, таких как обработка больших объемов данных или подключение множества устройств, может потребоваться более высокая пропускная способность, например, через FireWire 800 или USB 3.0.
