Как сделать карту солнечного излучения

Карта солнечной радиации – инструмент для оценки потенциала солнечной энергии на конкретной территории. Точность данных зависит от выбора источников, методов обработки и пространственного разрешения. Для начала определите цель: проектирование солнечных электростанций, агрономические расчёты или климатические исследования. Каждая задача требует разных входных параметров – от среднегодовых значений до почасовых колебаний.

Основные источники данных – спутниковые наблюдения и наземные метеостанции. Спутники, такие как Meteosat или GOES, предоставляют глобальные массивы с разрешением 3–5 км, но требуют коррекции на атмосферные искажения. Метеостанции дают точечные измерения, но их сеть редка: в России на 1 станцию приходится ~10 000 км². Комбинируйте оба подхода, используя методы интерполяции, например кригинг или обратные взвешенные расстояния.

Для обработки данных используйте Python с библиотеками xarray и rasterio. Загрузите спутниковые данные в формате NetCDF или GeoTIFF, отфильтруйте облачные пиксели (пороговое значение альбедо > 0.3) и примените модель Heliosat-4 для расчёта прямой и рассеянной радиации. Учтите угол наклона поверхности: на склонах южной экспозиции приход радиации увеличивается на 15–25% по сравнению с горизонтальной поверхностью.

Визуализируйте результаты в QGIS или ArcGIS Pro. Используйте цветовую шкалу Viridis для отображения значений от 800 до 2200 кВт·ч/м² в год. Добавьте изолинии с шагом 100 кВт·ч/м² и подписи ключевых объектов: городов, рельефа, существующих солнечных парков. Экспортируйте карту в векторный формат PDF с разрешением не менее 300 dpi для печати.

Проверьте точность карты, сравнив её с данными эталонных станций. Среднеквадратичная ошибка не должна превышать 10% для регионов с равнинным рельефом и 15% для горных районов. При необходимости уточните модель, добавив данные о запылённости атмосферы или сезонных вариациях облачности.

Создание карты солнечной радиации: пошаговое руководство

Для построения карты солнечной радиации необходимы данные с пространственным разрешением не менее 1 км². Используйте спутниковые измерения (например, MODIS или CERES) или наземные метеостанции с пиранометрами. Формат входных данных – GeoTIFF или NetCDF с временными рядами за 5–10 лет для учета сезонных колебаний. Исключите аномальные значения (выбросы свыше 1200 Вт/м² для прямой радиации), применяя фильтр медианного сглаживания.

Основные этапы обработки:

• Преобразование координат в единую проекцию (WGS 84 / UTM).
• Интерполяция данных с использованием метода кригинга или IDW (обратных взвешенных расстояний) для заполнения пробелов.
• Расчет суммарной радиации (GHI) по формуле: GHI = DNI * cos(θ) + DHI, где θ – зенитный угол Солнца, DNI – прямая нормальная радиация, DHI – рассеянная.
• Коррекция на рельеф: учет уклона и экспозиции склонов с помощью цифровой модели высот (ЦМР) с разрешением 30 м (SRTM).

Для визуализации используйте ГИС-пакеты (QGIS, ArcGIS) или Python-библиотеки (Rasterio, Matplotlib). Настройте цветовую шкалу: от 0 до 250 Вт/м² – синий, 250–500 – зеленый, 500–750 – желтый, свыше 750 – красный. Экспортируйте результат в формате GeoJSON или PNG с геопривязкой. Убедитесь, что легенда содержит единицы измерения (кВт·ч/м²/день) и дату актуальности данных.

Проверка точности: сравните полученные значения с эталонными данными (например, PVGIS для Европы или NSRDB для США). Допустимая погрешность – не более 10% для равнинных территорий и 15% для горных. При превышении порога пересмотрите параметры интерполяции или увеличьте плотность исходных точек. Для динамических карт добавьте временные слои с шагом 1 час, используя солнечные алгоритмы (например, PSA или SOLPOS).

Оптимизация для практического применения: разделите карту на зоны с градацией по потенциалу солнечной энергии (низкий <3 кВт·ч/м²/день, средний 3–5, высокий >5). Исключите участки с постоянной облачностью (например, экваториальные леса) или затенением от рельефа. Для проектов солнечных электростанций добавьте слой с ограничениями (заповедники, населенные пункты) и экспортируйте данные в формате, совместимом с ПО для проектирования (PVsyst, SAM).

Выбор исходных данных для расчета солнечной радиации

Для построения точной карты солнечной радиации требуются данные с пространственным разрешением не ниже 1 км² и временным интервалом не реже 1 часа. Основные источники:

• Спутниковые наблюдения (например, данные MODIS или CERES): предоставляют глобальные массивы облачности, альбедо и прямой/рассеянной радиации с разрешением 0.5–1° (≈50–100 км). Для локальных расчетов используйте продукты MODIS Terra/Aqua (MCD43A3 – альбедо, MOD08_D3 – аэрозоли) с коррекцией на угол солнца.
• Наземные метеостанции: данные пиранометров (измеряют суммарную радиацию, Вт/м²) и пиргелиометров (прямая радиация). Приоритет – станции с сертификацией BSRN (Baseline Surface Radiation Network) или WRDC (World Radiation Data Centre). Минимальный набор параметров: суммарная, прямая и рассеянная радиация, облачность (в баллах), влажность воздуха.
• Реанализы (например, ERA5, MERRA-2): содержат почасовые данные о радиационном балансе, температуре и давлении с разрешением 0.25–0.5°. Подходят для регионов с редкой сетью метеостанций, но требуют валидации по наземным измерениям.

Ключевые параметры для расчета: угол падения солнечных лучей (зависит от широты, долготы и времени года), прозрачность атмосферы (коэффициент мутности Линке, TL), альбедо подстилающей поверхности (снег – 0.8, лес – 0.15, асфальт – 0.1). Для корректной интерполяции данных используйте методы kriging или IDW (обратных взвешенных расстояний) с учетом высоты над уровнем моря – каждые 100 м снижают температуру на ≈0.6°C, влияя на влажность и облачность.

Избегайте данных с пропусками более 10% в суточном ряду – это искажает сезонные тренды. Для валидации сопоставляйте спутниковые и наземные данные: расхождение не должно превышать 15% для суммарной радиации и 20% для прямой. При работе с ERA5 учитывайте систематическое занижение значений в горных районах на 5–8% из-за упрощенной модели рельефа.

Определение географических границ и масштаба карты

Первым шагом задайте координатные рамки исследуемой территории с точностью до 0,001° по широте и долготе. Для региональных карт солнечной радиации, например, Московской области, границы определяются как 54,5°–56,5° с.ш. и 35,0°–39,0° в.д. При работе с городскими масштабами (например, Санкт-Петербург) сузьте диапазон до 59,8°–60,1° с.ш. и 29,5°–30,5° в.д. Используйте данные из открытых источников, таких как OpenStreetMap или административные границы Росреестра, для верификации.

Масштаб карты зависит от пространственного разрешения исходных данных. Для спутниковых измерений (например, CERES с разрешением 1°×1°) оптимален масштаб 1:10 000 000. При использовании наземных пиранометров (разрешение 1 км) выбирайте 1:200 000–1:500 000. Для локальных проектов (крыши зданий) масштаб может достигать 1:5 000. Учтите, что чрезмерное увеличение масштаба при низком разрешении данных приведёт к артефактам интерполяции.

При выборе границ избегайте прямоугольных областей, если рельеф или береговая линия искажают распределение радиации. Например, для Крыма включите акваторию Чёрного моря в радиусе 20 км от побережья – водная поверхность влияет на альбедо и облачность. Для горных районов (Алтай, Кавказ) расширьте границы на 50 км за пределы хребтов, чтобы учесть орографические эффекты.

Для автоматизации определения границ используйте инструменты QGIS: плагин «Bounding Box» или скрипт на Python с библиотекой geopandas. Пример кода для вычисления минимального ограничивающего прямоугольника (MBR) по набору точек метеостанций:

import geopandas as gpd
gdf = gpd.read_file("stations.shp")
mbr = gdf.total_bounds  # [minx, miny, maxx, maxy]

Добавьте буфер в 0,1° для компенсации погрешностей геокодирования.

Масштаб должен соответствовать целям карты. Для оценки потенциала солнечных электростанций используйте 1:100 000 с изолиниями радиации через 50 Вт/м². Для сельскохозяйственных задач (определение сроков посева) достаточно 1:500 000 с градацией 100 Вт/м². В городском планировании (расчёт инсоляции зданий) масштаб 1:10 000 с шагом 25 Вт/м².

Проверьте согласованность границ с проекцией карты. Для России оптимальна проекция Гаусса-Крюгера (зона 3–10) или равнопромежуточная коническая (EPSG:6381). При использовании WGS84 (EPSG:4326) для мелкомасштабных карт учтите искажения площадей на широтах выше 60° – они могут достигать 30%. Для корректировки применяйте формулы пересчёта в равновеликую проекцию Альберса.

При работе с временными рядами данных (например, среднемесячная радиация за 20 лет) установите единые границы для всех слоёв. Даже незначительное смещение на 0,01° приведёт к рассогласованию при наложении карт. Используйте инструмент «Snap to Grid» в QGIS с шагом 0,0001° для выравнивания растровых и векторных слоёв.

Для визуализации границ на финальной карте используйте полупрозрачную заливку (RGBA: 200,200,200,50) или пунктирную линию толщиной 0,5 pt. Исключите административные границы, если они не влияют на распределение радиации. В легенде укажите не только масштаб, но и пространственное разрешение исходных данных (например, «Карта основана на данных с разрешением 1 км/пиксель»).

Подбор программного обеспечения для обработки данных

Для построения карты солнечной радиации критически важен выбор инструментов, способных обрабатывать геопространственные данные с высокой точностью. Наиболее эффективным решением остаётся комбинация QGIS и Python-библиотек. QGIS поддерживает растровые и векторные слои, а также плагины вроде *Solar Radiation*, который автоматически рассчитывает инсоляцию на основе цифровой модели рельефа (ЦМР) и метеорологических данных. Для работы с большими массивами данных (например, спутниковые снимки MODIS с разрешением 1 км) используйте *GRASS GIS* – его модуль *r.sun* моделирует прямую и рассеянную радиацию с учётом временных интервалов и облачности.

При необходимости автоматизации обработки данных Python предлагает специализированные библиотеки. *xarray* и *rioxarray* упрощают работу с NetCDF и GeoTIFF, позволяя фильтровать, агрегировать и визуализировать многомерные массивы. Для расчёта солнечной радиации по алгоритму *Heliosat-2* (используемому в проекте *SARAH* от EUMETSAT) подойдёт *pvlib*, которая содержит готовые функции для учёта атмосферных условий, альбедо и углов падения солнечных лучей. Если требуется интеграция с метеостанциями, *pandas* и *geopandas* обеспечат предобработку табличных данных с привязкой к координатам.

Для анализа временных рядов солнечной радиации (например, почасовые данные за 10 лет) оптимален *R* с пакетами *raster*, *sf* и *forecast*. Пакет *raster* обрабатывает растровые данные, а *sf* – векторные, включая полигоны административных границ. *forecast* строит прогнозные модели на основе исторических данных, что полезно для оценки сезонных колебаний. Если данные поступают в реальном времени (например, с датчиков IoT), рассмотрите *Apache Spark* с библиотекой *GeoSpark* для распределённой обработки потоков.

При работе с данными дистанционного зондирования (например, Landsat или Sentinel-2) незаменим *Google Earth Engine* (GEE). Он предоставляет доступ к архивам спутниковых данных и встроенные алгоритмы для расчёта индексов, таких как *NDVI* или *SAVI*, которые коррелируют с альбедо поверхности. Для локальных расчётов используйте *SNAP* от ESA – он поддерживает обработку данных Sentinel-2 с учётом атмосферной коррекции и позволяет экспортировать результаты в форматы, совместимые с QGIS.

Для визуализации результатов и создания интерактивных карт подойдёт *Leaflet.js* или *Mapbox GL JS*. Эти инструменты позволяют накладывать слои солнечной радиации на базовые карты OpenStreetMap или спутниковые снимки, добавлять легенды и фильтры по времени. Если требуется 3D-визуализация (например, для анализа затенения от рельефа), используйте *CesiumJS* или *Three.js* с геоданными в формате *glTF*. Для публикации карт в вебе без программирования подойдёт *QGIS Server* или *GeoServer*, которые генерируют WMS/WFS-сервисы.

При выборе ПО учитывайте формат входных данных. Если исходные данные представлены в *HDF5* (например, от спутника *GOES-16*), используйте *h5py* для Python или *HDFView* для ручной проверки структуры файлов. Для конвертации форматов (например, из *ASCII Grid* в *GeoTIFF*) подойдёт *GDAL* – его утилиты *gdal_translate* и *gdalwarp* работают из командной строки и поддерживают массовую обработку файлов. Если данные содержат ошибки (например, пропуски в метеорологических записях), примените *OpenRefine* для очистки таблиц перед импортом в ГИС.

Для оптимизации производительности при обработке больших объёмов данных (например, глобальные ЦМР с разрешением 30 м) используйте облачные платформы. *AWS Lambda* с *GDAL* позволяет запускать параллельные задачи по обработке растров, а *Google Cloud* предоставляет виртуальные машины с предустановленным *QGIS* и *PostGIS* для работы с пространственными базами данных. Если бюджет ограничен, рассмотрите *Docker*-контейнеры с настроенными окружениями (например, *osgeo/gdal*) для локальной обработки без установки дополнительного ПО.

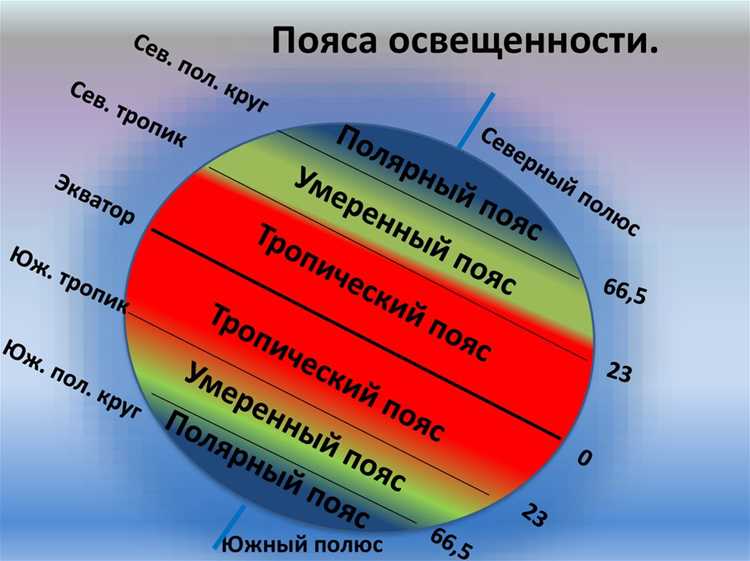

Импорт и подготовка метеорологических параметров

Для построения карты солнечной радиации требуются данные о прямой, рассеянной и суммарной радиации, а также вспомогательные параметры: облачность, альбедо поверхности, температура воздуха и влажность. Источниками служат метеостанции Росгидромета, спутниковые продукты NASA POWER (разрешение 0,5°×0,5°) или ERA5 (0,25°×0,25°). Формат данных – NetCDF или CSV с временными рядами за 10–30 лет, агрегированными по часам или суткам. Приоритет отдавайте станциям с непрерывными наблюдениями не менее 15 лет, исключая периоды с пропусками свыше 5% в месячном разрезе.

Очистка данных начинается с удаления аномалий: значения радиации ниже 0 Вт/м² или выше 1367 Вт/м² (солнечная постоянная) автоматически отбрасываются. Для облачности и альбедо применяйте фильтрацию по физическим пределам (0–100% и 0–1). Пропуски восстанавливайте линейной интерполяцией для рядов до 3 часов или методом ближайшего соседа для суточных данных. При наличии дублирующихся временных меток усредняйте значения.

Корректировка на высоту над уровнем моря критична для горных регионов. Используйте поправочный коэффициент 0,0065 Вт/м² на каждые 100 м подъёма для прямой радиации, полученный эмпирически для умеренных широт. Альбедо снежного покрова (0,8–0,9) заменяйте на сезонные значения почвы (0,1–0,3) при температуре воздуха выше +5°C. Влажность переводите в абсолютные единицы (г/м³) по формуле Магнуса для учёта влияния на прозрачность атмосферы.

Синхронизация временных зон обязательна при объединении данных с разных источников. Приводите все ряды к UTC, добавляя поправку на долготу станции. Для суточных данных используйте местное солнечное время, рассчитанное по уравнению времени с точностью до 1 минуты. Исключайте станции с систематическим смещением времени наблюдений более 15 минут – это искажает суточный ход радиации.

Агрегация данных зависит от целей карты. Для долгосрочных среднемесячных значений достаточно усреднения по годам с последующим сглаживанием скользящим окном в 3 месяца. При построении карт экстремальных значений (например, 95-й перцентиль) применяйте метод бутстреппинга с 1000 итераций для оценки доверительных интервалов. Для часовых карт используйте медианные значения за каждый час суток, чтобы минимизировать влияние выбросов.

Проверка согласованности данных между станциями проводится по коэффициенту корреляции Пирсона. Пары станций с r < 0,7 на расстоянии до 50 км требуют дополнительной верификации – вероятно, одна из них имеет систематическую ошибку измерений. Для спутниковых данных сравнивайте наземные наблюдения с пикселями ERA5: расхождения свыше 20% в суммарной радиации указывают на необходимость калибровки по локальным данным.

Финальный этап – приведение данных к единой пространственной сетке. Используйте метод обратных взвешенных расстояний (IDW) с экспоненциальным затуханием (степень 2) для интерполяции на регулярную сетку с шагом 0,01°×0,01°. Для горных районов применяйте высотную поправку, полученную из цифровой модели рельефа SRTM. Сохраняйте результаты в GeoTIFF с геопривязкой в WGS84 и метаданными о методах обработки.

Расчет инсоляции с учетом рельефа и облачности

Для учета рельефа при расчете инсоляции используют цифровые модели высот (ЦМР) с разрешением не менее 30 метров на пиксель. Метод теневого анализа на основе алгоритма *Hillshade* позволяет определить зоны затенения от возвышенностей. Пример: в горных районах с уклоном >15° инсоляция может снижаться на 20–40% в зависимости от азимута склона. Для корректных расчетов необходимы данные о высоте солнца над горизонтом, которые берут из астрономических таблиц (например, *NOAA Solar Calculator*) с шагом 1 час.

Облачность моделируют с помощью спутниковых данных (MODIS, GOES) или наземных метеостанций. Коэффициент прозрачности атмосферы (*Kt*) варьируется от 0.2 (пасмурно) до 0.8 (ясно). Для учета сезонных колебаний используют среднемесячные значения облачности. Пример: в Санкт-Петербурге в декабре *Kt* составляет 0.35, а в июне – 0.55. Данные интегрируют в ГИС-слои с пространственным разрешением 1–5 км.

Комбинированный расчет инсоляции проводят по формуле:

E = E₀ * Kt * cos(θ) * (1 - S),

где E – фактическая инсоляция (Вт/м²), E₀ – солнечная постоянная (1361 Вт/м²), θ – угол падения лучей, S – доля затенения (0–1). Для автоматизации используют инструменты *ArcGIS Solar Radiation* или *QGIS r.sun*. Ниже приведены поправочные коэффициенты для разных типов рельефа:

Для валидации результатов используют наземные пиранометры. Погрешность расчетов без учета облачности достигает 30%, с учетом – 10–15%. Пример: в Альпах расхождение между спутниковыми данными и измерениями на станциях составляет ±12% в летний период. Для повышения точности рекомендуется использовать данные с временным разрешением не менее 1 часа и пространственным – 1 км.
