Корпус процессора скрывает многослойную структуру, сформированную на кремниевой подложке толщиной менее миллиметра. На ней расположены миллионы транзисторов, сгруппированных в вычислительные блоки. Эти элементы работают на частотах, достигших нескольких гигагерц, поэтому точность размещения дорожек и контактных зон критична.

Внутри процессора можно выделить участок, где находятся ядра, область кеш-памяти, контроллеры и вспомогательные схемы. Между ними проходят металлические межсоединения, сформированные в виде тонких линий из меди или алюминия. Их ширина сопоставима с размером отдельных транзисторов, что позволяет передавать сигналы с минимальными задержками.

При разборе темы важно учитывать особенности охлаждения. Под теплораспределительной крышкой размещается слой термоинтерфейса, отвечающий за передачу тепла от кристалла к системе охлаждения. При неверном нанесении термослоя или использовании неподходящего материала температура ядра может вырасти на несколько десятков градусов. Поэтому при выборе процессора и его обслуживании стоит обращать внимание на тип интерфейса и способ крепления крышки.

Строение кристалла и расположение функциональных блоков

Строение кристалла и расположение функциональных блоков

Кристалл создаётся на кремниевой подложке, где транзисторы формируются в результате последовательных литографических этапов. Слои металлизации над ними образуют сеть линий, передающих сигналы между узлами. Количество слоёв может достигать десяти и более, что позволяет размещать плотные схемы без перекрёстных помех.

Вычислительные ядра обычно располагаются в центральной зоне кристалла, чтобы упростить распределение тока и снизить риск локальных перегревов. Рядом размещаются сегменты кеш-памяти, соединённые с ядрами через широкие внутренние шины. Это уменьшает задержки при обращении к данным и снижает вероятность узких мест.

Разметка слоёв полупроводника и пути прохождения сигналов

Разметка слоёв полупроводника и пути прохождения сигналов

Каждый процессор содержит несколько слоёв полупроводниковой структуры, объединённых металлическими трассами. Правильная разметка слоёв определяет скорость передачи сигналов и стабильность работы. Основные слои и их функции:

  • Транзисторный слой: формирует логические элементы и ячейки памяти, толщина активной области 0,05–0,1 мкм.
  • Диэлектрические слои: разделяют проводящие слои и предотвращают короткое замыкание, обычно используются оксид кремния и другие высокоизоляционные материалы.
  • Металлизированные слои: создают горизонтальные и вертикальные соединения между транзисторами, ширина проводников может составлять 30–50 нм в современных чипах.

Пути прохождения сигналов тщательно планируются для минимизации задержек. Рекомендации для понимания компоновки:

  1. Сигналы от ядер к кеш-памяти проходят через широкие внутренние шины для снижения сопротивления.
  2. Контроллеры периферийных интерфейсов соединяются с краевыми контактными площадками, сокращая длину внешних линий.
  3. Сигнальные слои разделяются слоем диэлектрика для предотвращения перекрестных наводок и поддержания целостности данных.

Изучение схем разметки слоёв помогает оценить возможные узкие места и зоны перегрева, что важно при выборе процессора для высоконагруженных задач.

Особенности транзисторных ячеек и их плотность на кристалле

Особенности транзисторных ячеек и их плотность на кристалле

Транзисторные ячейки представляют собой базовые элементы логики процессора, формируемые на кремниевой подложке. В современных чипах размер одного транзистора может составлять 5–7 нм, что позволяет размещать миллиарды элементов на площади всего нескольких квадратных миллиметров.

Плотность транзисторов влияет на производительность и энергопотребление. При увеличении числа ячеек на единицу площади сокращается длина межсоединений, уменьшается задержка сигналов, но растёт тепловыделение. Поэтому расположение ячеек оптимизируют с учётом тепловых зон и нагрузки на отдельные блоки.

Рекомендации для оценки процессора по транзисторной плотности:

  • Сравнивать число транзисторов с площадью кристалла – более высокая плотность обычно указывает на современную архитектуру.
  • Учитывать тип используемых транзисторов: FinFET или GAAFET обеспечивают меньшие утечки и лучшее управление током.
  • При проектировании охлаждения учитывать зоны с наибольшей плотностью транзисторов, так как они создают локальные «горячие точки».

Понимание структуры транзисторных ячеек позволяет прогнозировать производительность процессора и эффективность его охлаждения в реальных условиях эксплуатации.

Понимание структуры транзисторных ячеек позволяет прогнозировать производительность процессора и эффективность его охлаждения в реальных условиях эксплуатации.

Устройство кеш-памяти и её размещение внутри процессора

Устройство кеш-памяти и её размещение внутри процессора

Кеш-память организована в несколько уровней, каждый из которых имеет свои характеристики и расположение относительно ядер процессора. L1 кеш обычно интегрирован в ядро, L2 может обслуживать одно или несколько ядер, а L3 располагается общей шиной для всех ядер. Такая архитектура минимизирует время доступа к данным и уменьшает нагрузку на оперативную память.

Основные параметры кеш-памяти для оценки производительности:

Уровень Объём Скорость Связь с ядрами
L1 32–128 КБ Ближе к ядру, 1–2 такта Каждое ядро имеет собственный кеш
L2 256 КБ–1 МБ 2–4 такта Обслуживает одно или два ядра
L3 2–64 МБ 10–20 тактов Общий для всех ядер

При проектировании и выборе процессора стоит учитывать, что расположение и объём кеш-памяти прямо влияют на скорость обработки данных и энергопотребление. Плотное размещение L1 и L2 снижает задержки, но увеличивает тепловую нагрузку на ядра, поэтому эффективное охлаждение критично для стабильной работы процессора.

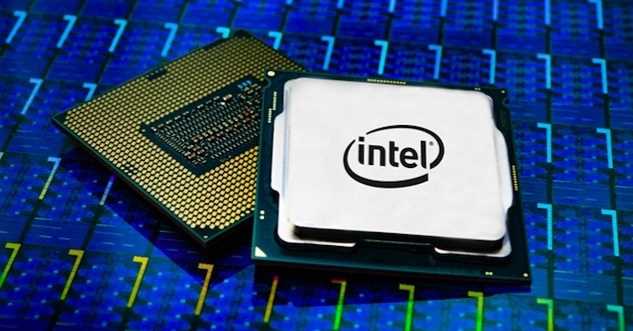

Компоновка контактных площадок и связь с материнской платой

Компоновка контактных площадок и связь с материнской платой

Расположение площадок влияет на стабильность подачи питания и скорость передачи сигналов. Контакты для питания и заземления размещаются равномерно по периметру кристалла, чтобы уменьшить локальные перепады напряжения. Сигнальные контакты группируются ближе к соответствующим блокам, например, к ядрам или кеш-памяти.

Рекомендации при установке и обслуживании процессора:

  • Следить за правильной ориентацией кристалла при посадке в сокет, чтобы избежать короткого замыкания.
  • Использовать термоинтерфейс между кристаллом и кулером для равномерного отвода тепла от контактной зоны.
  • При замене материнской платы проверять совместимость сокета и распределение контактов для сохранения производительности и стабильности.

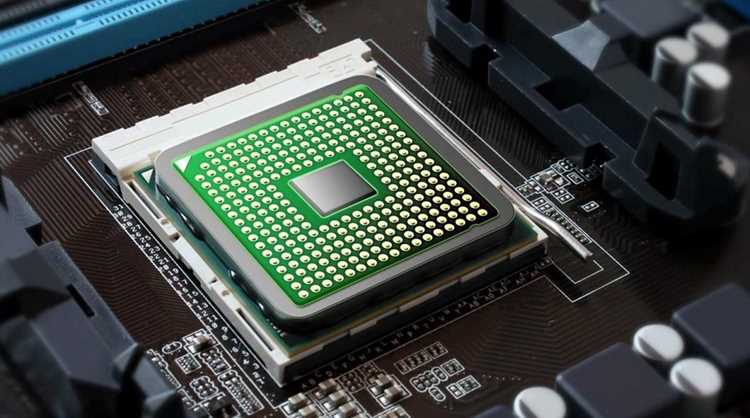

Роль защитных слоёв и их влияние на теплоотвод

Роль защитных слоёв и их влияние на теплоотвод

Защитные слои на кристалле выполняют механическую и электрическую функции. Верхний слой обычно представляет собой керамическое или полимерное покрытие, предотвращающее повреждение транзисторов при монтаже и контакте с охлаждающей системой. Под ним может располагаться слой пассивации, защищающий металл от окисления и коррозии.

Эти слои напрямую влияют на теплоотвод. Толстое или неплотное покрытие увеличивает тепловое сопротивление, что повышает температуру ядра на 5–15 °C. Тонкие высокотеплопроводные покрытия, напротив, обеспечивают более эффективную передачу тепла к теплораспределительной крышке и системе охлаждения.

Рекомендации по оптимизации теплоотвода и обслуживанию процессора:

  • Использовать качественный термоинтерфейс между защитным слоем и кулером, равномерно распределяя пасту или подушку.
  • Избегать механических повреждений крышки и защитных слоёв при установке и транспортировке.
  • При выборе процессора учитывать тип защитного слоя, особенно для высокочастотных и многопроцессорных конфигураций, где тепловые зоны критичны.

Вопрос-ответ:

Что представляет собой кристалл внутри процессора?

Кристалл представляет собой тонкую кремниевую пластину, на которой расположены миллионы транзисторов и соединительных линий. На нём выделяются вычислительные ядра, кеш-память, контроллеры памяти и интерфейсов, а слои диэлектрика разделяют металлические соединения для предотвращения коротких замыканий.

Как расположение блоков внутри кристалла влияет на его работу?

Ядра процессора концентрируются в центральной части кристалла для равномерного распределения тепла и сокращения длины межсоединений. Кеш-память размещается рядом с ядрами для ускорения доступа к данным, а контроллеры памяти и интерфейсов выносятся к краям кристалла, что снижает задержки сигналов и повышает стабильность работы.

Почему плотность транзисторов важна для производительности?

Высокая плотность транзисторов сокращает длину соединений и уменьшает задержки сигналов, что ускоряет обработку данных. Одновременно повышается тепловая нагрузка на кристалл, поэтому необходимо продуманное охлаждение, особенно в процессорах с несколькими миллиардами транзисторов на небольшой площади.

Какая структура кеш-памяти и как она расположена внутри процессора?

Кеш-память разделена на уровни L1, L2 и L3. L1 интегрирована в ядро для быстрого доступа, L2 обслуживает одно или несколько ядер, а L3 является общей для всех ядер. Такое размещение уменьшает время доступа к данным и снижает нагрузку на оперативную память.

Как защитные слои процессора влияют на его работу и охлаждение?

Защитные слои предотвращают механические повреждения и окисление металлов, формируя барьер между кристаллом и внешними воздействиями. Толстые или неплотные покрытия увеличивают тепловое сопротивление, что повышает температуру ядра. Использование высокотеплопроводных материалов и правильная укладка термоинтерфейса обеспечивает равномерный отвод тепла и стабильность работы процессора.

Из чего состоит внутренний кристалл процессора и как это влияет на его работу?

Внутренний кристалл состоит из кремниевой подложки с миллионами транзисторов, соединённых металлическими дорожками. Внутри расположены вычислительные ядра, кеш-память и контроллеры. Компоновка этих блоков влияет на скорость передачи сигналов, распределение тепла и стабильность работы процессора под нагрузкой.

Как защитные слои и термоинтерфейс процессора обеспечивают его стабильность?

Защитные слои предотвращают механические повреждения и окисление металлических соединений. Термоинтерфейс между кристаллом и крышкой улучшает теплоотвод, снижая локальные перегревы. При правильно подобранных материалах и равномерном нанесении температуры внутри кристалла остаются в пределах допустимого диапазона, что повышает надёжность работы.
