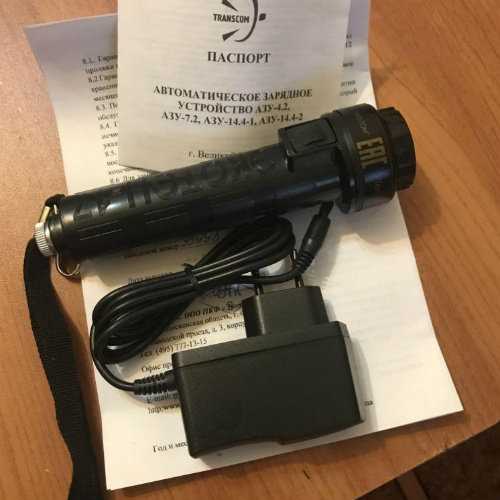

Как разобрать фонарь экотон 17

Фонарь Экотон 17 – компактный аккумуляторный источник света с заявленной мощностью 1200 люмен и временем работы до 4 часов в максимальном режиме. Конструкция включает алюминиевый корпус с анодированным покрытием, линзу из закалённого стекла и герметичные уплотнители класса IP67. Разборка требуется для замены аккумулятора 18650, ремонта кнопки или очистки контактов от окисления.

Перед началом работ отключите фонарь и извлеките аккумулятор. Для доступа к внутренним компонентам потребуются: крестовая отвёртка PH1, пластиковая лопатка для разъединения защёлок и пинцет с антистатическим покрытием. Избегайте использования металлических инструментов – риск повреждения платы управления или светодиода Cree XM-L2.

Ключевые узлы фонаря: головной модуль с линзой, корпус с аккумуляторным отсеком и хвостовая часть с кнопкой. Защёлки расположены в трёх точках по окружности корпуса – их необходимо отжать одновременно, чтобы избежать перекоса. При разборке фиксируйте последовательность снятия деталей: уплотнительное кольцо, отражатель, плата с драйвером.

Особое внимание уделите контактам аккумулятора. Окисление на пружинном контакте снижает ток до 30%, что приводит к нестабильной работе. Для очистки используйте изопропиловый спирт 99% и безворсовую салфетку. Не применяйте абразивы – они нарушают защитное покрытие контактных площадок.

Необходимые инструменты и подготовка рабочего места

Для разборки фонаря Экотон 17 потребуется минимальный набор инструментов, но каждый из них должен соответствовать специфике конструкции. Основной инструмент – крестовая отвёртка PH1 с магнитным наконечником, так как винты корпуса имеют мелкий шаг резьбы и легко теряются. Дополнительно понадобятся плоскогубцы с узкими губками для извлечения пружинных контактов и пластиковая лопатка (или медиатор) для аккуратного разделения пластиковых защёлок без повреждения корпуса. Избегайте металлических отвёрток с плоским шлицем – они могут сорвать пазы на винтах или повредить пластик.

Рабочее место должно быть организовано с учётом мелких деталей и электроники. Используйте антистатический коврик или лист плотной бумаги с разметкой для раскладки компонентов: винты сортируйте по размеру в отдельные ёмкости (например, в крышки от пластиковых бутылок), а электронные платы кладите на мягкую подложку – поролон или ткань. Освещение должно быть направленным, без теней: настольная лампа с регулируемым штативом или светодиодный светильник с холодным светом (4000–5000 К) позволят рассмотреть маркировку на микросхемах и мелкие зазоры в конструкции.

Перед началом работ отключите фонарь и извлеките аккумулятор – даже в выключенном состоянии остаточный заряд может вызвать короткое замыкание при случайном касании контактов. Если фонарь долго находился на холоде, дайте ему прогреться до комнатной температуры: конденсат на плате приведёт к окислению дорожек. Для проверки целостности электронных компонентов используйте мультиметр в режиме прозвонки (200 Ом) – это позволит оперативно выявить обрывы в цепи без разборки схемы.

Снятие передней линзы и проверка уплотнительного кольца

Перед началом работ убедитесь, что фонарь отключен и аккумулятор извлечен. Линза удерживается резьбовым кольцом с шагом 0,75 мм – для её снятия потребуется ключ на 42 мм или регулируемый гаечный ключ с узкими губками. Зафиксируйте корпус фонаря в тисках через мягкие прокладки, чтобы избежать деформации алюминиевого сплава. Вращайте кольцо против часовой стрелки, прилагая усилие не более 12 Н·м – превышение момента затяжки может сорвать резьбу.

После откручивания кольца линза извлекается свободно, но если она прилипла из-за старого герметика, аккуратно подденьте её пластиковой лопаткой по периметру. Избегайте металлических инструментов – они царапают оптическое покрытие. Осмотрите уплотнительное кольцо из силикона или EPDM: трещины, потеря эластичности или деформация свыше 0,3 мм указывают на необходимость замены. Стандартный размер кольца – 45×2 мм, артикул производителя 17-OP-02.

Проверьте посадочное место кольца на корпусе: остатки герметика удалите безворсовой салфеткой, смоченной в изопропиловом спирте. Не используйте ацетон – он разрушает полимерные уплотнители. Нанесите тонкий слой силиконовой смазки (например, Dow Corning 4) на новое кольцо перед установкой. Это снизит трение и предотвратит прилипание при последующих разборках.

При сборке сначала установите линзу, затем уплотнительное кольцо в канавку корпуса. Затягивайте резьбовое кольцо по часовой стрелке с моментом 8–10 Н·м, контролируя равномерность прилегания. Перекос вызывает неравномерное распределение нагрузки и приводит к протечкам. После затяжки проверьте герметичность, погрузив фонарь в воду на 30 секунд – пузырьки воздуха укажут на неисправность.

Если фонарь эксплуатируется в экстремальных условиях (температуры ниже -20°C или выше +50°C), замените стандартное кольцо на термостойкое из фторкаучука (FKM). Такие уплотнители сохраняют эластичность в диапазоне -40…+200°C и устойчивы к маслам, топливу. Артикул для заказа: 17-OP-02-FKM.

Отсоединение аккумуляторного блока от корпуса фонаря

Перед началом отсоединения убедитесь, что фонарь выключен и отключен от зарядного устройства. Аккумуляторный блок в Экотон 17 фиксируется двумя винтами под крестовую отвертку PH1, расположенными на задней крышке корпуса. Открутите их против часовой стрелки, удерживая корпус одной рукой, чтобы избежать случайного падения блока. Винты часто имеют антикоррозийное покрытие – не прилагайте чрезмерных усилий, чтобы не сорвать шлицы.

После снятия винтов аккуратно подденьте крышку пластиковой лопаткой или тонкой отверткой в области стыка с корпусом. Избегайте использования металлических инструментов – это может повредить пластиковые защелки или уплотнительную резинку. Блок соединен с основной платой гибким шлейфом шириной 8 мм с разъемом типа JST 2.0 мм. Шлейф зафиксирован защелкой – приподнимите ее большим пальцем, прежде чем тянуть шлейф на себя.

Если аккумулятор приклеен к корпусу двухсторонним скотчем, прогрейте место соединения феном при температуре 60–70°C в течение 30 секунд. Это размягчит клей и облегчит отделение блока без повреждения контактов. При обратной сборке замените скотч на новый, чтобы обеспечить надежную фиксацию – стандартная ширина ленты для Экотон 17 составляет 12 мм.

Перед полным извлечением блока проверьте наличие дополнительных креплений: в некоторых партиях фонарей используется пружинный контакт на дне корпуса. В таком случае слегка наклоните блок на 15–20° при извлечении, чтобы избежать деформации контакта. Храните аккумулятор отдельно от металлических предметов – литий-ионные элементы чувствительны к коротким замыканиям.

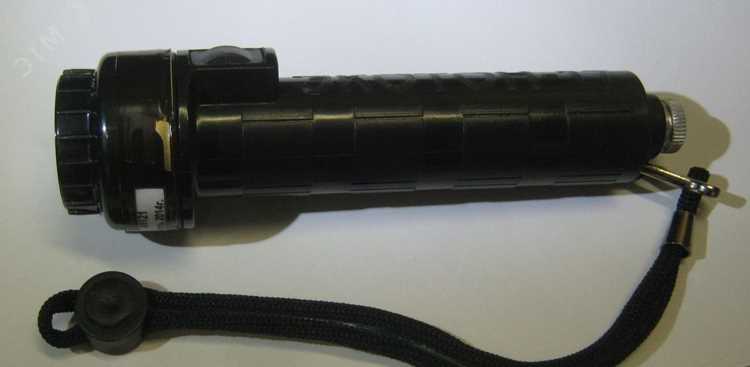

Демонтаж платы управления и светодиодного модуля

Плата крепится к корпусу через три контактные площадки: две по бокам на защёлках и одна центральная на винте M2 с потайной головкой. Сначала отогните пластиковые защёлки тонкой отвёрткой, вставив её в паз между платой и корпусом под углом 15–20 градусов. Избегайте резких движений – защёлки изготовлены из хрупкого поликарбоната и ломаются при чрезмерном усилии.

После освобождения защёлок отсоедините шлейф светодиодного модуля, потянув его строго перпендикулярно плате за чёрный фиксатор разъёма. Не дёргайте за провода – контакты шлейфа шириной 8 мм имеют шаг 0,5 мм и легко повреждаются. Если фиксатор не поддаётся, прогрейте его паяльным феном при 120°C в течение 5 секунд для размягчения клея.

Центральный винт M2 удерживает плату через металлическую скобу – открутите его шестигранным ключом на 1,5 мм. Скоба часто прилипает к плате из-за термопасты: подденьте её пинцетом с плоскими губками, начиная с угла, где зазор максимален. Остатки термопасты удалите изопропиловым спиртом (концентрация ≥90%) и безворсовой салфеткой.

Светодиодный модуль закреплён на алюминиевом радиаторе двумя винтами M2,5 с пружинными шайбами. Открутите их против часовой стрелки, удерживая модуль за края – не касайтесь оптики и кристаллов светодиодов. Если винты не поддаются, нанесите на резьбу каплю WD-40 и выждите 2 минуты. После демонтажа проверьте состояние термопрокладки: при наличии разрывов или высохшей пасты замените её на аналог с теплопроводностью ≥3 Вт/(м·К).

Отпаяйте провода питания светодиодного модуля от платы управления, используя паяльник мощностью 40 Вт с тонким жалом (диаметр 1 мм). Температура жала не должна превышать 320°C – перегрев приведёт к отслоению дорожек на плате. Зафиксируйте провода пинцетом, чтобы избежать натяжения при пайке. Маркируйте провода перед отпайкой: красный – анод (+), чёрный – катод (–), белый – сигнальный (если присутствует).

Для повторной сборки нанесите на термопрокладку светодиодного модуля тонкий слой термопасты Arctic MX-6 или аналога, распределив её шпателем из нержавеющей стали. Затягивайте винты крест-накрест с усилием 0,3 Н·м – превышение момента приведёт к деформации радиатора и ухудшению теплоотвода. Перед установкой платы проверьте целостность контактных площадок мультиметром в режиме прозвонки (сопротивление ≤1 Ом).

Чистка контактов и проверка состояния проводки

Проверьте пайку проводов к плате и клеммам аккумулятора. Холодные пайки (тусклые, неровные соединения) часто становятся причиной нестабильной работы фонаря. Прогрейте паяльником (температура 300–350°C) проблемные участки, добавив припой ПОС-61 с флюсом на основе канифоли. Избегайте перегрева – время контакта жала с платой не должно превышать 3 секунды. После пайки удалите остатки флюса спиртом.

Проводка фонаря Экотон 17 выполнена из многожильного медного провода сечением 0,5–0,75 мм². Осмотрите изоляцию на предмет трещин, оплавлений или истирания – особенно в местах изгиба у выключателя и разъёмов. Повреждённые участки обмотайте термоусадочной трубкой (диаметр 2–3 мм) или изолентой на основе ПВХ. При обрыве жил восстановите соединение скруткой с последующей пайкой и изоляцией.

Прозвоните цепи мультиметром в режиме проверки сопротивления (200 Ом). Сопротивление между контактами аккумулятора и платой не должно превышать 0,5 Ом. Повышенное значение указывает на плохой контакт или обрыв провода. Проверьте также переходное сопротивление выключателя – в замкнутом состоянии оно должно быть близко к нулю. При обнаружении неисправности замените выключатель или перепаяйте его контакты.

После чистки и проверки нанесите на контактные площадки тонкий слой токопроводящей смазки (например, Kontakt 60 или Molykote 55). Это предотвратит повторное окисление и улучшит электрический контакт. Соберите фонарь в обратном порядке, убедившись, что провода не пережаты корпусом и не касаются движущихся частей. Перед установкой аккумулятора проверьте работоспособность фонаря на всех режимах.

Сборка фонаря после обслуживания в обратном порядке

Перед началом сборки убедитесь, что все детали фонаря Экотон 17 сухие и очищены от остатков смазки или загрязнений. Особое внимание уделите резьбовым соединениям – на них не должно быть абразивных частиц, способных повредить уплотнительные кольца.

Установите отражатель на светодиодный модуль, совместив выступы на корпусе модуля с пазами отражателя. Проверьте плотность посадки – отражатель должен сидеть без люфта, иначе световой поток будет рассеиваться неравномерно.

Вставьте собранный модуль в передний корпус фонаря. Закрутите его по часовой стрелке до упора, но не прилагайте чрезмерных усилий – резьба пластиковая и может сорваться. Для герметичности нанесите на резьбу тонкий слой силиконовой смазки, если уплотнительное кольцо было снято.

Разместите линзу в переднем корпусе, ориентируя её плоской стороной к светодиоду. Убедитесь, что линза лежит ровно, без перекосов, иначе фокусировка луча нарушится. Закрепите её кольцом с резьбой, затягивая до момента, когда линза перестанет вращаться.

Вставьте аккумулятор в корпус, соблюдая полярность: плюсовой контакт батареи должен совпадать с контактной пружиной внутри фонаря. Если аккумулятор съёмный, проверьте надёжность фиксации защёлки – при тряске батарея не должна выпадать.

Установите заднюю крышку, совместив выступы на ней с пазами корпуса. Закрутите её против часовой стрелки до щелчка, сигнализирующего о срабатывании блокировки. Не перетягивайте – достаточно лёгкого усилия, чтобы крышка не отвинчивалась самопроизвольно.

Проверьте работоспособность фонаря, включив его на короткое время. Обратите внимание на:

• равномерность свечения без мерцания;
• отсутствие посторонних шумов при работе;
• герметичность корпуса – на поверхности не должно выступать влаги.

Если фонарь не включается, разберите его повторно и проверьте:

1. контакт между аккумулятором и платой;
2. целостность проводов (при наличии);
3. правильность установки уплотнительных колец.

После устранения неисправности повторите сборку.

Типичные ошибки при разборке и способы их избежать

Первая распространённая ошибка – чрезмерное усилие при откручивании резьбовых соединений. Корпус фонаря Экотон 17 выполнен из анодированного алюминия, который, несмотря на прочность, может деформироваться при приложении силы свыше 3 Н·м. Используйте динамометрический ключ или ограничивайте усилие руками, вращая корпус против часовой стрелки с постепенным наращиванием давления. Если резьба не поддаётся, нанесите каплю проникающей смазки (например, WD-40) и подождите 10–15 минут.

Игнорирование последовательности разборки приводит к повреждению уплотнительных колец. В фонаре Экотон 17 сначала снимается головная часть с линзой, затем – задняя крышка с аккумуляторным отсеком. Пропуск шага или попытка вытащить модуль светодиода до отсоединения платы управления грозит обрывом проводов сечением 0,25 мм². Перед началом работы изучите схему расположения элементов в документации или на форумах, посвящённых этому фонарю.

Неправильное хранение мелких деталей – ещё одна частая проблема. Винты M2,5 и уплотнительные кольца диаметром 12 мм легко теряются, если их не складывать в магнитный лоток или отдельные контейнеры. Особое внимание уделите резиновым прокладкам: их нельзя оставлять на открытом воздухе дольше 30 минут, иначе они начнут высыхать и терять эластичность. Для временного хранения используйте герметичные пакеты с силикагелем.

Использование неподходящих инструментов – причина царапин на корпусе и срыва шлицов винтов. Для разборки потребуются отвёртки с шестигранными битами 1,5 мм и 2 мм, а также пластиковые лопатки для отделения защёлок без повреждения пластиковых направляющих. Металлические инструменты оставляют следы на анодированной поверхности, которые ухудшают коррозионную стойкость. Если шлиц сорван, высверлите винт сверлом 1,8 мм и замените его на новый с резьбой M2,5.

Последняя ошибка – сборка без проверки герметичности. Уплотнительные кольца фонаря Экотон 17 рассчитаны на давление до 1 атм, но при неправильной установке (перекручивание, замятие) они не обеспечивают водонепроницаемость. После сборки нанесите на резьбу тонкий слой силиконовой смазки и проверьте герметичность, погрузив фонарь в воду на 5 минут на глубину 30 см. Пузырьки воздуха укажут на негерметичные участки.

Вопрос-ответ:

Можно ли разобрать фонарь Экотон 17 без специальных инструментов?

Да, в большинстве случаев фонарь «Экотон 17» можно разобрать с помощью обычных инструментов, которые найдутся дома. Например, для откручивания корпуса подойдёт крестовая отвёртка среднего размера, а для снятия уплотнительных колец — тонкая плоская отвёртка или пластиковая лопатка, чтобы не повредить резьбу. Однако если фонарь долго не обслуживался, резьба может быть закисшей, и тогда потребуется проникающая смазка (например, WD-40) или лёгкое постукивание резиновым молотком. Главное — не прилагать чрезмерных усилий, чтобы не сорвать шлицы или не деформировать корпус. Если вы впервые разбираете подобный фонарь, лучше действовать аккуратно и сверяться с пошаговой инструкцией, чтобы не пропустить мелкие детали, вроде пружинок или контактных пластин.

Как правильно отсоединить аккумулятор от платы в фонаре Экотон 17?

Отсоединение аккумулятора — один из самых ответственных этапов, так как неправильные действия могут повредить контакты или саму плату. Сначала убедитесь, что фонарь выключен и отсоединён от зарядного устройства. Затем, после снятия корпуса, найдите место крепления аккумулятора: обычно это либо припаянные провода, либо разъём с фиксатором. Если провода припаяны, их нужно аккуратно отпаять паяльником с тонким жалом, предварительно зафиксировав плату, чтобы не повредить дорожки. Если используется разъём, сначала отогните фиксатор (если он есть) и только потом тяните аккумулятор на себя, избегая резких движений. Важно не перепутать полярность при обратной сборке — на плате и аккумуляторе обычно есть маркировка «+» и «–». Если провода короткие, можно временно закрепить аккумулятор скотчем, чтобы он не мешал дальнейшей разборке.

Что делать, если при разборке фонаря сломалась кнопка включения?

Поломка кнопки — распространённая проблема, особенно если она часто использовалась или была подвержена механическим нагрузкам. Если кнопка треснула или отломилась, её можно заменить на аналогичную. Для этого сначала определите тип кнопки: она может быть механической (с пружинным механизмом) или тактовой (с мембраной). В первом случае потребуется найти кнопку с такими же габаритами и высотой хода, во втором — мембранную плёнку с контактными площадками. Размеры кнопки можно измерить штангенциркулем или подобрать по маркировке на корпусе. Если кнопка просто залипла, попробуйте промыть её спиртом и просушить — иногда это помогает восстановить работоспособность. При замене важно не повредить контакты на плате: припаивайте новую кнопку аккуратно, соблюдая полярность, или используйте специальный клей для фиксации, если кнопка крепится на защёлках.

Как очистить отражатель фонаря Экотон 17, если на нём появились пятна или помутнения?

Отражатель фонаря — это ключевой элемент, отвечающий за равномерное распределение света, поэтому его чистота напрямую влияет на яркость и дальность свечения. Если на отражателе появились пятна или помутнения, сначала попробуйте протереть его мягкой тканью без ворса, смоченной в мыльном растворе или спирте. Избегайте абразивных средств (например, порошков или жёстких губок), так как они могут поцарапать зеркальное покрытие. Если загрязнения въевшиеся, можно использовать ватные палочки, смоченные в спирте, для точечной очистки труднодоступных мест. После очистки обязательно просушите отражатель, чтобы не осталось разводов. Если покрытие сильно повреждено (например, поцарапано или облезло), лучше заменить отражатель целиком — найти аналог можно в магазинах запчастей для фонарей или на специализированных форумах. При установке нового отражателя следите, чтобы он был правильно отцентрован относительно светодиода, иначе световой пучок будет искажён.
