Модуляция пламени в газовом котле что это такое

Модуляция пламени – это технология, позволяющая газовому котлу автоматически изменять интенсивность горения в зависимости от текущей потребности в тепле. В современных системах отопления коэффициент модуляции может достигать 10:1, что обеспечивает точное регулирование мощности от минимального значения 20–25% до полной номинальной нагрузки.

Принцип работы основан на взаимодействии датчиков температуры и давления с электронным блоком управления котла. При падении температуры теплоносителя ниже заданной нормы, контроллер увеличивает подачу газа и усиливает подачу воздуха, повышая интенсивность пламени. При достижении заданного значения теплоносителя мощность снижается, предотвращая перегрев и экономя топливо.

Ключевым элементом является газовый клапан с плавной регулировкой потока. Он позволяет изменять количество топлива с точностью до 1–2%, что минимизирует колебания температуры и снижает нагрузку на теплообменник. Для поддержания стабильного пламени используется модулирующий вентилятор, который синхронизируется с подачей газа.

Эффективная эксплуатация котла с модуляцией пламени требует регулярной проверки датчиков температуры, давления и работы клапана. Рекомендуется раз в год проводить техническое обслуживание для очистки форсунок и проверки герметичности соединений. Соблюдение этих мер обеспечивает стабильную работу системы и экономию до 15–20% расхода газа по сравнению с котлами с двухступенчатым горением.

Использование модуляции пламени особенно важно в домах с низкими теплопотерями, где постоянная работа на максимальной мощности приводит к частым включениям и остановкам. Плавное регулирование позволяет поддерживать комфортную температуру без скачков и снижает износ оборудования.

Модуляция пламени в газовом котле: принципы работы

Модуляция пламени позволяет газовому котлу автоматически изменять интенсивность горения в зависимости от текущей тепловой нагрузки. Основной принцип работы основан на плавном регулировании подачи газа и подачи воздуха к горелке, что обеспечивает стабильное горение и минимизирует энергозатраты.

Ключевые элементы модуляции:

• Газовый клапан с регулируемой пропускной способностью, который изменяет подачу газа от минимального до максимального значения;
• Датчики температуры теплоносителя и окружающей среды, передающие данные в контроллер котла;
• Контроллер с алгоритмом пропорционально-интегрально-дифференциального регулирования (ПИД), который рассчитывает необходимую мощность горелки;
• Воздушная заслонка или вентилятор, обеспечивающие оптимальное соотношение воздуха и газа.

Принцип работы заключается в следующем:

1. Контроллер получает сигнал от датчика температуры о текущем тепловом потреблении;
2. На основе заданной температуры и текущей температуры теплоносителя контроллер определяет необходимую мощность горелки;
3. Газовый клапан открывается на соответствующий угол, изменяя поток газа, а воздушная заслонка корректирует поток воздуха для поддержания оптимального соотношения;
4. Пламя изменяет свою длину и интенсивность, поддерживая стабильное и эффективное горение без резких включений и выключений.

Рекомендации по эксплуатации котлов с модуляцией пламени:

• Регулярно проверять работу датчиков температуры для точной регулировки мощности;
• Следить за чистотой газовой форсунки и горелки, чтобы исключить неравномерное горение;
• Периодически тестировать диапазон модуляции, чтобы убедиться, что котел корректно снижает мощность до минимального значения без гашения пламени;
• Обеспечивать достаточный приток воздуха и чистоту вентиляционных каналов, так как недостаток кислорода снижает эффективность модуляции.

Эффективная модуляция пламени позволяет экономить до 15–25% газа по сравнению с традиционными двухступенчатыми горелками и обеспечивает стабильное поддержание температуры без колебаний.

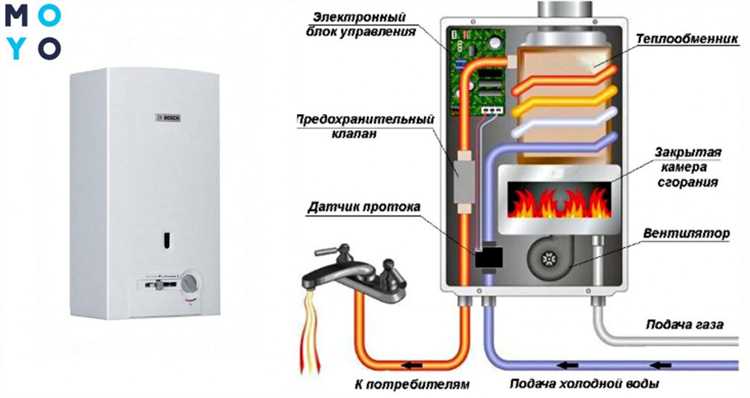

Как датчик пламени регулирует подачу газа

Датчик пламени в газовом котле фиксирует наличие или отсутствие горения через измерение ионизационного тока или оптическое считывание свечения пламени. При нормальном горении сигнал датчика передается на контроллер, который поддерживает открытую газовую линию и регулирует скорость подачи газа в зависимости от требуемой мощности котла.

Если датчик фиксирует ослабление пламени или его исчезновение, контроллер немедленно перекрывает газ, предотвращая возможное накопление топлива. При модуляции пламени система использует постоянное считывание датчика для точной настройки давления и объема газа, что позволяет изменять интенсивность горения без прерывания работы котла.

Для корректной работы датчика важно поддерживать чистоту электрических контактов и оптических элементов. Загрязнение снижает чувствительность, увеличивая риск ложного срабатывания и нарушений модуляции. Оптимальная интерпретация сигнала датчика предполагает учет температуры теплообменника и изменения давления в газовой магистрали для стабильного и экономичного горения.

Современные котлы используют цифровые датчики с обратной связью, позволяющие изменять подачу газа с шагом менее 1%, что повышает эффективность и уменьшает выбросы. При обслуживании необходимо проверять амплитуду и стабильность сигнала датчика, корректируя настройки контроллера для поддержания точной модуляции пламени.

Роль модуляционного клапана в изменении мощности горелки

Модуляционный клапан управляет подачей газа в горелку с точностью до 1–2%, обеспечивая плавное изменение мощности от минимального до максимального уровня. При повышении температуры теплоносителя клапан постепенно увеличивает поток газа, предотвращая резкие скачки давления и образования несгоревших газов.

Для оптимальной работы клапан должен обеспечивать диапазон модуляции не менее 10–100% мощности горелки. Низкая модуляция приводит к частым включениям и выключениям котла, увеличивая износ запальной системы и термопары, а высокая – обеспечивает стабильный нагрев и экономию топлива до 15% по сравнению с традиционной двухступенчатой горелкой.

Регулярная проверка герметичности и чистоты модуляционного клапана снижает риск закоксовывания и задержки реагирования на изменение нагрузки. Рекомендуется проверять калибровку клапана каждые 12 месяцев и проводить диагностику отклонения мощности горелки на каждом техническом обслуживании.

Совместная работа клапана с датчиками температуры и давления обеспечивает точное соответствие подачи газа текущей тепловой нагрузке. При нарушении синхронизации возможны колебания пламени, снижение КПД до 5–7% и повышение выбросов оксидов азота.

Выбор модуляционного клапана следует осуществлять с учетом максимальной производительности горелки и требуемого диапазона регулирования. Предпочтительны клапаны с электронным управлением и функцией самокалибровки, которые минимизируют время отклика и обеспечивают стабильное горение при изменении внешней температуры и давления газа.

Влияние температуры воды на скорость модуляции

Скорость модуляции пламени в газовом котле напрямую зависит от температуры воды в системе отопления. При повышении температуры на 5–10 °C выше заданного уровня, блок управления уменьшает подачу газа на 15–20 %, чтобы избежать перегрева теплоносителя. Наоборот, при снижении температуры на аналогичное значение скорость модуляции увеличивается, достигая максимального расхода газа в течение 30–40 секунд до выхода на стабильный режим.

Оптимальная температура подачи для большинства бытовых котлов находится в диапазоне 55–65 °C. В этом диапазоне модуляция реагирует плавно, поддерживая разницу между фактической и заданной температурой не более 2 °C. Если температура воды превышает 70 °C, скорость модуляции падает до минимальной мощности, что снижает КПД и увеличивает риск образования накипи.

Для котлов с погодозависимым управлением рекомендуется программировать кривую модуляции с учетом наружной температуры. При падении наружной температуры на 10 °C скорость модуляции должна увеличиваться на 10–15 %, чтобы сохранить стабильное отопление без перегрева системы. Использование датчиков температуры обратки позволяет корректировать скорость пламени с точностью до ±0,5 °C.

Практическая рекомендация: для снижения цикличности включений котла поддерживать температуру воды на 2–3 °C выше минимальной комфортной. Это уменьшает резкие скачки скорости модуляции и продлевает срок службы газового клапана и горелки.

Алгоритмы управления котлом при частичной нагрузке

Непрерывная модуляция работает по принципу пропорционально-интегрально-дифференциального (ПИД) регулирования. Датчик температуры на обратной линии передает данные контроллеру каждые 1–2 секунды. Контроллер сравнивает текущую температуру с заданной и корректирует положение газового клапана, изменяя подачу топлива. Оптимальный коэффициент пропорциональности обычно выбирается в диапазоне 0,3–0,6, интегральная составляющая 0,01–0,05, дифференциальная 0,05–0,1, в зависимости от объема теплоносителя и инерционности теплообменника.

Для предотвращения частого включения и выключения горелки используется алгоритм минимального времени горения. Он ограничивает минимальный цикл горения 30–60 секунд, что снижает износ газового клапана и электроники. При резких колебаниях нагрузки применяется прогнозирующее управление на основе анализа расхода теплоносителя, что позволяет заблаговременно поднимать или снижать мощность котла на 10–15% от текущей нагрузки.

Дополнительно внедряются алгоритмы адаптивной модуляции, которые подстраивают ПИД-параметры в зависимости от внешней температуры и динамики теплопотребления. Например, при падении наружной температуры на 5°С котел увеличивает мощность на 8–12%, обеспечивая стабильность температуры теплоносителя без резких перепадов.

Для проверки эффективности работы при частичной нагрузке рекомендуется фиксировать температуру подачи и обратки, частоту срабатывания клапана и расход газа. Цель – поддержание отклонения температуры не более ±1°С при изменении нагрузки до 30% от номинальной.

Сигналы термостата и их влияние на пламя

Основные типы сигналов термостата:

• Цифровой сигнал включения/выключения (ON/OFF): активирует котел при падении температуры ниже заданной и полностью выключает при достижении заданного значения. Пламя в этом режиме колеблется между минимальным и максимальным уровнем, что может приводить к небольшим скачкам температуры.
• Пропорциональный сигнал (0–10 В или 4–20 мА): позволяет изменять мощность горелки плавно в зависимости от разницы между текущей и заданной температурой. Чем выше разница, тем сильнее пламя, снижая колебания температуры и повышая КПД.
• Широтно-импульсная модуляция (PWM): управляет газовым клапаном через быстрое включение и выключение. Частота и длительность импульсов определяют фактическую интенсивность пламени и позволяют точно поддерживать температуру.

Влияние сигналов на пламя:

1. При цифровом ON/OFF сигнале котел работает с полным открытием клапана, что приводит к резкому увеличению пламени и потенциальной термической нагрузке на теплообменник.
2. Пропорциональные сигналы обеспечивают плавное изменение пламени, минимизируя термический стресс и снижая расход газа на 5–10% по сравнению с классическим включением/выключением.
3. PWM-сигналы обеспечивают точное соответствие мощности пламени требуемой тепловой нагрузке, поддерживая стабильную температуру в диапазоне ±0,5 °C.

Рекомендации по настройке:

• Использовать пропорциональные или PWM-сигналы для котлов с модулируемой горелкой для оптимизации расхода газа.
• Установить минимальный порог пламени, чтобы предотвратить частые включения/выключения при малых теплопотерях.
• Регулярно проверять корректность передачи сигнала от термостата, так как ошибки в напряжении или токе напрямую влияют на стабильность пламени.

Правильная интеграция сигналов термостата с системой модуляции пламени обеспечивает равномерный нагрев, экономию топлива и продлевает срок службы теплообменника.

Причины нестабильной модуляции и методы устранения

Нестабильная модуляция пламени в газовом котле чаще всего связана с нарушением подачи топлива или воздуха. Основные причины включают засорение форсунок, снижение давления газа ниже 18–20 мбар, загрязнение теплообменника, износ газового клапана и неправильную настройку датчиков пламени. Любое отклонение давления газа более чем на 5% от номинального значения вызывает колебания мощности горелки.

Проблемы с подачей воздуха возникают из-за засорения вентилятора, загрязнения датчика давления воздуха или нарушений герметичности воздуховодов. Недостаток кислорода приводит к нестабильному горению, сопровождающемуся дрожанием пламени и резкими скачками температуры теплоносителя.

Для устранения нестабильной модуляции необходимо регулярно проводить очистку форсунок и теплообменника, проверку давления газа и герметичности соединений. Газовый клапан требует диагностики на износ и корректировку калибровки. Датчики пламени и давления воздуха следует очищать от нагара и проверять сигнал на соответствие заводским характеристикам.

Дополнительно рекомендуется оптимизировать систему дымоудаления: проверять работу вентилятора, удалять отложения с воздуховодов и контролировать наличие обратной тяги. В случаях постоянной нестабильности целесообразна замена изношенных компонентов модуляции, включая плату управления и регулятор подачи газа, с последующей настройкой коэффициентов PID-контроля мощности.

Тщательное соблюдение этих мероприятий обеспечивает стабильное поддержание минимальной и максимальной мощности котла, снижает риск прерывания горения и повышает КПД оборудования на 3–5% за счет точной модуляции пламени.

Проверка работы модуляции без разборки котла

Для диагностики модуляции пламени в газовом котле без разборки используют визуальное и инструментальное наблюдение за пламенем. Основной показатель – плавное изменение его длины и интенсивности в зависимости от заданной температуры. Пламя должно корректно уменьшаться при снижении нагрузки и увеличиваться при росте потребления тепла.

Используется встроенный смотровой окошко или камера для наблюдения за горением. При включении котла на минимальную мощность пламя не должно полностью гаснуть, а его высота должна составлять около 30–40% от максимальной. На максимальной нагрузке пламя достигает 80–90% длины горелки.

Для точной проверки применяют цифровой термодатчик или инфракрасный пирометр. Температура на выходе теплообменника при минимальной модуляции обычно находится в диапазоне 45–55 °C, при максимальной – 75–85 °C. Любые резкие перепады температуры или нестабильное пламя указывают на сбой работы модулятора или забитые форсунки.

Дополнительно проверяют корректность работы датчиков температуры и давления: при снижении температуры ниже заданного уровня котел должен автоматически увеличивать пламя, при превышении – снижать. Наличие задержек свыше 5–7 секунд при реакции на изменение нагрузки требует вмешательства специалиста.

Регулярная проверка модуляции без разборки позволяет выявить снижение эффективности горения и предотвратить образование копоти, конденсата и перегрева теплообменника, сохраняя ресурс котла и снижая расход газа.

Вопрос-ответ:

Что такое модуляция пламени в газовом котле?

Модуляция пламени — это способность газового котла изменять силу пламени в зависимости от потребности в тепле. Вместо того чтобы включаться на полную мощность и выключаться, котел регулирует подачу газа и воздуха, поддерживая нужную температуру воды и снижая энергопотери.

Каким образом котел управляет подачей газа для модуляции пламени?

Котел использует специальный клапан и систему датчиков температуры. Когда датчики фиксируют падение температуры воды ниже заданного значения, клапан открывается больше, увеличивая пламя. При достижении нужной температуры клапан частично закрывается, уменьшая пламя. Этот процесс происходит автоматически и непрерывно, позволяя поддерживать стабильный нагрев.

Какие преимущества модуляции пламени перед обычными котлами с включением/выключением?

Основное преимущество — более ровное распределение тепла и меньшие колебания температуры. Такой режим снижает расход газа, уменьшает нагрузку на детали котла и продлевает срок службы оборудования. Кроме того, котел реже включается и выключается, что делает работу тише и снижает риск резких перепадов температуры в системе отопления.

Может ли модулирующий котел работать с разными типами отопительных систем?

Да, такие котлы подходят как для закрытых систем с радиаторами, так и для полов с подогревом. Поскольку модуляция позволяет плавно регулировать температуру, она особенно полезна для систем с большим количеством теплоносителя, где быстрые перепады температуры нежелательны. При правильной настройке котел автоматически подстраивается под конкретные условия отопления.

Что влияет на точность модуляции пламени в газовом котле?

На точность влияют качество датчиков, стабильность подачи газа и воздуха, а также корректная настройка котла под конкретную систему отопления. Если датчики неправильно установлены или загрязнены, котел может поддерживать неправильную температуру. Также важен чистый теплообменник и исправность газового клапана, чтобы регулировка пламени была плавной и точной.
