Обшивка двери на BMW X5 E70 (2006–2013) крепится на 8–12 пластиковых клипсах и двух винтах под декоративными заглушками. Перед началом работ отключите аккумулятор, чтобы избежать срабатывания подушек безопасности в дверях. Подготовьте инструменты: пластиковую лопатку для снятия панелей, отвёртку Torx T20, плоскую отвёртку и магнит для извлечения мелких деталей.
Первым шагом демонтируйте внутреннюю ручку двери. Для этого снимите декоративную накладку, поддев её лопаткой у нижнего края. Под ней скрыт винт Torx T20 – открутите его. Затем аккуратно отсоедините тягу замка от ручки, нажав на фиксатор. Не тяните за провода – они подключены к концевику замка и могут повредиться.
Далее снимите динамик. На моделях с аудиосистемой Harman Kardon он крепится тремя винтами Torx T20. Отсоедините разъём, потянув его на себя. Если динамик не снимается, проверьте наличие дополнительных креплений – на некоторых версиях используется клейкий герметик. В нижней части обшивки отщёлкните клипсы, начиная с угла двери, чтобы избежать перекоса панели.
Последний этап – отсоединение электрических разъёмов. На обшивке расположены коннекторы для стеклоподъёмников, зеркал с подогревом и датчиков. Запомните их расположение – неправильное подключение может вызвать ошибки в бортовом компьютере. Для удобства промаркируйте провода скотчем или сфотографируйте соединения.
Какие инструменты понадобятся для демонтажа обшивки двери
Для снятия обшивки двери на BMW X5 E70 потребуется набор пластиковых монтажных лопаток с разной шириной рабочей части – от 5 до 20 мм. Узкие лопатки (5–8 мм) нужны для отщёлкивания фиксаторов в труднодоступных местах, например, вокруг ручки открывания двери или динамика. Широкие (15–20 мм) используются для отделения панели от металлического каркаса без риска повредить пластик. Избегайте металлических инструментов – они оставляют царапины на обшивке и деформируют крепёжные пистоны.

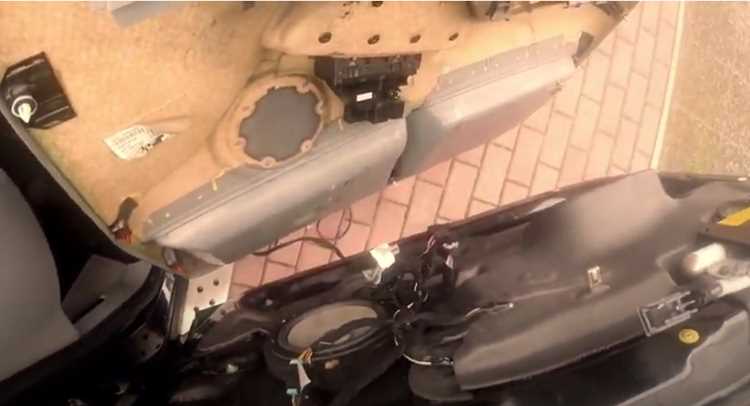

Торкс T20 и T25 – основные биты для откручивания винтов, удерживающих обшивку. Винты расположены в нижней части панели, под декоративными заглушками, а также за ручкой регулировки зеркал и кнопками стеклоподъёмников. В некоторых случаях потребуется удлинитель для трещотки или гибкий держатель бит – доступ к винтам за динамиком часто ограничен. Проверьте наличие скрытых креплений под резиновым уплотнителем стекла: там может быть дополнительный винт под Torx.
Для разъемов с металлическими пружинными замками (например, на моторе стеклоподъемника) нажмите на выступающий язычок и одновременно потяните корпус разъема на себя. Не тяните за провода – это может повредить контакты или изоляцию. Если разъем не поддается, проверьте наличие скрытых защелок или винтов, особенно в местах крепления к дверной карте.
Проводка в дверях E70 часто закреплена пластиковыми хомутами или изолентой. Аккуратно разрежьте их ножницами или кусачками, избегая повреждения изоляции. Запомните расположение каждого жгута: провода динамиков обычно идут отдельно от силовых линий стеклоподъемников. При обратной сборке используйте новые хомуты или стяжки для надежной фиксации.
Разъемы блока управления зеркалами или подогрева стекла имеют сложную конструкцию с несколькими уровнями фиксации. Сначала отсоедините внешний кожух, затем нажмите на внутренние защелки, удерживая корпус разъема параллельно ответной части. Принудительное разъединение приведет к поломке контактов. Если разъем окислен, обработайте его контакты спреем для очистки электрических соединений (например, CRC Contact Cleaner).
После отсоединения всех разъемов проверьте целостность проводов на изгибах и в местах прохода через дверной проем. Часто здесь возникают переломы изоляции или обрывы жил. При обнаружении повреждений используйте термоусадочные трубки или изоленту для восстановления. Не скручивайте провода – это ухудшит контакт и может вызвать нагрев.
Перед подключением разъемов обратно убедитесь, что все контакты чистые и сухие. Вставляйте их до характерного щелчка, проверяя надежность фиксации. Если разъем не встает на место, не применяйте силу – возможно, он перевернут или не совмещен с ответной частью. После сборки проверьте работоспособность всех систем: стеклоподъемников, зеркал, динамиков и подсветки.
Пошаговое снятие пластиковых клипс и крепежных элементов
Начните с идентификации типов крепежа на обшивке двери BMW X5 E70. Основные элементы – пластиковые клипсы (пистоны) диаметром 8–10 мм, расположенные по периметру панели, и металлические винты под крестовую отвёртку (обычно Torx T20 или T25). Клипсы часто скрыты под декоративными заглушками или уплотнителями – аккуратно подденьте их пластиковым монтажным шпателем, начиная с нижнего угла двери. Избегайте использования металлических инструментов: риск повредить лакокрасочное покрытие или сломать фиксаторы.
Для демонтажа клипс используйте специальный съёмник с крючком или тонкую плоскую отвёртку, обёрнутую изолентой. Вставьте инструмент под кромку клипсы и плавно надавите вверх, пока фиксатор не выйдет из посадочного гнезда. На E70 встречаются клипсы двух типов: с центральным штифтом (требует предварительного нажатия) и без него. Если штифт заклинил, прогрейте клипсу строительным феном 10–15 секунд – пластик станет эластичнее.
Металлические винты откручивайте против часовой стрелки, удерживая отвёртку строго перпендикулярно поверхности. На внутренней стороне обшивки часто расположены скрытые крепления за динамиком или ручкой открывания двери – их легко пропустить. После снятия всех видимых элементов потяните обшивку на себя с усилием 5–7 кг, начиная с нижней части: защёлки в верхней зоне более хрупкие и ломаются при неравномерном давлении.
Сломанные клипсы замените новыми (артикул BMW 51418223595 для стандартных пистонов). Перед установкой смажьте посадочные места силиконовой смазкой – это облегчит последующий демонтаж. При сборке вставляйте клипсы вручную до щелчка, затем прижмите обшивку по периметру, проверяя плотность прилегания. Винты затягивайте с моментом 2–3 Н·м, избегая перетяжки: резьба в пластиковых втулках легко срывается.
Как аккуратно отделить обшивку от металлического каркаса двери
Начните с нижнего угла обшивки, где она крепится к каркасу пластиковыми пистонами. Используйте пластиковый клин или специальную лопатку для демонтажа – металлические инструменты могут оставить царапины на пластике или повредить защёлки. Вставьте клин между обшивкой и металлом, аккуратно поддевая пистоны, начиная с тех, что расположены ближе к краю двери. На E70 пистоны часто ломаются, поэтому держите под рукой запасные (артикул BMW 51418221521).
Отсоедините электрические разъёмы динамиков, стеклоподъёмников и зеркал, если они есть. На обшивке двери водителя разъём блока управления стеклоподъёмниками расположен за пластиковой заглушкой в нижней части панели – снимите её, нажав на фиксаторы пальцами. Для остальных дверей разъёмы находятся в верхней части каркаса, под динамиком. Отсоединяйте их, потянув за корпус, а не за провода.
При работе с верхней частью обшивки обратите внимание на скрытые защёлки возле зеркала и ручки открывания двери. Здесь обшивка фиксируется не только пистонами, но и металлическими скобами. Чтобы не сломать их, слегка потяните обшивку на себя, одновременно нажимая на скобы пальцами через технологические отверстия в каркасе. Если скоба не поддаётся, проверьте, не осталось ли неотсоединённых пистонов в этой зоне.
В зоне дверной ручки обшивка крепится на двух винтах под декоративными заглушками. На E70 заглушки чёрного цвета, расположены горизонтально – подденьте их плоской отвёрткой, затем выкрутите винты Torx T20. После этого ручка останется висеть на тросике, который можно отсоединить, сдвинув фиксатор в сторону. Не тяните за тросик – он легко рвётся.
Если обшивка «залипает» на клеевой основе (особенно в местах стыка с уплотнителем), прогрейте её строительным феном до 50–60°C. Тепло размягчит клей, и обшивка отделится легче. Избегайте перегрева – при температуре выше 80°C пластик может деформироваться. После прогрева подденьте обшивку в проблемном месте и медленно оттягивайте, одновременно прижимая пальцами к каркасу, чтобы не порвать материал.
При отделении обшивки от каркаса в зоне динамика действуйте осторожно: динамик крепится к металлу на трёх винтах, а его провода часто приклеены к обшивке скотчем. Сначала открутите винты, затем аккуратно отлепите провода, потянув за изоленту, а не за сами кабели. Если скотч не поддаётся, срежьте его канцелярским ножом, но не царапайте обшивку.
После полного отделения обшивки осмотрите металлический каркас на предмет остатков пистонов или клея. Остатки пистонов удалите плоскогубцами, а клей – спиртовой салфеткой или специальным очистителем для пластика (например, Liqui Moly Kunststoff-Tiefenpfleger). Не используйте растворители на основе ацетона – они разъедают краску каркаса.
Перед обратной установкой проверьте состояние пистонов и скоб. Сломанные пистоны замените новыми, а погнутые скобы выпрямите плоскогубцами. Нанесите на новые пистоны каплю силиконовой смазки – это облегчит их установку и предотвратит скрип при эксплуатации. При сборке сначала защёлкните верхнюю часть обшивки, затем нижнюю, и только после этого затягивайте винты и подключайте разъёмы.
Типичные ошибки при демонтаже и как их избежать
Первая и самая распространённая ошибка – игнорирование последовательности отсоединения креплений. На BMW X5 E70 обшивка двери фиксируется комбинацией пластиковых клипс, винтов под заглушками и скрытых защёлок. Начинающие часто выдёргивают панель с силой, не освободив предварительно верхние крепления у зеркала или нижние фиксаторы у подлокотника. Это приводит к поломке клипс типа «ёлочка» (артикул BMW 51418223596) или трещинам в пластике вокруг динамиков. Перед началом работ сверьтесь с сервисным мануалом: сначала снимаются заглушки (их три – у ручки, подлокотника и регулятора стекла), затем откручиваются Torx T20 винты, и только потом панель аккуратно отщёлкивается от металлического каркаса.
Вторая ошибка – пренебрежение отключением электрики. Обшивка двери E70 содержит проводку к стеклоподъёмникам, зеркалам с подогревом, датчикам и динамикам. При резком снятии панели часто обрываются коннекторы или повреждаются провода, особенно у водительской двери, где жгут проходит через гофру. Перед демонтажем отсоедините клемму аккумулятора и снимите разъёмы с модуля управления стеклоподъёмником (расположен за динамиком). Если проводка застряла, не тяните – сначала ослабьте хомут на гофре и вытащите жгут целиком.
Использование неподходящего инструмента – третья проблема. Для снятия клипс требуется специальная лопатка из нейлона или пластика (например, артикул Hazet 1965-1). Металлические отвёртки оставляют царапины на пластике и деформируют защёлки. Для винтов Torx T20 берите качественную биту с магнитным держателем – стандартные наборы часто срывают шлицы. Если винт не поддаётся, капните WD-40 и подождите 10 минут, прежде чем прикладывать усилие.
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Снятие обшивки без отсоединения тяги замка | Поломка пластикового рычага или деформация металлической тяги | Сначала отщёлкните тягу от ручки замка плоской отвёрткой, затем снимайте панель |
| Использование силиконовой смазки на клипсах | Размягчение пластика, ослабление фиксации после сборки | Очищайте клипсы от грязи сухой тряпкой, при необходимости заменяйте на новые |
| Забытые заглушки после сборки | Попадание влаги и пыли в дверной карман, коррозия винтов | Составьте список всех снятых заглушек и проверьте их установку перед финальной фиксацией панели |
Четвёртая ошибка – неверная оценка состояния клипс. На E70 используются два типа фиксаторов: стандартные клипсы (артикул 51417160715) и усиленные «ёлочки» для зоны подлокотника. После 5–7 лет эксплуатации пластик становится хрупким, и попытка повторного использования сломанных клипс приводит к дребезжанию обшивки. Заменяйте все клипсы при каждом демонтаже – их стоимость не превышает 50 рублей за штуку, а ремонт треснувшей панели обойдётся в 10–15 тысяч.
Пятая проблема – неправильная установка обшивки после ремонта. Часто забывают защёлкнуть нижние фиксаторы у порога или не до конца вставляют верхние клипсы у зеркала. Это приводит к провисанию панели и стукам при езде. После установки проверьте плотность прилегания по всему периметру: обшивка должна сидеть ровно, без зазоров. Если панель «играет», снимите её и установите заново, контролируя каждое крепление.
Шестая ошибка – игнорирование влагозащиты. После снятия обшивки многие не проверяют состояние дренажных отверстий в нижней части двери или повреждают гидроизоляционную плёнку. Это вызывает скопление конденсата, коррозию металла и выход из строя динамиков. Перед сборкой очистите дренажные отверстия проволокой и восстановите плёнку с помощью бутиловой ленты (артикул 3M 08578) или алюминиевого скотча.
Последняя ошибка – спешка при работе с электрикой. При подключении разъёмов стеклоподъёмника или зеркал часто путают полярность или повреждают пины. На модуле управления E70 используется 12-контактный разъём с хрупкими латунными контактами. Перед подключением осмотрите их на предмет окисления и очистите контактной смазкой (например, Kontakt 60). Если после сборки стекло движется рывками или не реагирует на кнопки, первым делом проверьте разъём – 80% проблем связаны с плохим контактом.
Вопрос-ответ:
Нужно ли снимать ручку двери, чтобы добраться до обшивки на БМВ Х5 Е70?
Да, в большинстве случаев ручку двери придётся демонтировать, чтобы полностью снять обшивку. На модели Е70 ручка крепится на скрытых защёлках и винтах, которые расположены под декоративными заглушками. Сначала аккуратно подденьте пластиковую накладку вокруг ручки (лучше использовать пластиковую лопатку, чтобы не поцарапать), затем открутите винты. После этого ручку можно будет отсоединить, получив доступ к креплениям обшивки. Если этого не сделать, обшивка может зацепиться за механизм ручки и повредиться при снятии.
