Рабочий диапазон для Vin зависит от модели Arduino. Например, Arduino Uno допускает 7–12 В, при этом нижняя граница требуется для корректной работы стабилизатора. При подаче меньшего напряжения стабилизатор не обеспечивает номинальные 5 В на выходе, что приводит к сбоям периферии.
Использование Vin оправдано в проектах, где устройство работает без USB-кабеля. При подключении следует учитывать тепловую нагрузку на стабилизатор: чем выше входное напряжение, тем больше тепла выделяется на микросхеме. Это влияет на долговечность платы и качество питания датчиков, поэтому рекомендуется выбирать источник питания с минимальным достаточным уровнем напряжения.
Vin применяют в ситуациях, где требуется обеспечение платы устойчивым входным напряжением без задействования разъёма DC Jack. Контакт соединён с той же цепью, что и разъём питания, но позволяет обходиться без лишних переходников и корпусов.
- Допускается подача напряжения только выше 6,6–7 В, иначе стабилизатор не обеспечит номинальные 5 В на шине.
- При питании через Vin нагрузка на стабилизатор возрастает пропорционально разнице между входным и выходным напряжением, что важно учитывать при использовании датчиков с высоким потреблением.
- Vin не предназначен для подачи стабилизированных 5 В; для этой цели используется контакт 5V.
- Контакт не должен получать питание одновременно с USB, если на плате отсутствует защита от обратного тока.
Использование Vin оправдано в автономных устройствах, где требуется подача питания от батареи или адаптера с напряжением, превышающим 5 В и соответствующим возможностям встроенного стабилизатора.

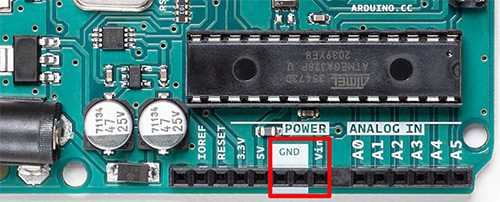

Разница между Vin и разъёмом питания DC Jack
Оба варианта ведут к линейному стабилизатору 5 В, но отличаются уровнем удобства и способом подключения. DC Jack удобен для лабораторных адаптеров, а Vin предпочитают при монтаже в корпусе или при подключении проводов от аккумуляторной сборки.
- DC Jack имеет встроенный диод защиты от переполюсовки; Vin такого элемента не содержит.
- При использовании Vin требуется контролировать полярность и качество соединения проводов.
- DC Jack допускает подключение адаптеров с высоким токовым запасом, что уменьшает просадки напряжения при работе периферии.
- Vin удобен при пайке проводов или использовании клеммных переходников, когда габариты разъёма нежелательны.
- Обе точки питаются через один стабилизатор, поэтому входное напряжение и тепловая нагрузка одинаковы.
Выбор между этими вариантами зависит от формата источника питания и требований к монтажу. При работе со стационарным адаптером обычно применяют DC Jack, а Vin используют, если питание подводится напрямую без штекера.

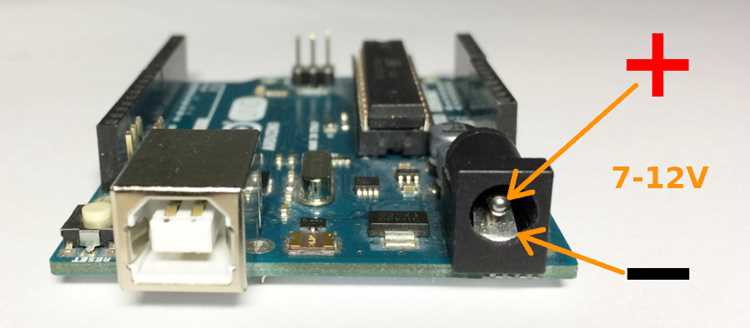

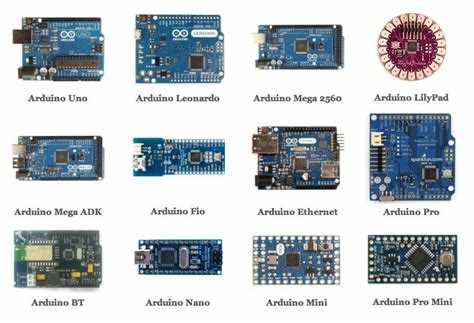

Допустимые диапазоны входного напряжения для Vin
Диапазон входного напряжения зависит от конкретной модели платы. Для Arduino Uno, Nano и Mega производитель указывает интервал 7–12 В, где стабилизатор способен выдавать стабильные 5 В на шине. Нижний порог определяется потерями на линейном стабилизаторе: при значениях ниже 6,6–7 В микроконтроллер и датчики могут работать нестабильно.
Подача напряжения выше 12 В нежелательна из-за роста тепловой нагрузки на стабилизатор. При превышении возможностей рассеивания тепла микросхема перегревается, что ведёт к просадкам выходного напряжения и возможному отключению периферии. На практике безопасным считается уровень 9 В при умеренной нагрузке или 7–8 В при подключении модулей с заметным токовым потреблением.
При использовании аккумуляторов полезно учитывать их реальное напряжение под нагрузкой. Например, литий-ионная сборка 2S даёт от 6,0 до 8,4 В, что подходит для Vin, но требует контроля разряда, чтобы напряжение не опускалось ниже рабочей границы. Свинцовые 12-вольтовые батареи подавать напрямую нежелательно из-за высокого верхнего значения, достигающего 13,8–14,4 В.

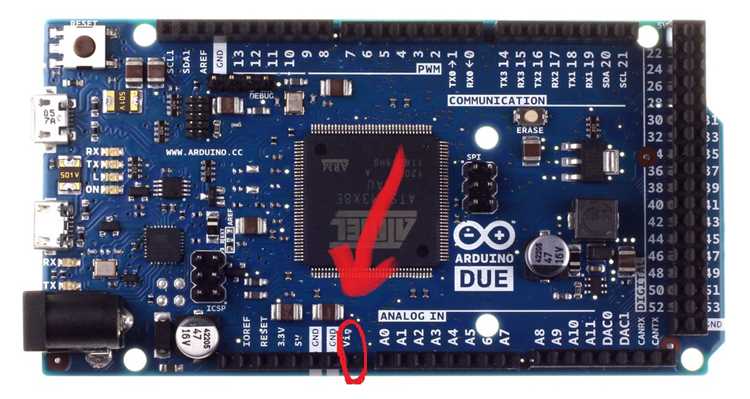

Как работает встроенный линейный стабилизатор при питании через Vin
При подаче напряжения на Vin ток проходит к линейному стабилизатору, который снижает входной уровень до 5 В. Микросхема работает по принципу рассеивания лишнего напряжения в виде тепла. Например, при входных 9 В и токе нагрузки 200 мА стабилизатор сбрасывает 4 В, что приводит к тепловыделению около 0,8 Вт.
Рабочая схема стабилизатора включает защиту от перегрева и ограничение тока. При превышении тепловой мощности стабилизатор снижает выходное напряжение, что отражается на работе датчиков и модулей. Поэтому при питании через Vin рекомендуется выбирать минимально допустимое напряжение, уменьшая нагрев и повышая устойчивость работы шины 5 В.
Номинальные параметры стабилизатора зависят от модели платы. Arduino Uno и Nano используют микросхемы, рассчитанные примерно на 800–1000 мВт рассеивания без радиатора. При подключении периферии с суммарным потреблением выше 300–350 мА запас мощности уменьшается, поэтому предпочтительно подавать 7–8 В, а не 12 В.
Линейный стабилизатор не повышает напряжение и не компенсирует просадки входного источника. Если напряжение на Vin падает ниже рабочей границы, 5-вольтовая шина теряет номинальный уровень. Это важно учитывать при использовании аккумуляторов с выраженным падением напряжения под нагрузкой.

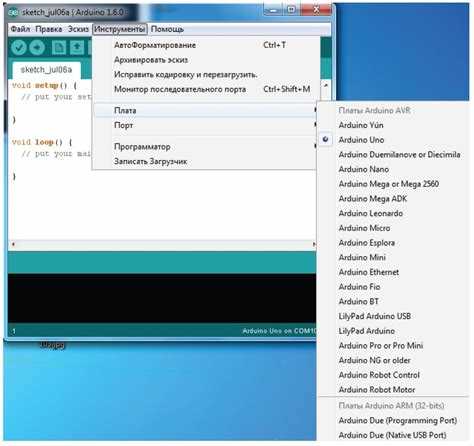

Подключение внешнего блока питания к Vin на практике
Для подачи питания на Vin используют источник постоянного тока с напряжением 7–12 В. Подключение выполняется напрямую к контактам Vin и GND, соблюдая полярность. Нежелательно применять провода малого сечения, поскольку переходное сопротивление приводит к падению напряжения при нагрузке.
Перед подключением адаптера полезно проверить реальное выходное напряжение мультиметром. Некоторые блоки выдают на холостом ходу значения выше номинала, что увеличивает нагрев стабилизатора. Оптимальным считается использование адаптеров на 9 В с токовым запасом от 0,5 А.
При монтаже в корпусе часто применяют винтовые клеммники или пайку проводов к гребёнке. Такой способ снижает вероятность обрыва питания при вибрации. Соединение должно быть надёжным, без люфта и нарушения изоляции.
В проектах с модульными датчиками рекомендуется оценивать суммарный ток потребления. При превышении 300–350 мА имеет смысл снижать входное напряжение до 7–8 В, чтобы уменьшить тепловую нагрузку на стабилизатор.
Типичные ошибки при использовании Vin и их предотвращение
Часто неправильно выбирают источник питания с высоким выходным напряжением, например 12–14 В. Это увеличивает тепловую нагрузку на стабилизатор, вызывая перегрев и снижение напряжения на 5 В. Рекомендуется использовать адаптеры 7–9 В с токовым запасом, соответствующим суммарной нагрузке платы.
Неправильное подключение проводов к Vin и GND без надёжной фиксации также приводит к просадкам и кратковременным отключениям. Для предотвращения используют винтовые клеммники или пайку с изоляцией, исключающей короткое замыкание.
Другой распространённый просчёт – одновременное подключение USB и Vin без защиты от обратного тока. Это может привести к повреждению стабилизатора или USB-порта компьютера. Решение – отключать USB или использовать платы с встроенной схемой защиты.
Не следует подавать питание через Vin для устройств с высоким током нагрузки, превышающим 300–350 мА. В таких случаях лучше применять внешний 5-вольтовый стабилизатор или напрямую к 5V контакту, чтобы избежать перегрева и нестабильной работы платы.

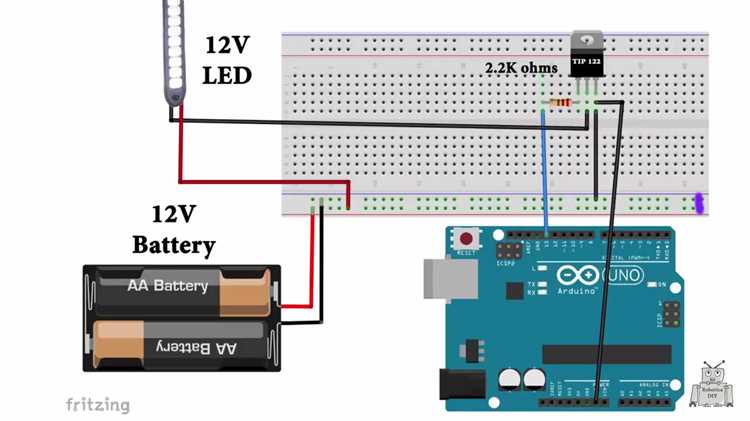

Подача напряжения на Vin в автономных устройствах
В автономных проектах Arduino питается от аккумуляторных сборок или адаптеров постоянного тока через Vin. Для обеспечения стабильных 5 В на шине рекомендуется использовать батареи с суммарным напряжением 7–9 В. Литий-ионные сборки 2S и NiMH батареи подходят для длительной работы без перегрева стабилизатора.
При выборе источника питания учитывают токовую нагрузку всей системы. Если подключены датчики, модули связи или исполнительные устройства, суммарный ток не должен превышать 300–350 мА, иначе стабилизатор перегреется и снизит выходное напряжение.
Для контроля разряда аккумуляторов используют схемы мониторинга напряжения. При падении ниже 6,6–7 В питание через Vin становится нестабильным, что может привести к сбоям в работе микроконтроллера и периферии.
В корпусных устройствах предпочтительно фиксировать проводники к Vin и GND с помощью винтовых клеммников или пайки. Это предотвращает случайные разрывы цепи при вибрации или транспортировке устройства.
Диагностика проблем при нестабильном питании через Vin
Основные параметры для проверки:
| Проблема | Метод диагностики | Рекомендация |
|---|---|---|
| Падение 5V ниже 4,8 В | Измерение напряжения на контактах 5V и GND при работе нагрузки | Увеличить входное напряжение до 7–9 В или уменьшить ток потребления периферии |
| Перезагрузки микроконтроллера | Отслеживание срабатывания встроенного индикатора или Serial-монитор | Проверить качество проводов к Vin, подключить источник с меньшим внутренним сопротивлением |
| Перегрев стабилизатора | Ощупывание корпуса стабилизатора или использование инфракрасного термометра | Снизить входное напряжение, уменьшить нагрузку, при необходимости использовать радиатор |
| Короткие замыкания или неполадки проводки | Визуальный осмотр соединений, тест на сопротивление между Vin и GND | Исправить пайку или закрепить провода через клеммник |
Дополнительно полезно проверить источник питания на стабильность под нагрузкой. Если падения напряжения наблюдаются сразу после подключения модулей, рекомендуется использовать отдельный стабилизатор 5 В для периферии, а Vin оставить для микроконтроллера.
Вопрос-ответ:
Для чего используется вывод Vin на платах Arduino?
Вывод Vin позволяет подавать внешнее напряжение напрямую на плату, минуя USB-порт. Оно поступает на встроенный линейный стабилизатор, который формирует стабильные 5 В для работы микроконтроллера и периферийных модулей. Vin применяют, когда требуется автономное питание от адаптера или аккумуляторной сборки.
Какое напряжение безопасно подавать на Vin?
Для большинства плат Arduino оптимальный диапазон составляет 7–12 В. Напряжение ниже 6,6–7 В может привести к нестабильной работе стабилизатора, а превышение 12 В увеличивает тепловую нагрузку. Практически для автономных устройств рекомендуется использовать 7–9 В с токовым запасом, соответствующим потреблению периферии.
В чем разница между Vin и разъёмом питания DC Jack?
Оба варианта питают плату через один линейный стабилизатор, но отличаются способом подключения. DC Jack рассчитан на стандартный штекер адаптера, имеет защиту от переполюсовки и удобен для лабораторного использования. Vin — это контакт на гребёнке, позволяющий подключать провода напрямую, что удобно в корпусных или компактных сборках, но требует соблюдения полярности и надёжного соединения.
Какие ошибки чаще всего возникают при использовании Vin?
Типичные ошибки включают подачу слишком низкого или слишком высокого напряжения, ненадёжное подключение проводов, одновременное использование USB и Vin без защиты, а также превышение допустимого тока нагрузки. Эти ситуации приводят к нестабильной работе платы, перегреву стабилизатора и сбоям периферии. Исправление заключается в проверке напряжения мультиметром, надёжной фиксации проводов и контроле суммарного тока.
Как проверить стабильность питания через Vin на практике?
Для диагностики измеряют напряжение на контактах 5V и GND под нагрузкой. При падении ниже 4,8 В стабилизатор не обеспечивает нормальный уровень для микроконтроллера. Также проверяют нагрев стабилизатора и качество соединений. Если наблюдаются скачки или перегрев, рекомендуется снизить входное напряжение, уменьшить ток нагрузки или подключить внешнее питание 5 В для периферии.
