Как посмотреть схему бд в ms sql

Изучение структуры базы данных в MS SQL позволяет понять, как устроены таблицы, связи между ними и какие ограничения действуют на данные. Для анализа структуры можно использовать системные представления, такие как INFORMATION_SCHEMA.TABLES и INFORMATION_SCHEMA.COLUMNS, которые предоставляют сведения о названиях таблиц, типах колонок, ограничениях и индексах.

В MS SQL для выявления связей между таблицами важно проверять первичные и внешние ключи, а также анализировать наличие индексов и уникальных ограничений. Это помогает корректно строить запросы и понимать, какие поля участвуют в связях, а какие используются для фильтрации или сортировки данных.

Дополнительно полезно сохранять структуру базы данных в виде скриптов через SQL Server Management Studio. Экспорт схемы в T-SQL упрощает документирование, сравнение версий базы и автоматизацию развертывания на других серверах. Это особенно важно при работе с крупными проектами, где количество таблиц превышает сотни.

Как получить список всех таблиц в базе данных

Для получения списка таблиц в MS SQL можно использовать системное представление INFORMATION_SCHEMA.TABLES. Запрос SELECT TABLE_NAME FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_TYPE = ‘BASE TABLE’ вернёт все пользовательские таблицы текущей базы данных, исключая представления.

Если требуется получить таблицы только определённой схемы, можно добавить фильтр по TABLE_SCHEMA: SELECT TABLE_NAME FROM INFORMATION_SCHEMA.TABLES WHERE TABLE_TYPE = ‘BASE TABLE’ AND TABLE_SCHEMA = ‘dbo’. Такой подход упрощает навигацию в крупных базах.

Для быстрой проверки структуры через SQL Server Management Studio достаточно открыть раздел Databases → Имя базы → Tables. Это позволяет видеть список таблиц и их схемы без написания запросов, но для автоматизации лучше использовать SQL-запросы.

Просмотр колонок и их типов данных в таблице

Для получения информации о колонках и их типах данных в MS SQL используется представление INFORMATION_SCHEMA.COLUMNS. Оно содержит поля COLUMN_NAME, DATA_TYPE, CHARACTER_MAXIMUM_LENGTH, IS_NULLABLE и COLUMN_DEFAULT.

Пример запроса для конкретной таблицы:

SELECT COLUMN_NAME, DATA_TYPE, CHARACTER_MAXIMUM_LENGTH, IS_NULLABLE, COLUMN_DEFAULT
FROM INFORMATION_SCHEMA.COLUMNS
WHERE TABLE_NAME = 'ИмяТаблицы';

Тип данных DATA_TYPE показывает, является ли колонка числовой, текстовой, датой или другим типом. Для строковых колонок CHARACTER_MAXIMUM_LENGTH указывает максимальное количество символов. IS_NULLABLE отражает, допускает ли колонка NULL, а COLUMN_DEFAULT – значение по умолчанию.

Для более детального анализа структуры с указанием идентификаторов типов и ограничений применяют sys.columns в сочетании с sys.types:

SELECT c.name AS ColumnName, t.name AS DataType, c.max_length, c.is_nullable, c.is_identity
FROM sys.columns c
JOIN sys.types t ON c.user_type_id = t.user_type_id
WHERE c.object_id = OBJECT_ID('ИмяТаблицы');

Этот метод показывает внутренние параметры колонок, включая длину в байтах, наличие автоинкремента и точное сопоставление с системным типом данных.

Для быстрого просмотра структуры без написания запросов можно использовать графический интерфейс SSMS: открыть базу, развернуть таблицу и выбрать «Columns». Здесь отображаются имена колонок, типы данных, NULL и идентификаторы по умолчанию.

Определение первичных и внешних ключей таблицы

Для выявления первичных и внешних ключей в MS SQL используют системные представления INFORMATION_SCHEMA.TABLE_CONSTRAINTS и INFORMATION_SCHEMA.KEY_COLUMN_USAGE. Первичный ключ идентифицируется как CONSTRAINT_TYPE = 'PRIMARY KEY', внешний – как CONSTRAINT_TYPE = 'FOREIGN KEY'.

Пример запроса для получения всех ключей таблицы:

SELECT kcu.COLUMN_NAME, tc.CONSTRAINT_NAME, tc.CONSTRAINT_TYPE
FROM INFORMATION_SCHEMA.TABLE_CONSTRAINTS tc
JOIN INFORMATION_SCHEMA.KEY_COLUMN_USAGE kcu
ON tc.CONSTRAINT_NAME = kcu.CONSTRAINT_NAME
WHERE tc.TABLE_NAME = 'ИмяТаблицы';

Результат можно представить в виде таблицы:

Для внешних ключей полезно определить таблицу и колонку, на которую ссылается внешний ключ. Запрос с использованием REFERENTIAL_CONSTRAINTS:

SELECT fk.COLUMN_NAME AS ForeignKeyColumn, pk.TABLE_NAME AS ReferencedTable, pk.COLUMN_NAME AS ReferencedColumn
FROM INFORMATION_SCHEMA.REFERENTIAL_CONSTRAINTS rc
JOIN INFORMATION_SCHEMA.KEY_COLUMN_USAGE fk ON rc.CONSTRAINT_NAME = fk.CONSTRAINT_NAME
JOIN INFORMATION_SCHEMA.KEY_COLUMN_USAGE pk ON rc.UNIQUE_CONSTRAINT_NAME = pk.CONSTRAINT_NAME
WHERE fk.TABLE_NAME = 'ИмяТаблицы';

Для детального анализа структуры и внутренних идентификаторов применяют sys.foreign_keys и sys.key_constraints в сочетании с sys.columns:

SELECT kc.name AS ConstraintName, c.name AS ColumnName, kc.type_desc AS KeyType
FROM sys.key_constraints kc
JOIN sys.index_columns ic ON kc.unique_index_id = ic.index_id AND kc.parent_object_id = ic.object_id
JOIN sys.columns c ON ic.column_id = c.column_id AND c.object_id = kc.parent_object_id
WHERE kc.parent_object_id = OBJECT_ID('ИмяТаблицы');

SSMS также позволяет визуально определить ключи: открыть таблицу, перейти на вкладку «Keys», где отображаются все первичные и внешние ключи с детализацией по колонкам и ссылкам.

Использование системных представлений для изучения структуры

MS SQL предоставляет системные представления sys.tables, sys.columns, sys.types, sys.indexes, sys.key_constraints и sys.foreign_keys для детального анализа структуры базы данных.

Для получения списка всех таблиц используют:

SELECT name, object_id, create_date
FROM sys.tables;

Для изучения колонок таблицы с типами данных и длиной применяют:

SELECT c.name AS ColumnName, t.name AS DataType, c.max_length, c.is_nullable, c.is_identity
FROM sys.columns c
JOIN sys.types t ON c.user_type_id = t.user_type_id
WHERE c.object_id = OBJECT_ID('ИмяТаблицы');

Для анализа ключей и ограничений используют sys.key_constraints и sys.foreign_keys:

SELECT kc.name AS ConstraintName, kc.type_desc AS ConstraintType, c.name AS ColumnName
FROM sys.key_constraints kc
JOIN sys.index_columns ic ON kc.unique_index_id = ic.index_id AND kc.parent_object_id = ic.object_id
JOIN sys.columns c ON ic.column_id = c.column_id AND c.object_id = kc.parent_object_id
WHERE kc.parent_object_id = OBJECT_ID('ИмяТаблицы');

Внешние ключи изучают через sys.foreign_keys и sys.foreign_key_columns:

SELECT fk.name AS ForeignKeyName, c1.name AS ForeignKeyColumn, c2.name AS ReferencedColumn, rt.name AS ReferencedTable
FROM sys.foreign_keys fk
JOIN sys.foreign_key_columns fkc ON fk.object_id = fkc.constraint_object_id
JOIN sys.columns c1 ON fkc.parent_column_id = c1.column_id AND fkc.parent_object_id = c1.object_id
JOIN sys.columns c2 ON fkc.referenced_column_id = c2.column_id AND fkc.referenced_object_id = c2.object_id
JOIN sys.tables rt ON fkc.referenced_object_id = rt.object_id
WHERE fk.parent_object_id = OBJECT_ID('ИмяТаблицы');

Использование этих системных представлений позволяет получать точные данные о структуре таблиц, типах колонок, ключах, индексах и зависимостях без использования сторонних инструментов.

Как посмотреть индексы и их свойства в таблице

Для просмотра индексов таблицы используют системные представления sys.indexes, sys.index_columns и sys.columns. Они позволяют определить имена индексов, типы, уникальность и связанные колонки.

Пример запроса для получения информации по индексам конкретной таблицы:

SELECT i.name AS IndexName, i.type_desc AS IndexType, i.is_unique, c.name AS ColumnName, ic.key_ordinal
FROM sys.indexes i
JOIN sys.index_columns ic ON i.object_id = ic.object_id AND i.index_id = ic.index_id
JOIN sys.columns c ON ic.object_id = c.object_id AND ic.column_id = c.column_id
WHERE i.object_id = OBJECT_ID('ИмяТаблицы')
ORDER BY i.name, ic.key_ordinal;

Поле IndexType показывает, является ли индекс кластерным, некластерным или уникальным. is_unique отражает уникальность. key_ordinal определяет порядок колонок в составных индексах.

Для быстрого анализа можно использовать хранимую процедуру sp_helpindex 'ИмяТаблицы', которая возвращает имена индексов, связанные колонки и описание их свойств.

Дополнительно изучают фильтры и включенные колонки через sys.indexes и sys.index_columns, проверяя поля is_included_column и filter_definition для индексов с условиями и включениями.

Использование этих методов позволяет точно определить структуру индексов, порядок колонок и ограничения на уникальность без применения сторонних инструментов.

Получение информации о триггерах и ограничениях

Для изучения триггеров и ограничений таблицы используют системные представления sys.triggers, sys.foreign_keys, sys.check_constraints и sys.key_constraints.

Пример запроса для получения триггеров таблицы:

SELECT name AS TriggerName, is_disabled, parent_class_desc, type_desc
FROM sys.triggers
WHERE parent_id = OBJECT_ID('ИмяТаблицы');

Список ограничений включает первичные ключи, внешние ключи, уникальные ограничения и проверки. Пример получения:

• Первичные и уникальные ключи:

  SELECT name AS ConstraintName, type_desc AS ConstraintType
FROM sys.key_constraints
WHERE parent_object_id = OBJECT_ID('ИмяТаблицы');

• Внешние ключи:

  SELECT fk.name AS ForeignKeyName, c1.name AS ColumnName, rt.name AS ReferencedTable, c2.name AS ReferencedColumn
FROM sys.foreign_keys fk
JOIN sys.foreign_key_columns fkc ON fk.object_id = fkc.constraint_object_id
JOIN sys.columns c1 ON fkc.parent_column_id = c1.column_id AND fkc.parent_object_id = c1.object_id
JOIN sys.columns c2 ON fkc.referenced_column_id = c2.column_id AND fkc.referenced_object_id = c2.object_id
JOIN sys.tables rt ON fkc.referenced_object_id = rt.object_id
WHERE fk.parent_object_id = OBJECT_ID('ИмяТаблицы');

• Проверки (CHECK):

  SELECT name AS CheckConstraintName, definition AS CheckDefinition
FROM sys.check_constraints
WHERE parent_object_id = OBJECT_ID('ИмяТаблицы');

Использование этих запросов позволяет определить активные и отключённые триггеры, типы ограничений, их колонки и условия, обеспечивая полное понимание логики контроля данных в таблице.

Анализ связей между таблицами через схему базы

Для анализа связей используют представления INFORMATION_SCHEMA.REFERENTIAL_CONSTRAINTS, INFORMATION_SCHEMA.KEY_COLUMN_USAGE и системные представления sys.foreign_keys, sys.foreign_key_columns.

Пример запроса для получения внешних ключей и связанных таблиц:

SELECT fk.name AS ForeignKeyName,
c1.name AS ForeignKeyColumn,
rt.name AS ReferencedTable,
c2.name AS ReferencedColumn
FROM sys.foreign_keys fk
JOIN sys.foreign_key_columns fkc ON fk.object_id = fkc.constraint_object_id
JOIN sys.columns c1 ON fkc.parent_column_id = c1.column_id AND fkc.parent_object_id = c1.object_id
JOIN sys.columns c2 ON fkc.referenced_column_id = c2.column_id AND fkc.referenced_object_id = c2.object_id
JOIN sys.tables rt ON fkc.referenced_object_id = rt.object_id
WHERE fk.parent_object_id = OBJECT_ID('ИмяТаблицы');

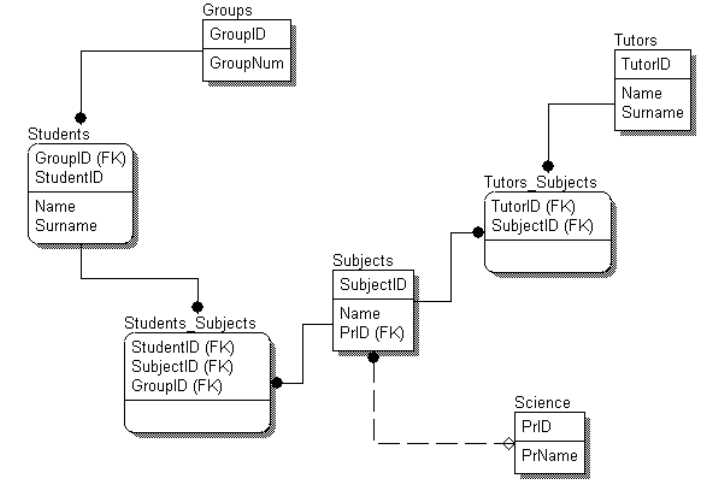

Для построения визуальной схемы связей в SSMS:

• Открыть базу данных и выбрать «Database Diagrams».
• Добавить таблицы для анализа.
• Просмотреть линии, отображающие внешние ключи между таблицами.
• В свойствах связи увидеть участвующие колонки и тип действия при обновлении/удалении.

Рекомендации по анализу:

1. Составить список всех таблиц с внешними ключами.
2. Определить направление связи: родительская и дочерняя таблицы.
3. Проверить типы ограничений (CASCADE, NO ACTION, SET NULL) для корректной работы бизнес-логики.
4. Использовать системные представления для автоматизированного построения схемы и выявления избыточных связей.

Такой подход позволяет точно определить зависимости между таблицами и структуру базы для оптимизации запросов и контроля целостности данных.

Экспорт структуры базы данных в скрипт

Для создания скрипта структуры базы данных в MS SQL используют встроенный инструмент SSMS «Generate Scripts». Он позволяет экспортировать таблицы, индексы, ключи, триггеры и ограничения.

Последовательность действий:

• В SSMS щелкнуть правой кнопкой на базе данных и выбрать «Tasks» → «Generate Scripts».
• Выбрать объекты для экспорта: все таблицы или конкретные объекты.
• На шаге «Set Scripting Options» выбрать формат сохранения: файл, буфер обмена или новое окно запроса.
• В настройках «Advanced» указать параметры:
  • Types of data to script: «Schema only»
  • Script indexes: True
  • Script primary keys: True
  • Script foreign keys: True
  • Script triggers: True
• Запустить генерацию и сохранить скрипт.

Альтернативно можно использовать T-SQL для получения скрипта отдельных объектов через OBJECT_DEFINITION:

SELECT OBJECT_DEFINITION(OBJECT_ID('ИмяОбъекта')) AS ObjectScript;

Скрипт можно использовать для восстановления структуры на другом сервере, создания резервной копии или анализа изменений схемы.

Вопрос-ответ:

Как узнать, какие колонки содержатся в таблице и какие у них типы данных?

В MS SQL для этого используют представление INFORMATION_SCHEMA.COLUMNS. Оно содержит поля COLUMN_NAME, DATA_TYPE, CHARACTER_MAXIMUM_LENGTH, IS_NULLABLE и COLUMN_DEFAULT. Например, запрос SELECT COLUMN_NAME, DATA_TYPE, IS_NULLABLE FROM INFORMATION_SCHEMA.COLUMNS WHERE TABLE_NAME = 'ИмяТаблицы'; покажет список всех колонок с типами и информацией о допустимости NULL.

Как определить первичный и внешние ключи таблицы?

Для анализа ключей используют представления INFORMATION_SCHEMA.TABLE_CONSTRAINTS и INFORMATION_SCHEMA.KEY_COLUMN_USAGE. Первичный ключ определяется как CONSTRAINT_TYPE = 'PRIMARY KEY', внешний — как CONSTRAINT_TYPE = 'FOREIGN KEY'. Запрос SELECT kcu.COLUMN_NAME, tc.CONSTRAINT_NAME, tc.CONSTRAINT_TYPE FROM INFORMATION_SCHEMA.TABLE_CONSTRAINTS tc JOIN INFORMATION_SCHEMA.KEY_COLUMN_USAGE kcu ON tc.CONSTRAINT_NAME = kcu.CONSTRAINT_NAME WHERE tc.TABLE_NAME = 'ИмяТаблицы'; покажет все ключи таблицы с колонками.

Можно ли получить список индексов таблицы и их свойства через SQL-запрос?

Да. Системные представления sys.indexes, sys.index_columns и sys.columns позволяют получить имена индексов, тип, уникальность и колонки, участвующие в индексе. Например, запрос SELECT i.name AS IndexName, i.type_desc AS IndexType, i.is_unique, c.name AS ColumnName FROM sys.indexes i JOIN sys.index_columns ic ON i.object_id = ic.object_id AND i.index_id = ic.index_id JOIN sys.columns c ON ic.object_id = c.object_id AND ic.column_id = c.column_id WHERE i.object_id = OBJECT_ID('ИмяТаблицы'); покажет полные данные по индексам таблицы.

Как изучить связи между таблицами и их внешние ключи?

Связи определяются внешними ключами. Системные представления sys.foreign_keys и sys.foreign_key_columns позволяют определить родительские и дочерние таблицы, а также участвующие колонки. Пример запроса: SELECT fk.name AS ForeignKeyName, c1.name AS ForeignKeyColumn, rt.name AS ReferencedTable, c2.name AS ReferencedColumn FROM sys.foreign_keys fk JOIN sys.foreign_key_columns fkc ON fk.object_id = fkc.constraint_object_id JOIN sys.columns c1 ON fkc.parent_column_id = c1.column_id AND fkc.parent_object_id = c1.object_id JOIN sys.columns c2 ON fkc.referenced_column_id = c2.column_id AND fkc.referenced_object_id = c2.object_id JOIN sys.tables rt ON fkc.referenced_object_id = rt.object_id WHERE fk.parent_object_id = OBJECT_ID('ИмяТаблицы'); Этот запрос показывает, какие таблицы связаны и через какие колонки.
