Fclk frequency что это в биосе

Fclk (Fabric Clock) определяет скорость внутренней шины, соединяющей процессор и контроллер памяти. На современных платформах AMD Ryzen синхронизация Fclk с частотой памяти (Mclk) и частотой контроллера Infinity Fabric напрямую влияет на задержки передачи данных и общую производительность системы.

Типичное значение Fclk по умолчанию составляет 1800–1900 МГц при работе с DDR4-3600. Повышение Fclk выше этих значений без корректной синхронизации с памятью может вызвать нестабильность или ошибки чтения/записи. Оптимальное соотношение Fclk и Mclk обычно равно 1:1 для минимизации задержек.

В BIOS Fclk настраивается в разделе, связанном с частотами памяти или Advanced Frequency Settings. Изменение Fclk требует постепенной корректировки, проверки стабильности с помощью стресс-тестов и мониторинга напряжений. Неправильная установка может привести к синим экранам или зависаниям системы.

Выбор правильного Fclk зависит от типа модулей RAM, их частоты и таймингов. Например, для DDR4-3600 рекомендуется выставлять Fclk около 1800 МГц, тогда как для DDR5-5200 оптимальный Fclk может достигать 2600 МГц. Настройка с соблюдением этих параметров позволяет снизить задержки и увеличить пропускную способность памяти.

Fclk frequency в BIOS: значение и настройка

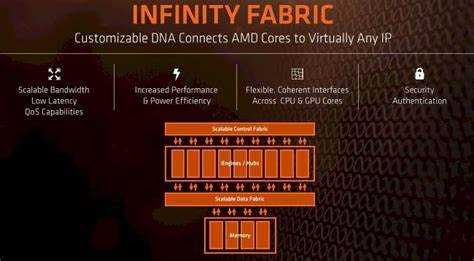

Параметр Fclk frequency в BIOS задаёт частоту внутренней шины Infinity Fabric, через которую обмениваются данными ядра процессора, контроллер памяти и другие компоненты. Этот показатель напрямую влияет на задержки доступа к оперативной памяти и общую производительность системы.

Для процессоров AMD архитектуры Zen 2 и выше Fclk обычно синхронизируется с частотой памяти (Mclk) в соотношении 1:1. Например, при установке DDR4-3600 оптимальное значение Fclk составляет 1800 МГц. При нарушении синхронизации (например, Fclk ниже или выше Mclk) увеличивается латентность и снижается пропускная способность.

Настройка Fclk выполняется в разделе BIOS, где изменяются параметры памяти или шины Infinity Fabric. Пользователь может вручную задать частоту – чаще всего значения от 1600 до 2000 МГц считаются стабильными для DDR4, а для DDR5 диапазон смещается до 2400–2600 МГц. При повышении Fclk следует контролировать стабильность системы с помощью тестов, таких как Prime95 или AIDA64.

Перед изменением параметра рекомендуется обновить BIOS до последней версии, чтобы избежать ошибок в работе контроллера памяти. При появлении сбоев или нестабильности стоит снизить Fclk на один шаг и повторить тестирование. Правильная настройка Fclk позволяет добиться сбалансированной работы процессора и памяти без избыточных задержек.

Что такое Fclk и как он влияет на работу памяти

От настройки Fclk зависит синхронизация между тремя ключевыми параметрами:

• Fclk – частота шины Infinity Fabric;
• Mclk – частота оперативной памяти;
• Uclk – частота контроллера памяти.

На платформах AMD оптимальной считается работа в режиме 1:1:1, когда все три частоты совпадают. Это обеспечивает минимальные задержки и стабильную передачу данных между памятью и процессором. Например, при использовании DDR4-3600 частоты обычно выравнивают до Fclk = 1800 МГц, Mclk = 1800 МГц и Uclk = 1800 МГц.

Если Fclk работает ниже частоты памяти, шина Infinity Fabric становится узким местом, и задержки обращения к данным увеличиваются. При слишком высоком Fclk повышается нагрузка на контроллер и возрастает риск ошибок. Поэтому значение подбирается экспериментально, с проверкой стабильности после каждого изменения.

Для систем с DDR4 разумный диапазон Fclk составляет 1600–1900 МГц, для DDR5 – от 2200 до 2600 МГц. При этом следует сохранять синхронизацию с частотой оперативной памяти и контроллером, чтобы избежать падения производительности.

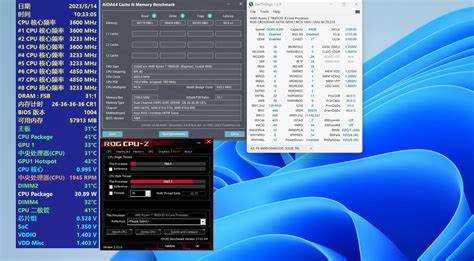

Определение текущей частоты Fclk в BIOS

Проверка текущего значения Fclk выполняется через настройки BIOS, где отображаются параметры работы процессора и памяти. На большинстве плат процессоров AMD нужный параметр находится в разделе Advanced Frequency Settings, AMD Overclocking или Infinity Fabric Configuration.

В BIOS частота Fclk обычно указывается в мегагерцах (МГц) рядом с параметрами Memory Clock (Mclk) и Uclk. Например, при использовании оперативной памяти DDR4-3600 можно увидеть значения Fclk = 1800 МГц, Mclk = 1800 МГц, Uclk = 1800 МГц. Это указывает на синхронный режим работы 1:1:1, который считается оптимальным.

Если интерфейс BIOS не отображает Fclk напрямую, значение можно определить косвенно через утилиты мониторинга. В Windows используются программы Ryzen Master, HWiNFO64 или AIDA64. Они показывают активную частоту Infinity Fabric и позволяют сверить её с настройками памяти.

Для точной диагностики важно проверять частоту Fclk при штатной нагрузке и после изменения параметров памяти. Некоторые платы отображают значение только после перезагрузки, поэтому перед измерением рекомендуется сохранить настройки и перезапустить систему.

Если частота Fclk отличается от ожидаемой, это может указывать на автоматическое снижение для повышения стабильности. В таком случае стоит вручную установить нужное значение и протестировать систему на устойчивость к нагрузке.

Влияние Fclk на синхронизацию памяти и процессора

Частота Fclk определяет скорость обмена данными между ядрами процессора, контроллером памяти и другими компонентами через шину Infinity Fabric. От её значения зависит, насколько быстро процессор обрабатывает информацию, поступающую из оперативной памяти.

При синхронной работе, когда Fclk = Mclk = Uclk, задержки минимальны, и обмен данными происходит без дополнительных циклов ожидания. Такой режим повышает производительность при вычислительных задачах, особенно в играх и программах, активно использующих память. Например, при частоте DDR4-3600 оптимальная синхронизация достигается при Fclk = 1800 МГц.

Если Fclk и Mclk работают в асинхронном режиме, контроллер вынужден выполнять дополнительные операции для согласования данных, что увеличивает латентность. Потери производительности при этом могут достигать 5–10 %. Система автоматически компенсирует разницу за счёт буферизации, но это снижает эффективность взаимодействия между ядрами и оперативной памятью.

Для стабильной синхронизации рекомендуется сохранять соотношение 1:1 между Fclk и Mclk, пока память не превышает 3800 МГц. При более высоких частотах допустимо использование режима 1:2, но при этом стоит учитывать рост задержек и проверить стабильность в тестах MemTest86 или OCCT.

Нарушение баланса между Fclk и Mclk может привести к нестабильной работе контроллера памяти, ошибкам при разгоне или снижению пропускной способности. Поэтому при настройке BIOS важно согласовывать частоты вручную и проверять результат с помощью мониторинга в Ryzen Master или HWiNFO.

Рекомендованные значения Fclk для разных модулей RAM

Оптимальная частота Fclk зависит от типа и скорости оперативной памяти. Для стабильной синхронизации с минимальными задержками используется соотношение 1:1 между Fclk и Mclk. При более высоких частотах памяти допускается режим 1:2, но он повышает латентность и требует проверки стабильности.

Для большинства систем на DDR4 безопасным и производительным считается значение Fclk = 1800 МГц. Повышение до 1900 МГц возможно только при качественном контроллере памяти и хорошем охлаждении. На платформах с DDR5 синхронизация выше 2600 МГц редко даёт ощутимую выгоду, поэтому предпочтительно сохранять стабильность в пределах номинальных значений.

Как изменить Fclk в BIOS шаг за шагом

Изменение частоты Fclk выполняется вручную через настройки BIOS. Для корректного результата требуется последовательность действий с проверкой стабильности системы после каждого изменения.

1. Перезагрузить компьютер и войти в BIOS, нажав клавишу Del или F2 при старте системы.
2. Перейти в раздел Advanced Frequency Settings или AMD Overclocking – название может отличаться в зависимости от модели платы.
3. Найти параметр Fclk Frequency или Infinity Fabric Frequency. В некоторых BIOS он расположен в подразделе Infinity Fabric Configuration.
4. Выбрать режим Manual вместо Auto, чтобы получить доступ к ручному вводу частоты.
5. Установить значение Fclk в соответствии с частотой памяти. Например, при DDR4-3600 задать 1800 МГц для режима синхронизации 1:1.
6. Сохранить изменения с помощью клавиши F10 и перезагрузить систему.
7. После загрузки выполнить тест стабильности – использовать утилиты Prime95, OCCT или AIDA64 для проверки работы памяти и шины Infinity Fabric.
8. Если наблюдаются ошибки или зависания, снизить Fclk на один шаг (обычно 25–50 МГц) и повторить проверку.

Для безопасной настройки рекомендуется повышать частоту постепенно и фиксировать стабильные значения. При нестандартных модулях памяти или разгоне памяти выше 3800 МГц допустимо использование асинхронного режима 1:2 для предотвращения ошибок контроллера.

Проверка стабильности системы после изменения Fclk

После изменения частоты Fclk необходимо убедиться, что система сохраняет стабильность при нагрузке. Проверка выполняется с помощью стресс-тестов и мониторинга параметров контроллера памяти и шины Infinity Fabric.

Для первичной диагностики подходит утилита HWiNFO64 – она отображает активную частоту Fclk и возможные колебания при нагрузке. Если частота нестабильна или наблюдаются просадки, следует снизить значение Fclk и повторить проверку.

Далее выполняется тест памяти с помощью MemTest86 или встроенного модуля TestMem5. Ошибки в первых циклах указывают на перегрузку контроллера памяти или слишком высокое значение Fclk. Для проверки процессора и шины Infinity Fabric используют Prime95 (режим Blend) или OCCT.

В процессе тестирования важно отслеживать температуру процессора и напряжение SoC. При длительных нагрузках повышение температуры выше 85 °C или рост напряжения выше 1.15 В свидетельствуют о необходимости корректировки параметров.

Если система проходит тесты без ошибок на протяжении 30–60 минут, значение Fclk можно считать стабильным. При редких сбоях или зависаниях рекомендуется уменьшить частоту на 25–50 МГц и повторить проверку, пока не будет достигнут баланс между производительностью и надёжностью.

Ошибки и проблемы при неправильной настройке Fclk

Неправильная установка частоты Fclk может вызвать нестабильность системы, нарушение синхронизации между контроллером памяти и ядрами процессора, а также появление ошибок при работе под нагрузкой.

Частая проблема – рассинхронизация Fclk и Mclk. При несоответствии этих параметров увеличиваются задержки обращения к памяти, снижается пропускная способность и производительность. В ряде случаев система автоматически переключается в асинхронный режим 1:2, что дополнительно повышает латентность на 10–15 %.

Если Fclk установлен слишком высоко, возможны синие экраны (BSOD), зависания при запуске приложений или ошибки записи в память. Это указывает на перегрузку шины Infinity Fabric и некорректную работу контроллера SoC. При появлении таких симптомов рекомендуется снизить Fclk на 25–50 МГц и повторно проверить стабильность.

Слишком низкое значение Fclk также создаёт проблемы – увеличиваются задержки доступа к памяти, ухудшается отзывчивость системы, и снижается производительность в задачах с интенсивным обменом данными между ядрами.

Дополнительные ошибки могут быть связаны с несоответствием BIOS версии процессору. Устаревшая прошивка может некорректно определять оптимальный диапазон Fclk. Перед настройкой необходимо установить последнюю версию BIOS и сбросить профиль разгона, чтобы избежать конфликтов параметров.

При регулярных сбоях после изменения Fclk полезно проверить напряжение SoC Voltage. Если оно ниже 1.05 В, Infinity Fabric может работать нестабильно. Повышение до 1.1–1.15 В помогает устранить ошибки без существенного роста температуры.

Советы по подбору Fclk для разгона памяти

Разгон оперативной памяти требует точного подбора частоты Fclk, чтобы сохранить синхронизацию с контроллером памяти и шиной Infinity Fabric. Правильное соотношение частот минимизирует задержки и предотвращает сбои при повышенных нагрузках.

Основное правило – сохранять режим 1:1 между Fclk и Mclk, пока частота памяти не превышает 3800 МГц. После этого можно переходить в режим 1:2, но с проверкой влияния на латентность. Для большинства систем Ryzen оптимальным остаётся диапазон Fclk 1700–1900 МГц.

Перед разгоном стоит обновить BIOS и задать фиксированное значение SoC Voltage в диапазоне 1.05–1.15 В для предотвращения ошибок контроллера памяти. После установки новой частоты необходимо выполнить тестирование через MemTest86 и Prime95. Устойчивый результат при Fclk выше 1800 МГц возможен только при качественных модулях памяти и стабильном питании процессора.

Для минимальных задержек рекомендуется удерживать синхронный режим до предела стабильности, а переход в 1:2 использовать только при невозможности запуска системы или появлении ошибок чтения данных.

Вопрос-ответ:

Как определить оптимальное значение Fclk для моего процессора Ryzen?

Оптимальное значение Fclk обычно соответствует половине частоты памяти (Memory Clock). Например, при частоте оперативной памяти DDR4-3600 МГц частота Fclk должна составлять 1800 МГц. Это обеспечивает синхронную работу контроллера Infinity Fabric и минимальные задержки. Если память разогнана выше 3800 МГц, Fclk часто приходится снижать до 1800–1900 МГц, чтобы избежать нестабильности.

Какие признаки указывают на нестабильную работу системы после изменения Fclk?

Нестабильность проявляется в виде зависаний, синих экранов, ошибок памяти и внезапных перезагрузок. Иногда система может проходить стресс-тест, но давать ошибки при выходе из сна или под нагрузкой в играх. Проверять стабильность нужно через стресс-тесты памяти (например, TestMem5, OCCT) и длительное наблюдение за поведением ПК.

Есть ли смысл повышать Fclk выше 1900 МГц?

Повышение Fclk выше 1900 МГц редко даёт заметный прирост производительности, особенно при асинхронной работе с памятью. При этом растёт риск ошибок шины Infinity Fabric и ухудшения стабильности. В большинстве случаев разумный предел — 1866–1900 МГц для стабильной работы и сбалансированных задержек.

Какое влияние оказывает несоответствие Fclk и частоты памяти на производительность?

Если частоты Fclk и памяти не синхронизированы (например, Fclk 1600 МГц при памяти 4000 МГц), контроллер работает в режиме 2:1. Это увеличивает латентность и снижает пропускную способность памяти. Разница может достигать 10–15% в зависимости от задач. Поэтому для систем на Ryzen предпочтителен синхронный режим 1:1 при разумной частоте памяти.
