Как подключить подсветку корпуса к материнской плате gigabyte

Подсветка корпуса в системах на базе материнских плат Gigabyte управляется напрямую через встроенные RGB-контроллеры, расположенные на самой плате. В зависимости от модели используются разъёмы RGB_LED (12V, 4-pin) или D_LED (5V, 3-pin), которые рассчитаны на разные типы светодиодов. Ошибка в выборе разъёма может привести к выходу подсветки из строя, поэтому до подключения важно точно определить тип используемой ленты или вентиляторов.

Материнские платы Gigabyte, начиная с серий B450, Z390 и новее, поддерживают адресуемую подсветку с индивидуальным управлением каждым светодиодом. Это означает, что корпус с ARGB-подсветкой можно синхронизировать с видеокартой, оперативной памятью и другими компонентами без отдельного контроллера. Однако физическое подключение требует учёта полярности, формы ключа и допустимой нагрузки на один разъём.

Важный практический момент – количество RGB-устройств. Один разъём на плате рассчитан на ограниченный ток, обычно до 2–3 А для 5V ARGB и до 4 А для 12V RGB. При подключении нескольких вентиляторов или длинных лент требуется использовать хабы с внешним питанием от SATA, иначе возможны перебои в работе подсветки или самопроизвольные отключения.

После корректного физического подключения управление подсветкой выполняется через фирменное ПО RGB Fusion, которое взаимодействует напрямую с контроллером материнской платы. Программа позволяет задать режимы, цвета и синхронизацию, но корректная работа возможна только при правильном выборе разъёма и отсутствии смешивания 5V и 12V устройств в одной цепи.

Определение типа разъёма подсветки на корпусе: 12V RGB или 5V ARGB

Перед подключением подсветки корпуса к материнской плате Gigabyte необходимо точно определить тип разъёма, выведенного от корпуса или отдельных вентиляторов. В современных корпусах используются два стандарта: 12V RGB и 5V ARGB, которые несовместимы между собой на электрическом уровне.

Первый признак – количество контактов и их расположение. Осмотр разъёма занимает несколько секунд и сразу исключает ошибку подключения.

• 12V RGB – 4 контакта в один ряд, без пропусков, часто обозначается как RGB, LED или VDG
• 5V ARGB – 3 контакта с отсутствующим пином (формула 3-pin с разрывом), маркируется как ARGB, D-RGB или VDG (5V)

Второй ориентир – маркировка на кабеле или разъёме. Производители корпусов и вентиляторов обычно наносят напряжение напрямую на пластик коннектора или термоусадку.

• надпись V, V12, 12V указывает на аналоговую RGB-подсветку
• обозначения 5V, V5, D, G характерны для адресуемой подсветки

Третий способ – анализ поведения подсветки, если система уже включалась ранее с контроллером корпуса.

1. Одновременное изменение цвета всех светодиодов – признак 12V RGB
2. Бегущие волны, градиенты, адресные эффекты – характерны только для 5V ARGB

• если хаб подключается к плате одним тонким кабелем с пропуском пина – это 5V ARGB
• если хаб использует широкий 4-pin кабель без разрыва – это 12V RGB

Подключение 5V ARGB-устройства к 12V разъёму материнской платы Gigabyte приводит к мгновенному повреждению светодиодов. Перед физическим соединением всегда сверяйте форму коннектора, количество пинов и маркировку напряжения.

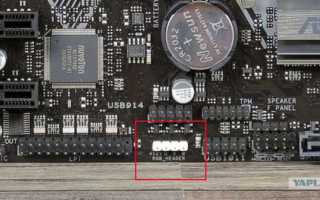

Поиск и маркировка RGB-разъёмов на материнских платах Gigabyte

Перед подключением подсветки корпуса к материнской плате Gigabyte важно точно определить физическое расположение и маркировку разъёмов для RGB/ARGB. Неправильное подключение может привести к отказу подсветки или повреждению платы.

Разъёмы подсветки обычно находятся на периферии платы, рядом с нижним краем или правым краем, ближе к периферийным портам и слотам PCI-E. Их легко спутать с другими разъёмами, поэтому важно ориентироваться по маркировке на самой плате и по документации производителя.

Маркировка на плате может быть прямо у разъёма или чуть выше по текстолиту. На платах Gigabyte обозначения часто наносятся белыми буквами без дополнительной графики. Например, RGB_LED1, RGB_LED2, D_LED1, ADD_HEADER1. Наличие цифры позволяет отличить несколько одинаковых разъёмов и выбрать оптимальный для подключения.

Рядом с разъёмами иногда размещены стрелки или пиктограммы, указывающие направление подключения кабеля: стрелка на пластике коннектора должна совпадать с треугольником на печатной плате, что исключает переполюсовку питания.

В официальном мануале Gigabyte конкретные номера разъёмов и их расположение указаны для каждой модели. Если маркировка на плате неразборчива, используйте схему посадочного места компонентов из PDF-версии руководства, где разъёмы подсветки выделены и пронумерованы.

Для плат с несколькими RGB/ARGB коннекторами рекомендуется подключить подсветку корпуса к разъёму, ближайшему к основному визуальному компоненту (например, к видеокарте или кулеру), чтобы минимизировать длину кабелей и снизить электрические потери.

После определения и физического подключения убедитесь, что выбранный разъём соответствует напряжению подключаемого устройства: 12V для стандартных RGB или 5V для ARGB, иначе возможны проблемы с работой подсветки.

Проверка совместимости подсветки корпуса с разъёмами Gigabyte

Совместимость подсветки корпуса с материнскими платами Gigabyte определяется не только формой разъёма, но и электрическими параметрами, логикой управления и допустимой нагрузкой. Проверка этих факторов до подключения позволяет избежать повреждения светодиодов и нестабильной работы системы.

Первый шаг – сопоставление типа подсветки с типом разъёма на плате. Материнские платы Gigabyte используют строго разделённые стандарты.

• 12V RGB подключается только к разъёмам RGB_LED (4-pin, постоянное напряжение)
• 5V ARGB подключается только к разъёмам D_LED / ADD_HEADER (3-pin с пропуском, цифровой сигнал)

Второй этап – проверка потребляемого тока. Каждый разъём на плате рассчитан на ограниченную нагрузку, превышение которой приводит к отключению подсветки или сбоям.

• 5V ARGB – обычно до 2–3 А на один разъём
• 12V RGB – обычно до 4 А на один разъём

Суммарное потребление всех подключённых устройств рассчитывается по спецификациям вентиляторов или лент. Например, один ARGB-вентилятор может потреблять 0,4–0,6 А, что ограничивает количество подключений без хаба.

Третий критерий – наличие собственного контроллера в корпусе. Некоторые корпуса используют внутренний RGB-хаб, который:

• принимает сигнал от платы и распределяет его между устройствами
• работает только с 5V ARGB или только с 12V RGB
• может требовать отдельного питания SATA

Если корпусной хаб не поддерживает синхронизацию с платой Gigabyte, подключение к RGB-разъёму не даст управления через RGB Fusion, даже при совпадении напряжения.

Отдельно проверяется поддержка программного управления. Для синхронизации подсветки корпус должен поддерживать стандартные сигналы RGB, совместимые с RGB Fusion. Проприетарные контроллеры с нестандартной логикой не управляются через плату.

Финальная проверка выполняется до включения системы:

1. сверить напряжение на устройстве и разъёме
2. подсчитать суммарный ток всех подключённых элементов
3. убедиться в наличии ключа или пропуска пина
4. подключить питание SATA к хабу при его наличии

Только после прохождения всех этапов подсветку корпуса можно безопасно подключать к материнской плате Gigabyte и настраивать через программное обеспечение.

Подключение 4-pin 12V RGB подсветки к плате Gigabyte

Физическое подключение начинается с проверки ориентации коннектора. На кабеле подсветки присутствует отметка 12V или стрелка, указывающая на контакт питания. Этот контакт должен совпадать с пином 12V на разъёме материнской платы. Неправильная ориентация приведёт к отсутствию подсветки или повреждению светодиодов.

Разъёмы RGB_LED обычно располагаются по нижнему или правому краю платы и могут иметь обозначения RGB_LED1 или RGB_LED2. При наличии нескольких разъёмов допускается использовать любой из них, так как электрические параметры у них одинаковые.

Важно учитывать суммарную нагрузку. Один разъём 12V RGB на платах Gigabyte рассчитан в среднем на ток до 4 А. При подключении нескольких вентиляторов или длинных светодиодных лент напрямую возможно превышение допустимого значения, что проявляется мерцанием или отключением подсветки.

Если корпус оснащён несколькими RGB-устройствами, рекомендуется использовать промежуточный хаб с питанием от SATA. В этом случае к разъёму RGB_LED подключается только управляющий кабель, а основная нагрузка снимается с блока питания.

После подключения и включения системы управление 12V RGB подсветкой выполняется через программное обеспечение RGB Fusion. Доступные режимы ограничены статическими цветами и базовыми эффектами, что является особенностью аналоговой подсветки и не указывает на неисправность оборудования.

Подключение 4-pin RGB устройств к 3-pin 5V разъёмам недопустимо, даже при физическом совпадении ширины коннектора, и всегда должно быть исключено на этапе сборки.

Подключение 3-pin 5V ARGB подсветки к плате Gigabyte

3-pin 5V ARGB подсветка использует цифровой сигнал для индивидуального управления каждым светодиодом. На материнских платах Gigabyte для этого типа предназначены разъёмы с маркировкой D_LED или ADD_HEADER. Перед подключением необходимо убедиться, что устройство рассчитано именно на 5 В, так как подача 12 В приводит к немедленному выходу светодиодов из строя.

Ключевая особенность ARGB-разъёма – наличие пропущенного пина. Коннектор имеет схему 3-pin с разрывом, которая физически предотвращает неправильное подключение. На кабеле обычно присутствует стрелка или метка, указывающая на контакт питания 5V, совпадение которой с обозначением на плате обязательно.

Разъёмы D_LED чаще всего размещаются по нижнему краю материнской платы или рядом с правым торцом. Обозначения D_LED1 и D_LED2 используются для различения нескольких коннекторов и не влияют на функциональность или возможности управления подсветкой.

При прямом подключении важно учитывать токовую нагрузку. Один ARGB-разъём на платах Gigabyte рассчитан в среднем на 2–3 А. Например, вентилятор с адресуемой подсветкой может потреблять до 0,6 А, что ограничивает количество устройств, подключаемых без дополнительного питания.

При использовании нескольких вентиляторов или длинных ARGB-лент рекомендуется применять хаб с внешним питанием от SATA. В этом случае материнская плата передаёт только управляющий сигнал, а питание подаётся напрямую от блока питания, снижая нагрузку на разъём.

После физического подключения управление выполняется через RGB Fusion. Программа позволяет задавать адресные эффекты, индивидуальные цвета, а также синхронизировать подсветку корпуса с видеокартой, оперативной памятью и другими совместимыми компонентами.

Подключение 3-pin 5V ARGB устройств к 4-pin 12V RGB разъёмам недопустимо независимо от наличия переходников и всегда должно быть исключено до включения системы.

Использование RGB-хабов и разветвителей при нехватке разъёмов

При подключении нескольких устройств с подсветкой к материнской плате Gigabyte часто возникает ситуация, когда количество RGB или ARGB разъёмов на плате меньше, чем число вентиляторов или светодиодных лент. В таких случаях используют RGB-хабы и разветвители для распределения сигнала и питания.

Для 4-pin 12V RGB устройств применяются стандартные разветвители, которые физически параллельно подключают несколько лент или вентиляторов к одному разъёму. При этом важно учитывать суммарный ток: один разъём RGB_LED рассчитан на 4 А, а суммарное потребление подключённых устройств не должно превышать этот предел.

Для 3-pin 5V ARGB устройств используются хабы с внешним питанием от SATA или Molex. Такие хабы получают управляющий сигнал от материнской платы, но питаются напрямую от блока питания, что предотвращает перегрузку разъёма D_LED. Максимальная нагрузка на один ARGB-разъём материнской платы обычно 2–3 А, а хаб позволяет подключать 5–10 устройств без превышения допустимого тока.

При выборе хаба или разветвителя обращайте внимание на совместимость с материнскими платами Gigabyte и поддерживаемыми стандартами:

• 4-pin 12V RGB хабы должны полностью повторять пин-аут разъёма RGB_LED
• 3-pin 5V ARGB хабы должны сохранять пропуск пина и направление сигнала

Подключение через хаб не влияет на управление через RGB Fusion, если сигнальные линии подключены корректно. Все адресные эффекты и статические цвета будут синхронизированы между платой и подключёнными устройствами.

При использовании разветвителей избегайте смешивания 12V и 5V устройств на одном коннекторе, так как это приводит к выходу подсветки из строя. Каждый хаб или сплиттер должен обслуживать только один тип напряжения и стандарта подсветки.

Настройка подсветки корпуса через утилиту RGB Fusion

Утилита RGB Fusion позволяет управлять всеми подключёнными к материнской плате Gigabyte RGB и ARGB устройствами. Перед настройкой убедитесь, что физическое подключение выполнено правильно и питание всех подсветок стабильно.

После запуска RGB Fusion программа автоматически распознаёт все совместимые устройства, подключённые к разъёмам RGB_LED и D_LED / ADD_HEADER. В интерфейсе отображаются отдельные зоны подсветки, каждая из которых соответствует конкретному разъёму или группе устройств.

Для 4-pin 12V RGB доступны следующие режимы управления:

• Выбор цвета всей подсветки одновременно
• Смена статических цветов и плавные переходы
• Простые циклические эффекты, такие как дыхание или мерцание

Для 3-pin 5V ARGB подсветки утилита позволяет:

• Назначать индивидуальные цвета для каждого светодиода
• Создавать бегущие эффекты, градиенты и волны
• Синхронизировать подсветку корпуса с видеокартой, оперативной памятью и периферией

RGB Fusion поддерживает настройку скорости и яркости эффектов. Для ARGB устройств рекомендуется устанавливать яркость до 80–90%, чтобы избежать перегрева и чрезмерного потребления тока разъёмами D_LED.

При использовании хабов или разветвителей важно, чтобы управляющий кабель был подключён к разъёму платы, а питание подавалось напрямую от блока питания. В этом случае RGB Fusion корректно управляет эффектами на всех подключённых устройствах без перегрузки разъёмов.

Для сохранения настроек можно использовать профили. Программа позволяет создавать несколько профилей с различными схемами подсветки и быстро переключать их в зависимости от задач или времени суток.

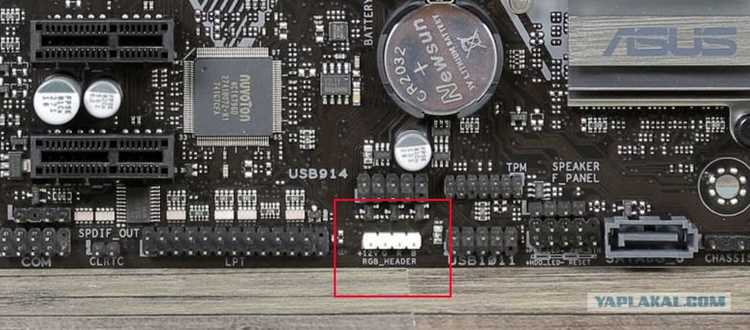

Типовые ошибки при подключении подсветки и способы их устранения

Одна из самых частых ошибок при подключении подсветки корпуса к материнской плате Gigabyte – перепутанные типы разъёмов. Подключение 3-pin 5V ARGB к 4-pin 12V RGB разъёму приводит к мгновенному выходу светодиодов из строя. Решение – перед подключением сверять маркировку разъёма и кабеля, а также соответствие напряжения.

Неправильная ориентация коннектора – ещё одна распространённая проблема. На всех разъёмах присутствует ключ или стрелка для совпадения контактов. Если коннектор вставлен неправильно, подсветка не включается. Для устранения требуется вынуть кабель и установить его в правильном положении, ориентируясь на маркировку 12V или 5V.

Перегрузка разъёмов возникает при подключении слишком большого числа устройств к одному коннектору. На платах Gigabyte 12V RGB разъём рассчитан на 4 А, а 5V ARGB – на 2–3 А. Решение – использовать хабы или разветвители с внешним питанием от SATA для распределения нагрузки.

Отсутствие управления через программное обеспечение часто связано с подключением устройств через несовместимые хабы или неправильно подключённый управляющий кабель. Исправление заключается в проверке, что сигнальная линия ARGB идёт на D_LED разъём платы, а питание подаётся отдельно.

Мерцание или нестабильная работа подсветки могут быть вызваны длинными кабелями без хаба или низким качеством проводки. Устранение достигается сокращением длины кабеля, использованием качественных разветвителей или хабов с внешним питанием, что снижает падение напряжения.

Неправильное смешение 12V и 5V устройств в одной цепи приводит к постоянным сбоям и повреждению светодиодов. Каждая цепь должна содержать только устройства одного стандарта и подключаться к соответствующему разъёму платы.

Перед включением системы рекомендуется проверять все соединения и полярность, а также тестировать подсветку короткими включениями, чтобы убедиться в стабильности работы и корректной синхронизации через RGB Fusion.

Вопрос-ответ:

Как определить, какой тип разъёма RGB установлен на моём корпусе?

На корпусе следует осмотреть кабель подсветки. 12V RGB использует 4 контакта в один ряд, без пропусков, и обычно имеет маркировку 12V или RGB. Адресуемая 5V ARGB подсветка имеет 3 контакта с пропущенным пином и обозначается как 5V, D-RGB или ARGB. Также можно проверить поведение подсветки: если все светодиоды меняют цвет одновременно — это 12V RGB, а если эффекты бегут по ленте или вентилятору поэлементно — это 5V ARGB.

Можно ли подключить несколько ARGB-вентиляторов к одному разъёму D_LED на плате Gigabyte?

Подключение нескольких ARGB-вентиляторов напрямую к одному разъёму может превысить допустимый ток, который обычно составляет 2–3 А. Для безопасной работы используют хаб с внешним питанием от SATA или Molex, к которому подключаются все вентиляторы. Управляющий кабель идёт от платы, а питание берётся отдельно, что обеспечивает стабильную работу всех светодиодов.

Что произойдёт, если подключить 3-pin 5V ARGB к 4-pin 12V RGB разъёму?

Подключение ARGB к 12V RGB приводит к мгновенному повреждению светодиодов, так как напряжение на разъёме превышает допустимое для адресуемых светодиодов. Даже частичное подключение может вызвать выход из строя контроллера подсветки или короткое замыкание. В таких случаях необходимо использовать разъёмы с подходящим напряжением и проверять маркировку кабеля и платы перед соединением.

Почему подсветка корпуса мерцает или работает нестабильно после подключения?

Чаще всего мерцание возникает из-за перегрузки разъёма или падения напряжения на длинных кабелях. Решение — подключить устройства через хаб с внешним питанием, уменьшить длину кабелей или использовать разветвители, рассчитанные на суммарный ток всех подключённых светодиодов. Также стоит проверить правильность ориентации коннекторов и совпадение напряжения с разъёмом платы.

Как настроить подсветку корпуса через RGB Fusion для ARGB и RGB устройств одновременно?

RGB Fusion автоматически распознаёт подключённые разъёмы: 4-pin RGB_LED и 3-pin D_LED / ADD_HEADER. Для 12V RGB доступны статические цвета и простые эффекты, а для 5V ARGB можно задавать индивидуальные цвета каждого светодиода и создавать бегущие эффекты. Важно, чтобы сигнальные кабели ARGB были подключены к плате, а питание шло от блока питания через хаб, если подключено несколько устройств. После этого программа позволяет синхронизировать эффекты между всеми устройствами.

Можно ли подключить одновременно 12V RGB и 5V ARGB устройства к одному разъёму материнской платы Gigabyte?

Нет, смешивать 12V RGB и 5V ARGB устройства на одном разъёме нельзя. 12V RGB использует постоянное напряжение 12 В и управляется аналоговым сигналом, а 5V ARGB работает с цифровым сигналом на 5 В. Попытка совместного подключения приводит к мгновенному повреждению светодиодов и возможному выходу из строя контроллера подсветки. Для подключения разных типов подсветки нужно использовать соответствующие разъёмы: 4-pin RGB_LED для 12V RGB и 3-pin D_LED / ADD_HEADER для 5V ARGB. Если требуется подключить несколько устройств одного типа к одному разъёму, лучше использовать хаб с внешним питанием, который распределяет ток и передаёт управляющий сигнал от платы.
