Как подключить лазерную указку к пальчиковым батарейкам

Лазерные указки обычно рассчитаны на питание от встроенных батареек напряжением 3 В или от одной батарейки типа AAA. Подключение к стандартным пальчиковым батарейкам AA требует учета напряжения и тока. Одна щелочная батарейка AA обеспечивает примерно 1,5 В и ток до 2 А при коротких нагрузках. Для работы большинства указок потребуется соединить две батарейки последовательно, чтобы получить суммарное напряжение около 3 В.

Перед подключением важно определить полярность контактов на корпусе указки. Обычно на металлической части корпуса указывается «+» для анода и «−» для катода. Ошибочное подключение может вывести лазер из строя, поэтому проверка мультиметром поможет убедиться в правильной ориентации. Контакты батареек AA следует зафиксировать с помощью пружинных держателей или медных полос, чтобы исключить неплотное соединение.

Для безопасного соединения проводов с указкой рекомендуется использовать тонкие провода сечением 0,5–0,75 мм² и при необходимости пайку. Пайка обеспечивает надежный контакт и минимизирует сопротивление, которое может снижать яркость лазерного луча. После соединения важно изолировать все оголенные участки проводов термоусадкой или электротехнической изоляционной лентой, чтобы исключить короткое замыкание и перегрев батареек.

Правильная сборка корпуса с батарейками обеспечивает стабильную работу указки и защищает соединения от механических повреждений. Использование держателей или пластиковых вставок помогает закрепить батарейки и провода, исключая их смещение при переноске устройства. Такой подход позволяет использовать обычные пальчиковые батарейки AA для питания указки без риска выхода из строя лазера.

Выбор подходящей лазерной указки для питания от AA батареек

Для работы от AA батареек подходят указки с номинальным напряжением 3 В. Наиболее безопасный вариант – модели с встроенной схемой стабилизации тока, которая предотвращает перегрузку при изменении напряжения. Лазеры с прямым подключением к встроенной батарейке CR2032 или AAA без стабилизатора могут выйти из строя при повышенном напряжении от двух AA.

Следует учитывать ток потребления. Большинство красных указок с мощностью 1–5 мВт потребляют 20–30 мА, зеленые диоды с мощностью 5–10 мВт могут требовать до 50 мА. Для подключения к AA батарейкам важно, чтобы схема указки могла выдерживать суммарное напряжение 3 В без перегрева диода. Проверка характеристик производителя или измерение тока мультиметром перед подключением снижает риск повреждения.

Корпус указки должен обеспечивать доступ к контактам для пайки или зажима проводов. Металлические и пластиковые корпуса с открытым контактом на торце подходят для установки проводного соединения с батарейным отсеком. Указки с герметично залитыми платами или скрытыми контактами усложняют подключение и могут потребовать разборки корпуса.

Оптимальный выбор – лазер с номиналом 3 В, ток до 50 мА, доступными контактами и схемой с минимальной зависимостью яркости от напряжения. Такие модели позволяют безопасно использовать две последовательно соединенные AA батарейки без риска перегрузки и снижения срока службы устройства.

Определение полярности батареек и контактов указки

Для подключения AA батареек к лазерной указке критично соблюдение полярности. На большинстве батареек плюс отмечен выступающим контактным концом, минус – плоской стороной. Контакты указки обычно имеют маркировку «+» и «−» на плате или корпусе. Если маркировка отсутствует, мультиметр в режиме измерения постоянного напряжения позволяет определить анод и катод: красный щуп к аноду, черный к катоду, при подаче напряжения светодиод должен загораться.

При соединении двух AA батареек последовательно важно расположить их так, чтобы минус одной батарейки контактировал с плюсом другой, а свободные концы – к контактам указки. Ошибочное соединение может привести к мгновенному выходу из строя лазера или перегреву элементов питания.

Для проверки правильной полярности перед окончательной сборкой рекомендуется временно зафиксировать батарейки в держателе и подключить провода к контактам лазера на короткое время. Если диод не светится, полярность следует изменить, не допуская длительного подключения под неправильным напряжением.

Контактные поверхности следует очистить от окислений и жира с помощью спиртовой салфетки. Чистый металл обеспечивает минимальное сопротивление и стабильное питание, что особенно важно для лазеров мощностью выше 5 мВт, чувствительных к колебаниям напряжения.

Подготовка батарейного отсекателя для безопасного подключения

Для подключения лазерной указки к AA батарейкам необходимо правильно подготовить батарейный отсек, чтобы обеспечить надежный контакт и исключить короткое замыкание. Рекомендуется использовать пластиковые или металлические держатели с пружинными контактами.

Основные шаги подготовки батарейного отсекателя:

1. Выберите держатель под две батарейки AA, рассчитанный на последовательное соединение, чтобы суммарное напряжение составило 3 В.
2. Очистите контактные пружины или металлические пластины от окислов и загрязнений с помощью спиртовой салфетки или мелкой наждачной бумаги.
3. Проверьте целостность пружин: они должны плотно прижимать батарейки, чтобы исключить неплотный контакт и мерцание лазера.
4. При необходимости подпаяйте дополнительные проводники к контактам держателя, используя тонкий провод сечением 0,5–0,75 мм², чтобы подключить их к лазеру.
5. Изолируйте все оголенные участки проводов термоусадочной трубкой или электроизоляционной лентой, чтобы предотвратить случайное замыкание.

После подготовки держателя рекомендуется протестировать его мультиметром на наличие короткого замыкания между контактами и правильность полярности перед подключением к указке. Правильно подготовленный отсек обеспечит стабильное питание и защитит лазер от повреждений.

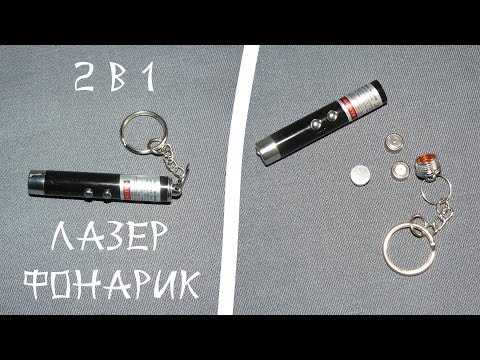

Соединение проводов с контактами лазера без пайки

Если пайка недоступна, провода можно подключить к контактам лазера с помощью зажимов или винтовых клемм. Важно использовать провод сечением 0,5–0,75 мм² с мягкой медной жилой для гибкости и плотного контакта.

Методы соединения без пайки:

• Пружинные зажимы: провода вставляются в металлическую пружину и зажимаются, обеспечивая стабильный контакт при небольших механических колебаниях.
• Винтовые клеммы: провод фиксируется винтом на контактной площадке. Перед затяжкой провод нужно зачистить на 3–5 мм и скрутить жилы для плотного прилегания.
• Зажимы типа «крокодил»: временное подключение для тестирования перед окончательной сборкой. Контакты нужно закрыть изоляционной лентой, чтобы исключить случайное замыкание.

После соединения проводов рекомендуется проверить стабильность контакта, аккуратно покачав провод. Если лазер мигает или не загорается, соединение следует укрепить, либо выбрать другой метод фиксации. Все оголенные участки проводов нужно изолировать термоусадкой или лентой, чтобы защитить устройство и батарейки от короткого замыкания.

Пайка проводов к контактам для надежного соединения

Для стабильного подключения лазерной указки к AA батарейкам пайка обеспечивает минимальное сопротивление и предотвращает прерывание питания. Используется провод сечением 0,5–0,75 мм² с многожильной медной жилой, что позволяет легко формировать петли и обжимать контактные площадки.

Последовательность действий при пайке:

1. Очистите контакт лазера и концы проводов от окислов и лака с помощью спирта или мелкой наждачной бумаги.
2. Снимите изоляцию с конца провода на 3–5 мм и скрутите жилы для компактного прилегания.
3. Нанесите на контакт и провод небольшое количество флюса для улучшения смачивания припоем.
4. Разогрейте паяльник до 250–300 °C, прижмите провод к контакту и нанесите припой до полного покрытия соединения.
5. После остывания проверьте прочность соединения, аккуратно потянув провод. Контакт должен быть жестким и без люфта.

Изоляция соединения обязательна: используйте термоусадочную трубку или электроизоляционную ленту, чтобы исключить короткое замыкание между проводами и металлическими частями корпуса. Правильно выполненная пайка обеспечивает длительную и безопасную работу лазерной указки от AA батареек.

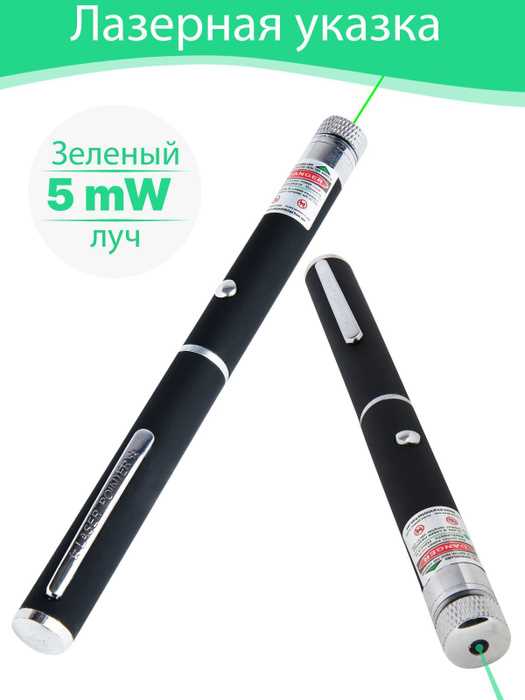

Тестирование работы лазера с батарейками перед окончательной сборкой

Перед закреплением проводов и сборкой корпуса необходимо проверить работу лазера с подключенными AA батарейками. Для теста используйте временный держатель или пружинные зажимы, чтобы обеспечить быстрый доступ к контактам.

Проверка включает несколько этапов:

1. Подключите батарейки последовательно к контактам лазера с учетом полярности «плюс к плюсу, минус к минусу» или согласно маркировке на плате.
2. Включите указку и оцените яркость луча. Диод должен светить без мерцания и заметного нагрева. Если яркость падает или лазер мигает, проверьте контактные соединения.
3. Измерьте ток потребления с помощью мультиметра. Для красных диодов 1–5 мВт допустимо 20–30 мА, для зеленых 5–10 мВт – до 50 мА. Значительные отклонения могут указывать на короткое замыкание или плохой контакт.
4. Наблюдайте нагрев корпуса и проводов в течение 1–2 минут. Допустимый нагрев – до 40–45 °C. Более высокие температуры требуют корректировки соединений или изоляции.

Тестирование до окончательной сборки позволяет выявить ошибки подключения, нестабильные контакты и несоответствие тока. После успешного теста можно безопасно фиксировать провода, изолировать оголенные участки и собирать корпус, обеспечивая долговременную работу лазера от AA батареек.

Изоляция соединений для предотвращения короткого замыкания

После подключения проводов к контактам лазера важно изолировать все оголенные участки, чтобы исключить короткое замыкание и повреждение батареек. Используются термоусадочные трубки или электроизоляционная лента с толщиной слоя не менее 0,3 мм.

Этапы изоляции:

1. Наденьте термоусадочную трубку на провод до соединения, затем выполните пайку или закрепление проводов.
2. После соединения переместите трубку на контакт и равномерно прогрейте феном или паяльником с насадкой, чтобы трубка плотно обжала провод и контакт.
3. Если используется изоляционная лента, обмотайте соединение в 2–3 слоя, обеспечивая полное покрытие оголенной части проводника.
4. Проверьте, чтобы соседние провода и металлические части корпуса не соприкасались с оголенным участком. Минимальное расстояние между изолированными контактами и корпусом – 2–3 мм.

Правильно выполненная изоляция предотвращает короткое замыкание, защищает батарейки от перегрева и обеспечивает стабильную работу лазера при длительном использовании. Для дополнительной защиты можно закрепить провода пластиковыми фиксирующими клипсами, исключая механическое смещение соединений.

Сборка корпуса и фиксация батареек внутри устройства

Прежде всего, корпус должен быть достаточно прочным, чтобы выдерживать механические нагрузки и защитить батарейки от повреждений. Лучше всего использовать пластиковый корпус, который легко поддается обработке и не утяжеляет устройство.

Для фиксации батареек внутри корпуса можно использовать несколько методов:

Для надежной работы указки важно, чтобы батарейки были установлены так, чтобы избежать короткого замыкания. Поэтому необходимо обеспечить хорошую изоляцию между контактами и внутренней поверхностью корпуса. Для этого можно использовать дополнительные пластиковые прокладки или изолирующую пленку.

Важным этапом является проверка правильности соединений. Убедитесь, что контактные поверхности батареек полностью соприкасаются с металлическими контактами в корпусе, и отсутствуют зазоры или повреждения проводки. Для этого можно провести тест с помощью мультиметра, проверив напряжение на выходных контактах устройства.

Не забывайте также о том, что при сборке корпуса необходимо предусмотреть возможность легкой замены батареек. Рекомендуется делать корпус разборным, чтобы можно было легко заменить элементы питания при необходимости. Применение винтов или защелкивающихся механизмов позволяет избежать деформации корпуса и гарантирует долговечность устройства.

Вопрос-ответ:

Как правильно подключить лазерную указку к пальчиковым батарейкам?

Для подключения лазерной указки к пальчиковым батарейкам (например, типа AA), необходимо сначала убедиться, что указка поддерживает питание от такого типа батареек. Внутри устройства должен быть специальный отсек для батарей, который обычно имеет две контактные пружины для подключения плюса и минуса. Важно соблюдать полярность, иначе указка не будет работать или может выйти из строя. Просто вставьте батарейки в отсек, соблюдая правильную ориентацию (плюс и минус), и закройте крышку отсека. После этого можно включать лазерную указку и проверять её работу.

Какие батарейки лучше всего подходят для лазерной указки?

Для лазерных указок обычно используются пальчиковые батарейки формата AA или AAA. Рекомендуется выбирать батарейки с высоким качеством, такие как щелочные или литиевые, так как они обеспечивают стабильное напряжение и длительное время работы устройства. Важно, чтобы батареи были свежими, так как старые батарейки могут снижать яркость лазера или даже привести к неработоспособности устройства. Перед покупкой стоит также проверить характеристики указки в инструкции, чтобы убедиться в совместимости с выбранным типом батареек.

Могу ли я использовать аккумуляторные батарейки для лазерной указки?

Да, можно использовать аккумуляторные батарейки вместо обычных одноразовых. Однако важно, чтобы аккумуляторы имели нужное напряжение и соответствовали требованиям указки. Некоторые аккумуляторы могут давать более низкое напряжение, что может привести к снижению яркости лазера или проблемам с его функционированием. Также стоит помнить, что аккумуляторы нужно периодически заряжать, иначе указка перестанет работать. Если аккумуляторы не подходят по размеру или напряжению, лучше использовать стандартные пальчиковые батарейки, рекомендованные производителем устройства.

Как долго могут работать батарейки в лазерной указке?

Время работы лазерной указки зависит от типа батареек, их емкости и интенсивности использования устройства. Обычно при использовании щелочных батареек указка может работать несколько часов при постоянном включении. Если вы используете более мощные батарейки, такие как литиевые, срок службы может быть дольше. Важно помнить, что при активном использовании лазера его яркость может снизиться по мере разряда батарей. Чтобы продлить время работы, рекомендуется выключать указку, когда она не используется.
