Как вставить картинку в автокад

При работе с чертежами часто возникает необходимость добавить логотип, схему, фотографию объекта или подложку с планом местности. Автокад позволяет вставлять изображения разных форматов – от JPEG и PNG до TIFF и BMP, – сохраняя их точные пропорции и положение в пространстве модели.

Чтобы вставленное изображение корректно отображалось и не терялось при передаче файла, важно понимать разницу между встроенными и внешними ссылками. Команда IMAGEATTACH используется для подключения изображения как внешнего файла, что снижает размер чертежа и облегчает его редактирование. При этом изображение можно масштабировать, обрезать и изменять прозрачность без потери качества.

Перед вставкой рекомендуется проверить разрешение изображения, чтобы избежать искажений при печати или экспорте в PDF. Оптимально использовать файлы с разрешением не менее 150 dpi для технических схем и 300 dpi – для фотоматериалов. Подготовка исходного файла и правильное подключение изображения позволяют сохранить точность чертежа и повысить наглядность проекта.

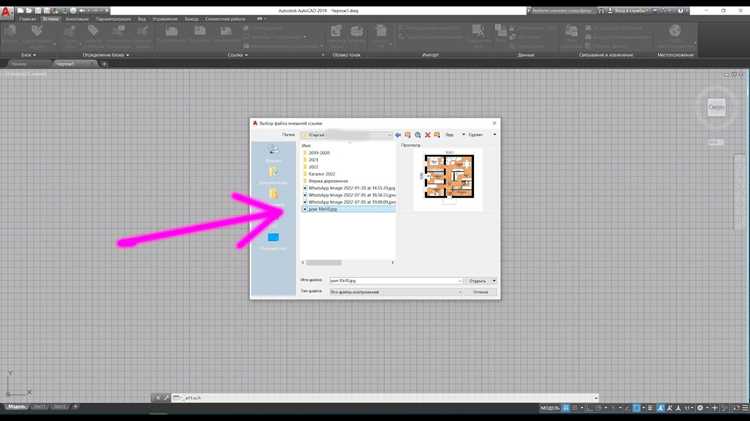

Подготовка файла изображения для вставки в Автокад

Для корректной вставки изображения в Автокад необходимо предварительно привести файл к оптимальным параметрам. Программа поддерживает форматы JPG, PNG, BMP, TIF и TGA. Наиболее удобен формат PNG – он сохраняет чёткость линий и допускает прозрачный фон.

Основные требования к изображению:

• разрешение – от 150 до 300 dpi (для схем и планов – не менее 200 dpi);
• цветовая модель – RGB для корректного отображения цветов;
• размер файла – до 10 МБ для стабильной работы программы;
• имя файла – латиницей без пробелов, например: project_scheme.png.

Если изображение содержит лишние поля, фон или надписи, их нужно удалить в графическом редакторе. Это упростит точное совмещение с чертежом и уменьшит объём данных.

Перед сохранением рекомендуется выровнять изображение по горизонтали, задать нужные пропорции и масштаб, чтобы избежать искажений при вставке. Все используемые изображения стоит хранить в одной папке с DWG-файлом, иначе при открытии проекта на другом компьютере пути к ним могут быть утеряны.

Выбор подходящего формата изображения для вставки

Автокад поддерживает несколько графических форматов, однако их возможности различаются. Выбор зависит от типа изображения и цели его использования в чертеже.

• PNG – оптимален для схем, логотипов и изображений с прозрачным фоном. Поддерживает сжатие без потерь и сохраняет резкость контуров.
• JPG – подходит для фотографий и фоновых изображений. Использует сжатие с потерями, поэтому может искажать мелкие детали, но занимает меньше места.
• BMP – сохраняет качество без сжатия, но имеет большой размер файла. Применяется при необходимости точной передачи графики без артефактов.
• TIF – используется при работе с растровыми картами и сканами чертежей. Поддерживает как сжатие, так и высокую точность цветопередачи.
• TGA – подходит для изображений с альфа-каналом и используется в технических проектах, где требуется прозрачность и точная градация цветов.

Для большинства задач предпочтительно использовать PNG или TIF. Эти форматы обеспечивают стабильное отображение в Автокаде и не вызывают проблем при переносе файлов между системами.

Перед выбором формата следует учитывать количество изображений в проекте: при большом объёме вставок лучше применять файлы с меньшим весом (JPG или оптимизированный PNG), чтобы не перегружать DWG-файл.

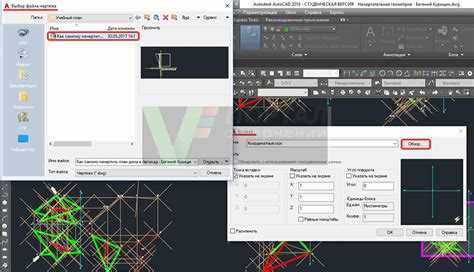

Использование команды IMAGEATTACH для добавления изображения

Команда IMAGEATTACH позволяет вставить растровое изображение в чертёж Автокад и настроить его расположение, масштаб и угол поворота.

Алгоритм использования:

1. Введите IMAGEATTACH в командной строке и нажмите Enter.
2. В открывшемся окне проводника выберите подготовленный файл изображения (PNG, JPG, BMP и др.).
3. Установите параметры вставки:
   • Insertion Point – координаты точки привязки; при необходимости нажмите 0,0 для центра чертежа.
   • Scale – коэффициент масштаба; рекомендуемый диапазон для архитектурных чертежей 0,1–1,0, для схем 1–5.
   • Rotation – угол поворота в градусах; 0° оставляет ориентацию исходного файла.
4. Подтвердите вставку кнопкой OK. Изображение появится на слое Rasters или на активном слое чертежа.
5. После вставки используйте команду ALIGN для точной привязки к другим объектам, если требуется совмещение с линиями и контурами.

Изображения, вставленные через IMAGEATTACH, сохраняют связь с исходным файлом. Изменения в оригинале можно обновить командой IMAGEUPDATE. Для удобства рекомендуется хранить все вставляемые изображения в одной папке с DWG-файлом.

Настройка масштаба и положения вставленного изображения

После вставки изображения в Автокад необходимо правильно задать масштаб и позицию, чтобы оно точно соответствовало чертежу. Для этого используются команды SCALE, MOVE и ROTATE.

Регулировка масштаба:

• Выберите изображение и вызовите команду SCALE.
• Укажите базовую точку привязки – обычно это угол изображения или центр.
• Введите коэффициент масштабирования. Для чертежей в метрах стандартный диапазон 0,1–1,0, для планов в миллиметрах – 1–10. Проверяйте размеры по линейке или с помощью команды MEASUREGEOM.

Позиционирование:

• Команда MOVE позволяет перемещать изображение к нужной точке. Базовая точка совпадает с выбранной в команде.
• Для совмещения с линиями и контурами используется команда ALIGN. Она позволяет одновременно задать масштаб и вращение, подгоняя изображение под несколько контрольных точек чертежа.
• Для поворота изображения используйте команду ROTATE и укажите угол поворота в градусах относительно выбранной базовой точки.

После настройки масштаба и положения проверьте точность совмещения с другими объектами чертежа. При необходимости корректируйте параметры, чтобы избежать искажений или перекрытия элементов.

Закрепление изображения на чертеже с помощью внешней ссылки

Для сохранения связи между DWG-файлом и изображением используется метод вставки через внешнюю ссылку (Xref). Это позволяет редактировать исходный файл изображения без необходимости повторной вставки в чертёж.

Алгоритм закрепления изображения через Xref:

1. В меню Insert выберите Attach DWG или в командной строке введите XR и нажмите Enter.
2. В окне выбора файла укажите растровое изображение или подготовленный DWG-контейнер с изображением.
3. Настройте параметры вставки:
   • Path Type – Full Path для абсолютного пути или Relative Path для работы в одной папке с проектом;
   • Insertion Point – координаты привязки;
   • Scale и Rotation – параметры размера и ориентации.
4. Подтвердите вставку кнопкой OK. Изображение появится в чертеже как внешний объект.

Состояние внешних ссылок можно контролировать в External References Manager. Обновление исходного файла автоматически отражается в DWG.

Пример организации ссылок:

Такой способ позволяет снизить размер DWG-файла и обеспечивает лёгкую замену изображений без потери связей с чертежем.

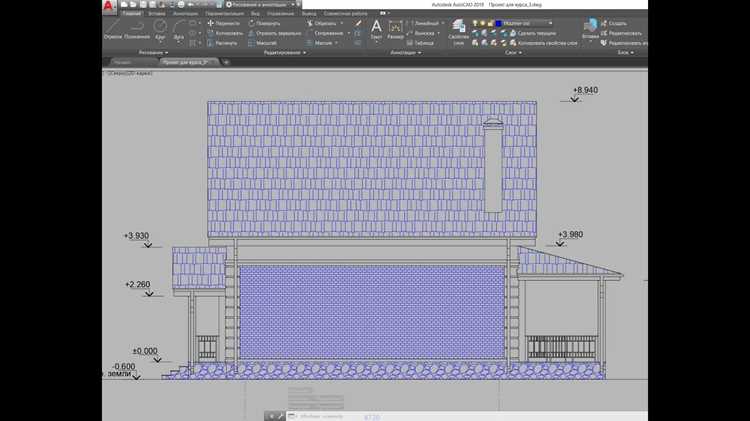

Изменение прозрачности и отображения изображения на экране

Автокад позволяет настраивать прозрачность растровых изображений и их видимость на экране для удобного совмещения с другими объектами чертежа. Это особенно важно при работе с многослойными схемами.

Настройка прозрачности:

• Выберите изображение и откройте Properties (Свойства).
• В поле Transparency задайте значение от 0 до 90%. 0 – полностью непрозрачное изображение, 90 – максимально прозрачное.
• Для временной проверки прозрачности используйте команду IMAGEFRAME и установите 1 или 2 для отображения границ.

Настройка отображения:

• Команда LAYERS позволяет управлять видимостью изображения по слоям. Изображение можно поместить на отдельный слой и отключать его при необходимости.
• Используйте параметр Brightness и Contrast в свойствах изображения для регулировки яркости и контраста без редактирования исходного файла.
• Для выделения изображения поверх других объектов включайте Bring to Front через контекстное меню.

Корректная настройка прозрачности и отображения облегчает совмещение растрового изображения с векторными элементами чертежа, снижает нагрузку на глаза и повышает точность работы.

Обновление или замена вставленного изображения

Автокад позволяет обновлять или заменять растровые изображения без удаления их из чертежа, что сохраняет позицию, масштаб и привязки.

Обновление изображения:

1. Выберите вставленное изображение.
2. В командной строке введите IMAGEUPDATE и нажмите Enter.
3. Программа перезагрузит файл с диска, применив все изменения исходного изображения.
4. Для нескольких изображений используйте IMAGEUPDATE без выбора объектов – обновятся все вставки в чертеже.

Замена изображения на другой файл:

1. Выберите изображение и откройте Properties (Свойства).
2. В поле Image Path укажите новый путь к файлу.
3. Подтвердите изменение – новая картинка заменит старую без изменения масштаба и позиции.

Дополнительно:

• При работе с внешними ссылками (Xref) для обновления используйте XR → Reload.
• Если изображение не отображается после замены, проверьте путь и наличие файла в указанной папке.
• Храните все файлы изображений рядом с DWG-файлом или используйте относительные пути для корректной работы проекта на других компьютерах.

Удаление изображения из проекта без нарушения структуры чертежа

Для корректного удаления изображения из DWG-файла важно сохранить целостность чертежа и привязок других объектов.

Пошаговое удаление:

1. Выберите изображение, которое требуется удалить.
2. Используйте команду ERASE или клавишу Delete на клавиатуре.
3. Если изображение было вставлено через внешнюю ссылку (Xref), откройте External References Manager и выполните Detach для корректного удаления без нарушений путей к другим объектам.
4. Проверьте, не использовалось ли изображение в блоках или масках. Если да, удалите ссылку внутри блока через BEDIT перед полным удалением.

Рекомендации для сохранения структуры:

• Храните все изображения на отдельном слое. При необходимости временно отключайте слой, а не удаляйте объекты.
• Используйте команду PURGE для удаления неиспользуемых ссылок и очистки файла после удаления изображения.
• Сохраняйте резервную копию DWG перед удалением, чтобы при ошибках можно было восстановить исходный чертеж.

Следование этим рекомендациям позволяет удалять изображения без нарушения связей и структуры проекта, сохраняя корректность всех элементов чертежа.

Вопрос-ответ:

Какие форматы изображений поддерживает Автокад для вставки в чертеж?

Автокад позволяет вставлять растровые изображения форматов PNG, JPG, BMP, TIF и TGA. Для схем и логотипов рекомендуется использовать PNG из-за сохранения прозрачности и чёткости линий. JPG подходит для фотографий и фоновых изображений, но может снижать детализацию при сжатии. BMP сохраняет качество без потерь, но создаёт крупные файлы, а TIF используется для сканированных чертежей с точной цветопередачей.

Как вставить изображение через команду IMAGEATTACH?

В командной строке введите IMAGEATTACH и нажмите Enter. Затем выберите файл изображения на диске. В окне параметров укажите точку вставки, масштаб и угол поворота. После подтверждения кнопкой OK изображение появится на выбранном слое чертежа. Для точного совмещения с линиями рекомендуется использовать команду ALIGN.

Можно ли изменить масштаб и позицию уже вставленного изображения?

Да, для изменения масштаба используется команда SCALE с указанием базовой точки и коэффициента масштабирования. Перемещение выполняется командой MOVE, а точное совмещение с другими объектами — командой ALIGN. Поворот изображения выполняется через ROTATE с выбором угла поворота относительно базовой точки.

Как сделать изображение полупрозрачным, чтобы видеть линии чертежа под ним?

Выберите изображение и откройте свойства (Properties). В поле Transparency установите значение от 0 до 90%, где 0 — полностью непрозрачное, 90 — почти прозрачное. Дополнительно можно регулировать яркость и контраст через свойства изображения. Для управления видимостью используют слои, помещая растровое изображение на отдельный слой и при необходимости скрывая его.

Как заменить или обновить изображение без нарушения привязок в чертеже?

Для обновления исходного файла используйте команду IMAGEUPDATE — программа подгружает изменения с диска. Для замены изображения на другой файл откройте свойства (Properties) и измените путь в поле Image Path. Если используется внешняя ссылка (Xref), применяют команду Reload в менеджере ссылок. При этом позиция, масштаб и привязки остаются без изменений.

Как вставить изображение в Автокад с точным масштабом под размеры чертежа?

Для точного масштабирования используйте команду IMAGEATTACH при вставке. В диалоговом окне укажите базовую точку, затем задайте масштаб, соответствующий единицам чертежа. После вставки проверьте размеры с помощью команды MEASUREGEOM и при необходимости скорректируйте через SCALE. Для совмещения с существующими линиями удобно применять команду ALIGN, выбирая несколько контрольных точек.

Можно ли заменить изображение в чертеже без повторной вставки и потери расположения?

Да, замену можно выполнить через свойства изображения. Выберите объект, откройте Properties и измените путь в поле Image Path на новый файл. Масштаб, позиция и угол поворота сохраняются. Если используется внешняя ссылка (Xref), откройте менеджер ссылок и выполните Reload для обновления исходного файла. Таким образом, изображение обновляется без нарушения структуры чертежа.
