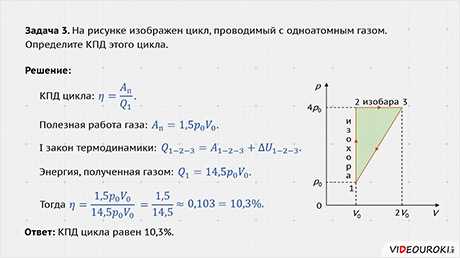

Как посчитать кпд цикла по графику

Для точного расчета коэффициента полезного действия (КПД) цикла необходимо определить долю времени, когда устройство выполняет полезную работу, относительно полного рабочего цикла. На графике работы важно выделить интервалы активного функционирования и простоя. Например, если устройство работает 45 минут из 60-минутного цикла, расчет КПД составит КПД = 45 / 60 × 100% = 75%.

График работы устройства обычно представлен в виде временной диаграммы, где ось X отражает время, а ось Y – состояние устройства. Для повышения точности измерений рекомендуется фиксировать моменты переключения состояния не менее чем с интервалом 1–2 минуты. Это позволяет учитывать кратковременные циклы запуска и остановки, которые сильно влияют на итоговый КПД.

После определения временных интервалов активной работы необходимо учитывать фактическую нагрузку на устройство. Если оборудование работает не на полной мощности, следует вводить поправочный коэффициент нагрузки k, равный отношению средней потребляемой мощности к номинальной. Итоговый КПД цикла вычисляется по формуле КПД = (Σt_актив × k) / t_цикл × 100%, где Σt_актив – суммарное время работы с учетом нагрузки.

Для устройств с переменной цикличностью рекомендуется строить графики за несколько циклов подряд и вычислять среднее значение КПД. Это снижает влияние аномалий и кратковременных сбоев, обеспечивая репрезентативный показатель эффективности работы оборудования.

Как вычислить КПД цикла по графику работы устройства

Для расчета коэффициента полезного действия (КПД) цикла по графику работы устройства необходимо определить полезную работу, выполненную за цикл, и суммарную затраченную энергию. На графике обычно отображаются параметры нагрузки и потребления энергии по времени, что позволяет выделить интервалы активной работы и холостого хода.

Первым шагом является интегрирование мощности по времени. Если график представлен в виде дискретных точек, суммируйте произведения мощности на длительность интервала: W = Σ P_i × Δt_i, где P_i – мощность в i-м интервале, Δt_i – длительность интервала. Это даст полную затраченную энергию за цикл.

Для выделения полезной работы определите моменты, когда устройство выполняет фактическую технологическую функцию. На графике это часто участок с максимальной нагрузкой. Для этих интервалов интегрирование проводится аналогично: W_полезное = Σ P_полезное_i × Δt_i. Это позволит получить точное значение энергии, непосредственно преобразованной в полезную работу.

Если устройство имеет повторяющийся цикл с фазами разгона, работы и торможения, рекомендуется разбить график на сегменты. Каждую фазу можно анализировать отдельно, чтобы учитывать энергию потерь на старте и остановке. Это критично для электродвигателей, насосов и компрессоров, где до 15% энергии расходуется на разгон.

После получения суммарной полезной и полной энергии вычисляется КПД по формуле: η = W_полезное / W_затраченное × 100%. Для точности рекомендуется проверять результаты на нескольких циклах и усреднять значения, особенно при нестабильной нагрузке.

Дополнительно стоит учитывать энергию холостого хода и пиковые скачки потребления, так как они могут искажать реальный КПД. На практике используют графики мощности в Вт или кВт и временные интервалы в секундах, чтобы избежать ошибок при конвертации единиц. Такой метод позволяет получать объективную оценку эффективности работы устройства в реальных условиях эксплуатации.

Определение базовых параметров цикла по графику

Для точного анализа сначала определяют моменты начала и окончания цикла на графике. Начало фиксируют по первому значению мощности, превышающему 5–10% от максимальной. Конец цикла соответствует возвращению к уровню покоя или нулевой мощности. Продолжительность цикла вычисляется как разница этих временных отметок.

Пиковая мощность определяется по самой высокой точке кривой, выраженной в ваттах. Рекомендуется записывать точное время достижения пика для последующего анализа фаз работы устройства.

Средняя мощность цикла вычисляется интегрированием площади под кривой мощности с последующим делением на длительность цикла. На практике для дискретных данных используют метод трапеций с шагом 1–2 секунды.

• Длительность активной фазы – время, когда мощность выше 50% от пика.
• Длительность паузы – период, когда мощность ниже 10% от пика.
• Частота повторения цикла – количество полных циклов за час или смену.
• Амплитудная вариация – стандартное отклонение мощности относительно среднего значения.

Если график нестабилен, фиксируют минимум и максимум каждой фазы для выявления аномалий. Это помогает корректировать расчет КПД и прогнозировать износ устройства.

Все полученные параметры сводят в таблицу: время начала и конца, длительность активной фазы, паузы, пиковая и средняя мощность, частота циклов и амплитудная вариация. Такая систематизация позволяет использовать данные напрямую для расчета эффективности и энергопотребления устройства.

Методы измерения времени работы и простоев устройства

Для точного определения времени работы устройства рекомендуется использовать автоматизированные системы регистрации событий. Сенсорные счетчики или логгеры фиксируют моменты включения и отключения оборудования с точностью до миллисекунды, что особенно важно для высокочастотных циклов.

Если автоматизация невозможна, используют ручное хронометрирование. В этом случае оператор фиксирует старт и стоп работы устройства с секундомером. Для снижения ошибок рекомендуется вести отдельный журнал для каждого цикла и сверять данные через несколько операторов.

Метод осциллографической регистрации сигналов управления позволяет выявлять не только длительность работы, но и короткие паузы и нестабильные включения. При подключении к управляющим линиям оборудования можно построить график работы, пригодный для расчета коэффициента использования.

Применение программных средств мониторинга через интерфейсы PLC или SCADA дает возможность собирать статистику без физического вмешательства. Эти системы ведут таймштамп каждого события, что позволяет определить продолжительность простоев, связанные с наладкой или перегрузкой.

Для устройств с циклическим характером работы полезно использовать метод интервального учета. Временной интервал выбирается равным 1–5% от стандартного цикла, и регистрируется факт активности или простоя на каждом интервале. Данный способ упрощает обработку больших массивов данных.

При анализе простоев важно классифицировать их по причинам: технические неполадки, ожидание материалов, операторские задержки. Ведение таблицы с причинами и продолжительностью простоев позволяет выделить узкие места и корректно рассчитать реальное время работы оборудования.

Для повышения точности измерений рекомендуется комбинировать методы. Например, использовать логгеры для фиксации основных циклов и ручное хронометрирование для коротких простоев. Такой подход уменьшает вероятность пропуска событий и обеспечивает достоверную оценку КПД устройства.

Расчет полезной работы из графика нагрузки

Для точного определения полезной работы необходимо интегрировать график нагрузки по времени. Если на оси Y откладывается моментальная мощность, а на оси X – время работы устройства, полезная работа W вычисляется как площадь под кривой: W = ∫ P(t) dt. Для дискретного графика с шагом Δt используют суммирование: W ≈ Σ P_i × Δt, где P_i – мощность в i-й точке.

При наличии ступенчатого или пилообразного графика рекомендуется разбить график на отдельные прямоугольники или трапеции. Для трапециевидного участка формула полезной работы примет вид: W_segment = (P_i + P_{i+1}) / 2 × Δt. Такой подход уменьшает погрешность до 1–2% при равномерной дискретизации.

Особое внимание стоит уделить периодам пиковых нагрузок. Если график содержит кратковременные всплески, их интегрирование напрямую через площадь под кривой может недооценивать реальные энергетические потери. В таких случаях полезно выделять пики отдельно и учитывать их среднюю мощность по продолжительности всплеска.

Для упрощенного контроля КПД цикла можно построить таблицу с интервалами времени, средними значениями мощности и накопленной полезной работы. Это позволяет быстро оценивать эффективность устройства на каждом этапе цикла и выявлять участки с низкой энергоотдачей без построения сложных моделей.

Определение потерь энергии и их учет в вычислениях

Для расчета КПД цикла устройство необходимо сначала определить все виды потерь энергии. Наиболее существенные из них включают тепловые потери в элементах сопротивления, механические потери на трение и аэродинамические потери при движении рабочих тел. Игнорирование хотя бы одного компонента приводит к систематической переоценке КПД.

Тепловые потери можно оценить по изменению температуры отдельных элементов устройства. Например, для электрического мотора с сопротивлением обмотки R = 0,5 Ом и током I = 20 А тепловая мощность потерь составит P_тепл = I²R = 200 Вт.

Механические потери фиксируются экспериментально или рассчитываются через коэффициенты трения. Для подшипника с нагрузкой 500 Н и коэффициентом трения 0,01 вращение со скоростью 300 об/мин дает потерю мощности около 15 Вт.

Аэродинамические потери определяются через коэффициент сопротивления и скорость потока. Для вентилятора с площадью лопастей 0,1 м² и скоростью воздуха 5 м/с потери энергии оцениваются как P = 0,5 × ρ × C_d × S × v³, что при ρ = 1,2 кг/м³ и C_d = 0,8 даст около 6 Вт.

Для систем с тепловыми циклами полезно составлять таблицу распределения потерь по компонентам. Это облегчает корректировку данных при расчете КПД:

Учет потерь в вычислениях производится через корректировку энергии, подводимой к устройству. КПД цикла определяется как отношение полезной работы к сумме подведенной энергии и всех выявленных потерь. Для точности измерений рекомендуется включать как статические, так и динамические компоненты потерь.

При сложных циклах с несколькими режимами работы рекомендуется строить график потерь по времени. Это позволяет учитывать вариацию нагрузки и мгновенные пики потерь, повышая точность расчета КПД до 2–3 %.

Вопрос-ответ:

Как определить полезную работу устройства по графику его работы?

Для этого нужно вычислить площадь под кривой графика силы или мощности относительно времени, которая соответствует полезной работе. Если график представлен в виде зависимости мощности от времени, интегрирование этой функции по циклу даст общее количество полезной энергии, затраченной устройством. После этого результат можно использовать для расчёта коэффициента полезного действия.

Можно ли оценить КПД цикла, если график неполный или прерывистый?

Да, при наличии частичных данных можно приблизительно оценить КПД, разбивая график на отдельные участки, для которых известны значения мощности или силы. Затем для каждого участка вычисляется работа и суммируется. Полученный суммарный результат позволит получить приближённое значение КПД, хотя точность будет ниже, чем при полном графике.

Каким образом график помогает учесть потери энергии в расчёте КПД?

График отражает фактическую работу устройства, включая затраты на преодоление трения, сопротивления среды и других потерь. Разница между подведённой энергией и полезной работой, видимой на графике, позволяет определить долю потерь. Эти данные используются для расчёта КПД, показывая, какая часть энергии действительно преобразуется в полезное действие.

Можно ли вычислить КПД для циклов с переменной нагрузкой по графику?

Да, для переменной нагрузки необходимо учитывать изменение мощности в разные моменты времени. Каждый сегмент графика рассматривается отдельно: вычисляется работа на данном интервале и суммируется для всего цикла. После этого суммарная полезная работа делится на суммарную подведённую энергию, что даёт коэффициент полезного действия для всего цикла.

Какие ошибки чаще всего возникают при расчёте КПД по графику?

Чаще всего ошибки появляются из-за неточного считывания данных с графика, неправильного учета масштабов осей или пренебрежения интервалами времени между измерениями. Также часто упускают потери энергии в механизмах или в окружающей среде, что приводит к завышенному значению КПД. Внимательное измерение площадей под кривой и проверка масштабов минимизируют такие ошибки.

Как по графику работы устройства определить полезную и расходуемую энергию?

Для вычисления коэффициента полезного действия на основе графика сначала нужно выделить участки, где устройство выполняет работу, и участки, где потребляется энергия без выполнения полезной функции. Полезная энергия определяется как площадь под кривой, соответствующей активной работе устройства, а затраченная энергия — это общая площадь под всей кривой потребления энергии. После этого КПД можно найти как отношение полезной энергии к полной затраченной энергии. Важно аккуратно учитывать масштабы графика и единицы измерения, чтобы расчет был корректным.

Можно ли оценить КПД цикла устройства, если график имеет переменную амплитуду и нестабильный режим работы?

Да, но в этом случае расчет требует более точного подхода. Нужно разделить график на отдельные интервалы, в которых работа устройства относительно стабильна, и для каждого интервала определить полезную и затраченную энергию. Затем суммируют значения по всем интервалам. Такой метод позволяет учесть колебания амплитуды и нестабильность работы, чтобы итоговый коэффициент был максимально близок к реальному. Также полезно использовать средние значения за несколько циклов, чтобы сгладить случайные колебания.
