Тахометр на бензопиле применяют для контроля оборотов коленвала при настройке карбюратора и диагностике системы зажигания. На практике он часто остаётся подключённым постоянно, хотя используется эпизодически. Лишний провод на высоковольтном кабеле, дополнительная нагрузка на модуль зажигания и риск наводок – частые причины, по которым владельцы решают убрать прибор из схемы.
Перед отключением важно понимать, какой именно тахометр установлен. Внешние модели обычно считывают импульсы с провода свечи зажигания через индукционную петлю или прямое подключение. Встроенные варианты встречаются реже и могут быть частью электронного блока или комбинированного диагностического модуля. От типа подключения зависит порядок действий и объём разборки.
Неправильное отключение может привести к сбоям искрообразования или нестабильной работе двигателя. Особенно чувствительны к вмешательству современные пилы с ограничителем оборотов и электронным управлением зажиганием. Поэтому перед началом работ требуется определить точку подключения, проверить целостность изоляции и исключить вмешательство в штатные цепи питания.
В статье разобраны практические способы отключения тахометра без повреждения зажигания, указаны типовые ошибки и признаки, по которым можно понять, что прибор больше не влияет на работу бензопилы. Все рекомендации ориентированы на бытовые и полупрофессиональные модели с двухтактным двигателем.
Определение типа тахометра и способа его подключения

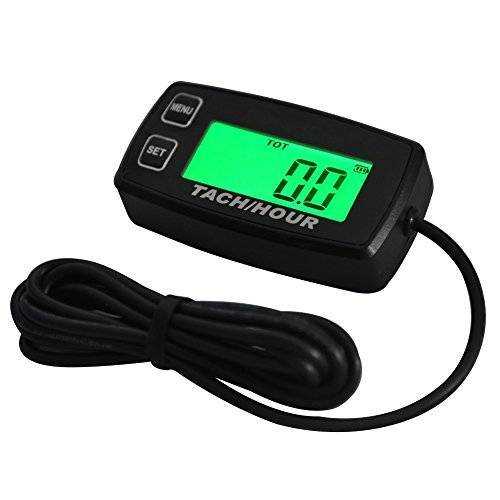

На бензопилах применяются два основных типа тахометров: внешние автономные и встроенные. Внешний прибор представляет собой отдельный модуль с дисплеем и тонким сигнальным проводом. Он не имеет прямого электрического контакта с системой зажигания и считывает импульсы индукционным способом.
Самый распространённый вариант подключения внешнего тахометра – намотка 3–6 витков сигнального провода на высоковольтный кабель свечи зажигания. Фиксация выполняется без зачистки изоляции. При таком способе тахометр получает импульсы от искры, а его отключение сводится к снятию намотки или отсоединению модуля.
Реже встречается прямое подключение к клемме катушки зажигания. В этом случае тахометр соединён с низковольтной частью схемы, а его провод может быть зажат под винтом или припаян. Такой вариант требует внимательной проверки, так как разрыв цепи не должен затрагивать штатные соединения катушки и кнопки остановки двигателя.
Встроенные тахометры обычно являются частью сервисного блока или электронного ограничителя оборотов. Их наличие можно определить по отсутствию внешних проводов и по информации в технической документации модели. Физического сигнального кабеля в этом случае нет, а отключение выполняется через разъём, программную настройку или удаление отдельного модуля.
Перед любыми действиями следует осмотреть область свечи зажигания, катушки и корпуса рукояти. Если тахометр подключён без вмешательства в заводскую проводку и использует индукционный съём сигнала, его тип определён как внешний и он отключается без разборки двигателя.
Отключение внешнего тахометра через разъём зажигания
Для определения такого подключения выполните осмотр:
- найдите тонкий провод, идущий от тахометра к катушке зажигания;
- проверьте, подключён ли он к отдельному разъёму, а не под общий винт;
- убедитесь, что провод не является частью цепи кнопки остановки.
Отключение выполняется в следующем порядке:
- аккуратно разъедините штекер тахометра, удерживая корпус разъёма, а не провод;
- осмотрите контакт на наличие окислов или следов нагрева;
- при необходимости закройте свободный разъём защитным колпачком или изолируйте.
Если провод тахометра был подключён под винт катушки, его следует снять, не нарушая положения штатных проводов. После этого винт необходимо затянуть с прежним усилием, чтобы не ухудшить контакт катушки с массой.
После отключения рекомендуется кратковременно запустить бензопилу и проверить:
- устойчивость холостого хода;
- отсутствие пропусков искры при наборе оборотов;
- корректную работу кнопки остановки двигателя.
Если после снятия тахометра появляются перебои, значит прибор был включён в цепь напрямую и его удаление нарушило электрическое соединение. В таком случае требуется восстановить исходную схему без использования тахометра.
Снятие проводов тахометра с высоковольтного кабеля
Индукционное подключение тахометра выполняется путём намотки сигнального провода на высоковольтный кабель свечи зажигания. Такой способ не требует вмешательства в штатную проводку, поэтому отключение сводится к полному удалению намотки без повреждения изоляции.
Перед началом работ необходимо снять свечной колпачок и обеспечить доступ к участку кабеля длиной не менее 5–7 см. Намотка обычно состоит из 4–6 витков, зафиксированных изолентой или термоусадочной трубкой.
Снятие выполняется вручную, без использования режущего инструмента. Провод тахометра аккуратно разматывается в обратном порядке, при этом запрещается тянуть за витки с усилием, чтобы не надорвать внешнюю оболочку высоковольтного провода.
После удаления сигнального провода следует осмотреть кабель. Повреждение изоляции может привести к пробою искры на массу и нестабильной работе двигателя. Допускаются только поверхностные следы от изоляции крепления без оголения жилы.
| Признак | Допустимое состояние | Требуемое действие |
|---|---|---|
| Целостность изоляции | Без трещин и надрывов | Дополнительные действия не требуются |
| Следы давления от витков | Неглубокие отпечатки | Контроль после запуска |
| Оголение жилы | Не допускается | Замена или изоляция кабеля |
После снятия намотки кабель рекомендуется уложить в штатный держатель, исключив контакт с горячими частями цилиндра. Затем выполняется пробный запуск бензопилы с контролем устойчивости искры и отсутствия посторонних помех.
Отключение встроенного тахометра в модуле управления
Встроенный тахометр чаще всего реализован как часть электронного модуля зажигания или сервисного блока, связанного с ограничителем оборотов. Визуально он не имеет отдельного сигнального провода и не подключён к высоковольтному кабелю. Его наличие определяется по маркировке модуля и схемам конкретной модели бензопилы.
Перед отключением необходимо снять верхний кожух и получить доступ к модулю управления. Он располагается рядом с катушкой зажигания и соединён с ней коротким жгутом. На корпусе модуля могут присутствовать сервисные контакты или перемычки, предназначенные для диагностики оборотов.
На некоторых моделях тахометр отключается путём размыкания сервисной перемычки или отсоединения отдельного диагностического разъёма. Такие элементы не участвуют в цепи искрообразования, поэтому их удаление не влияет на запуск двигателя при соблюдении схемы.
Если тахометр встроен программно, его отключение выполняется через сервисный режим. Для этого используется фирменный диагностический прибор или комбинация действий, описанная в технической документации. Самостоятельное вмешательство без схемы может привести к блокировке модуля или ограничению оборотов.
Механическое удаление элементов модуля, пайка или перерезание дорожек не допускаются. Любое нарушение целостности платы может вызвать нестабильную искру, перегрев катушки и отказ кнопки остановки двигателя. После отключения требуется проверить запуск, холостой ход и корректное глушение бензопилы.
Проверка работы бензопилы после отключения тахометра
После удаления тахометра необходимо убедиться, что система зажигания работает без изменений. Проверка начинается с холодного запуска: двигатель должен схватывать с 2–4 рывков стартера без пропусков искры и резких хлопков в глушителе.
На прогретом двигателе оценивается холостой ход. Цепь не должна вращаться, обороты остаются стабильными, без самопроизвольного роста. Если холостой ход стал неровным, следует повторно осмотреть участок катушки и высоковольтного кабеля на предмет ослабленных контактов.
При резком нажатии на курок газа двигатель обязан уверенно набирать обороты без провалов и задержек. Под нагрузкой, при пробном резе древесины средней плотности, не допускаются перебои, снижение тяги или самопроизвольное глушение.
Отдельно проверяется работа кнопки остановки двигателя. После отключения тахометра она должна мгновенно глушить мотор. Замедленное отключение указывает на ошибку в восстановлении цепи зажигания.
Заключительный этап – визуальный контроль. Все провода должны быть уложены в штатные держатели, изоляция не касается горячих частей цилиндра, крепёж катушки затянут. При отсутствии отклонений бензопила готова к дальнейшей эксплуатации без тахометра.
Типичные ошибки при отключении тахометра и их исправление
При удалении тахометра владельцы бензопил часто допускают ошибки, влияющие на работу двигателя. Наиболее распространённые случаи и способы их исправления:
- Разрыв основной цепи зажигания: происходит при неправильном отсоединении проводов тахометра, подключённого под винт катушки. Исправление: восстановить проводку в исходное состояние, закрепив кабель под винтом или разъёмом без зажатия других жил.
- Повреждение изоляции высоковольтного кабеля: возникает при резком снятии индукционной намотки. Исправление: осмотреть кабель, заменить или изолировать оголённые участки термоусадкой.
- Окисление контактов разъёмов: проявляется при длительном использовании без обслуживания. Исправление: очистить контакты щёткой или спиртовым раствором, затем надёжно соединить разъём.
- Неправильное отключение встроенного тахометра: самостоятельное вмешательство в плату модуля может вызвать нестабильность искры. Исправление: восстановить исходную схему или использовать сервисный режим для отключения через диагностический разъём.
- Игнорирование проверки работы после отключения: проявляется в виде пропусков искры или нестабильного холостого хода. Исправление: провести контроль холодного и прогретого запуска, холостого хода, резкого набора оборотов и работы кнопки остановки.
Системный подход к проверке и внимательное выполнение инструкций позволяет отключить тахометр без риска для двигателя и обеспечить стабильную работу бензопилы.
Когда отключение тахометра может привести к проблемам в работе пилы
Отключение тахометра не всегда безопасно. Наиболее критично это для бензопил с электронным ограничителем оборотов и встроенным модулем управления, где сигнал тахометра участвует в регулировке искрообразования.
Если внешние провода тахометра были подключены напрямую к катушке или к цепи зажигания, их снятие может вызвать:
- пропуски искры на высоких оборотах;
- нестабильный холостой ход из-за нарушения балансировки импульсов;
- самопроизвольное глушение двигателя при работе под нагрузкой.
Встроенные тахометры, отключённые без соблюдения схемы, способны блокировать работу модуля управления. Признаки проблем: кнопка стопа не реагирует, двигатель глохнет при наборе оборотов, ограничитель оборотов перестаёт работать корректно.
Для безопасного отключения встроенного тахометра необходимо использовать разъём диагностического интерфейса или сервисный режим, указанный в документации производителя. Механическое вмешательство в плату или пайку дорожек приводит к необратимым сбоям и требует восстановления модуля или замены его целиком.
Вопрос-ответ:
Можно ли отключить тахометр на любой бензопиле без риска для двигателя?
Не на всех моделях безопасно отключать тахометр. На пилax с электронным модулем зажигания встроенный тахометр участвует в регулировке оборотов. Если снять его без соблюдения схемы, возможны перебои искры, нестабильный холостой ход и некорректная работа ограничителя оборотов. На пилax с индукционным внешним тахометром отключение проводится снятием намотки сигнального провода и не влияет на работу двигателя.
Как правильно снять провод тахометра с высоковольтного кабеля свечи?
Необходимо снять свечной колпачок и аккуратно размотать провод тахометра, который обычно намотан 4–6 витками вокруг кабеля. Важно не тянуть за провод с усилием, чтобы не повредить изоляцию. После снятия кабель проверяется на целостность, отсутствие трещин и оголённых жил. При необходимости повреждённые участки изолируют термоусадкой.
Встроенный тахометр отключается так же просто, как внешний?
Нет. Встроенный тахометр обычно интегрирован в модуль управления или электронный ограничитель оборотов. Его нельзя просто снять или разорвать провод. Для отключения используется сервисный разъём или специальная процедура в документации производителя. Любое вмешательство в плату может вызвать сбои работы двигателя.
После отключения тахометра бензопила начала глохнуть. Что делать?
Сначала проверьте, не были ли повреждены провода или контакты катушки зажигания. На внешних тахометрах возможен разрыв цепи при неправильном отсоединении. На встроенных — вероятно, был нарушен контакт в модуле. Восстановите исходное подключение, убедитесь, что все соединения надёжны, затем повторно протестируйте двигатель на холостых и при наборе оборотов.
Можно ли полностью игнорировать проверку работы после снятия тахометра?
Нет. Любое отключение тахометра требует проверки запуска, холостого хода, ускорения и работы кнопки остановки. Даже при внешнем индукционном подключении возможны сбои из-за ослабленных контактов. Проверка позволяет убедиться, что двигатель работает стабильно и безопасно.
