Esp 01 сколько свободных gpio

Всего в ESP-01 предусмотрено восемь физических пинов, но только два из них – GPIO0 и GPIO2 – можно использовать в проектах. Остальные пины задействованы под питание, управление и интерфейсы: TX, RX, RST, CH_PD, VCC и GND. При этом GPIO0 имеет особое поведение при старте – его состояние определяет режим загрузки прошивки.

Чтобы избежать конфликтов, при подключении устройств к этим пинам нужно учитывать логику загрузки. Например, при программировании модуля GPIO0 должен быть притянут к земле, а во время работы – удерживаться в высоком уровне. GPIO2 при запуске должен оставаться в состоянии логической единицы, иначе модуль не запустится.

Зная эти ограничения, можно рационально использовать доступные GPIO для управления светодиодами, датчиками или миниатюрными реле. При необходимости расширения функционала применяют внешние регистры, мультиплексоры или переход на модификации вроде ESP-01S или ESP-12E, где число доступных GPIO больше.

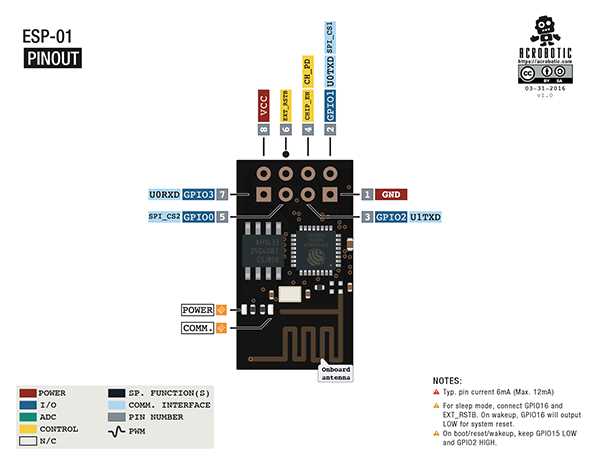

Модуль ESP-01 создан на базе микроконтроллера ESP8266EX и предназначен для компактных Wi-Fi решений. На плате размещены восемь пинов, включая питание, интерфейс UART и два универсальных входа-выхода. Размер платы – около 25×14 мм, что делает модуль удобным для встроенных устройств и IoT-проектов с ограниченным пространством.

Какие пины доступны пользователю на ESP-01

Модуль ESP-01 имеет ограниченное число контактов, из которых лишь два можно использовать для подключения внешних устройств. Остальные пины выполняют функции питания, управления и связи с компьютером.

• GPIO0 – может использоваться как цифровой вход или выход, но при загрузке прошивки должен быть притянут к земле. После прошивки допускается использование для управления светодиодами, реле или другими компонентами, если он не конфликтует с процессом запуска.

1. VCC – питание 3,3 В;
2. GND – общий провод;
3. TX и RX – интерфейс UART для обмена данными и прошивки;
4. RST – сброс микроконтроллера;
5. CH_PD – активация чипа (подключается к высокому уровню).

Таким образом, из восьми пинов модуля только GPIO0 и GPIO2 можно использовать в пользовательских схемах. При необходимости расширения числа портов применяют внешние микросхемы, например PCF8574 или MCP23017, которые подключаются по интерфейсу I²C.

Назначение и функции GPIO0 и GPIO2

Оба пина поддерживают базовые функции Arduino API – digitalRead() и digitalWrite(). Для стабильной работы схемы стоит учитывать, что при программировании или перезапуске устройства они временно изменяют состояние, поэтому использование этих пинов для критичных сигналов нежелательно.

Ограничения использования GPIO0 и GPIO2 при загрузке прошивки

При прошивке GPIO0 должен быть замкнут на землю. Это переводит модуль в режим программирования через UART. После завершения загрузки необходимо разомкнуть соединение и подать высокий уровень, чтобы устройство перешло в рабочий режим. Если во время старта пин остаётся в низком уровне, модуль снова попытается войти в режим прошивки.

При проектировании схемы важно избегать подключений, которые могут изменить уровни этих пинов при старте – например, напрямую соединённых кнопок или модулей с открытым коллектором. Если требуется использовать GPIO0 или GPIO2 для внешних устройств, следует предусмотреть ограничительные резисторы и логические элементы, исключающие воздействие на сигналы загрузки.

Соблюдение этих условий гарантирует корректную прошивку и стабильный запуск ESP-01, даже при постоянном подключении периферии к доступным GPIO.

Как задействовать свободные GPIO для управления устройствами

Перед использованием следует убедиться, что пины находятся в безопасном состоянии при запуске устройства. Для этого применяют подтягивающие резисторы:

• 10 кОм к питанию для GPIO2;
• 10 кОм к питанию для GPIO0, если модуль не прошивается.

Для управления нагрузками, потребляющими более 10–15 мА, применяют промежуточные элементы:

• транзисторы 2N2222, BC547 или их аналоги для включения реле;
• оптопары при управлении сетевыми устройствами;
• модульные реле с опторазвязкой для защиты микроконтроллера.

Пример простого подключения светодиода к GPIO2:

• анод светодиода – к питанию 3,3 В через резистор 220 Ом;
• логический ноль на GPIO2 включает светодиод.

Для связи с датчиками можно использовать цифровые интерфейсы. Например, датчик температуры DS18B20 подключается к GPIO2 по шине 1-Wire. При необходимости задействовать больше входов и выходов устанавливают расширители портов – PCF8574 или MCP23017, работающие через I²C.

Соблюдение ограничений по току и уровню логических сигналов обеспечивает стабильную работу ESP-01 при управлении внешними компонентами.

Подключение внешних датчиков и модулей к GPIO ESP-01

Модуль ESP-01 оснащён всего двумя доступными GPIO: GPIO0 и GPIO2. Их возможности ограничены, что накладывает строгие условия на подключение внешних датчиков и устройств.

GPIO0 используется для выбора режима загрузки при старте, поэтому подключение к нему устройств с высоким потреблением тока или нестабильным уровнем сигнала может вызвать проблемы при прошивке. Оптимально подключать к нему датчики с низким энергопотреблением, например датчики температуры DS18B20 или фоторезисторы.

Для работы с несколькими датчиками рекомендуется использовать мультиплексоры или сдвиговые регистры, чтобы экономить GPIO. Например, подключение нескольких I²C датчиков через модуль на базе PCF8574 позволяет управлять 8 цифровыми линиями через один I²C интерфейс.

При подключении аналоговых датчиков через внешний АЦП, например MCP3008, GPIO0 и GPIO2 можно использовать как интерфейс SPI для чтения данных с нескольких аналоговых каналов.

При проектировании схемы подключения рекомендуется проверять стартовый режим ESP-01 и избегать одновременного подключения устройств, способных изменять уровень сигнала на GPIO0 или GPIO2 во время включения модуля.

Использование GPIO в прошивке Arduino IDE

pinMode(0, OUTPUT);
pinMode(2, INPUT_PULLUP);

GPIO0 следует использовать с осторожностью: подключённое к нему устройство может препятствовать нормальной загрузке, если на нём присутствует низкий уровень сигнала при включении модуля. Для безопасной работы рекомендуется подтягивать его к VCC через резистор 10 кОм.

GPIO2 должен быть подтянут к VCC. Его можно использовать для цифровых датчиков, светодиодов или реле с низким потреблением. Для подключения I²C устройств на ESP-01 часто используют GPIO2 как SDA, а GPIO0 – как SCL, учитывая ограничения по режиму загрузки.

При работе с несколькими устройствами через один GPIO допустимо применять мультиплексоры или сдвиговые регистры, чтобы расширить количество управляемых линий без изменения схемы подключения.

Практические примеры работы с GPIO на ESP-01

ESP-01 имеет два доступных GPIO: GPIO0 и GPIO2. Их можно использовать для управления светодиодами, реле, считывания цифровых датчиков и работы с I²C или SPI интерфейсами через мультиплексоры.

Пример подключения светодиода к GPIO2:

pinMode(2, OUTPUT);
digitalWrite(2, HIGH); // включение LED
digitalWrite(2, LOW); // выключение LED

Пример подключения кнопки к GPIO0 с подтяжкой к VCC через 10 кОм:

pinMode(0, INPUT_PULLUP);
if(digitalRead(0) == LOW){
  // действие при нажатии кнопки
}

Для подключения нескольких устройств через один GPIO применяются сдвиговые регистры 74HC595 или I²C расширители PCF8574, позволяющие управлять до 8 цифровыми линиями через одну шину.

При работе с ESP-01 важно учитывать, что подключение нагрузки к GPIO0 и GPIO2 во время включения может изменить режим загрузки. Рекомендуется проверять схемы на наличие токовых перегрузок и использовать защитные элементы при подключении реле или моторов.

Вопрос-ответ:

Сколько GPIO доступно на модуле ESP-01 для подключения внешних устройств?

На ESP-01 доступны два GPIO: GPIO0 и GPIO2. Они могут использоваться для управления светодиодами, реле или считывания данных с цифровых датчиков. Остальные контакты заняты для питания, прошивки и работы модуля.

Можно ли использовать GPIO0 для подключения кнопки или датчика?

Да, GPIO0 можно использовать для кнопок или датчиков, но с ограничениями. Этот вывод участвует в выборе режима загрузки ESP-01 при включении, поэтому сигнал низкого уровня во время старта может помешать прошивке. Для кнопки рекомендуется подтяжка к VCC через резистор 10 кОм.

Какие меры предосторожности нужно соблюдать при подключении нагрузки к GPIO ESP-01?

Каждый GPIO способен безопасно отдавать до 12 мА. Для подключения реле, моторов или других устройств с более высоким потреблением следует использовать транзисторные ключи или оптопары. Также нужно учитывать подтяжку к VCC и состояние выводов при старте модуля, чтобы избежать сбоев загрузки.

Можно ли расширить количество доступных GPIO на ESP-01?

Да, количество управляемых линий можно увеличить с помощью мультиплексоров, сдвиговых регистров 74HC595 или I²C расширителей типа PCF8574. Они позволяют управлять несколькими устройствами через два доступных GPIO, сохраняя стабильность работы модуля.
