Как вытащить батарейку из материнской платы

Материнская плата большинства современных ПК использует литиевую батарейку формата CR2032 для поддержания настроек BIOS и системного времени. При необходимости замены важно соблюдать точный порядок действий, чтобы не повредить контакты или микросхемы рядом с батарейным отсеком.

Перед началом работы требуется полностью отключить питание и отсоединить кабели питания блока, чтобы исключить риск короткого замыкания. Даже при выключенном компьютере остаточное напряжение на конденсаторах может представлять опасность, поэтому рекомендуется подождать несколько минут и прикасаться к плате только за пластиковые или не проводящие элементы.

Для извлечения батарейки следует использовать тонкий пластиковый или антистатический инструмент, чтобы аккуратно сдвинуть фиксатор. Давление на контактные площадки или корпус батарейки может привести к их деформации, поэтому движения должны быть точными и контролируемыми.

После извлечения батарейки важно хранить её отдельно от металлических предметов и высоких температур. Если батарейка планируется использовать повторно, проверка напряжения мультиметром позволит убедиться в её работоспособности до установки на плату.

Определение типа батарейки на вашей материнской плате

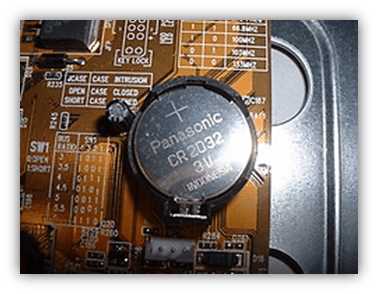

На большинстве материнских плат используется литиевая батарейка типа CR2032 с напряжением 3 В. Перед извлечением важно точно определить тип и полярность батарейки, чтобы подобрать подходящую замену и избежать повреждения платы.

Для точного определения выполните следующие действия:

1. Осмотрите батарейку в отсеке: на корпусе обычно указаны модель, напряжение и дата производства.
2. Проверьте полярность: плюс (+) всегда обращен вверх, минус (-) соприкасается с контактной площадкой платы.
3. Сравните с документацией вашей материнской платы: в техническом паспорте указаны допустимые типы батареек и рекомендации по замене.

Если плата использует нестандартный размер или форму батарейки, лучше приобрести батарейку точно по спецификации производителя. Использование неподходящей батарейки может вызвать нестабильную работу BIOS и потерю настроек системы.

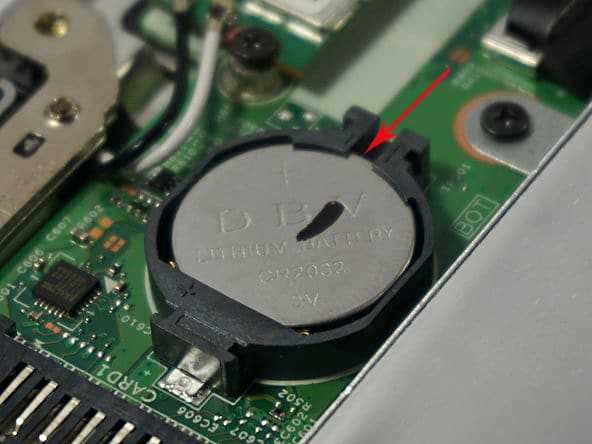

Необходимые инструменты для безопасного извлечения батарейки

Для аккуратного извлечения батарейки с материнской платы потребуются инструменты, исключающие повреждение платы и контактов. Все инструменты должны быть из антистатических или непроводящих материалов.

• Антистатический браслет: предотвращает накопление статического электричества на теле, что снижает риск повреждения микросхем.
• Пластиковая или не металлическая лопатка: используется для аккуратного отжимания фиксатора батарейки без деформации контактов.
• Пинцет с пластиковыми или керамическими наконечниками: помогает точно удерживать батарейку при извлечении и установке.
• Мультиметр: проверяет напряжение батарейки до замены, что позволяет убедиться в её работоспособности или необходимости замены.
• Защитные перчатки: предотвращают контакт с остаточным напряжением и загрязнениями на плате.

Использование обычных металлических инструментов без изоляции может привести к короткому замыканию и повреждению материнской платы, поэтому соблюдение этих рекомендаций критично для безопасной замены батарейки.

Выключение питания и подготовка компьютера к работе

Перед извлечением батарейки необходимо полностью отключить питание компьютера. Начните с выключения блока питания и отсоединения сетевого кабеля, чтобы исключить любое напряжение на плате.

Удалите все подключенные внешние устройства: USB-устройства, мониторы, периферийные кабели. Это уменьшает риск случайного короткого замыкания при работе с материнской платой вне корпуса.

Если компьютер недавно работал, подождите минимум 5–10 минут. Конденсаторы на плате могут сохранять напряжение, которое способно повредить элементы при прикосновении.

Работайте на антистатической поверхности или коврике и используйте антистатический браслет, заземлив его на металлическую часть корпуса. Это снижает вероятность повреждения чипов статическим электричеством.

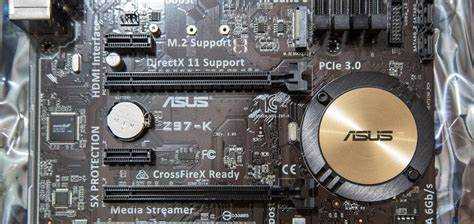

Поиск и доступ к отсеку с батарейкой на плате

Батарейка на материнской плате обычно размещается в круглой гнездовой ячейке диаметром около 20 мм, расположенной рядом с разъёмами PCI или слотом оперативной памяти. В некоторых моделях плата имеет защитный кожух или наклейку, которую необходимо аккуратно снять.

Для доступа к батарейке:

• Удалите боковую крышку корпуса, чтобы получить свободный доступ к плате.
• Осмотрите плату по периметру и около разъёмов питания – батарейка чаще всего размещена на верхней поверхности платы.
• Идентифицируйте фиксатор батареи – пластиковую защёлку или металлическую скобу, удерживающую батарейку в гнезде.
• Если батарейка закрыта дополнительной рамкой, осторожно подденьте её пластиковым инструментом, чтобы не повредить контакты.

После освобождения доступа убедитесь, что вокруг нет проводов или мелких деталей, которые могут помешать безопасному извлечению батарейки.

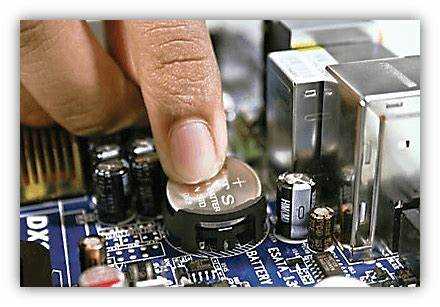

Методы осторожного снятия защёлки батарейного отсека

Батарейки на материнских платах фиксируются пластиковыми защёлками или металлическими скобами. Неправильное снятие может сломать фиксатор или деформировать контакты, что приведёт к нестабильной работе платы.

Для пластиковых защёлок используйте тонкую пластиковую лопатку или пластиковый пинцет. Аккуратно подденьте защёлку сбоку и слегка сдвиньте её вверх, не применяя силу напрямую на батарейку.

Металлические скобы требуют осторожного нажатия на конец скобы, чтобы освободить батарейку. Не сгибайте скобу больше чем на 2–3 мм, иначе она потеряет форму и не сможет надёжно фиксировать новую батарейку.

После снятия защёлки проверьте, что контактные площадки не повреждены и находятся в исходном положении. Только после этого можно аккуратно извлекать батарейку с гнезда.

Техника извлечения батарейки без повреждения платы

Извлечение батарейки требует точных и контролируемых действий, чтобы не повредить контакты и микросхемы вокруг гнезда. Используйте непроводящие инструменты и держите батарейку только за края.

Рекомендуемая последовательность действий представлена в таблице:

После извлечения храните батарейку отдельно, избегая металлических поверхностей и высоких температур. При повторной установке убедитесь в правильной полярности нового элемента.

Хранение извлечённой батарейки и меры безопасности

После извлечения батарейки важно хранить её в условиях, предотвращающих короткое замыкание и утечку электролита. Рекомендуется использовать пластиковый контейнер или антистатический пакет, исключающий контакт с металлическими предметами.

Не допускайте воздействия высоких температур и прямого солнечного света. Оптимальная температура хранения – от +10 до +25°C. Избегайте мест с повышенной влажностью, чтобы предотвратить коррозию контактов.

Если батарейка планируется использовать повторно, проверьте её напряжение мультиметром. Напряжение ниже 2,7 В указывает на необходимость замены, чтобы избежать нестабильной работы BIOS.

Не выбрасывайте батарейку в общий мусор: используйте специализированные пункты приёма для утилизации литиевых элементов. Это снижает риск возгорания и загрязнения окружающей среды.

Установка новой батарейки и проверка работы платы

После извлечения старой батарейки необходимо правильно установить новую, чтобы сохранить настройки BIOS и обеспечить стабильную работу системы.

1. Проверьте полярность новой батарейки: плюс (+) всегда обращён вверх, минус (-) соприкасается с контактной площадкой платы.
2. Аккуратно вставьте батарейку в гнездо, используя пластиковый инструмент при необходимости для точного позиционирования.
3. Закрепите батарейку защёлкой или скобой, убедившись, что контактные площадки не деформированы.
4. Подключите питание и включите компьютер. Войдите в BIOS и проверьте отображение системного времени и настроек платы.
5. Если настройки сбились, вручную восстановите корректные параметры и сохраните изменения.
6. Проверьте стабильность работы системы в течение 10–15 минут, чтобы убедиться, что батарейка контактирует правильно и не вызывает сбоев.

Регулярная проверка напряжения батарейки после нескольких лет эксплуатации помогает своевременно предотвратить потерю настроек BIOS и нестабильную работу материнской платы.

Вопрос-ответ:

Какие меры безопасности нужно соблюдать перед извлечением батарейки с материнской платы?

Перед извлечением батарейки необходимо полностью отключить питание компьютера и отсоединить сетевой кабель. Желательно подождать несколько минут после выключения, чтобы разрядились конденсаторы. Работать стоит на антистатической поверхности и использовать браслет для заземления, чтобы исключить риск повреждения микросхем статическим электричеством.

Можно ли использовать металлические инструменты для снятия батарейки?

Металлические инструменты увеличивают риск короткого замыкания и повреждения контактов платы. Для снятия батарейки безопаснее применять пластиковые или керамические пинцеты, а также пластиковые лопатки. Это позволяет аккуратно поддеть батарейку и защёлку без деформации гнезда или контактов.

Как определить точный тип батарейки на материнской плате?

На корпусе батарейки обычно указаны модель и напряжение, чаще всего это CR2032 с напряжением 3 В. Также стоит проверить документацию платы, где указываются допустимые типы батареек. Полярность батарейки: плюс (+) всегда обращён вверх, минус (-) контактирует с платой. Неправильный выбор батарейки может привести к сбросу настроек BIOS.

Что делать с извлечённой батарейкой, если она ещё рабочая?

Рабочую батарейку следует хранить отдельно от металлических предметов, в пластиковом контейнере или антистатическом пакете. Не допускается хранение при высоких температурах или повышенной влажности. Перед повторной установкой стоит проверить напряжение мультиметром, чтобы убедиться в работоспособности и стабильной работе платы.

Как проверить правильность установки новой батарейки?

После установки новой батарейки нужно включить компьютер и войти в BIOS. Проверяется системное время, дата и сохранённые настройки платы. Если данные корректны и компьютер работает стабильно, батарейка установлена правильно. Рекомендуется наблюдать работу системы несколько минут, чтобы убедиться, что контакты батарейки полностью соприкасаются с платой.

Можно ли повредить материнскую плату при извлечении батарейки и как этого избежать?

Повреждение платы возможно при неправильной работе с батарейкой. Основные риски связаны с коротким замыканием, деформацией контактов и статическим электричеством. Чтобы избежать проблем, полностью отключите питание и отсоедините кабели, используйте пластиковые или керамические инструменты для поддевания батарейки и защёлки, держите батарейку только за края, а саму плату — на антистатической поверхности. Перед повторной установкой новой батарейки проверьте полярность и убедитесь, что контакты не имеют видимых повреждений. Следуя этим мерам, можно извлечь батарейку без риска для платы и соседних компонентов.
