Извлечение разъема из электрической фишки требует точности и аккуратности, так как неправильное усилие может повредить контакты или пластиковый корпус. Перед началом работы важно определить тип разъема: встречаются защёлочные, винтовые и безфиксационные соединения. Каждый тип требует своей техники снятия.
Для работы понадобятся тонкие плоские инструменты, такие как пластиковые или металлические лопатки шириной 2–5 мм, а также фонарик для визуального контроля контактов. Металлические инструменты стоит использовать осторожно, чтобы не повредить проводники и не вызвать короткое замыкание.
Перед извлечением разъема рекомендуется отключить питание и при возможности зафиксировать проводку, чтобы избежать случайного натяжения. Освобождение фиксаторов и защёлок выполняется мягким нажатем или поддеванием в месте крепления, при этом разъём следует вытягивать строго по линии контактов, без перекосов.
После извлечения разъема важно осмотреть контакты на наличие следов окисления, деформации или загрязнений. При необходимости их очищают спиртовым раствором или специальными средствами для электрических контактов, чтобы сохранить надёжность соединения при повторной установке.
Определение типа разъема перед извлечением
Перед снятием разъема важно точно определить его конструкцию, так как от этого зависит способ извлечения и риск повреждения.
Основные типы разъемов:
- Защёлочные – имеют пластиковые фиксаторы, которые удерживают разъем в корпусе. Для снятия нужно аккуратно надавить или поддеть защёлку, чтобы освободить разъем.
- Винтовые – фиксируются с помощью миниатюрных винтов. Их необходимо отвинтить соответствующей отвёрткой, избегая перекручивания и повреждения резьбы.
- Безфиксационные – просто вставляются в гнездо и удерживаются трением. Действовать нужно плавно, строго по линии контактов, чтобы не погнуть штыри.
Дополнительно проверяют:
- Маркировку на разъеме: часто производители указывают модель и тип соединения.
- Состояние проводов и их цветовую маркировку, чтобы избежать перепутывания при повторной установке.
- Наличие видимых фиксаторов или штырей, которые могут блокировать извлечение.
Точное определение типа разъема позволяет выбрать правильный инструмент и технику извлечения, минимизируя риск повреждения контактов и корпуса.
Подготовка инструментов для безопасного снятия
Для аккуратного извлечения разъема важно заранее подготовить инструменты, которые обеспечат контроль и минимизируют риск повреждений.
Необходимый набор инструментов:
- Плоские пластиковые лопатки шириной 2–5 мм для поддевания защёлок и фиксаторов без риска повреждения корпуса.
- Тонкие металлические отвёртки с изолированными ручками для винтовых разъемов и точной работы в ограниченном пространстве.
- Пинцет с узкими наконечниками для удержания и направления проводов при извлечении.
- Фонарик или светодиодный фонарь для визуального контроля контактов и фиксаторов.
- Изолента или держатели проводов для фиксации кабелей и предотвращения натяжения во время работы.
Рекомендации по подготовке:
- Проверить инструмент на наличие заусенцев и острых краёв, чтобы не повредить пластик или контакты.
- Разместить инструменты на ровной поверхности рядом с рабочей зоной для быстрого доступа.
- Убедиться, что питание отключено и провода зафиксированы перед началом извлечения разъема.
Правильная подготовка инструментов снижает риск деформации контактов, поломки корпуса и повреждения проводки при снятии разъема.

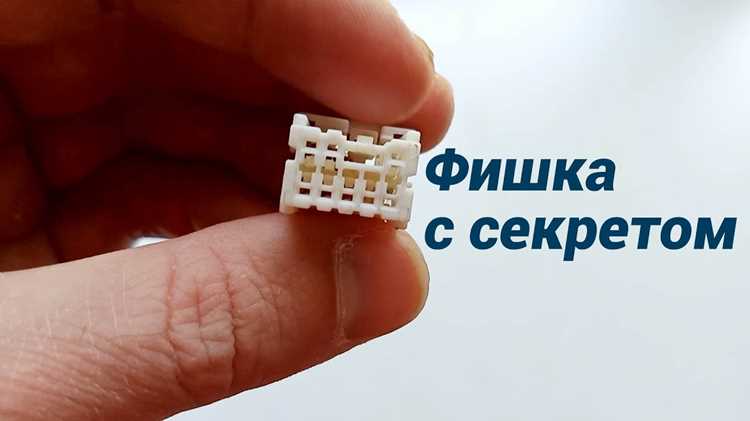

Освобождение фиксаторов и защёлок
Правильное освобождение фиксаторов и защёлок критично для сохранения целостности разъема и контактов. Любое усилие должно быть направлено только на механизм крепления, без перекоса корпуса.
Техника работы с фиксаторами:
| Тип фиксатора | Метод освобождения | Рекомендации |
|---|---|---|
| Пластиковая защёлка | Поддеть тонкой пластиковой лопаткой или ногтем, аккуратно прижать вниз или в сторону | Не использовать силу; контролировать направление движения разъема |
| Встроенный штырь | Нажать или сдвинуть штырь в углубление перед вытягиванием | Проверить, чтобы штырь полностью вышел из зацепления |
| Винтовой фиксатор | Отвинтить маленькой отвёрткой, удерживая разъем неподвижно | Избегать перекручивания винта и повреждения резьбы |
После освобождения фиксаторов разъём можно аккуратно вытягивать по линии контактов. Любое боковое давление увеличивает риск поломки защёлок и деформации штырей.
Правильное направление вытягивания разъема
Вытягивание разъема должно выполняться строго вдоль оси контактов. Любое смещение в стороны или перекос увеличивает риск погнутых штырей и повреждения корпуса.
Рекомендации по направлению:
- Вертикальные разъемы: тянуть строго вверх или вниз, удерживая корпус рукой или инструментом для стабилизации.
- Горизонтальные разъемы: вытягивать параллельно плоскости контактов, избегая скручивания или наклона.
- Короткие соединители с несколькими фиксаторами: сначала освободить все защёлки, затем тянуть равномерно, слегка покачивая для снижения трения.
Если разъем не выходит с первого раза, не применять силу. Проверить фиксаторы и повторно поддеть их инструментом. Постепенное вытягивание защищает контакты и сохраняет целостность пластикового корпуса.
Предотвращение повреждений контактов и проводов
Контакты и провода разъема легко повреждаются при неправильном снятии. Основная опасность – изгиб штырей, разрыв проводников и нарушение изоляции.
Методы защиты контактов и проводов:
- Держать разъем за пластиковый корпус, не тянуть за провода.
- Использовать тонкий инструмент для поддевания фиксаторов, чтобы не деформировать металлические штыри.
- Фиксировать провода изолентой или держателями, чтобы избежать натяжения во время извлечения.
- Вытягивать разъем плавно, без резких рывков и перекосов.
- При работе с окисленными или загрязненными контактами предварительно очистить их спиртовым раствором или специальной жидкостью для контактов.
Соблюдение этих правил минимизирует риск повреждений и обеспечивает корректную работу разъема при повторной установке.

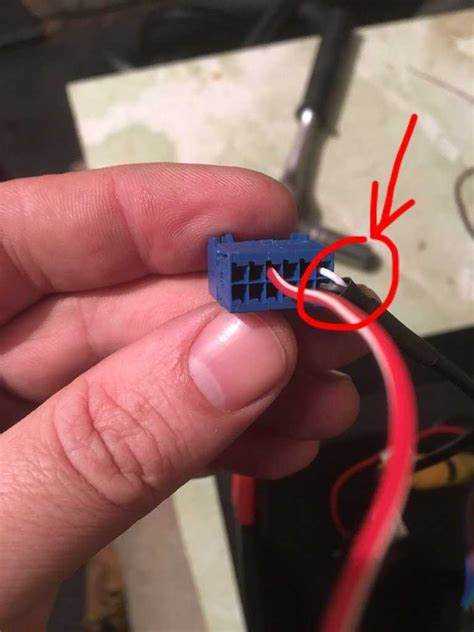

Проверка и очистка разъема после извлечения
После снятия разъема важно осмотреть контакты и корпус на предмет повреждений, загрязнений и окисления. Любая деформация штырей или следы коррозии могут нарушить электрическое соединение.
Последовательность проверки и очистки:
- Визуальный осмотр: проверить наличие трещин в пластике, погнутых или сломанных контактов.
- Проверка контактов на окисление или загрязнение: зеленоватый налёт или тёмные пятна требуют очистки.
- Очистка контактов: использовать ватную палочку или мягкую щетку с изопропиловым спиртом или специальной жидкостью для электрических соединений.
- Сушка: после очистки дать контактам полностью высохнуть перед повторной установкой.
- Проверка проводов: убедиться, что изоляция не повреждена, а жилы не расслоены.
Регулярная проверка и очистка разъемов после извлечения повышает надёжность соединений и предотвращает сбои в работе электрических систем.
Вопрос-ответ:
Какие инструменты нужны для аккуратного снятия разъема?
Для работы обычно используют тонкие плоские пластиковые лопатки шириной 2–5 мм, металлические отвёртки с изолированными ручками для винтовых фиксаторов, пинцет для удержания проводов и фонарик для визуального контроля. Также полезно зафиксировать провода изолентой, чтобы избежать натяжения при извлечении.
Как определить тип разъема перед извлечением?
Разъем может быть защёлочным, винтовым или безфиксационным. Защёлочные имеют пластиковые фиксаторы, винтовые фиксируются миниатюрными винтами, а безфиксационные удерживаются трением. Для точного определения полезно осмотреть корпус и контакты, а также проверить маркировку на разъеме.
Почему важно соблюдать правильное направление вытягивания разъема?
Вытягивание по линии контактов предотвращает изгиб штырей и повреждение пластикового корпуса. Любое боковое усилие или перекос может деформировать контакты, нарушить соединение и усложнить повторную установку разъема.
Как избежать повреждений контактов и проводов при извлечении?
Держите разъем за корпус, не тяните за провода. Используйте инструмент только для освобождения фиксаторов, фиксируйте провода, вытягивайте разъем плавно. При работе с загрязненными контактами предварительно очистите их спиртовым раствором или специальной жидкостью.
Что делать после извлечения разъема для сохранения надежности соединения?
Осмотрите контакты и корпус на наличие трещин, погнутых или окисленных штырей. Очистите контакты мягкой щеткой с изопропиловым спиртом и дайте им полностью высохнуть. Проверьте целостность проводов и изоляции, чтобы при повторной установке разъем работал корректно.
Можно ли вытаскивать разъем за провода, чтобы быстрее его снять?
Нельзя тянуть разъем за провода, это приводит к повреждению жил и изоляции. Корпус разъема необходимо удерживать рукой или инструментом, а провода фиксировать изолентой или держателем. Освобождение фиксаторов выполняется инструментом или пальцами, после чего разъем вытягивается строго по линии контактов, чтобы не погнуть штыри и сохранить целостность корпуса.
