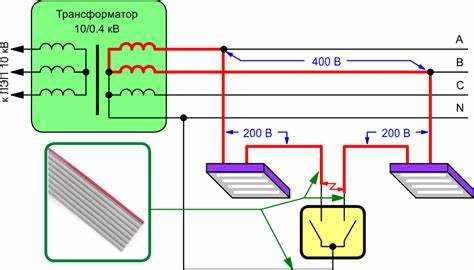

Высокочастотные помехи – это колебания напряжения с частотой выше 9 кГц, возникающие из-за импульсных источников питания, сварочных аппаратов, инверторов, двигателей с частотным управлением и других электронных устройств. Они распространяются по электропроводке и создают дополнительную нагрузку на сеть, вызывая сбои и сокращая срок службы оборудования.
В быту такие помехи чаще всего появляются при работе компьютерных блоков питания, зарядных устройств и светодиодных ламп низкого качества. В промышленности их источником становятся электродвигатели, преобразователи частоты и линии автоматизации. При высоком уровне помех возможно мерцание освещения, перегрев трансформаторов и самопроизвольное срабатывание защиты приборов.
Для оценки состояния электросети используют анализаторы спектра и осциллографы, позволяющие определить диапазон частот и амплитуду искажений. На основании этих данных подбирают фильтры и ферритовые элементы, устанавливаемые на линиях питания. Правильная фильтрация снижает уровень радиопомех, защищает чувствительную электронику и стабилизирует работу оборудования.
Причины появления высокочастотных помех в бытовых и промышленных сетях
В промышленной среде значительный вклад вносят частотные преобразователи, инверторы и сварочные аппараты. Они формируют помехи в диапазоне от десятков килогерц до нескольких мегагерц. Особенно чувствительны к ним контроллеры автоматизации и системы связи, работающие в той же частотной области.
Помехи также возникают из-за плохого контакта в соединениях, окисления клемм, износа изоляции и несоответствия сечения проводов. Такие дефекты приводят к микроскопическим искрениям, которые становятся источником высокочастотных колебаний.
Дополнительный фактор – перегрузка сети при одновременном подключении нескольких устройств с нелинейной нагрузкой. Суммарный ток искажённой формы вызывает резонансные явления в кабелях и трансформаторах, усиливая помехи. Для снижения риска рекомендуется равномерно распределять нагрузку по фазам, использовать экранированные кабели и регулярно проверять состояние соединений.
Как высокочастотные помехи влияют на работу электроники и бытовых приборов
Высокочастотные помехи нарушают стабильность питания микросхем и модулей управления, вызывая случайные сбои, зависания и перезагрузки устройств. Особенно чувствительна к искажениям напряжения техника с цифровыми контроллерами – телевизоры, маршрутизаторы, стиральные машины и системы «умного дома».
При наличии помех на входе блока питания возрастает уровень электромагнитных колебаний внутри устройства, что приводит к перегреву конденсаторов и трансформаторов. Со временем это вызывает деградацию компонентов и падение выходного напряжения, из-за чего электроника теряет мощность и может полностью выйти из строя.
Для аудио- и видеоаппаратуры характерны шумы, помехи на экране и искажения звука. В сетевых устройствах наблюдаются потери пакетов данных и снижение скорости передачи. Медицинские и измерительные приборы при воздействии помех могут выдавать ошибочные показания, что делает их эксплуатацию небезопасной.
Чтобы снизить влияние высокочастотных помех, используют сетевые фильтры, ферритовые кольца и экранированные кабели. Также рекомендуется подключать чувствительные устройства к отдельной линии с индивидуальным автоматом и избегать одновременного включения мощных импульсных источников питания.
Типичные источники высокочастотных помех в квартире и на производстве
Источники высокочастотных помех встречаются как в бытовых сетях, так и в промышленном оборудовании. Их природа связана с процессами коммутации, импульсного преобразования энергии и индуктивными нагрузками.
- Импульсные блоки питания – компьютеры, телевизоры, зарядные устройства и маршрутизаторы создают короткие выбросы тока в момент преобразования напряжения.
- Светодиодные лампы и диммеры – при регулировке яркости формируют импульсы в диапазоне десятков килогерц, влияющие на соседние приборы.
- Холодильники, стиральные машины, кондиционеры – электродвигатели с коллекторными щётками вызывают искрение при переключении контактов, что создаёт широкополосные помехи.
- Бесперебойники и инверторные стабилизаторы – при переходе между режимами работы формируют спектр высокочастотных колебаний в сети.
На производстве спектр источников шире и уровень помех выше:
- Частотные преобразователи – основная причина искажений в промышленных сетях. Их модуляция формирует помехи до 30 МГц.
- Сварочные аппараты – создают резкие скачки напряжения и радиопомехи, особенно при нарушении заземления.
- Индукционные печи и системы нагрева – генерируют мощные магнитные поля, распространяющиеся по линии питания.
- Релейные шкафы и электромагнитные пускатели – при частом срабатывании вызывают коммутационные всплески, влияющие на соседние линии.
Для снижения уровня помех применяют экранирование кабелей, ферритовые фильтры, стабилизаторы с защитой от ВЧ-сигналов и корректное распределение нагрузки по фазам.

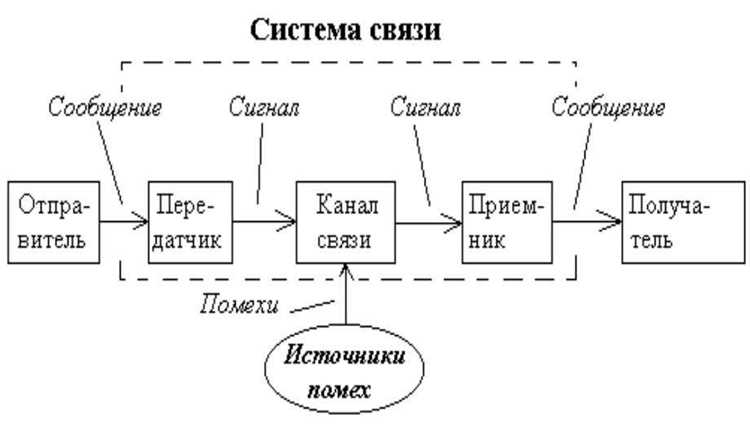

Методы диагностики и измерения уровня высокочастотных помех
Оценка высокочастотных помех проводится с применением измерительных приборов, фиксирующих спектр, амплитуду и временные характеристики искажений. Правильный выбор метода зависит от диапазона частот, структуры нагрузки и конфигурации сети.
Для точного анализа используют три группы инструментов:
| Тип прибора | Назначение | Диапазон частот | Применение |
|---|---|---|---|
| Осциллограф с ВЧ-щупом | Регистрация импульсов и всплесков напряжения | до 100 МГц | Локальная проверка розеток и цепей питания оборудования |
| Анализатор спектра | Выявление частотных диапазонов помех | от 9 кГц до 3 ГГц | Диагностика промышленных установок и сетей с большим числом преобразователей |
| Измеритель ЭМС | Оценка соответствия уровней помех нормативам | 9 кГц – 1 ГГц | Проверка соответствия стандартам ГОСТ и CISPR |
Для выявления источников помех выполняют пошаговую проверку: фиксируют уровень сигнала при отключении и включении отдельных линий, определяют направление распространения по снижению амплитуды. Приборы подключают через согласующий фильтр, предотвращающий обратное влияние на сеть.
Рекомендуется вести протокол измерений с указанием времени, частоты, амплитуды и состояния нагрузки. Сопоставление данных помогает установить взаимосвязь между активностью оборудования и ростом уровня ВЧ-помех.
Способы фильтрации и подавления высокочастотных помех в сети
Подавление высокочастотных помех основано на ограничении их распространения по проводке и уменьшении уровня на источнике возникновения. Для этого применяют фильтры, ферритовые элементы и схемные решения, снижающие излучение и отражение сигналов.

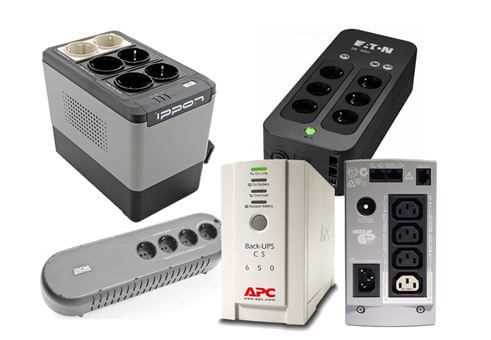

Сетевые фильтры устанавливаются между розеткой и нагрузкой и состоят из LC-цепочек, гасящих токи в диапазоне от десятков килогерц до нескольких мегагерц. Они уменьшают проникновение помех как из сети в устройство, так и в обратном направлении. При выборе фильтра ориентируются на номинальный ток, диапазон частот и уровень затухания не ниже 20 дБ.
Ферритовые кольца и цилиндры используются для ослабления излучения от проводов питания и сигнальных линий. Материал феррита поглощает энергию высокочастотных токов, превращая её в тепло. Элементы устанавливаются ближе к источнику помех или на входе чувствительного прибора.
Емкостные и индуктивные фильтры эффективны при работе с импульсными блоками питания и преобразователями. Емкостные фильтры уменьшают переходные импульсы между фазой и нейтралью, а индуктивные катушки ограничивают токи на высоких частотах, сохраняя стабильность напряжения.

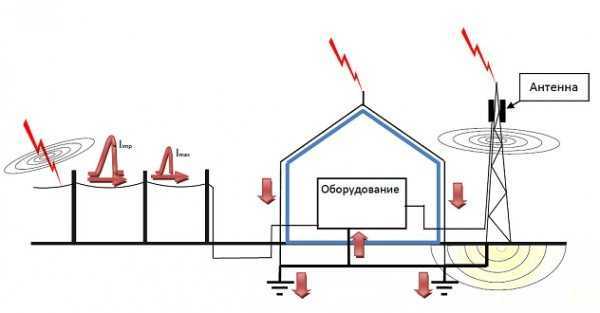

Дополнительно применяются металлические экраны и заземление корпусов приборов. Экранирование снижает излучение в радиочастотном диапазоне, а корректно выполненное заземление предотвращает накопление разностных потенциалов. Для стабильной работы систем рекомендуется объединять все защитные элементы в единую схему электромагнитной совместимости.
Выбор сетевых фильтров и ферритовых колец для защиты оборудования
При подборе средств защиты от высокочастотных помех учитывают характер нагрузки, диапазон частот и мощность подключаемого оборудования. Сетевые фильтры и ферритовые элементы подбираются по параметрам, обеспечивающим требуемое затухание и минимальные потери в рабочем диапазоне.
Сетевые фильтры классифицируются по типу подключения: однофазные (до 16 А) и трёхфазные (до 63 А и выше). Для бытовых приборов достаточно фильтра с уровнем подавления 20–30 дБ в диапазоне 150 кГц–30 МГц. Для промышленного оборудования выбирают модели с двухступенчатой LC-фильтрацией, обеспечивающие затухание до 60 дБ. Важно учитывать допустимую температуру эксплуатации и сопротивление изоляции не ниже 100 МОм.
Ферритовые кольца подбираются по материалу и частотному диапазону. Для бытовых линий питания применяются ферриты типа N30 или 3E25, работающие до 25 МГц. Для цифровых и промышленных систем – материалы с более высокой проницаемостью (4A11, 3E6), эффективно подавляющие токи в диапазоне до 100 МГц. Количество витков кабеля на кольце определяет степень подавления: каждый дополнительный виток повышает затухание примерно на 5–7 дБ.
Для защиты чувствительных устройств ферритовые кольца размещают как можно ближе к корпусу прибора, а фильтры – на вводе в распределительный щит. При параллельном применении обоих элементов достигается равномерное подавление помех по всему спектру частот. Рекомендуется проверять эффективность установленной защиты измерением спектра до и после монтажа.
Рекомендации по профилактике появления высокочастотных помех
Снижение вероятности возникновения высокочастотных помех достигается правильной организацией электросети, качественным монтажом оборудования и регулярным контролем состояния проводки. Практические меры направлены на уменьшение излучения и предотвращение его распространения по сети.
- Использовать устройства с сертификатами электромагнитной совместимости. Приборы, прошедшие испытания по ГОСТ CISPR, создают минимальный уровень ВЧ-излучений.
- Соблюдать разделение силовых и сигнальных кабелей. Минимальное расстояние между ними – не менее 30 см; при параллельной прокладке рекомендуется экранированный кабель.
- Контролировать качество заземления. Повышенное сопротивление контура увеличивает вероятность наводок. Сопротивление не должно превышать 4 Ом для бытовых сетей.
- Применять фильтры на линиях питания и связи. Для компьютеров и аудиотехники – розеточные фильтры, для промышленного оборудования – панельные LC-фильтры с симметричным подавлением.
- Регулярно проверять контакты и клеммы. Окисление и ослабление соединений приводят к искрению, которое является источником ВЧ-колебаний.
- Устанавливать ферритовые элементы на кабели питания и интерфейсные шнуры при первом признаке шумов или сбоях электроники.
На промышленных объектах рекомендуется периодическая диагностика спектра помех с помощью анализатора и контроль соответствия уровня ВЧ-сигналов нормативам. В жилых помещениях полезно применять сетевые фильтры с защитой от импульсных всплесков и избегать подключения большого количества импульсных источников питания в одну розетку.
Вопрос-ответ:
Почему в электросети появляются высокочастотные помехи и можно ли их избежать?
Высокочастотные помехи чаще всего возникают из-за импульсных блоков питания, сварочных аппаратов, диммеров и устройств с коллекторными двигателями. Их полностью исключить невозможно, но уровень можно снизить с помощью сетевых фильтров, ферритовых колец и правильного распределения нагрузки по фазам.
Как определить, что техника страдает от высокочастотных помех?
Обычно помехи проявляются как самопроизвольные перезагрузки, мерцание экрана, шум в аудиосистемах или нестабильная работа бытовых приборов. Для точного подтверждения используют осциллограф или анализатор спектра, которые показывают наличие всплесков в диапазоне от десятков килогерц до мегагерц.
Можно ли измерить уровень помех без профессионального оборудования?
Без специализированных приборов можно провести косвенную оценку. Если при включении мощного устройства (например, пылесоса или дрели) лампы мерцают, звук в колонках искажается, а модем теряет связь — это признаки наличия ВЧ-помех. Для точной диагностики лучше вызвать специалиста с анализатором спектра.
Какие устройства чаще всего страдают от высокочастотных помех?
Наиболее уязвимы электронные блоки питания, бытовая техника с микропроцессорным управлением, маршрутизаторы, аудио- и видеоаппаратура. Также помехи могут мешать работе систем «умного дома» и охранных устройств, особенно при длинных кабельных линиях без фильтров и экранов.
Как выбрать подходящий фильтр или ферритовое кольцо для домашней электросети?
Для бытовых нужд достаточно сетевого фильтра с уровнем подавления не менее 20 дБ и номиналом по току выше суммарной нагрузки розетки. Ферритовые кольца стоит подбирать по диаметру кабеля и типу материала — для питания подходят ферриты N30 или 3E25. Устанавливать их нужно ближе к устройству или на входе в удлинитель.
