Гармоническим электрическим током называется ток который

Гармонический электрический ток – это переменный ток, изменяющийся во времени по закону синусоиды. Такой ток описывается функцией I(t) = I_m·sin(ωt + φ), где I_m – амплитуда, ω – круговая частота, а φ – начальная фаза. Эти параметры определяют форму, направление и синхронность колебаний тока в цепи.

Гармонические токи широко применяются при анализе цепей переменного тока, поскольку позволяют точно рассчитывать мощность, импеданс и фазовые сдвиги. Синусоидальный характер изменения упрощает математическое описание процессов и делает возможным использование комплексных чисел для представления амплитуд и фаз.

На практике такие токи создаются генераторами переменного напряжения и используются в энергетических системах, радиотехнике, акустике и цифровой электронике. Знание принципов формирования и поведения гармонического тока необходимо для проектирования фильтров, усилителей и систем электропитания с минимальными искажениями сигнала.

Определение гармонического тока и его физический смысл

Физический смысл гармонического тока состоит в равномерном переносе заряда, при котором скорость изменения направления движения электронов описывается гармоническими колебаниями. Это упрощает анализ процессов в цепях переменного тока и позволяет применять методы векторной и комплексной алгебры.

В отличие от токов произвольной формы, гармонический ток не содержит дополнительных частотных составляющих и служит базовой моделью для разложения сложных сигналов в ряд Фурье. Это делает его ключевым элементом при расчётах резонансных явлений, фильтрации сигналов и определении фазовых соотношений между током и напряжением.

Как формируется гармонический ток в электрической цепи

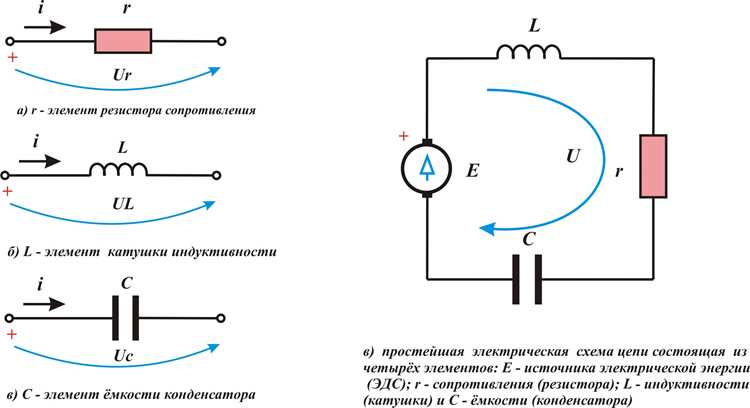

Гармонический ток формируется при воздействии на электрическую цепь переменного напряжения, изменяющегося по синусоидальному закону. Когда к элементам цепи – сопротивлению, индуктивности или ёмкости – приложено напряжение вида U(t) = U_m·sin(ωt), возникает ток, который повторяет форму этого сигнала с возможным фазовым сдвигом.

В цепи с активным сопротивлением ток и напряжение совпадают по фазе. В индуктивной цепи ток отстаёт по фазе от напряжения на угол до 90°, а в ёмкостной – опережает его на тот же угол. Эти фазовые различия определяются свойствами элементов и выражаются через реактивное сопротивление X_L = ωL и X_C = 1/(ωC).

Для получения устойчивого гармонического тока применяются генераторы переменного напряжения с заданной частотой, например 50 Гц в бытовых сетях или более высокие частоты в радиотехнических устройствах. При проектировании цепей важно учитывать влияние паразитных индуктивностей и ёмкостей, так как они могут искажать форму тока и нарушать его синусоидальность.

Математическое выражение гармонического тока

Гармонический ток описывается функцией I(t) = I_m·sin(ωt + φ), где I_m – амплитуда тока, ω – круговая частота, t – время, а φ – начальная фаза. Это выражение показывает зависимость мгновенного значения тока от времени и определяет его колебательный характер.

Круговая частота связана с частотой колебаний соотношением ω = 2πf, где f – частота в герцах. Период колебаний определяется как T = 1/f. При изменении частоты меняется скорость чередования положительных и отрицательных полупериодов, что влияет на реактивные свойства цепи.

В инженерных расчётах часто используется комплексная форма представления тока: I = I_m·e^jφ. Она упрощает анализ цепей переменного тока, позволяя определять суммарные токи и напряжения методом векторного сложения с учётом фазовых сдвигов.

Фазовые соотношения между током и напряжением

Фазовые соотношения определяют разность во времени между изменениями тока и напряжения в цепи переменного тока. Этот сдвиг фазы обозначается углом φ и измеряется в радианах или градусах. Его знак показывает, опережает ли ток напряжение или отстаёт от него.

• В цепи с активным сопротивлением ток и напряжение совпадают по фазе (φ = 0). Векторные диаграммы показывают их полное совпадение по направлению.
• В индуктивной цепи ток отстаёт от напряжения на угол до 90° (φ > 0). Причиной служит накопление энергии в магнитном поле катушки.
• В ёмкостной цепи ток опережает напряжение на угол до 90° (φ < 0), поскольку заряд конденсатора меняется быстрее, чем напряжение на его обкладках.

Фазовые сдвиги напрямую влияют на активную и реактивную мощность. Активная мощность определяется как P = U·I·cosφ, а реактивная – Q = U·I·sinφ. При большом фазовом угле часть энергии возвращается в источник, не выполняя полезной работы.

1. Для уменьшения фазового сдвига используют корректирующие устройства – конденсаторные батареи или катушки индуктивности, компенсирующие реактивную составляющую.
2. При проектировании цепей переменного тока рекомендуется контролировать коэффициент мощности cosφ, поддерживая его близким к единице для снижения потерь и повышения стабильности работы оборудования.

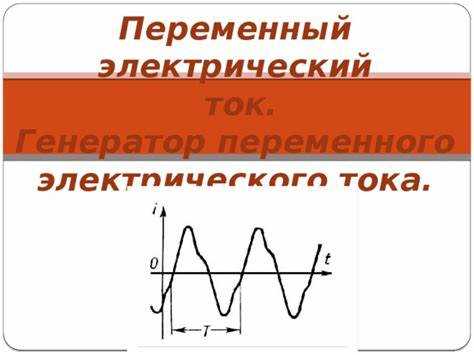

Графическое представление гармонического тока

Гармонический ток изображается на графике в координатах I(t) – t, где по оси абсцисс откладывается время, а по оси ординат – мгновенные значения тока. Кривая имеет форму синусоиды, чередующей положительные и отрицательные полупериоды с постоянной частотой и амплитудой.

Один полный цикл синусоиды соответствует периоду T, в течение которого ток изменяется от нуля до максимума, затем до минимума и снова возвращается к нулю. Расстояние между соседними максимумами или минимумами на оси времени равно периоду колебаний.

При фазовом сдвиге кривая тока смещается вдоль оси времени относительно кривой напряжения. Это смещение характеризуется углом φ, значение которого определяет порядок совпадения или отставания сигналов. При визуализации используют несколько синусоид на одном графике для наглядного анализа фазовых соотношений.

Для инженерных расчётов применяются векторные диаграммы, где ток и напряжение изображаются вращающимися векторами, образующими угол φ. Такое представление упрощает определение активной, реактивной и полной мощности, а также позволяет быстро оценить баланс энергий в цепи.

Примеры гармонических токов в переменном токе

Гармонические токи встречаются во всех цепях, где источник напряжения имеет синусоидальную форму. Наиболее распространённый пример – ток в бытовых и промышленных сетях переменного тока с частотой 50 Гц. В этом случае ток описывается функцией I(t) = I_m·sin(2π·50t + φ) и равномерно изменяется по времени.

Во вторичных цепях трансформаторов токи также близки к гармоническим, особенно при линейной нагрузке. Их форма сохраняет синусоидальность, если не возникает насыщения магнитопровода или нелинейных искажений. Такие токи позволяют точно рассчитывать потери и КПД оборудования.

В генераторах переменного тока гармонические токи создаются вращающимся магнитным полем ротора. При стабильной скорости вращения и равномерном распределении магнитного потока форма тока строго синусоидальна, что обеспечивает минимальные искажения напряжения в сети.

К гармоническим можно отнести и токи, протекающие через катушки и конденсаторы при испытаниях цепей на резонанс. В этих условиях ток и напряжение изменяются по синусоидальному закону, что используется для точного определения резонансной частоты и параметров цепи.

Измерение параметров гармонического тока

Для измерения параметров гармонического тока определяются его амплитуда, действующее значение, частота и фазовый сдвиг относительно напряжения. Эти характеристики позволяют оценить энергетические свойства цепи и проверить соответствие работы оборудования номинальным параметрам.

Амплитуду и действующее значение тока измеряют с помощью осциллографов и мультиметров, поддерживающих режим True RMS. Осциллограф показывает форму сигнала и позволяет визуально определить амплитуду I_m и частоту f. Действующее значение вычисляется как I_д = I_m/√2 для чисто синусоидального тока.

Фазовые сдвиги между током и напряжением определяются при помощи фазометров или двухканальных осциллографов. На экране сравнивают временные диаграммы сигналов и измеряют интервал между одинаковыми фазами, пересчитанный в углы с использованием периода колебаний.

Для точных измерений в промышленных и лабораторных условиях применяются токовые клещи, анализаторы мощности и спектральные анализаторы. Последние позволяют выявить наличие высших гармоник, если сигнал отклоняется от идеальной синусоиды, и рассчитать коэффициент искажений.

При калибровке приборов важно учитывать погрешность измерений, особенно на высоких частотах, где сопротивления проводников и паразитные ёмкости могут искажать результаты. Рекомендуется использовать экранированные кабели и измерения с фазовой синхронизацией для исключения помех.

Роль гармонического тока в анализе электрических сигналов

Основные задачи применения гармонического тока в анализе сигналов:

• Идентификация частотных составляющих сложных сигналов с помощью преобразования Фурье.
• Определение коэффициента гармонических искажений (THD) для оценки качества питания и стабильности сети.
• Анализ реактивных и активных составляющих нагрузки для оптимизации работы оборудования.
• Выявление резонансных частот, которые могут вызывать перегрев или повреждение компонентов.

Методы анализа на основе гармонического тока включают:

1. Спектральный анализ сигналов с использованием осциллографов и анализаторов спектра.
2. Измерение амплитуд и фаз отдельных гармоник для построения точных моделей нагрузки.
3. Применение фильтров для выделения определенных частот и оценки их влияния на систему.
4. Сравнение гармонических профилей с нормативными значениями для выявления отклонений и дефектов.

Рекомендации по практическому использованию:

• Для измерения низкочастотных гармоник использовать цифровые мультиметры с функцией анализа гармоник.
• При работе с промышленными сетями учитывать, что высшие гармоники могут достигать 50% амплитуды основной частоты и влиять на трансформаторы и электродвигатели.
• Регулярно проводить мониторинг гармонических искажений для предотвращения аварий и снижения энергетических потерь.
• Использовать комбинированный подход: спектральный анализ вместе с временными графиками для более точной диагностики.

Вопрос-ответ:

Что такое гармонический электрический ток и чем он отличается от постоянного или переменного тока?

Гармонический электрический ток представляет собой переменный ток, амплитуда и направление которого изменяются по синусоидальному закону. В отличие от постоянного тока, который имеет постоянное направление и величину, гармонический ток непрерывно меняется, а в отличие от случайного переменного тока его изменение строго периодично и описывается определенной частотой.

Почему анализ гармонического тока важен для электрических систем?

Анализ гармонического тока позволяет выявлять и оценивать наличие искажений в сети, измерять амплитуды и фазы отдельных гармоник. Это необходимо для предотвращения перегрева оборудования, снижения потерь энергии и корректного расчета реактивной и активной мощности. Без учета гармоник точные расчеты нагрузки и диагностика сетей становятся невозможными.

Какие параметры гармонического тока обычно измеряются?

Основными параметрами являются амплитуда, частота и фаза каждой гармоники. Дополнительно вычисляют коэффициент гармонических искажений (THD), который показывает степень отклонения реального сигнала от идеальной синусоиды. Эти показатели используются для оценки качества питания и выявления потенциальных проблем в электрических сетях.

Где практическое применение гармонического тока наиболее заметно?

Гармонический ток используется при спектральном анализе сигналов, диагностике электродвигателей, трансформаторов и источников питания. Он позволяет выявлять резонансные частоты, определять нагрузку на оборудование и контролировать качество электрической энергии в промышленных и бытовых сетях. Также его применяют для настройки фильтров и защиты от перегрузок.
