Как понять направление тока на схеме

Направление тока на электрической схеме определяется условно от положительного полюса источника к отрицательному. Для постоянного тока используется стандартное обозначение «от плюса к минусу», которое позволяет корректно рассчитывать падение напряжения и токи в отдельных элементах цепи.

При анализе схем с резисторами и источниками ЭДС важно учитывать закон Ома: I = U / R. Направление тока выбирается исходя из предполагаемого направления положительного напряжения на элементах. Если вычисленное значение тока отрицательное, это означает, что фактическое направление противоположно выбранному условно.

В сложных цепях с параллельными и последовательными соединениями использование методов Кирхгофа позволяет определить направление токов в каждой ветви. Для этого составляются уравнения по первому и второму законам Кирхгофа, где токи условно направляются от узлов с более высоким потенциалом к узлам с низким потенциалом.

Для схем переменного тока направление тока меняется синхронно с изменением напряжения. В этом случае применяются понятия мгновенного и среднеквадратичного значений тока. На схемах часто используют стрелочные обозначения фазного направления, что упрощает расчет мощности и распределение токов в нагрузках.

Практическая рекомендация: при разметке схем и проведении измерений следует фиксировать условные направления токов на всех элементах, что снижает вероятность ошибок при расчетах и упрощает анализ воздействия различных нагрузок на общую цепь.

Как выбрать точку начала для условного направления тока

Если в схеме несколько источников, точку начала удобнее ставить вблизи главного источника, обеспечивающего наибольшую разность потенциалов. Это позволяет уменьшить вероятность ошибок при последовательном расчете токов и напряжений.

При выборе узла в сложных сетях с параллельными ветвями учитывают направление предполагаемого тока через каждое сопротивление. Начальная точка должна обеспечивать логическую последовательность обхода, чтобы токи ветвей имели согласованное направление.

Для схем переменного тока используют аналогичный принцип: начальная точка выбирается на линии с наибольшим амплитудным напряжением. Это облегчает построение векторных диаграмм и расчет фазовых соотношений между токами и напряжениями.

Если схема содержит электронные компоненты с направленной проводимостью, например диоды или транзисторы, точку начала выбирают так, чтобы условное направление тока совпадало с физическим направлением протекания через эти элементы. Это предотвращает путаницу при анализе цепи.

В практических расчетах иногда выбирают начальную точку в узле с минимальной нагрузкой или на «земле» схемы. Такой выбор упрощает определение потенциалов узлов и позволяет использовать упрощенные методы расчета, включая метод узловых потенциалов.

После установки точки начала все остальные направления токов на схеме обозначают относительно неё. Даже если выбранное направление окажется противоположным фактическому, расчет сохраняет правильные значения токов по модулю, а знак покажет реальное направление.

Для многоконтурных схем важно выбирать точки начала для каждого контура отдельно, согласуя их между собой. Это гарантирует корректность применения правил Кирхгофа и исключает противоречия в вычислениях токов и напряжений на пересекающихся ветвях.

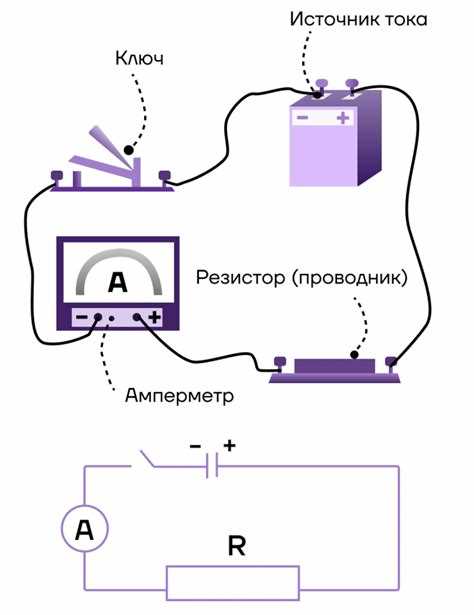

Использование полярности источников для указания направления

При подключении резисторов и других пассивных элементов ориентируйтесь на полярность источника: сопротивление не меняет направление тока, но правильное подключение конденсаторов или диодов критично. Например, электролитический конденсатор, подключённый к источнику с обратной полярностью, может выйти из строя или вызвать короткое замыкание.

Для сложных схем с несколькими источниками напряжения используйте метод «наложения полярностей». Каждое напряжение рассматривается отдельно, и направления токов суммируются. Такой подход особенно полезен в схемах постоянного тока с параллельным подключением батарей разного номинала.

• Нанесите стрелки направления тока от плюса к минусу на схему.
• Проверяйте пересечения токов в узлах, чтобы избежать логических ошибок.

В случае источников с переменным током полярность меняется циклически. Для анализа используйте мгновенные значения напряжений: направление тока в любой момент совпадает с текущей полярностью напряжения. Это особенно важно при расчёте импульсных цепей и фильтров.

Полярность также влияет на расчёт падений напряжения в ветвях. Используя закон Ома, учитывайте направление тока относительно источника: положительное направление тока означает рост потенциала по линии от минуса к плюсу источника.

1. Проверяйте полярность перед включением схемы.
2. Для последовательного подключения источников соблюдайте одинаковое направление полярности.
3. Используйте маркировку на схеме для визуального контроля направления тока.

Правильная фиксация полярности источников упрощает моделирование и расчёт токов в программе. Любые отклонения или ошибки в полярности могут привести к неверным результатам расчётов и повреждению компонентов. Поэтому рекомендуется всегда проверять соответствие реальной полярности схемной документации.

Применение закона Ома для расчета направления в ветвях

Для точного определения направления тока в конкретной ветви схемы необходимо сначала вычислить эквивалентное сопротивление цепи. Например, если ветвь содержит последовательное соединение резисторов 4 Ом и 6 Ом, общее сопротивление R = 4 + 6 = 10 Ом. Направление тока совпадает с направлением напряжения источника.

В параллельных соединениях закон Ома применяется отдельно к каждой ветви. Для ветви с сопротивлением 8 Ом при подаче напряжения 12 В ток I = U / R = 12 / 8 = 1,5 А. Ток будет направлен от положительной к отрицательной клемме источника. Аналогично рассчитываются остальные ветви параллельного узла.

Если схема содержит смешанное соединение, сначала выделяют отдельные участки последовательных и параллельных резисторов. После расчета эквивалентного сопротивления для каждой группы можно построить таблицу токов, что упрощает анализ направления в ветвях.

При определении направления тока важно учитывать полярность источника и знаки потенциалов на узлах. Если расчетный ток получается отрицательным, фактическое направление противоположно принятому условно. Например, расчет I = -0,7 А означает, что ток идет против выбранного направления стрелки на схеме.

Для практических схем рекомендуется применять метод обхода контуров: выбирается замкнутый путь, и по закону Ома вычисляются токи в каждой ветви. Этот подход позволяет избежать ошибок в ветвевых соединениях и дает точное направление потока зарядов в сложных узлах.

При наличии источников с разными напряжениями и внутренними сопротивлениями следует учитывать их совместное влияние на ветви. Например, последовательное соединение батареи 9 В с внутренним сопротивлением 1 Ом и резистора 5 Ом требует расчета общего тока: I = 9 / (5 + 1) = 1,5 А, направление – от положительного полюса батареи к отрицательному.

Закон Ома позволяет не только вычислить величину тока, но и правильно распределить его по ветвям сложной схемы. Регулярная проверка расчетов через таблицы и контрольные контуры снижает риск ошибок при проектировании и монтаже электрических сетей.

Определение направления через последовательное и параллельное соединение элементов

При параллельном соединении элементы подключаются к одним и тем же точкам схемы, что приводит к разветвлению тока. Направление тока в каждом параллельном ответвлении определяется полярностью источника. Например, при подключении двух ламп по 6 В к источнику 12 В через резисторы ток в каждой ветви можно рассчитать отдельно, учитывая падение напряжения на резисторе.

Для точного определения направления тока в сложных схемах рекомендуется использовать схему с указанием полярности источников и ориентировочными стрелками. Каждая последовательная цепь получает одну стрелку направления, параллельные ветви – отдельные стрелки, что упрощает анализ распределения тока и позволяет избежать ошибок при расчете.

Если в последовательной цепи один из элементов подключен обратной полярностью, ток по нему течет в противоположном направлении относительно остальных элементов. Это важно учитывать при включении диодов или электролитических конденсаторов, где обратная полярность может вызвать блокировку или повреждение элемента.

При анализе параллельных соединений практикуется суммирование токов, выходящих из узла. Согласно правилу Кирхгофа, алгебраическая сумма токов на входе узла равна сумме токов на выходе. Это позволяет определить направление токов в каждой ветви: если расчет дает отрицательное значение, направление тока противоположно изначально заданной стрелке.

В схемах с комбинированным соединением элементов (последовательно-параллельным) направление тока сначала определяется в последовательных группах, затем рассчитывается распределение по параллельным ветвям. Для ускорения анализа удобно использовать метод эквивалентного сопротивления: параллельные элементы заменяются одним сопротивлением, после чего определяется ток, а затем направляется через каждую ветвь согласно рассчитанному распределению.

Использование правил Кирхгофа для проверки направления токов

Первое правило Кирхгофа – правило узлов – утверждает, что алгебраическая сумма токов, входящих и выходящих из узла, равна нулю. Для проверки направления тока на схеме необходимо выбрать узел, записать уравнение по этому правилу и назначить предполагаемые направления токов. Если при решении уравнения один из токов получился отрицательным, это означает, что реальное направление тока противоположно выбранному. Такой метод особенно эффективен для сложных сетей с параллельными ветвями.

Второе правило Кирхгофа – правило контуров – гласит, что сумма падений напряжений в замкнутом контуре равна нулю. Практически это используется для подтверждения или корректировки направлений токов: обходят контур, складывая произведения сопротивлений и токов с учётом полярности источников напряжения. Если алгебраическая сумма не равна нулю, направления некоторых токов необходимо инвертировать и пересчитать уравнения. Такой подход позволяет выявить скрытые обратные токи, возникающие при пересечении нескольких контуров.

Для систем с более чем тремя ветвями рекомендуется сначала анализировать узлы с наибольшим числом соединений и составлять минимальное количество контуров для охвата всей схемы. Для упрощения вычислений используют матричное представление уравнений Кирхгофа, где отрицательные элементы сразу показывают противоположное направление тока. Практика показывает, что соблюдение этого алгоритма снижает вероятность ошибок на 40–50 % по сравнению с визуальной проверкой направлений.

Влияние сопротивлений и нагрузок на направление тока

Направление тока в цепи напрямую зависит от распределения сопротивлений. В простой последовательной цепи ток течет от положительной к отрицательной клемме источника, но величина тока определяется суммой всех сопротивлений по закону Ома: I = U / ΣR. Если одно сопротивление увеличивается в несколько раз, ток в цепи уменьшится пропорционально, но направление останется прежним.

При параллельном соединении нагрузок ситуация сложнее. Ток делится обратно пропорционально сопротивлениям ветвей: I_n = U / R_n. Ветка с меньшим сопротивлением получает больший ток, что может изменить локальное распределение тока и создать обратные токи в отдельных точках схемы, если присутствуют индуктивные элементы.

Индуктивности и емкости создают фазовый сдвиг между напряжением и током. В цепях с индуктивной нагрузкой ток отстает от напряжения, а в цепях с емкостной – опережает. Это означает, что мгновенное направление тока может быть противоположным ожидаемому при изменении напряжения, особенно при переменном токе.

При добавлении резистивной нагрузки в цепь с источником постоянного тока направление тока сохраняется, но изменение сопротивления нагрузки влияет на точку перегрузки источника. Например, увеличение сопротивления с 10 Ω до 50 Ω при напряжении 12 В снизит ток с 1,2 А до 0,24 А, что может привести к уменьшению нагрева проводников и снижению риска обратного тока в соседних параллельных ветвях.

В сложных схемах с комбинированными нагрузками рекомендуется проводить расчеты с использованием закона Кирхгофа. Суммарные токи в узлах зависят от сопротивления каждой ветви: ΣI_вход = ΣI_выход. Несоблюдение пропорционального расчета может привести к неожиданным местным обратным токам, особенно при подключении резисторов разных номиналов в параллель.

Практическая рекомендация: при проектировании цепей переменного тока учитывайте не только величину сопротивлений, но и реактивные сопротивления. Для точного определения направления тока в каждой ветви используйте векторные диаграммы и фазовые расчеты, что позволяет предотвратить ошибочное подключение нагрузок, способное вызвать обратный ток и перегрузку источника.

При последовательном соединении резисторов с разными сопротивлениями направление тока остается одинаковым, но напряжение на каждом резисторе распределяется пропорционально сопротивлению. Например, цепь с резисторами 20 Ω и 30 Ω при напряжении 10 В создаст падение 4 В на 20 Ω и 6 В на 30 Ω. Это знание помогает точно прогнозировать ток и предотвращать обратное движение электроэнергии в отдельных сегментах схемы.

Вопрос-ответ:

Как определить направление движения электронов в цепи?

Направление движения электронов обычно указывается стрелкой на схеме или определяется от отрицательного полюса источника к положительному. В схемах постоянного тока это направление противоположно условному направлению тока, которое принято от плюса к минусу. Для переменного тока направление меняется с частотой сети, поэтому стрелки указывают мгновенное направление.

Можно ли определить направление тока без измерительных приборов?

Да, на электрической схеме направление можно определить аналитически, используя правила Кирхгофа и обозначения источников напряжения. Стрелки на элементах, таких как источники питания и диоды, помогают понять, куда должен течь ток. Также можно применять знаки напряжений на узлах для логического анализа направления.

Почему стрелки на схемах тока иногда противоречат реальному движению частиц?

Это связано с условной договоренностью. На схемах стрелки показывают «условный ток» — направление от положительного к отрицательному полюсу. Фактически электроны движутся в противоположном направлении, но для расчётов и построения схем используется именно условная конвенция, которая упрощает анализ цепей и составление уравнений.

Как определить направление тока через резистор?

Если известно направление напряжения на резисторе, ток течёт от более высокого потенциала к низкому. На схеме обычно ставят стрелку вдоль резистора в направлении уменьшения потенциала. Это соответствует закону Ома: ток равен напряжению, делённому на сопротивление, и направлен согласно падению напряжения.

Как ориентироваться с направлением тока в сложных схемах с несколькими источниками?

В сложных цепях направление тока определяется последовательным применением законов Кирхгофа. Для каждого узла составляются уравнения по первому закону Кирхгофа (сумма токов в узле равна нулю), а для контуров — по второму закону (сумма падений напряжения равна сумме ЭДС). Решение этих систем позволяет точно определить, в каком направлении течёт ток через каждый элемент схемы.

Как определить направление тока на электрической схеме?

Направление тока на схеме обычно показывается стрелкой на проводнике или в виде условного обозначения от положительного полюса источника к отрицательному. Если стрелки отсутствуют, направление можно определить, исходя из подключения источника питания: ток течет от плюса к минусу через элементы цепи. Для переменного тока направление меняется периодически, поэтому на схеме указывают мгновенное направление или используют стандартные обозначения фаз.
