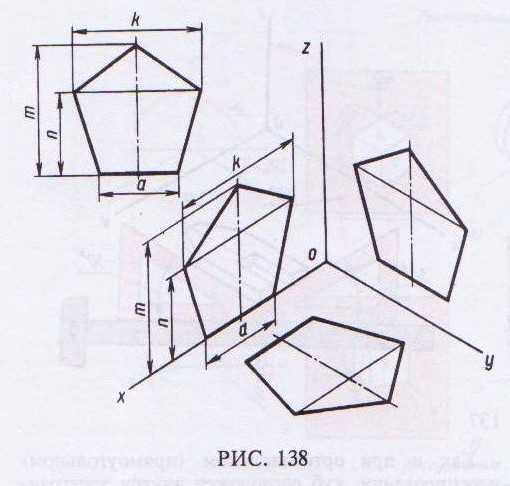

Изометрическая проекция детали как чертить

Изометрическая проекция позволяет на плоскости передать трёхмерную форму детали без искажений масштабов по осям. Для точного черчения необходимо правильно определить угол наклона осей: стандартно оси X и Z отклоняются под углом 30° к горизонтали, а ось Y остаётся вертикальной. Это обеспечивает равномерное отображение всех размеров.

Перед началом работы важно выбрать подходящий масштаб. Для небольших деталей используют масштаб 1:1, для средних – 1:2 или 1:5. Размещение проекции на листе следует планировать так, чтобы оставался запас для дополнительных видов и обозначений размеров.

При переносе размеров с технического чертежа в изометрию рекомендуется строить вспомогательные линии сетки по осям X, Y и Z. Они помогают точно позиционировать отверстия, фаски и цилиндрические элементы, сохраняя пропорции и соблюдая углы. Использование тонких линий для вспомогательных контуров снижает риск ошибок при построении основной формы.

Для элементов с круглыми сечениями, таких как цилиндры и отверстия, применяют эллипсы с соотношением осей 1:0,5. Это позволяет сохранить визуальную правильность формы в изометрии. Все вырезы и фаски рекомендуется чертить отдельными контурами, чтобы потом корректно обозначить линии видимости и штриховку.

Выбор масштаба и расположение детали на листе

Правильный масштаб определяет точность передачи размеров и удобство работы с чертежом. Для изометрической проекции используют следующие рекомендации:

• Мелкие детали до 50 мм удобно чертить в масштабе 1:1.
• Детали среднего размера от 50 до 200 мм лучше отображать в масштабе 1:2 или 1:3.
• Крупные элементы свыше 200 мм требуют масштаба 1:5 или 1:10, чтобы проекция помещалась на листе без обрезания контуров.

При размещении детали на листе учитывают направление осей и дополнительные виды:

1. Выравнивают центральную ось детали по середине листа для равномерного распределения пространства вокруг проекции.
2. Оставляют запас 20–30 мм по краям для нанесения размеров и технических обозначений.
3. Располагают проекцию так, чтобы вертикальная ось Y была ориентирована вверх, а оси X и Z под углом 30° к горизонтали.
4. Если планируется добавление нескольких проекций или разрезов, рассчитывают место для каждой из них заранее, избегая наложений контуров.

Использование сетки с равномерным шагом по осям X, Y и Z помогает корректно расположить деталь и сохранять пропорции при масштабировании. Перед началом работы рекомендуется отметить контрольные точки на листе, чтобы минимизировать искажения при переносе размеров.

Определение основных осей и углов изометрии

В изометрической проекции три оси объекта располагаются под углом 120° друг к другу. Вертикальная ось остаётся вертикальной, а горизонтальные оси наклоняются под углом 30° к горизонту. Этот наклон обеспечивает равное искажение всех измерений вдоль осей, что позволяет сохранить пропорции деталей.

Для построения изометрической сетки начертите вертикальную линию для оси Z. Затем от верхней точки проведите две линии под углом 30° вправо и влево для осей X и Y. Все размеры вдоль этих осей масштабируются без изменения пропорций, поэтому длины объектов на чертеже можно измерять напрямую.

При нанесении деталей учитывайте, что окружности в реальном объекте в изометрии отображаются как эллипсы. Для правильного построения окружностей определите их оси относительно X и Y под углом 30°, используя метод вспомогательных точек или сетку изометрических квадратов.

Рекомендации: начертите вспомогательные линии сетки, отметьте ключевые точки пересечения осей, проверяйте углы с помощью транспортиров или цифрового чертежного инструмента. Это позволит избежать искажений и обеспечит точность пропорций при последующем добавлении деталей и вырезов.

Следите за тем, чтобы все линии, параллельные основным осям, сохраняли одинаковую толщину и направление. Вертикальные элементы должны быть строго вертикальными, а наклонные линии X и Y – под точным углом 30° к горизонту, что гарантирует правильное восприятие объёма и геометрии детали.

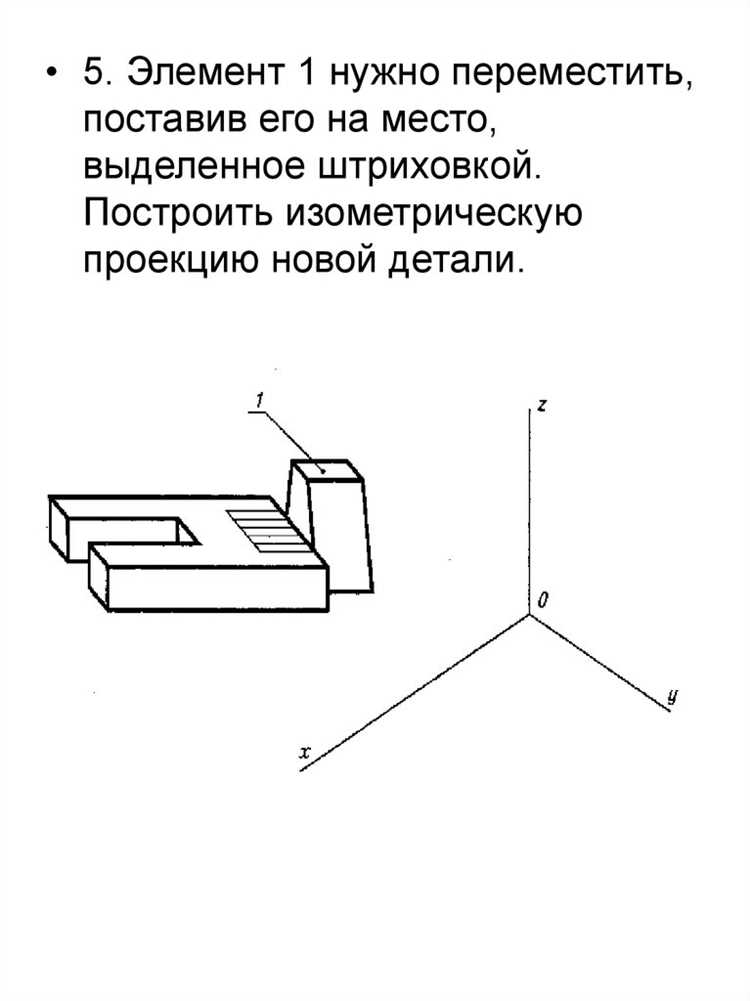

Перенос размеров с чертежа на изометрическую проекцию

Для переноса размеров с ортогонального чертежа на изометрическую проекцию используют прямое измерение вдоль основных осей. Длина вдоль осей X, Y и Z остаётся неизменной, масштабировать её не нужно. Измерьте размеры на чертеже и отложите их вдоль соответствующих изометрических линий.

При переносе прямоугольных элементов нанесите базовые точки на изометрической сетке. Вертикальные размеры откладываются вдоль вертикальной оси, горизонтальные – вдоль линий под углом 30° к горизонту. Для контроля точности используйте вспомогательные линии и отметки пересечения с сеткой.

Окружности и отверстия переносятся как эллипсы. Определите центр окружности в изометрии, отложите радиус вдоль направляющих точек сетки и постройте эллипс через четыре контрольные точки. Диаметр измеряют по оси, совпадающей с размерной линией на чертеже, без искажения.

Для сложных вырезов и скруглений разбейте деталь на простые элементы: прямоугольники, цилиндры, призмы. Переносите размеры каждого элемента отдельно, затем соединяйте их на изометрическом чертеже. Это уменьшает ошибки и сохраняет точность геометрии.

Проверяйте перенесённые размеры линейкой или цифровым инструментом, чтобы избежать накопления ошибок. Все линии, соответствующие размерам чертежа, должны сохранять параллельность основным осям изометрии, что обеспечивает корректное восприятие пропорций и объёма детали.

Чертеж цилиндров, круглых и сложных элементов

Цилиндры в изометрической проекции изображаются эллипсами. Для построения нарисуйте осевую линию цилиндра вдоль нужной оси (X, Y или Z). Определите диаметр по чертежу и нанесите четыре контрольные точки эллипса: верхнюю, нижнюю и две боковые, соответствующие осям наклона 30° к горизонту. Соедините точки плавной кривой.

Конусы и усечённые элементы строятся через осевую линию и основания. Отложите радиус основания по наклонным осям, затем соедините с вершиной линии, проходящие через боковые точки эллипса. При усечённом конусе отметьте верхнее основание и постройте эллипс меньшего диаметра параллельно основанию цилиндра.

Для круглых отверстий на плоскостях используйте метод проекции. Определите центр отверстия, отложите радиус вдоль направляющих сетки, постройте эллипс и убедитесь, что его большая ось совпадает с линией наибольшего видимого диаметра.

Сложные детали разбивайте на комбинацию цилиндров, прямоугольников и призматических элементов. Постройте каждый элемент отдельно, используя оси и контрольные точки, затем объедините их. Это упрощает построение и сохраняет точность всех геометрических форм.

Для проверки соблюдения пропорций измерьте ключевые размеры вдоль осей X, Y и Z после построения. Контролируйте совпадение центров и параллельность базовых линий, что обеспечивает корректное восприятие объёма и точность формы сложных элементов.

Изображение отверстий, вырезов и фасок

Отверстия в изометрии отображаются как эллипсы. Центр отверстия отмечается на плоскости детали, диаметр откладывается по направлениям изометрических осей. Большая ось эллипса ориентируется вдоль видимой линии отверстия, малая – перпендикулярно ей. Для сквозных отверстий проводят контур с обеих сторон детали.

Вырезы прямоугольной или сложной формы строят по координатной сетке. Отложите размеры вдоль осей X, Y и Z, соедините контрольные точки прямыми или кривыми, соответствующими форме выреза. Для угловых и наклонных вырезов используйте вспомогательные линии и точки пересечения с основными осями.

Фаски откладываются вдоль кромок детали. Укажите ширину фаски на чертеже и постройте линии параллельно исходной грани под углом 30° к горизонтальной сетке. Для фасок на круглых элементах используйте радиальные линии от оси цилиндра к точкам пересечения с окружностью.

Для контроля точности проверяйте размеры вырезов и фасок по базовым осям. Все элементы должны сохранять параллельность и пропорции относительно изометрических направляющих. При сложных комбинациях отверстий и фасок рекомендуется предварительное построение вспомогательных контуров для упрощения последующей отрисовки.

Применение линий видимости и штриховки

Линии видимости обозначают контуры деталей, которые непосредственно видны на изометрической проекции. Скрытые линии показывают элементы, расположенные за поверхностями, и выполняются штриховой линией. Для точного отображения объёма используйте следующие рекомендации:

• Основные контуры проводят сплошной линией толщиной 0,5–0,7 мм.
• Скрытые элементы отображаются штриховой линией с шагом 2–3 мм.
• Линии осей цилиндров и отверстий проводят пунктиром с длинными штрихами по центру элемента.

Штриховка используется для обозначения сечений при разрезах. Для изометрической проекции соблюдайте следующие правила:

• Штриховка наносится под углом 45° к одной из осей сетки.
• Штрихи равномерные, расстояние между ними 1–2 мм для малых деталей и 2–4 мм для крупных.
• Для разных материалов используйте различную плотность штриховки, но сохраняйте одинаковый угол для всех элементов сечения.

При комбинировании линий видимости и штриховки соблюдайте иерархию: сплошные линии контуров, затем пунктирные линии скрытых деталей, затем штриховка сечений. Это обеспечивает ясное восприятие структуры детали и точное отображение объёма на изометрическом чертеже.

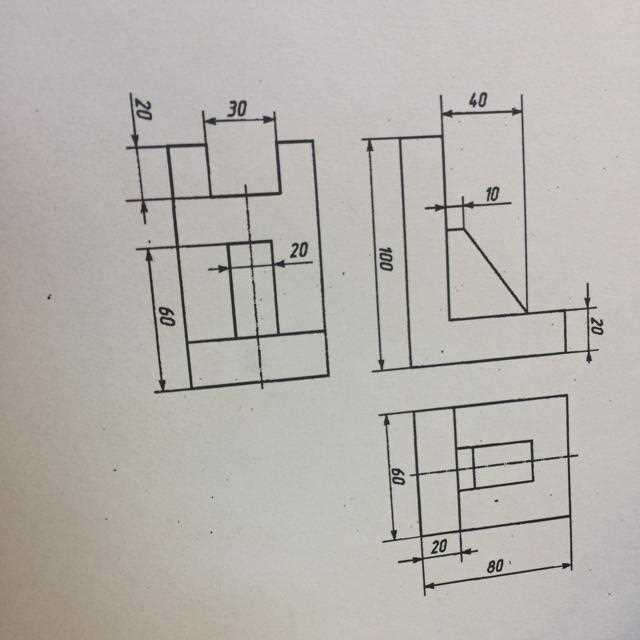

Использование вспомогательных линий и сетки

Вспомогательные линии и изометрическая сетка обеспечивают точность построения деталей и правильное расположение элементов на проекции. Основные направления сетки соответствуют осям X, Y и Z, при этом горизонтальные линии наклонены под углом 30° к горизонту, вертикальные остаются строго вертикальными.

Рекомендации по использованию:

• Перед началом чертежа нанесите базовую сетку для всех осей, отметьте пересечения через равные интервалы, соответствующие размерам детали.
• Вспомогательные линии используют для построения контуров, центров окружностей, осей цилиндров и вырезов.
• Линии сетки временные: после завершения основных контуров их удаляют или ослабляют штриховкой, чтобы не мешали восприятию.
• Для сложных форм разметьте контрольные точки на сетке, затем соединяйте их сплошными линиями для построения граней и фасок.
• При переносе размеров с чертежа на изометрию откладывайте отрезки вдоль вспомогательных линий, что снижает ошибки и сохраняет точность пропорций.

Регулярная проверка совпадения элементов с сеткой помогает контролировать углы наклона и параллельность линий. Это обеспечивает корректное отображение объёма и геометрии детали на изометрической проекции.

Проверка точности и исправление ошибок

После завершения изометрического чертежа важно проверить точность всех размеров и расположения элементов. Контроль выполняется по основным осям X, Y и Z с использованием измерительных инструментов или цифрового чертежного ПО.

Основные методы проверки:

• Сравнение размеров на изометрии с исходным чертежом.
• Проверка параллельности линий к осям сетки.
• Контроль углов наклона линий 30° для осей X и Y.
• Проверка центров цилиндров, отверстий и эллипсов на совпадение с базовыми линиями.

Ошибки выявляются по результатам измерений и визуальному анализу. Для исправления используйте вспомогательные линии, отметки пересечений и корректировку контуров. В сложных элементах можно разбить деталь на отдельные элементы и исправлять их поэтапно.

Таблица для систематизации проверки:

Регулярная проверка на каждом этапе чертежа снижает вероятность накопления ошибок и обеспечивает правильное отображение объёма и геометрии детали.

Вопрос-ответ:

Как правильно определить оси для изометрической проекции детали?

В изометрии три основные оси расположены под углом 120° друг к другу. Вертикальная ось остаётся вертикальной, горизонтальные наклоняются под углом 30° к горизонтальной линии. Для точного построения начертите вертикальную линию для оси Z и от её верхней точки проведите линии X и Y под 30° влево и вправо. Это позволяет правильно отложить размеры и сохранить пропорции объекта.

Как переносить размеры с чертежа на изометрическую проекцию?

Перенос осуществляется вдоль изометрических осей. Вертикальные размеры откладываются по оси Z, горизонтальные — вдоль линий X и Y под углом 30°. Окружности и отверстия изображаются как эллипсы: центр отмечается на изометрической плоскости, радиус откладывается по направляющим точкам сетки, и через четыре контрольные точки строится эллипс. Сложные формы лучше делить на простые элементы, чтобы избежать ошибок.

Как правильно чертить цилиндры и круглые элементы в изометрии?

Цилиндры изображаются эллипсами. Для построения проводятся осевые линии вдоль нужной оси, отмечается радиус и строятся четыре контрольные точки: верхняя, нижняя и боковые. К ним проводят плавные линии, формируя эллипс. Для конусов и усечённых элементов определяют основание и вершину, соединяют точки линиями, соблюдая пропорции. Сложные элементы удобно строить отдельно, а затем объединять на чертеже.

Каким образом отображаются вырезы, отверстия и фаски?

Отверстия изображаются эллипсами с центром на плоскости детали, большая ось совпадает с видимой линией отверстия. Вырезы строят по сетке, отложив размеры вдоль осей X, Y и Z и соединяя контрольные точки линиями, соответствующими форме. Фаски откладываются от кромок: ширина фаски откладывается под углом 30° к горизонтальной сетке или радиальными линиями для круглых элементов. Важно сохранять пропорции и точность углов.

Как проверить точность изометрического чертежа и исправить ошибки?

Проверка проводится по осям X, Y и Z, измеряются все ключевые размеры и контролируются углы наклона линий. Вертикальные линии должны оставаться строго вертикальными, горизонтальные линии — под углом 30°. Ошибки исправляют с помощью вспомогательных линий, контрольных точек и сетки. Сложные элементы можно разбивать на отдельные части и корректировать их поэтапно. Таблицы для контроля помогают систематизировать проверку размеров и соответствие осей.

Как правильно строить изометрическую проекцию сложной детали с цилиндрами, вырезами и фасками?

Для построения сложной детали сначала определяют основные оси: вертикальная остаётся вертикальной, горизонтальные наклоняются под углом 30° к горизонту. Цилиндры и отверстия изображаются эллипсами: центр отмечается на изометрической плоскости, радиус откладывается вдоль направляющих точек сетки, затем строится контур через четыре контрольные точки. Вырезы формируют по координатной сетке, откладывая размеры вдоль осей X, Y и Z и соединяя ключевые точки линиями. Фаски откладываются от кромок, ширина фаски откладывается под углом 30° к сетке или радиально для круглых элементов. Все элементы проверяют по базовым осям и вспомогательной сетке, при необходимости корректируют контуры, линии и размеры, чтобы сохранить точность и правильное восприятие объёма.
