Стартер на Kia Rio 3 расположен в нижней части двигателя, со стороны стыка мотора и коробки передач. На версиях с механической и автоматической трансмиссией его положение совпадает – устройство закреплено к картеру сцепления или к корпусу АКПП тремя болтами.
Чтобы увидеть стартер, достаточно заглянуть под автомобиль или снять пластиковую защиту картера. Сверху доступ к нему ограничен – удобнее работать снизу, особенно при демонтаже. При осмотре обращайте внимание на подводящий толстый провод от аккумулятора и управляющий разъем – по ним проще всего определить местоположение детали.
Перед любыми работами необходимо отключить минусовую клемму аккумулятора, так как стартер напрямую связан с системой питания и высоким током. При проверке состояния корпуса, клемм и креплений можно заранее выявить проблемы с запуском двигателя без разборки узла.
Расположение стартера в моторном отсеке Киа Рио 3
На Kia Rio 3 стартер установлен в нижней задней части двигателя, рядом с точкой соединения двигателя и коробки передач. Он закреплён на корпусе сцепления или АКПП с помощью трёх болтов и соединён с маховиком, что обеспечивает пуск двигателя.
Добраться до стартера проще снизу автомобиля. Сверху его частично закрывают впускной коллектор и патрубки системы охлаждения, поэтому визуальный доступ ограничен. Для осмотра или замены потребуется снять пластиковую защиту двигателя и использовать яму или подъёмник.
- При осмотре снизу стартер расположен ближе к стороне пассажира.
- Силовой провод от аккумулятора подходит к верхнему контакту устройства.
- Рядом проходит толстый жгут проводки, ведущий к генератору и блоку управления двигателем.
Чтобы убедиться, что обнаруженный элемент – это стартер, можно проследить толстый кабель от плюсовой клеммы аккумулятора. Он идёт напрямую к клемме стартера, где подключён гайкой на 12 мм. Второй провод – управляющий, подключается к разъёму с защёлкой.
Как определить стартер по внешнему виду и креплению
Стартер на Kia Rio 3 имеет цилиндрический металлический корпус длиной около 20 см с выступающим редуктором и небольшим соленоидом сбоку. К корпусу подключены два провода – толстый силовой от аккумулятора и тонкий управляющий с разъёмом.
Основные элементы стартера: корпус с электродвигателем, редукторная часть с бендиксом и втягивающее реле. Реле находится сверху и имеет характерный цилиндрический выступ с двумя контактами под гайки. Этот элемент часто помогает отличить стартер от других узлов.

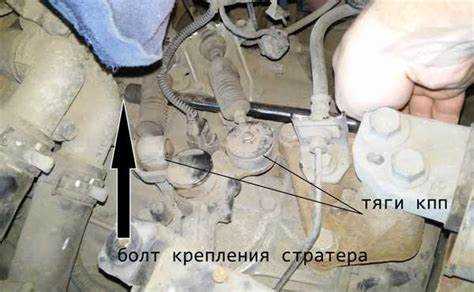

Крепление устройства осуществляется через три болта, фиксирующих корпус к картеру коробки передач. Болты располагаются по кругу в зоне стыка двигателя и трансмиссии. Нижний болт труднодоступен, поэтому при демонтаже удобнее использовать удлинитель и карданный переходник.
При визуальном осмотре стартер можно отличить от генератора по меньшим размерам и отсутствию ременного привода. Его поверхность обычно загрязнена маслом и пылью, так как он расположен в нижней части моторного отсека.
Доступ к стартеру сверху и снизу автомобиля
Сверху доступ к стартеру на Kia Rio 3 ограничен из-за плотной компоновки двигателя. Для осмотра можно снять воздушный фильтр и часть воздуховодов. Через освободившееся пространство видна верхняя часть втягивающего реле и проводка, но открутить крепёжные болты сверху неудобно.
Основной доступ обеспечивается снизу автомобиля. После снятия защиты картера открывается зона стыка двигателя и коробки передач, где установлен стартер. Удобнее работать при наличии ямы или подъёмника. Болты крепления располагаются в верхней и нижней частях корпуса, нижний обычно снимается первым.
Для безопасной работы необходимо отключить аккумулятор, затем отсоединить разъём управляющего провода и силовой кабель. Чтобы освободить пространство, можно отвести в сторону часть проводки и шланги, и только после этого приступать к откручиванию стартера.
При сборке рекомендуется предварительно очистить посадочное место и проверить плотность соединений. Неплотное крепление может вызвать шум или затруднённый запуск двигателя.
Инструменты, необходимые для осмотра и снятия стартера
Для работы со стартером на Kia Rio 3 потребуется набор инструментов, обеспечивающий доступ к креплениям и проводке. Учитывая ограниченное пространство, важно использовать удлинители и гибкие соединения.
Основные инструменты:
– торцевые головки на 10, 12 и 14 мм;
– трещоточный ключ с удлинителем;
– карданный переходник для труднодоступных мест;
– рожковые ключи на 10 и 12 мм;
– отвёртка с плоским жалом для фиксации разъёмов;
– пластиковые съёмники для снятия клипс и защиты двигателя.
Дополнительно пригодятся перчатки с прорезиненным покрытием, фонарь с направленным светом и изолента для временной фиксации проводов. Для снижения риска короткого замыкания необходимо первым делом снять минусовую клемму аккумулятора.
При установке стартера обратно желательно использовать динамометрический ключ, чтобы затянуть болты с рекомендуемым моментом – около 45–55 Н·м. Это исключит перекос корпуса и обеспечит правильное зацепление с маховиком.

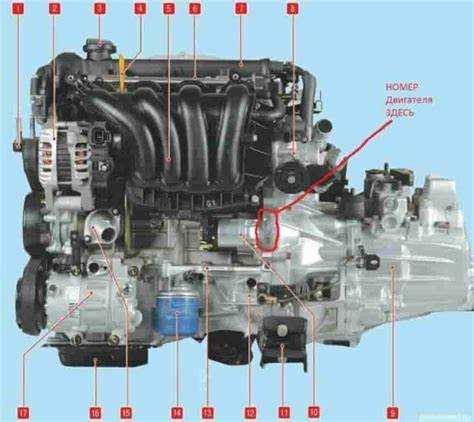

Порядок действий при снятии стартера с двигателя
Перед началом работ необходимо установить автомобиль на ровную поверхность, зафиксировать колёса и отключить аккумулятор, сняв минусовую клемму. Это предотвратит короткое замыкание при отсоединении проводов стартера.
Далее снимается защита картера и при необходимости нижний пластиковый кожух. Стартер расположен в зоне стыка двигателя и коробки передач, ближе к стороне пассажира.
Порядок снятия:
- Отсоединить разъём управляющего провода от втягивающего реле.
- Открутить гайку крепления силового кабеля от аккумулятора и отвести провод в сторону.
- С помощью трещотки с удлинителем открутить нижний болт крепления стартера.
- Открутить верхние болты, удерживая стартер рукой, чтобы он не упал после ослабления крепежа.
- Аккуратно вынуть стартер, слегка повернув его корпус для выхода из зацепления с маховиком.
При обратной установке необходимо очистить посадочное место, убедиться в отсутствии повреждений зубьев маховика и равномерно затянуть болты крепления. После подключения проводов следует проверить надёжность контактов и только затем подсоединить аккумулятор.
Типичные ошибки при поиске и демонтаже стартера
При работе со стартером на Kia Rio 3 водители часто допускают ошибки, которые усложняют процесс снятия и могут повредить деталь или окружающие узлы.
| Ошибка | Последствие | Рекомендация |
|---|---|---|
| Попытка открутить крепёж сверху без демонтажа защиты и отсоединения проводов | Недоступность болтов, риск повреждения разъёмов и корпуса стартера | Сначала снять защиту, отсоединить силовой и управляющий провода, использовать удлинители и кардан |
| Снятие стартера без отключения аккумулятора | Короткое замыкание, повреждение реле или проводки | Обязательно снять минусовую клемму перед любыми операциями |
| Сильное усилие при выкручивании болтов с заеданием | Срезание болтов или повреждение корпуса коробки передач | Использовать проникающую смазку и трещотку с карданом |
| Игнорирование очистки посадочного места | Неплотное прилегание стартера, шум работы, затруднённый запуск двигателя | Очистить место от грязи и масла перед установкой |
| Смешение проводов при подключении обратно | Неправильная работа стартера или повреждение электроцепи | Маркировать провода перед отсоединением и проверять схемы подключения |

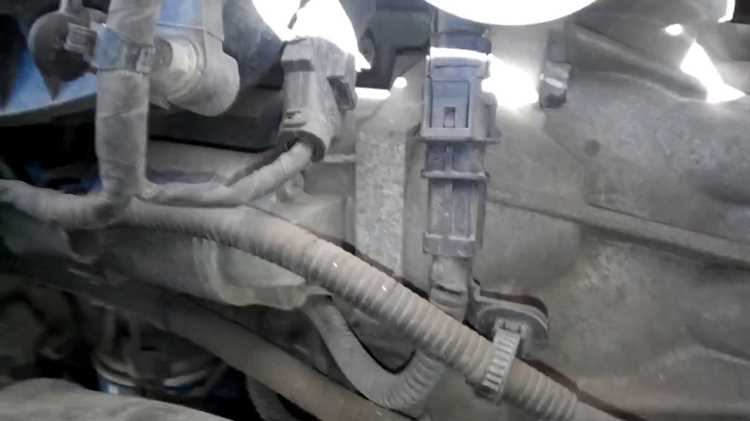

Проверка стартера после снятия с автомобиля
После снятия стартера с Kia Rio 3 следует проверить его работоспособность перед установкой. Начать стоит с визуального осмотра корпуса, контактов и втягивающего реле. Обратить внимание на наличие трещин, следов перегрева или коррозии на клеммах.
Для тестирования электродвигателя используйте внешний источник питания 12 В. Подключите силовой кабель к плюсовой клемме аккумулятора, а корпус стартера к минусу. При подаче напряжения стартер должен прокручиваться без посторонних шумов и вибраций.
Проверка втягивающего реле заключается в подаче напряжения на управляющий контакт. При этом бендикс должен выдвигаться плавно, без заеданий. Если стартер не вращается или слышны щелчки, необходимо разбирать или менять деталь.
Дополнительно стоит проверить электрическое сопротивление обмоток. Для исправного стартера сопротивление должно находиться в пределах 0,3–0,5 Ом. Нарушение этих показателей указывает на износ обмоток или внутренние замыкания.
Только после успешной проверки всех элементов стартер можно устанавливать обратно, соблюдая порядок подключения проводов и момент затяжки болтов, чтобы исключить неправильное зацепление с маховиком.
Вопрос-ответ:
Где находится стартер на Киа Рио 3 и как его увидеть без подъёмника?
Стартер расположен в нижней задней части двигателя, на стыке с коробкой передач, ближе к стороне пассажира. Без подъёмника его можно увидеть через пространство под воздушным фильтром, сняв часть воздуховодов, но полный доступ для откручивания крепёжных болтов возможен только снизу.
Какие признаки указывают на неисправность стартера на Киа Рио 3?
Основные признаки — это щелчки при попытке запуска двигателя, медленное вращение маховика или полный его отказ. Дополнительно стоит проверить разъёмы и клеммы на наличие коррозии и ослабления контакта, что часто вызывает проблемы с запуском.
Можно ли снять стартер самому и какие меры предосторожности нужно соблюдать?
Снять стартер можно своими силами при наличии ямы или подъёмника, набора ключей и трещотки с удлинителем. Обязательно отключайте минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Также рекомендуется маркировать провода перед отсоединением, чтобы правильно подключить их при установке.
Какие инструменты нужны для осмотра и демонтажа стартера на Киа Рио 3?
Понадобятся торцевые головки 10, 12 и 14 мм с трещоткой, удлинители и кардан для труднодоступных болтов, рожковые ключи, плоская отвёртка для разъёмов и пластиковые съёмники для креплений защиты двигателя. Фонарик поможет лучше видеть узел снизу.
Как проверить стартер после снятия с автомобиля без специального стенда?
Для проверки подключите силовой кабель к плюсовой клемме внешнего источника 12 В, а корпус к минусу. Стартер должен плавно вращаться без посторонних шумов. Для проверки втягивающего реле подайте напряжение на управляющий контакт — бендикс должен выдвигаться плавно. Также можно измерить сопротивление обмоток — для исправного стартера оно составляет около 0,3–0,5 Ом.
